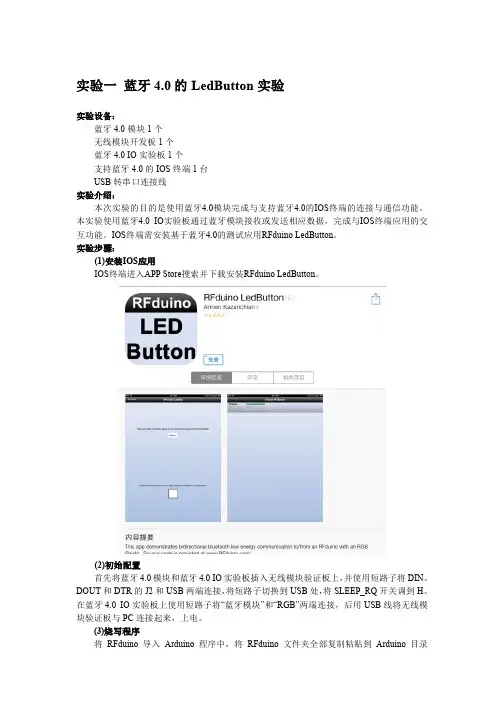

实验一蓝牙4.0的LedButton实验实验设备：蓝牙4.0模块1个无线模块开发板1个蓝牙4.0 IO实验板1个支持蓝牙4.0的IOS终端1台USB转串口连接线实验介绍：本次实验的目的是使用蓝牙4.0模块完成与支持蓝牙4.0的IOS终端的连接与通信功能。
本实验使用蓝牙4.0 IO实验板通过蓝牙模块接收或发送相应数据，完成与IOS终端应用的交互功能。
IOS终端需安装基于蓝牙4.0的测试应用RFduino LedButton。
实验步骤：(1)安装IOS应用IOS终端进入APP Store搜索并下载安装RFduino LedButton。
(2)初始配置首先将蓝牙4.0模块和蓝牙4.0 IO实验板插入无线模块验证板上，并使用短路子将DIN、DOUT和DTR的J2和USB两端连接，将短路子切换到USB处，将SLEEP_RQ开关调到H。
在蓝牙4.0 IO实验板上使用短路子将“蓝牙模块”和“RGB”两端连接，后用USB线将无线模块验证板与PC连接起来，上电。
(3)烧写程序将RFduino导入Arduino程序中，将RFduino文件夹全部复制粘贴到Arduino目录“..\hardware\arduino\”中。
重启Arduino程序，选择Tools→Board→RFduino，点击Serial Port 选择相应的端口，同时写入本实验所用的示例代码。
将示例程序烧写到无线模块验证板的Rfduino中。
唤醒：管脚唤醒广播：代码：#include <RFduinoBLE.h>int led = 3;//PIN 3 IO实验板的绿色灯（可以被APP控制亮灭的灯）int button = 5;//PIN 5 IO实验板的按钮A（可以控制APP图片颜色的按钮）int debounce_time = 10;//防抖动时间int debounce_timeout = 100;//防抖动延迟void setup() {pinMode(led, OUTPUT);pinMode(button, INPUT);RFduinoBLE.advertisementData = "ledbtn";//设置广播的数据，要保证设备名与广播数据之和不超过18字节RFduinoBLE.begin();//开启蓝牙并进行广播}int debounce(int state)//防抖动{int start = millis();int debounce_start = start;while (millis() - start < debounce_timeout)if (digitalRead(button) == state){if (millis() - debounce_start >= debounce_time)return 1;}elsedebounce_start = millis();return 0;}int delay_until_button(int state)//等待按钮{if (state)RFduino_pinWake(button, HIGH);elseRFduino_pinWake(button, LOW);doRFduino_ULPDelay(INFINITE);//切换到低功率模式直到按钮有响应时唤醒while (! debounce(state));//如果有多个按钮，确定怎样被唤醒if (RFduino_pinWoke(button)){//更多代码RFduino_resetPinWake(button);}}void loop() {//如果按钮A点击则发送1，否则发送0delay_until_button(HIGH);RFduinoBLE.send(1);delay_until_button(LOW);RFduinoBLE.send(0);}void RFduinoBLE_onDisconnect()//断开连接的接口{digitalWrite(led, LOW);}void RFduinoBLE_onReceive(char *data, int len)//当收到数据时运行的接口{//如果收到第一个数据是0x01即亮灯if (data[0])digitalWrite(led, HIGH);elsedigitalWrite(led, LOW);}(4)实验过程先打开IOS终端的蓝牙功能，后打开RFduino LedButton应用。
