炮孔布置剖面图

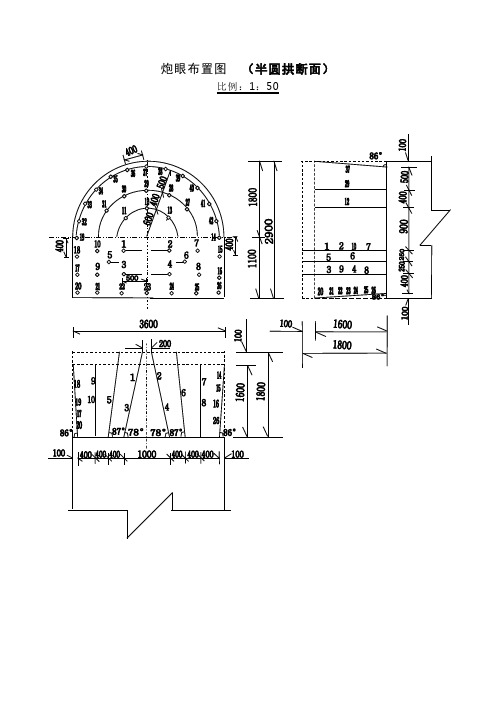

炮眼布置图 （半圆拱断面） 比例：1：50 爆破说明表(半圆拱断面)

眼号 炮 眼 名 称 眼深 眼距 抵抗线 装 药 量 角 度 爆破顺序 封泥长度 水炮泥 联 线 方 式 装药结构 眼 数 每孔 药量 总装 药量 总装 重量 水平 垂 直 左 右 仰 零 俯 每眼 总量

单位 米 米 米 个 块 块 千克 度 度 度 度 度 米 块 块 1-4 掏槽眼 1.8 1.0/ 0.5 0.5 4 2 8 1.6 78 78 0 0 0 1 封满填实 2 8

串 联 连 线

正 向 装 药 结 构 5-6 辅掏眼 1.8 1.6 / 2 2 4 0.8 87 87 0 0 0 2 2 4 7-13 辅助眼 1.6 0.5 0.4 7 1 7 1.4 0 0 0 0 0 3 2 14 14-19 帮眼 1.6 0.4 0.3 6 1 6 1.2 0 0 0 0 0 3 8 2 12 20-26 底眼 1.6 0.5 0.3 7 1 7 1.4 86 86 0 0 86 4 2 14 27-31 二圈眼 1.6 0.5 0.4 5 1 5 1.0 0 0 0 0 0 4 2 10 32-42 周边眼 1.6 0.4 0.5 11 1 11 2.2 0 0 86 0 0 5 2 22 合计 42 9.6 84 根据现场实际岩层硬度对炮眼个数及装药量适当增减（炮眼个数不得超过5个,装药量不超过3kg），但炮眼间距及封泥量必须符合要求。 1 掏槽炮眼布置在开挖断面的中央稍靠下部，以使底部岩石破碎，减少飞石。 2 周边炮眼应沿设计开挖轮廓线布置. 3 辅助炮眼应交错均匀地布置在周边眼与掏槽眼之间，并垂直于开挖面打眼，力求爆下的石渣块体大小适合装渣的要求。 4 开挖断面底面两隅处，应合理布置辅助眼，适当增加药量，消除爆破死角。断面顶部应控制药量，防止出现超挖。 5 宜用直眼掏槽，眼深小于2M时可用斜眼掏槽，两个掏槽炮眼间距不得小于20CM。 6 斜眼掏槽的方向，在岩层层理或节理发育时，不得与其平行，应呈一定角度并尽量与其垂直。 7 周边炮眼与辅助的眼底应在同一垂直面上，保证开挖面平整。但掏槽炮眼应比辅助炮眼眼底深10CM。 8 掏槽中空孔的孔数、布置型式及其与装药眼间距，应根据中空孔和装药眼的直径、深度、地质条件和装药眼起爆顺序等来确定。7 周边炮眼与辅助的眼底应在同一垂直面上，保证开挖面平整。但掏槽炮眼应比辅助炮眼眼底深10CM。 当中空孔孔径为10CM时，深眼爆破可采用三中空孔型式或双中空孔型式；浅眼爆破可采取单中空孔型式。 9 装药型式应按掏槽眼孔径RH与药卷径RC的比值D(不偶合系数)确定，也可按两者的体积之比D`确定，D值可取2左右，D`值可取4～6。 选用小直径药卷时，应防止爆炸中断现名象，岩石很软时可采用爆管装药型式。眼深小于2M时，可采用空气柱装药型式。硬岩炮眼较深时，眼底可装一节加强药包，以保证爆破效果。 10 当采用全断面开挖或台阶开挖时，应采用导爆管、毫秒雷管起爆周边眼，不得采用火花起爆。开挖断面一次起爆时，如毫秒雷管的间隔时间小，周边眼的雷管应与内圈炮眼的雷管跳段起爆，段炮眼之间起爆时差可取50～100MS。 11 对内圈眼的爆破诸参数应加以严格控制，防止围岩过度龟裂。 12 导坑或局部开挖，宜采用浅眼爆破，防止振动对支撑结构产生不良影响。 13 当钻爆设计与围岩条件不相适应时，应及时调整使其合理。

露天开采爆破设计目录1 工程概况 (1)2 设计依据 (1)3 爆破方案及工机具选择 (1)4 爆破参数选择 (2)4.1 矿石爆破参数设计与计算 (2)4.2 岩石爆破参数设计与计算 (3)5 炮孔布置、装药结构、起爆网路设计 (5)5.1 炮孔布置 (5)5.3 起爆网络设计 (6)6 安全距离计算校核 (8)6.1 飞石的安全距离 (8)6.2 爆破地震安全距离计算 (8)7 施工工艺及安全技术措施 (8)7.1 施工流程图 (8)7.2 施工准备 (8)7.3 钻孔 (9)7.4 装药 (9)7.5 填塞 (10)7.6 起爆网络 (10)7.7 爆破警戒 (10)7.8 爆后检查 (11)7.9 盲炮处理 (11)8 施工组织 (12)9 主要经济技术指标 (13)10 附图 (14)附图一矿石爆破炮孔剖面图 (14)附图二岩石爆破炮孔剖面图 (15)露天开采爆破设计1 工程概况本深凹露天铁矿，生产规模为年产铁矿石150万吨，剥采比1.7t/t，台阶高度12m，年工作330天，两个台阶生产，每天工作2班制；矿石体重4.12吨/m3，坚固性系数f=12-16；岩石体重2.7吨/m3，坚固性系数f=8-10，松散系数为1.5。

爆破点300m外有居民房屋（砖房），爆破必须考虑爆破震动对居民房屋的影响。

2 设计依据（1）矿区地形简易平面图及有关文件资料。

（2）根据现场的实际测量及工程特点。

（3）《爆破安全规程》（GB 6722-2003）。

（4）《采矿设计手册》（矿床开采卷）2003年版。

（5）《爆破设计与施工》汪旭光- 冶金工业出版社。

（6）《民用爆炸物品安全管理条例》国务院令第466号。

（7）安全现状评价报告。

3 爆破方案及工机具选择由工程资料可知本爆破工程矿石爆破总工程量矿石150万吨，岩石爆破总工程量150万x1.7=255万吨，通过岩体密度进行换算可得矿石体积为36.4x104m3，岩石体积为94.4x104m3。
