发电机为何多采用星形接线

三相电机为什么要用星型接法或三角形接法？vx 交流：176****4325一、三角形接法与星形接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端；三角形接法指将三相绕组首尾互相连接，三个端点为电源端；无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V的代替的。

因为三相交流电的三相火线（A、B、C）虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。

二、三相电的星形接法对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。

星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

三、电机两种接线方法图从上图可以看出，上面三根桩接一起是星形，上下桩依次联结是角形，如电机无接结盒，第一相绕组头尾标上1.4，第二相绕组头尾标上2.5，第三相绕组头尾标上3.6星形接法：135接一起，246接电源三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线四、说明（1）电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍（2）电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

三相发电机绕组连接方式三相发电机是一种常见的发电机类型，它通过三个绕组的连接方式来实现电能的转换和传输。

这种连接方式被广泛应用于各种工业和民用领域，具有高效、稳定和可靠的特点。

三相发电机的绕组连接方式主要有星形连接和三角形连接。

星形连接又称为Y连接，三角形连接又称为Δ连接。

这两种连接方式在电能传输和负载承载能力方面有一些不同。

首先是星形连接。

在星形连接中，三个绕组的一个端点连接在一起，形成一个星形的结构。

另外一个端点则分别连接到电源的三个相位上。

这种连接方式下，三相发电机的总线电压等于相电压，而总线电流等于相电流的三倍。

因此，星形连接适用于对电流要求较大，电压要求相对较小的负载。

其次是三角形连接。

在三角形连接中，三个绕组的一个端点连接在一起，形成一个闭合的三角形。

另外一个端点则分别连接到电源的三个相位上。

这种连接方式下，三相发电机的总线电压等于相电压的三倍，而总线电流等于相电流。

因此，三角形连接适用于对电压要求较大，电流要求相对较小的负载。

在实际应用中，根据负载的不同要求，可以选择星形连接或三角形连接。

如果负载对电压要求较高，可以选择三角形连接；如果负载对电流要求较高，可以选择星形连接。

此外，还可以根据实际情况采用其他连接方式，如Z连接、T连接等。

除了绕组连接方式，三相发电机还有其他一些重要的参数和特性需要考虑。

例如，额定功率、额定电压、额定电流等。

这些参数和特性决定了发电机的性能和适用范围。

在选择和使用三相发电机时，必须根据具体的需求和实际情况进行合理的选择。

三相发电机的绕组连接方式是实现电能转换和传输的重要手段。

通过合理选择星形连接或三角形连接，可以满足不同负载对电压和电流的需求。

在实际应用中，还需要考虑其他参数和特性，以确保发电机的性能和可靠性。

通过不断的研究和创新，三相发电机的绕组连接方式将会得到进一步的优化和改进，为人类社会的发展做出更大的贡献。

星型与三角形电机接法
星型和三角形是两种常见的电机接法，它们用于改变电动机的运行方式和性能。

首先，让我们来谈谈星型接法。

星型接法也称为Y型接法，它是一种将三相电机的线圈连接在一起的方法。

在星型接法中，每个线圈的一个端子连接在一起形成一个共同的连接点，这个点通常被称为中性点，而另一个端子则连接到电源。

这种接法可以使电机在起动时具有较高的起动转矩，但是在运行时可能会有较高的电流。

而三角形接法，也称为Δ型接法，是另一种常见的电机接法。

在三角形接法中，每个线圈的一个端子连接到另一个线圈的端子，依次连接下去形成一个闭合的回路。

这种接法可以降低起动时的电流，但是在起动时可能会有较低的起动转矩。

从性能角度来看，星型接法适用于需要较高起动转矩的应用，如压缩机和泵等。

而三角形接法适用于需要较低起动电流的应用，如风扇和风机等。

另外，从电气角度来看，星型接法在起动时需要较高的电流，因此需要较大的起动器和电源容量。

而三角形接法则可以减小起动
时的电流冲击，节约电能和延长电机寿命。

总的来说，星型和三角形接法都有各自的优点和适用场景，选择合适的接法取决于具体的应用需求和电机性能要求。

希望这个回答能够帮助你理解星型和三角形电机接法。

三相电机星形接法和三角接法
三相电机是一种常用的电动机类型，具有高效、可靠等优点。

在使用三相电机时，需要将其接入电源中并进行启动才能正常运行。

常用的接法有星形接法和三角接法两种。

本文将介绍这两种接法的特点和使用方式。

一、星形接法
星形接法又称为Y型接法，是将三个电动机线圈的一个端子连接在一起，形成一个共同的中点，然后将另一个端子分别连接到三相电源中的三个相线上。

这种接法具有以下特点：
1. 电压较低：星形接法每个相线上的电压是总电压的1/√3，因此电压较低，适合于低功率的电机。

2. 起动电流较小：由于星形接法的每个线圈的开路电压较低，因此电机在起动时的电流较小，不容易对电网造成冲击。

3. 绕组耗能小：星形接法中的线圈电流较小，因此绕组损耗较小。

二、三角接法
三角接法又称为Δ型接法，是将三个电动机线圈的一个端子直接连接到三相电源中的三个相线上，然后将另一个端子相互连接形成一个三角形。

这种接法具有以下特点：
1. 电压较高：三角接法中，每个相线的电压是总电压的√3倍，因此适合于高功率的电机。

2. 起动电流较大：由于三角接法的每个线圈的开路电压较高，
因此电机在起动时的电流较大，容易对电网造成冲击。

3. 绕组耗能大：三角接法中的线圈电流较大，因此绕组损耗较大。

需要注意的是，三相电机的接法必须与电源的相序一致，否则会导致电机无法正常起动甚至损坏电机。

在实际使用中，可以通过检查电机的接线板上的标识或者使用相序表来确定电机的相序。

三相电机星形接法和三角接法三相电机是工业中常见的一种电动机，广泛应用于各种领域。

在安装和使用三相电机时，接法是非常重要的一环。

而在三相电机的接法中，星形接法和三角接法是两种常见的接法方式。

本文将对进行详细介绍和比较。

首先，我们来了解一下三相电机星形接法。

在星形接法中，三相电机的三个相都通过导线连接在一起，形成一个星型结构。

这种接法方式具有线路电压稳定、输出功率大等优点，因此在一些需要高功率输出的场合中经常采用。

另外，星形接法还能减少电机线圈中的电流和功率波动，提高电机的运行效率和稳定性。

相比之下，三角接法则是将三相电机的三个相通过导线连接成一个三角形状。

三角接法具有电压较高、电流较小的特点，适用于某些对电机启动电流有一定要求的应用场合。

此外，三角接法还能减少电机线圈中的谐波损耗，延长电机的使用寿命。

在选择三相电机的接法方式时，需要根据具体的使用场景和要求来进行选择。

一般来说，如果需要输出功率较大且对电机的运行效率和稳定性有一定要求，可以选择星形接法；而如果对启动电流和使用寿命有要求，可以选择三角接法。

当然，不同的接法方式也会对电机的结构和外部环境要求等方面产生影响，需要综合考虑。

此外，需要注意的是，在进行三相电机接法时，应该确保电机的各项参数和规格符合实际需求，并且按照正确的接法方式进行连接。

否则，可能会导致电机损坏、性能下降甚至安全事故发生。

因此，在进行三相电机接法时，一定要仔细阅读电机的说明书或者请专业人士进行指导，确保接法的正确性和安全性。

梳理一下本文的重点，我们可以发现，三相电机星形接法和三角接法各有其特点和适用场合。

在实际应用中，需要根据具体情况进行选择，并严格按照正确的接法方式进行连接。

只有这样，才能保证三相电机的正常运行和长期稳定性。

希望本文对读者对三相电机接法有所帮助。

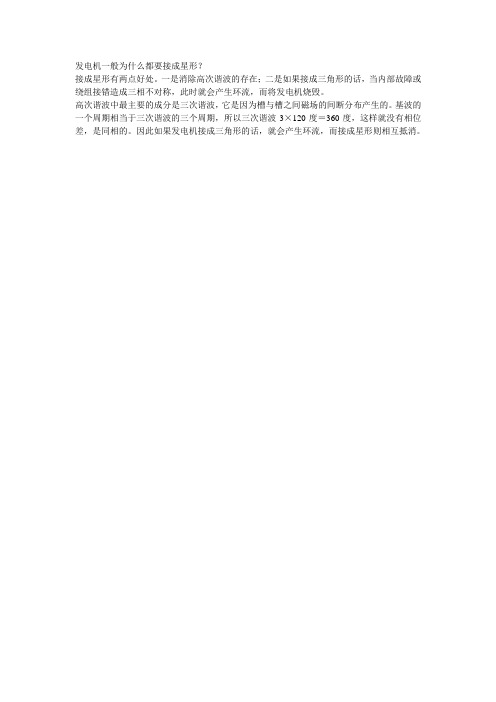

发电机一般为什么都要接成星形？
接成星形有两点好处。

一是消除高次谐波的存在；二是如果接成三角形的话，当内部故障或绕组接错造成三相不对称，此时就会产生环流，而将发电机烧毁。

高次谐波中最主要的成分是三次谐波，它是因为槽与槽之间磁场的间断分布产生的。

基波的一个周期相当于三次谐波的三个周期，所以三次谐波3×120度＝360度，这样就没有相位差，是同相的。

因此如果发电机接成三角形的话，就会产生环流，而接成星形则相互抵消。

发电机为什么是3个绕组？
发电机为什么是3个绕组？
现在发电机都是3相，也就是3个绕组，为什么不是1个或4个，5个绕组？我认为绕组多了会增加效率。

比如我绕6个，这样就能接2路3相电，这样理解对吗？
发电机定子的三个绕组一般都接成星形接法,原因是在发电机定子绕组中的电势除有50HZ的基波外,还有高次谐波,其中三次谐波点主要成分.而三次谐波Ea、Eb、Ec是同相位的,如果将发电机定子绕组接成三角形接线,三角形接线中的三个三次谐波电势是相加的,这样,有一个三次谐波电流I在绕组内流动,就会产生额外损耗并使定子绕组发热.而采用星形接线就可以消除这个弊病.在星形接线中,因为三次谐波电势都同时背向中性点或指向中性点,电流不能构成回路.所以三次谐波电流I流不通,虽然定子绕组中有三次电势存在,但是在线电势中,它们相互抵消,例如Eab=Ea-Eb=0,所以,发电机一般都接成星形接线.所以有三组
在旋转一周360度的原理是可以多设几个绕组的，绕组决定了相位度数，多相位也有优势，在启动时可以增大旋转扭拒，但多相位不经济，也不利于电力传送，现在三相制是相线之间互差120度，旋转一圈刚好是360度，已经能很好实现电机旋转的条件，也是最经济的运行方式。

试想，如果采用的是6相制，那么你看到的高压电塔上还能是三条线吗，那只能是6条了，哪个更节省材料呢？
只是猜测哈，采用三相交流发电机的供电系统，或者是这种供电方式，第一个原因可能是因为那个南斯拉夫人发明了三相交流电动机。

因为这种动力专换装置与直流电动机相比，它结构简单成本低使用方便等许多的优点。

当初电能的应用是多种方式，直流电的应用最早，后来人们才发现直流输电成本太高，采交流电输电成本比较低，而且三相交流能够有效的利用奇次谐波综合成本最低，因此三相交流电就成了当今的主流。

电机绕组接线和启动方式：星形三角形星三角的特点和性能对比！电动机也算是电力作业人员工作中使用频率很高的旋转工具了，了解和掌握电动机的工作方式和绕组接线是十分有必要的，到目前为止，很多人对电动机的绕组接线还没有很清晰的认识，对电动机的星形启动，三角形启动，星三角降压启动的理解还是很模糊，下面我们就重点说一说：三相异步电动机的星形启动，三角形启动，星三角降压启动以及不同启动方式之间的性能对比。

电动机绕组的接线方法～启动方式～星形启动+△启动时的特点对比分析，详细告诉你，下次你可以自己判断接线。

一，三相异步电动机的基本接线。

三相异步电动机绕组出来的六根线可以分为两种最基本的接法：三角形△接法和星形接法。

六根线=三个电机绕组=三个首端+三个尾端，万用表测量同绕组首尾端相通，即：U1—U2，V1—V2，W1—W2。

1，三相异步电机三角形△接法。

三角形△接法就是将三个绕组首尾端依次相连，构成三角形。

如图所示接法：2，三相异步电机星形接法。

星形接法就是将三个绕组的尾端或者首端相连，另外三根线作为电源接线。

如图所示接法：3，三相异步电动机既可以做星形接法，也可以做三角形△接法，电机端盖接线图或者电机铭牌会有说明。

二，三相异步电动机的启动方式。

1，单独的星形启动。

4KW以下的小功率三相异步电动机多采用直接星形启动。

星形启动特点：电机每个绕组承受相电压（220V），其中线电压=1.73×相电压，线电流=相电流。

2，单独三角形启动。

4KW以上的三相异步电动机多采用三角形△接法启动。

三角形△特点：电机每个绕组承受线电压（380V），其中线电压=相电压，线电流=1.73×相电流。

3，星三角降压启动。

15KW以上的三相异步电动机多采用星三角降压启动，最终电机还是以三角形接法来运行。

三，三相异步电动机星形启动和三角形△启动的特点对比分析。

1，同功率下，电机星形启动时，转矩约为三角形△启动时的1/2，但是启动电流约为三角形△启动时的1/3，三角形△启动时电流大，转矩也大，说白了比较有劲！2，电机三角形△接法时，不存在中性点，星形接法时存在中性点，电机绕组一般都是对称负载，所以没必要引出中性线。

星型和三角形接法绕组对地电压
星型和三角形接法是电力系统中常见的绕组连接方式，用于变压器和发电机等设备中。

它们在电压转换和能量传递中起着重要作用。

下面将分别对星型和三角形接法进行详细描述。

星型接法是一种常见的绕组连接方式，其中三个相邻的绕组分别与其他两个绕组相连接，形成一个星型的结构。

这种连接方式常用于低电压绕组，其特点是电压相对较低，电流较大。

星型接法使得电流在三个绕组之间均匀分配，从而减小了电流的不平衡度。

此外，星型接法还具有电压稳定性好、故障容忍度高等优点。

三角形接法是另一种常见的绕组连接方式，其中每个绕组的一个端点与相邻绕组的另一个端点相连，形成一个闭合的三角形。

这种连接方式常用于高电压绕组，其特点是电压相对较高，电流较小。

三角形接法使得电流在闭合的三角形中循环流动，从而减小了电流的损耗和能量的浪费。

此外，三角形接法还具有电压传递效率高、输出电压波动小等优点。

星型和三角形接法在电力系统中具有各自的优势和适用范围。

它们能够满足不同电压等级和功率需求下的电能转换和传递要求。

在实际应用中，根据具体情况选择合适的绕组连接方式非常重要，以确保电力系统的安全稳定运行。

发电机为何多采用星形接线
在发电机铭牌或图纸中,我们常见到发电机定子绕组的接线方式表示为
Y,3Y,5Y等.这表示发电机是按星形方式接线.Y3表示发电机定子绕组是3路星形并联,也可以理解为3个星形接线的发电机并联在一起.由于发电机的磁通内有较强的3次谐波,如果发电机接成△线,则3次谐波会在△内形成回路,造成附加的损耗和发热.此,发电机定子绕组一般接成Y形,使3次谐波不能形成回路.
一般的发电机都采用星形接法，主要是为了防止三次谐波的流通，因为制造上的原因，必然存在着大量的各次谐波（其中最主要的部分就是三次谐波分量最大），如果将发电机接成三角形，则三次谐波磁势所产生的三次谐波电流在内阻很小的绕组中产生很强大的环流，就会大大降低发电机的输出功率。

1。

发电机采用星型接法而不用三角形接法原因在于星型接法可以抑制三次谐波电流，防止发电机三相绕组产生三次谐波环流，但是不能抑制三次谐波电压。

2。

发电机采用星型接法是为了降低绕组的电压降，从而达到节省材料，降低绝缘材料的要求，减小电机的制造尺寸，降低发电机造价的目的。

发电机定子接成星形，主要是考虑发电机的定子感应电动势中存在高次谐波，特别是三次谐波。

各基波之间的相位差是120˚，三次谐波电动势之间的相位差则为
3×120˚＝360˚，即三相绕组中三次谐波的电动势是同相位的。

若此时定子接成三角形，就相当于三个电压源串联，势必会在三相绕组中产生较大的循环电流，引起定子绕组过热。
