黑莓8300拆机图 带你一探黑莓的内心

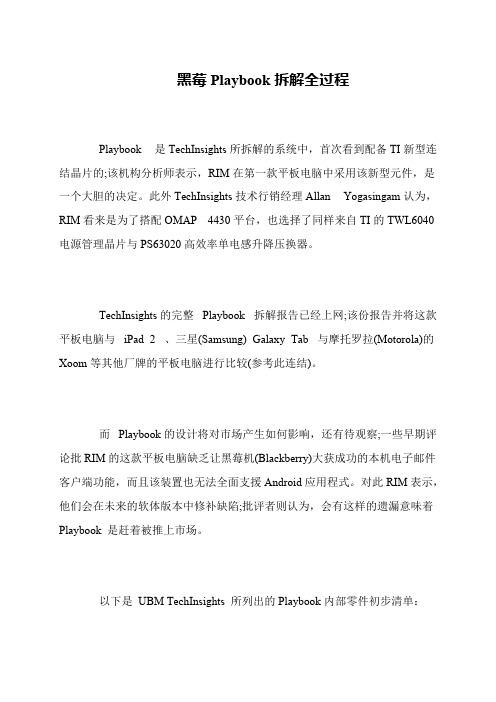

黑莓Playbook拆解全过程
Playbook 是TechInsights所拆解的系统中，首次看到配备TI新型连结晶片的;该机构分析师表示，RIM在第一款平板电脑中采用该新型元件，是一个大胆的决定。

此外TechInsights技术行销经理Allan Yogasingam认为，RIM看来是为了搭配OMAP 4430平台，也选择了同样来自TI的TWL6040电源管理晶片与PS63020高效率单电感升降压换器。

TechInsights的完整Playbook 拆解报告已经上网;该份报告并将这款平板电脑与iPad 2 、三星(Samsung) Galaxy Tab 与摩托罗拉(Motorola)的Xoom等其他厂牌的平板电脑进行比较(参考此连结)。

而Playbook的设计将对市场产生如何影响，还有待观察;一些早期评论批RIM的这款平板电脑缺乏让黑莓机(Blackberry)大获成功的本机电子邮件客户端功能，而且该装置也无法全面支援Android应用程式。

对此RIM表示，他们会在未来的软体版本中修补缺陷;批评者则认为，会有这样的遗漏意味着Playbook 是赶着被推上市场。

以下是UBM TechInsights 所列出的Playbook内部零件初步清单：。

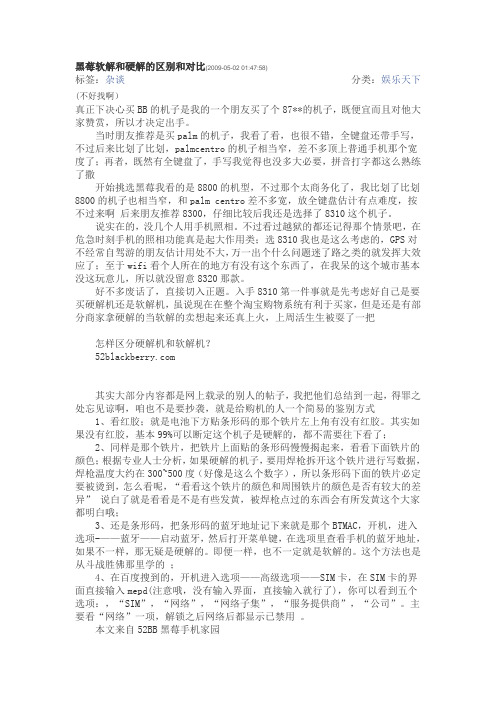

黑莓软解和硬解的区别和对比(2009-05-02 01:47:58)标签：杂谈分类：娱乐天下(不好找啊）真正下决心买BB的机子是我的一个朋友买了个87**的机子，既便宜而且对他大家赞赏，所以才决定出手。

当时朋友推荐是买palm的机子，我看了看，也很不错，全键盘还带手写，不过后来比划了比划，palmcentro的机子相当窄，差不多顶上普通手机那个宽度了；再者，既然有全键盘了，手写我觉得也没多大必要，拼音打字都这么熟练了撒开始挑选黑莓我看的是8800的机型，不过那个太商务化了，我比划了比划8800的机子也相当窄，和palm centro差不多宽，放全键盘估计有点难度，按不过来啊后来朋友推荐8300，仔细比较后我还是选择了8310这个机子。

说实在的，没几个人用手机照相。

不过看过越狱的都还记得那个情景吧，在危急时刻手机的照相功能真是起大作用类；选8310我也是这么考虑的，GPS对不经常自驾游的朋友估计用处不大，万一出个什么问题迷了路之类的就发挥大效应了；至于wifi看个人所在的地方有没有这个东西了，在我呆的这个城市基本没这玩意儿，所以就没留意8320那款。

好不多废话了，直接切入正题。

入手8310第一件事就是先考虑好自己是要买硬解机还是软解机，虽说现在在整个淘宝购物系统有利于买家，但是还是有部分商家拿硬解的当软解的卖想起来还真上火，上周活生生被耍了一把怎样区分硬解机和软解机？其实大部分内容都是网上载录的别人的帖子，我把他们总结到一起，得罪之处忘见谅啊，咱也不是要抄袭，就是给购机的人一个简易的鉴别方式1、看红胶；就是电池下方贴条形码的那个铁片左上角有没有红胶。

其实如果没有红胶，基本99%可以断定这个机子是硬解的，都不需要往下看了；2、同样是那个铁片，把铁片上面贴的条形码慢慢揭起来，看看下面铁片的颜色；根据专业人士分析，如果硬解的机子，要用焊枪拆开这个铁片进行写数据，焊枪温度大约在300~500度（好像是这么个数字），所以条形码下面的铁片必定要被烫到，怎么看呢，“看看这个铁片的颜色和周围铁片的颜色是否有较大的差异” 说白了就是看看是不是有些发黄，被焊枪点过的东西会有所发黄这个大家都明白哦；3、还是条形码，把条形码的蓝牙地址记下来就是那个BTMAC，开机，进入选项-——蓝牙——启动蓝牙，然后打开菜单键，在选项里查看手机的蓝牙地址，如果不一样，那无疑是硬解的。

（本贴所提供的鉴别信息全部来自本人手写编辑，转载就注明出处！）购买黑莓手机，最不建议购买的是打孔机，维修机。

打孔机的由来：手机中有个东西叫做主板，主板在生产贴片焊接元器件以后需要通过QC来检测，任何生产都会有次品或者不良品甚至废品对么？没有通过检测ok的就是废品按理说需要报废的，所以打孔处理。

随后这些作废的主板通过某些渠道流到市场，经过挑选和维修（主要是飞线）从而让主板可以正常工作，然后配上所有的配件轻而易举就诞生一台非常难辨真伪的机器来。

因为所有的配件可能都是新的当然有原装和部分高仿。

螺丝也是一次到位的。

这样子的机器外观比用过的14天机啥都新。

打孔机的问题：这种机器很容易出现问题，维修站的师傅也最怕维修这种机器的，打孔机可能在充电的过程中或者摔了一下，机器就要送修去了！鉴于这种电子垃圾，客户一般很少会主动去购买的。

当然也有可能会在不知情的前提下，买了这样的机器。

打孔机的主板拆机图片：83系列的主板下方打孔，上面还有维修公司的标签还是88系列，纽扣电池处需要维修83纽扣电池处83打孔机81系列字库屏蔽罩内的飞线维修机的由来：维修的机器分为3种：第一是来自打孔机，在主板打孔后需要维修才能进入销售流程的机器。

第二是来自因为进水以及其他原因导致其出现故障，然后送去维修后再进入销售流程的机器。

以上两种机器不建议购买的主要原因是在于这种维修过的机器，使用寿命比较短，因为维修过的机器主板，有可能会隐藏一些或大或小的问题以及带来的售后风险比较高。

第三种维修机，这种维修机隐藏的很深，不太好辨别。

原本很不错的机器主板没有任何问题，可以正常使用的。

但有部分卖家为了获得高利润，于是铤而走险，重新焊装了机器的全新USB借口或全新耳机接口，这样在不拆机的前提下，人们肉眼观察到的全新USB接口和全新耳机接口以及网络上的宣传图片也都会给客户一个鲜明的全新机概念。

即使给客户拆机的时候，也尽量不让客户去仔细观察USB接口或耳机接口的焊点是否正常。

黑莓8700拆机步骤详解
莓友都知道 blackbteer 货源是相当的复杂，并且全新原装机几乎都是绝迹物种，翻新二手的比比皆是，不良商家甚至拿打孔、飞线、返修机器来买，这些如果不拆机你是根本发现不了的。

下面就说一下8700 的拆机步骤：
首先你要具备的工具： T6 螺丝刀，中号平口螺丝刀， 8700 ，电话卡或其他磁卡一张。

首先卸下电池后壳和电池，会看到如图标识的 3 颗 T6 螺丝，用螺丝刀拆下。

从机器一侧将电话卡从下端插入，将平口螺丝刀插入插电话卡一侧的蓝方框内，向箭头方向用力，同时电话卡也用力撬，即可打开一侧后壳；
然后再用同样方法打开另外一侧，下面完全打开后，到机器顶端时，不要用力掰，向上用力摘下挂扣，后壳即可拆下。

然后看到的 4 颗 T6 螺丝来固定前壳的，用螺丝刀拆下
然后用电话卡从下端插入，向上剥离即可打开前壳，到上端有两个小的挂扣，摘下即可分离前壳。

剩下中壳和主板之间没有螺丝和卡扣的固定，直接分离即可。

到这里，主板上的所有部件就呈现在你的面前。

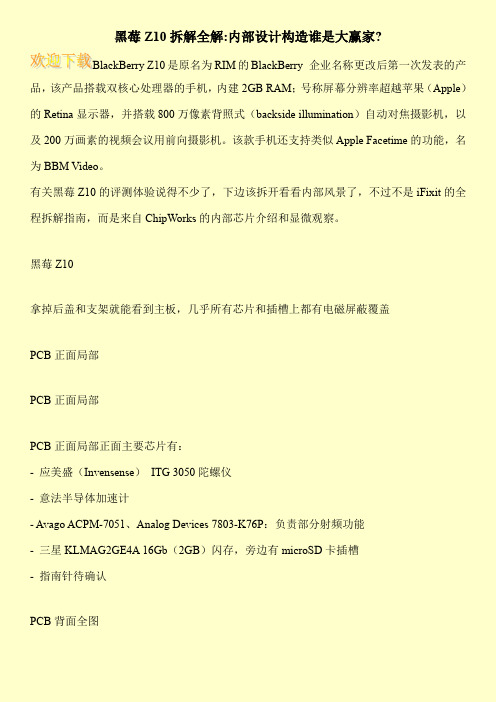

黑莓Z10拆解全解:内部设计构造谁是大赢家?BlackBerry Z10是原名为RIM的BlackBerry 企业名称更改后第一次发表的产品，该产品搭载双核心处理器的手机，内建2GB RAM；号称屏幕分辨率超越苹果（Apple）的Retina显示器，并搭载800万像素背照式（backside illumination）自动对焦摄影机，以及200万画素的视频会议用前向摄影机。

该款手机还支持类似Apple Facetime的功能，名为BBM Video。

有关黑莓Z10的评测体验说得不少了，下边该拆开看看内部风景了，不过不是iFixit的全程拆解指南，而是来自ChipWorks的内部芯片介绍和显微观察。

黑莓Z10拿掉后盖和支架就能看到主板，几乎所有芯片和插槽上都有电磁屏蔽覆盖PCB正面局部PCB正面局部PCB正面局部正面主要芯片有：- 应美盛（Invensense）ITG 3050陀螺仪- 意法半导体加速计- Avago ACPM-7051、Analog Devices 7803-K76P：负责部分射频功能- 三星KLMAG2GE4A 16Gb（2GB）闪存，旁边有microSD卡插槽- 指南针待确认PCB背面全图PCB背面局部背部主要芯片有：- 高通Snapdragon MSM8960双核处理器，与三星K3PE0E00DA 2GB内存封装在一起- 高通PM5921电源管理器- 高通RTR8600收发器- 德州仪器WL1287 Wi-Fi/蓝牙/FM/GPS无线芯片（WiLink 7.0）：博通BCM43xx系列在Wi-FiSoC领域市场份额可能超过80%，但是德仪这款是40nm工艺的，还整合了博通所没有的GPS。

- Triquint AC8358前端射频芯片- 富士通MIlbeaut MBG0645C图像传感器：这东西在手机里并非没出现过，但极为罕见。

由它单独处理高清视频，主处理器就可以减轻一些负担，更好地去跑应用。

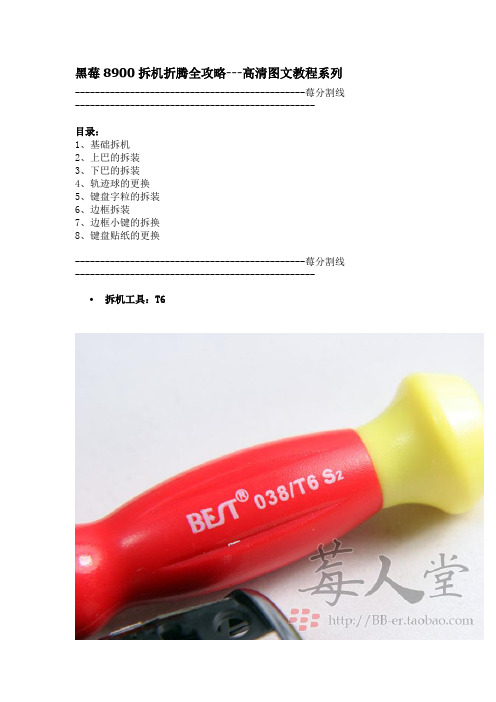

黑莓8900拆机折腾全攻略---高清图文教程系列----------------------------------------------莓分割线------------------------------------------------目录：1、基础拆机2、上巴的拆装3、下巴的拆装4、轨迹球的更换5、键盘字粒的拆装6、边框拆装7、边框小键的拆换8、键盘贴纸的更换----------------------------------------------莓分割线------------------------------------------------•拆机工具：T6•1、基础拆机8900的拆机其实算是很简单的，看完下面5张图片，估计你也想蠢蠢欲动：D拧开螺丝后建议先取下上巴，如果您的机器上巴很松，可能轻轻一抖就自己掉出来了；如果您的机器上巴很紧，那么请不要使用蛮力，可前往本文第2小节参考教程。

下一步是卸下8900的下巴，先了解内部结构然后再动手拆卸，这是我们的教程一贯遵循的方法和思路上图下巴拆装流程如果觉得不够详细可以参考第3小节”下巴拆装“拆下下巴之后拧开中板上的两颗螺丝就可以看到里面的主板了----------------------------------------------莓分割线------------------------------------------------•2、上巴的拆装有的机器上巴会比较松，抖一下就自己掉出来了，如果有的机器上巴比较紧，那么千万不要使用蛮力去掰，您可能需要下面的小技巧，先在顶部把上巴拉出来一点，然后再侧面把上巴往外一撬就出来。

----------------------------------------------莓分割线------------------------------------------------•3、下巴的拆装下巴的拆装在第1节基本拆机里已经讲到，如果不太明白的朋友可以看下图动画装的时候反其道而行之，先将其中一边的卡扣扣入卡位，然后捏紧其他部位，并将另外一个卡扣扣入卡位即可。

83XX系列的拆机攻略当为重中之中本教程由莓人堂提供麦首基黑莓手机专卖：/小目录：1、下巴的拆装2、边条和A面的拆装3、轨迹球的拆装4、镜面的拆装1、下巴的拆装下巴的拆装是最简单的，因为连一颗螺丝都不需要拆，但它也是我们拆83遇到的第一个小关卡，因为很多人会担心掰坏。

跟着我们的教程来操作吧，你会发现比想象中的容易得多哦：）如果上图红色方框处，用指甲或拆机板按下银色的后盖卡扣，然后卡入下巴里面，稍微用力一掰，下巴就被轻松拆出来了，很简单吧，嘿嘿。

看看下图动画吧（PS：动画做小了，因为之前的教程大图做出的动画有点大，觉得并不是很必要，所以把动画做小了点，这样在大家看教程的时候可以更快的显示出来。

）装的时候更简单了，在下巴正面卡好位，然后在背面下巴底部一推就搞定了，如下动画————————————————————————————————————————————————2、A面的拆装步骤1、如下图，拆下下巴的手然后拧下红色圆圈处的两颗螺丝，也就是83机器上较长的两颗螺丝。

切记：请先按以上第一个步骤先拆掉下巴再行操作。

^-^步骤2、如下图，在红色竖线处往箭头方向实力，首先将两侧边条拆松。

（PS：很多人在这个步骤开始直接拆A面，不过莓人堂告诉大家，先拆松两侧边条再拆A面是更好的选择）拆松两侧边条步骤3、将指甲卡入并划过整个A面边框，A面轻松被拆出。

（PS：这就是我们极力推荐大家先拆松边条再拆A面的原因，如果没有先拆松边条，A面拆除的难度会增大许多。

）——————————————————————低调的分割线——————————————————————————3、边条、键盘和键盘板的拆装其实这个基本不需要技巧了，拆开A面之后直接拆除下图圆圈处4颗螺丝就能取下键盘板和边条了OK,拆机基本完成，看看全家福全家福出来了，记得总共是6颗螺丝，2颗较长的在背部，4颗较短的是主板键盘上，小心别弄丢哦——————————————————————低调的分割线——————————————————————————3、轨迹球的拆装轨迹球的安装教程写过了，在此就不重复了，大家可以移步论坛帖子：莓人堂史上最简单的轨迹球拆装教程——————————————————————低调的分割线——————————————————————————4、镜面的拆装首先，在镜面的右下边角处稍微用力分离出一点裂缝，然后用指甲或拆机板插入裂缝，然后一点一点慢慢讲镜面于A面掰开。

黑莓9000拆机黑莓9000是一款经典的智能手机，采用了滑盖设计，备受用户喜爱。

然而，随着时间的推移，手机可能会出现一些问题，需要进行维修或更换零件。

这就需要拆卸黑莓9000手机。

本文将为大家介绍如何拆解黑莓9000手机，以供参考。

准备工具在开始拆卸黑莓9000之前，我们需要准备以下工具：1.手机拆解工具套装2.各种大小的螺丝刀3.吸盘4.电热风枪（可选）请确保在操作过程中小心维护好手机的外壳和内部零件，以免造成不必要的损坏。

拆解步骤步骤1：关机并取出电池首先，我们需要关机并取出电池。

这是保证安全和防止短路的重要步骤。

步骤2：拆卸后盖使用细螺丝刀将后盖上的螺丝取下。

请注意，不同手机型号可能使用不同大小和类型的螺丝，所以请根据实际情况选择正确的螺丝刀。

步骤3：使用吸盘拆下屏幕使用吸盘将屏幕上部吸附一下，然后用手指轻轻将屏幕部分拉起，使其分离出后壳。

步骤4：拆卸键盘和导航部分使用手机拆解工具套装中的小刀，轻轻将键盘和导航部分周围的塑料外壳撬开。

请小心处理，以免刮伤屏幕或损坏键盘。

步骤5：拆卸内部电路板拆下键盘和导航部分后，我们可以看到手机的内部电路板。

使用螺丝刀拧下固定电路板的螺丝，并小心地拆下电路板。

在拆卸的过程中，请确保不要过度施加力量，以免损坏电路板。

步骤6：更换零件或进行维修拆卸黑莓9000手机后，我们可以根据需要更换零件或进行维修。

例如，如果手机出现屏幕破损，我们可以更换它。

同样，如果发现其他部件有问题，我们也可以根据需要进行维修或更换。

步骤7：组装手机完成维修或更换零件后，我们需要将手机重新组装起来。

按照拆解步骤的倒序进行组装，并确保所有螺丝都紧固好。

注意事项在拆解黑莓9000手机时，需要注意以下事项：•拆解过程中小心处理零件，以免损坏或丢失。

•在拆卸和组装过程中，请确保使用正确的工具和方法，以免引起意外损坏。

•如果您不熟悉手机维修或拆解操作，请寻求专业人士的帮助，以免对手机造成不可逆的损害。

用8900已经有一段时间了，手感和外观对于8700来说都有很大的提升。

这里我主要说的是8900的拆机过程。

文字比较少，图片标注比较清晰，也更直接些。

1、打开后壳取下电池。

2、取下下巴，按照图示用力，很容易取下。

3、取下图中的螺丝。

4、螺丝取下后，后壳就可以取下。

5、取下中板，按图操作。

6、现在轨迹球就呈现在你眼前了，可以直接拿下来。

7、取下的轨迹球
新的轨迹球表面有磨砂感，也比较灵敏，用过一段时间后，表面变光滑，灵敏度就会降低；如果你的手爱出汗或有油腻，那更会糟糕。

83 88系列轨迹球问题解决之图文教程QUOTE:最经典的几个表现特征■alt 回车键；alt 返回键等组合按键无效了。

单独的alt 返回键回车键都有效。

■轨迹球垂直主办方向用力起不到确定作用了■自动确认自动操作自动发短信等QUOTE:分析：也是久病成良医吧。

见过了很多这样子的故障。

最后终于明白了，最大的一种可能就是轨迹球下放对应的那个黄色的触片（不知道正规的命名是啥呵呵）疲劳了或者脏了导致接触情况不良。

所以表现为组合键无法正常使用，因为你虽然按的是两个按键，但是多了一个你看不到的确定键在起作用。

特别声明：本人动手能力非常差本次维修行动中我仅仅是参观记录和拍照描述本人不具备拆机能力所以硬件方面的不建议咨询我QUOTE:今天班门弄斧拍了些照片希望能够起到一定的指导作用■一般都发生在旧机上用了一段时间特别是容易有手汗的同学■轨迹球整体部分取出来用大姆手指头的指甲插入屏幕和轨迹球之间的缝隙胆子大点动作不要太暴力放心的抠出来吧不需要拆机的■看看吧球都黑了好脏呀■翻过来看看反面■注意看方向回头装上去的时候中间锤摆样的触片的方向要保持如此■轨迹球外的装饰环有三个卡子按回去的时候要注意方向。

无卡子的紧挨着屏幕■我们来看看抠掉轨迹球组件的位置吧红色圈中那黄色的触片就是今天的主角■先用小刷子打扫一下子■然后用合适的刀片或者镊子等从一个角下手动作要轻柔哟■慢慢的轻轻的揭开■还是镊子会方便取出来■完全剥离了■红线圈中的地方应该看得明白吧上面的触片被轨迹球压迫然后变形导致电路接通然后就起到确定作用了■用棉棒清洗干净■干干净净的看着也舒服呵呵■小心的把黄色触片部分清洗干净用棉棒沾污水酒精最好■全部收拾妥当再细心的粘回去轨迹球再装回去试试看吧。
