如何选择一个合格的工频耐压谐振试验装置

工频耐压试验装置使用手册目录一、概述 (2)二、产品特点 (2)四、技术指标 (5)五、接线及工作原理 (7)五、面板结构说明 (11)六、操作指南 (12)七、产品维护 (15)八、注意事项 (16)工频耐压试验装置一、概述工频耐压试验是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。

它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

本装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

二、产品特点1. 监视功能：高压电压低压电流零位指示电源指示工作指示计时指示2. 保护功能：过流保护、零位启动保护、声光语言报警提醒3. 采用新型时间继电器，计时范围更广（1S～99H）4. 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。

5. 试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

6. 试验变压器（5kVA以上）装有可移动的铁轮。

具有重量轻、体积小、移动方便、性能优越等特点。

三、设备组成1、选型配置标准配置□分体式操作部分：□箱式(不大于5kVA) /□台式容量： kVA（小于200kVA）输入：□AC220V / □AC380V试验变压器：□交流/□交直流□油变/□干变/□气变容量： kVA（小于200kVA）输出：AC kV(小于300kVA)□一体式□箱式（不大于20kV）/□台式(不大于30kV)容量： kVA(小于300kVA)输入：□AC220V /□AC380V 输出：AC kV(不大于30kV)客户选配□标准高压分压器□保护球隙□直流微安表□放电棒□保护水阻□高压滤波电容其它：2、对应实物控制箱油浸式变压器一套控制台油浸式变压器一套控制箱控制台油变气变干变四、技术指标 1、使用条件：（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

工频交流耐压试验装置使用说明1. 引言大家好，今天咱们来聊聊一个让人又爱又恨的家伙——工频交流耐压试验装置。

别看名字长得吓人，这玩意儿其实就是用来测试电气设备耐压能力的。

简单来说，就是看电气设备能不能在高电压下“顶住压力”，不然可能会“暴走”。

所以，今天我们就来详细掰扯掰扯，怎么用这个装置，怎么保证你的设备在压力下依旧能“稳如泰山”。

2. 装置简介2.1 装置外观首先，你得认识一下咱们的主角。

工频交流耐压试验装置一般是个大块头，看起来有点像个巨型的电饭煲。

它的外观设计大多是严肃的，但千万别被它的外表吓到，实际上，它的工作原理非常简单。

它有一台高压变压器，可以把普通的电压“放大”，让电流流到你的设备上，测试它能不能耐得住高电压的“暴风雨”。

2.2 主要部件说到主要部件，我们得从“心脏”说起——高压变压器。

这个东西就是“顶梁柱”，它负责把电压“放大”。

接着是控制面板，它就像是“指挥官”，你可以通过它设定电压大小、测试时间等等。

还有绝缘装置，那可真是“稳如磐石”，保护你的人身安全。

3. 使用步骤3.1 准备工作使用之前的准备工作可是重中之重。

首先，你要确保设备和装置都放置在干燥通风的地方，避免潮湿环境对它们造成影响。

然后，你需要检查所有的电缆和连接线，确保它们都“毫无瑕疵”，不然你可能会“引火烧身”。

还有，别忘了戴上绝缘手套和安全鞋，这可是“安全生产”的基本要求。

3.2 操作步骤操作起来也别太紧张，跟着步骤来就行。

首先，启动电源开关，这时变压器会开始“运转”。

接着，通过控制面板设定好测试电压和时间，然后慢慢提高电压到设定值。

等到测试时间到达，你就可以“松一口气”了。

最后，记得在测试结束后，把电源关掉，确保装置完全停机，再进行任何操作。

整个过程就像是“步步高升”，按部就班来，安全又高效。

4. 注意事项使用工频交流耐压试验装置时，可得注意几点。

一是一定要确保操作环境的安全，电气设备的高电压可不是闹着玩的。

工频耐压试验装置标准
工频耐压试验装置是一种常用的电力设备测试设备，用于测试设备在高频电压下的耐压性能。

为了确保测试结果的准确性和可靠性，本标准规定了工频耐压试验装置的技术要求和测试方法。

一、技术要求
1、额定工作电压：220V或380V。

2、测试电源频率：50Hz。

3、测试电压范围：0-200kV。

4、输出电流：≥5mA。

5、输出功率：≥2kVA。

6、测试电压波形：正弦波或类正弦波。

7、测试电压调整精度：≤±2%。

8、测试电压稳定性：≤±1%。

9、测试时间范围：0-999s可调。

10、测试电压上升时间：≤1s。

11、工作温度范围：-10℃~+40℃。

12、工作湿度范围：≤85%RH。

二、测试方法
1、测试前应进行设备校验，确保设备正常工作。

2、将被测设备接入测试装置，设备输出端接地。

3、按照设计要求设置测试电压、时间和波形等参数。

4、启动测试装置，进行耐压试验。

测试结束后，记录测试结果。

5、测试结束后，按照操作要求对测试装置进行清洁和维护。

本标准的实施，有助于保障电力设备的安全运行，保障人身财产安全。

测试单位在进行工频耐压试验时，应按照本标准的要求进行测试，确保测试结果的准确性和可靠性。

页码：/17 1VFSR 变频串联谐振耐压试验装置技术方案一、 设备总体参数1.1设备制造所遵循的国家标准及行业标准 DL/T 849.1-2004 《电力设备专用测试仪器通用技术条件》 GB2900 《电工名词术语》 GB10229-88 《电抗器》 GB/T16927.1-2-1997《高电压试验技术》ZBK41006-89 《试验变压器》GB7328-87《变压器和电抗器的声级测量》 IEC 358（1990） 《耦合电容器和电容分压器》 IEC 1000 《电磁兼容性》Q/NNAR6-2001 《VFSR 串联谐振试验成套装置企业标准》 GB4793-1984 《电子测量仪器安全要求》 GB/T3859.1－1993 《半导体变流器基本要求的规定》1.2环境指标（1）工作温度范围：-20℃～45℃（2）工作湿度范围：≤90%RH 不结露（3）海拔：≤1000m（4）噪声：≤60dB（5）最大日温差： 25K（6）日照强度： 0.1W/cm2(风速0.5m/s)（7）安装放置地点平坦，电抗器安装倾斜度不大于5º二、成套设备配置●成套装置满足XLPE交联聚乙烯电缆110kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.7Uo，110kV；●成套装置满足XLPE交联聚乙烯电缆220kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.4Uo，180kV；●成套装置满足110kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为185kV；●成套装置满足220kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为395kV；●成套装置满足500kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为592kV；●成套装置满足500kV及以下开关、隔离刀闸、绝缘子等电气设备的交流耐压试验，试验频率30-300Hz，最高试验电压为680kV；●成套装置可扩容到1000kV试验电压等级。

为何电缆耐压试验必须用变频串联谐振耐压装置?
为何电缆耐压试验必须用变频串联谐振耐压装置?变频串联谐振耐压装置是当前普遍采用的交流耐压试验的主流方式，装置不但能满足10kv、35kv还能满足110kv XLPE电缆的耐压要求，而且具有重量轻、可移动性好的优点，频率的调节范围为30～300Hz符合GI-GRE WG21.03 推荐使用工频及近似工频(30～300Hz)的交流电压要求。

这种交流电压试验可以重现与运行工况下相似的场强，实践证明是行之有效的方法。

除此之外还有以下两个主要理由：
1、如果选择工频耐压虽然可以满足耐压要求，但由于重量大，可移动性差，不适应现场电缆耐压试验。

2、如果选择振荡电压试验，由于是用直流电源给电缆充电，然后通过一个放电球隙给一组串联电阻和电抗放电，得到一个阻尼振荡电压。

CIGRE WG21.0 指出，此种方法优于直接的直流耐压试验，但仍不如工频试验有效。

所以，变频串联谐振试验法是当前耐压试验方法的首选方法，也是国家电网推荐的最有效的耐压试验方法。

现在大多数电缆都是用变频串联谐振耐压装置了，国家电力部门规范也是如此变频串联谐振装置生产厂家很多，而且质量也挺好的，售后服务也很及时。

规范是要求电缆交接试验需要用交流，也不一定用串联谐振，超低频也是可以的交流，其次参考电缆的长度和横截面积。

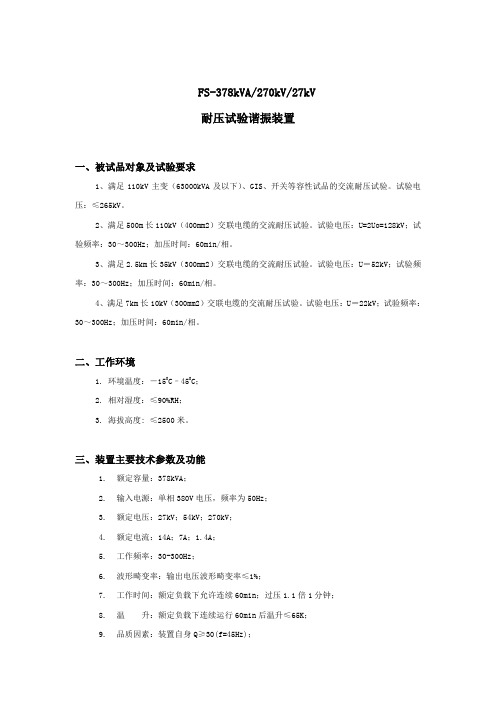

FS-378kVA/270kV/27kV耐压试验谐振装置一、被试品对象及试验要求1、满足110kV主变（63000kVA及以下）、GIS、开关等容性试品的交流耐压试验。

试验电压：≤265kV。

2、满足500m长110kV（400mm2）交联电缆的交流耐压试验。

试验电压：U=2Uo=128kV；试验频率：30～300Hz；加压时间：60min/相。

3、满足2.5km长35kV（300mm2）交联电缆的交流耐压试验。

试验电压：U＝52kV；试验频率：30～300Hz；加压时间：60min/相。

4、满足7km长10kV（300mm2）交联电缆的交流耐压试验。

试验电压：U＝22kV；试验频率：30～300Hz；加压时间：60min/相。

二、工作环境1. 环境温度：－150C–450C；2. 相对湿度：≤90%RH；3. 海拔高度: ≤2500米。

三、装置主要技术参数及功能1.额定容量：378kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV；54kV；270kV；4.额定电流：14A；7A；1.4A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级。

四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-91-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定满足7km长10kV（300mm2）交联电缆的交流耐压试验，试验电压：U＝22kV；试验频率：30～300Hz；加压时间：60min/相试验电流 I=2πfCU试 =2π×35×2.59×10-6×22×103=12.5A对应电抗器电感量 L=1/ω2C=8H设计十节电抗器，使用电抗器十节并联，则单节电抗器为37.8kVA/27kV/1.4A/80H。

变频串联谐振试验耐压装置的注意事项、操作步骤及装置特点
XZB变频串联谐振耐压装置是应用串联谐振原理使用在被测设备上得到高于电源Q倍的试验电压和容量，与传统试验设备相比较，具有体积小、重量轻、便于现场试验的特点。

串联谐振装置是各种容量较大的电机电器等被试设备进行交流耐压的理想设备。

变频串联谐振试验装置的特点
1、试验波形好
XZB变频串联谐振耐压装置产生谐振，而对由电源带来的其他高次谐波来说，回路总阻抗很大，这样就抑制了高次谐波分量，所以试验波形极为理想。

2、使用安全
当被试品发生击穿或闪络时，则因回路失谐，高电压立即消失，不会扩大击穿点或造成其他危险。

3、设备设计新颖，结构合理，体积小，重量轻，操作方便。

控制、升压和电感三部件采用分离式，既便于搬运，也方便连接。

变频串联谐振耐压试验装置的操作步骤
1、首先根据试验电压有效值，调整铜球间隙（按3kV/mm）以保证试验电压不至于过高。

在确证调压器置于零位时，接入被试品，然后接通电源。

2、在试验电压的20%、50%、80%处调谐找出谐振点。

3、继续升压，直至被试品上获得试验电压值。

变频串联谐振试验装置注意事项
1、做谐振试验时，其可调电感的一端必须接变压器3kV输出端（此时35kV端空载）。

2、回路要可靠接地。

3、出调找谐振点时应在低电压下调解，以免在被试品上产生过高的电压。

4、当被试品发生闪络或放电时，应立即把电压降到零，并断开电源。

5、做线棒耐压时，断开变压器3kV输出端、直接将被试品接变压器35kV输出端。

电缆耐压串联谐振装置试验参数1.电压幅值：电缆耐压试验中，电压的幅值是一个重要参数。

通常会根据电缆的额定电压和试验的要求来确定幅值大小。

例如，对于一条额定电压为10kV的电缆，其试验电压可以选择为1.2倍额定电压，即12kV。

2.谐振频率：串联谐振装置通过调节谐振频率来达到电压倍数放大的效果。

谐振频率需要与电缆的特性阻抗相匹配，才能使电压放大效果最大化。

一般来说，串联谐振装置的谐振频率应该与电缆的谐振频率相同，即使得电压放大倍数达到最大值。

3.电容模块参数：电容模块是串联谐振装置的核心部分，其参数也会影响电压放大倍数。

电容模块的参数包括额定容量、额定电压和损耗角正切等。

额定容量需要根据电压幅值和谐振频率来确定，一般会根据经验进行选择。

额定电压要能够满足试验中的幅值要求，以保证电容模块的安全工作。

损耗角正切越小，说明电容模块的能量损耗越小，电压放大效果越好。

4.试验时间：电缆耐压试验一般需要持续一段时间，以观察电缆在试验条件下的稳定性和可靠性。

试验时间需要根据电缆的长度、型号和试验要求来确定。

一般情况下，电缆耐压试验的时间通常不少于30分钟，以确保试验结果的准确性和可靠性。

5.试验温度：电缆耐压试验过程中，温度也是一个需要考虑的参数。

试验温度要与电缆的额定工作温度相匹配，以确保电缆在试验过程中不发生过热或损坏。

一般情况下，试验温度会选取为电缆的周围环境温度。

总结起来，电缆耐压串联谐振装置的试验参数包括电压幅值、谐振频率、电容模块参数、试验时间和试验温度等。

这些参数需要根据具体的电缆型号、试验要求和实际情况来确定，以确保电缆耐压试验的效果和安全性。

工频耐压使用方法摘要：一、工频耐压试验装置的组成二、工频耐压试验装置的使用方法1.接线方法2.操作步骤3.注意事项三、工频耐压试验装置的作用与意义四、如何选择合适的工频耐压试验装置正文：一、工频耐压试验装置的组成工频耐压试验装置是一种用于检测电力设备绝缘性能的设备，主要由试验变压器、控制台、调压器等组成。

试验变压器负责产生高压电源，控制台用于控制试验过程，调压器则用于调整输出电压。

二、工频耐压试验装置的使用方法1.接线方法在使用工频耐压试验装置前，首先需要按照试验要求将操作台、变压器、被试品连接好。

操作台的输出与变压器的输入相连，操作台的高压电压端、接地端、高压电流端分别与试验变压器的电压端、接地端、电流端分别一一对应接好。

2.操作步骤接下来，插上电源插头，合上电源开关。

此时，电源指示灯（绿灯）亮，表示外部电源已引入。

如果零位指示灯（黄灯）亮，表示调压器在零位。

如果零位指示灯不亮，应逆时针旋转调节调压器手柄至零位，使零位指示灯亮，表示可以进行调压操作。

缓慢顺时针旋动调压器手柄（电动控制台按下点升按钮），并密切注视电压表。

升压过程中，应以每秒3kV的速度为宜。

当升压至被试品规定电压时，开始计时，直至试验结束。

3.注意事项- 在进行工频耐压试验时，应严格遵守试验规程，确保人身和设备安全。

- 试验前，应根据被试品的容量和电压等级，调整好电流继电器和过流继电器。

- 试验过程中，严禁触碰带电部分，确保安全距离。

三、工频耐压试验装置的作用与意义工频耐压试验装置能够检测出电力设备中的潜在隐患，对判断设备能否继续运行具有决定性作用。

通过工频耐压试验，可以保证设备绝缘水平，避免发生绝缘事故，确保电力系统的安全稳定运行。

四、如何选择合适的工频耐压试验装置在选择工频耐压试验装置时，应考虑以下因素：1.试验电压：根据被试品的电压等级选择试验装置的输出电压。

2.试验容量：选择与被试品容量相匹配的试验装置，以确保试验过程中电流稳定。

变频串联谐振试验装置如何选型随着科技的发展和电力工业的发展，变频技术在电机控制方面的应用越来越广泛。

在电机控制中，变频器作为关键的控制器件，发挥极为重要的作用。

变频器的测试与检测也成为各行业研究和探究的重点，而变频串联谐振试验装置就是变频器的一种检测设备。

什么是变频串联谐振试验装置变频串联谐振试验装置是用于测试变频器负载稳定度和稳态输出电压波形的专用设备。

利用变频器产生不同频率的信号，通过串联谐振试验装置产生变幅相等的谐波电压，测试变频器输出电压的波形变化。

通过此装置可以清晰的观察到变频器输出信号的失真程度，为研究变频器的负载稳定度和稳态输出电压波形提供了参考。

如何选型变频串联谐振试验装置选型变频串联谐振试验装置需要充分考虑试验装置的使用场景和企业需求。

以下是选择变频串联谐振试验装置的一些考虑因素：1. 试验频率范围不同型号的变频器工作频率范围有所不同。

因此，要选择试验频率范围与变频器工作频率范围匹配的变频串联谐振试验装置，以确保测试结果的准确性。

一些变频串联谐振试验装置的频率范围在2kHz-1MHz之间，不同型号间还可能会有所不同。

2. 测试电路类型变频器的工作可能存在不同电路类型，在选型变频串联谐振试验装置时，要查明其支持的电路类型。

一些变频串联谐振试验装置支持单相、三相电路测试，不同型号间可能有所不同。

3. 功率变频器的负载稳定度和稳态输出电压波形可能受到其功率的限制。

因此，要选择符合变频器所需功率的变频串联谐振试验装置，以确保测试结果的准确性。

一些变频串联谐振试验装置的功率能力在1000W-6000W之间，不同型号间还可能有所不同。

4. 准确度和可靠性在选择变频串联谐振试验装置时，需要确保其准确度和可靠性。

不准确的测试结果可能导致误判和不必要的损失，不可靠的设备维护和损坏也可能带来更多的麻烦。

因此，要选用准确性高、可靠性强的设备。

5. 技术支持选择合适的变频串联谐振试验装置还需要考虑供应商的技术实力和技术支持。
