串联谐振交流耐压

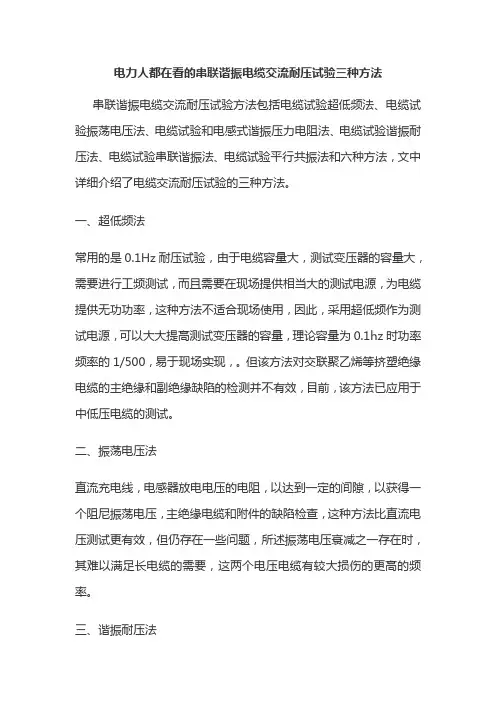

电力人都在看的串联谐振电缆交流耐压试验三种方法串联谐振电缆交流耐压试验方法包括电缆试验超低频法、电缆试验振荡电压法、电缆试验和电感式谐振压力电阻法、电缆试验谐振耐压法、电缆试验串联谐振法、电缆试验平行共振法和六种方法，文中详细介绍了电缆交流耐压试验的三种方法。

一、超低频法常用的是0.1Hz耐压试验，由于电缆容量大，测试变压器的容量大，需要进行工频测试，而且需要在现场提供相当大的测试电源，为电缆提供无功功率，这种方法不适合现场使用，因此，采用超低频作为测试电源，可以大大提高测试变压器的容量，理论容量为0.1hz时功率频率的1/500，易于现场实现，。

但该方法对交联聚乙烯等挤塑绝缘电缆的主绝缘和副绝缘缺陷的检测并不有效，目前，该方法已应用于中低压电缆的测试。

二、振荡电压法直流充电线，电感器放电电压的电阻，以达到一定的间隙，以获得一个阻尼振荡电压，主绝缘电缆和附件的缺陷检查，这种方法比直流电压测试更有效，但仍存在一些问题，所述振荡电压衰减之一存在时，其难以满足长电缆的需要，这两个电压电缆有较大损伤的更高的频率。

三、谐振耐压法谐振压力测试的方法是改变测试回路中的电感和频率，使回路处于谐振状态，能够满足高压大电流的测试要求，谐振耐压方法根据调节方式分为调频式和调频式，根据谐振方式分为串联谐振和并联谐振。

1、调感式电缆谐振耐压。

通过调节反应器中并在谐振频率（50赫兹）的电缆的电容的回路反应器的电感。

测试要求来实现的。

2、调频式电缆谐振耐压。

通过改变测试电源的输出频率。

电路中电感固定的电抗器可以与测试产品产生共振，满足测试要求。

3、电缆与谐振串联法。

当试验变压器的电流满足试验要求，电压达不到试验电压时，电抗器与试验件串联测试。

当回路处于谐振状态时，变压器Q倍的输出电压（Q是电路质量因数）可在试验件上产生。

电源所提供的功率仅是回路中消耗的有功功率。

4、电缆与谐振并联法。

当测试电压互感器和电流主要测试要求得到满足。

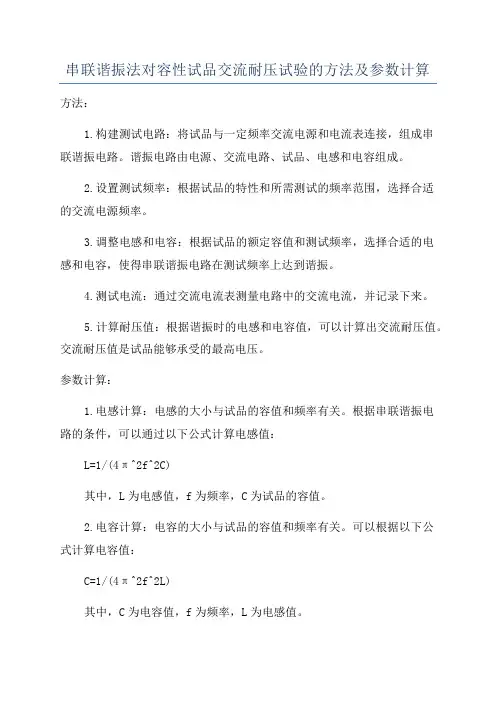

串联谐振法对容性试品交流耐压试验的方法及参数计算
方法：
1.构建测试电路：将试品与一定频率交流电源和电流表连接，组成串
联谐振电路。

谐振电路由电源、交流电路、试品、电感和电容组成。

2.设置测试频率：根据试品的特性和所需测试的频率范围，选择合适
的交流电源频率。

3.调整电感和电容：根据试品的额定容值和测试频率，选择合适的电
感和电容，使得串联谐振电路在测试频率上达到谐振。

4.测试电流：通过交流电流表测量电路中的交流电流，并记录下来。

5.计算耐压值：根据谐振时的电感和电容值，可以计算出交流耐压值。

交流耐压值是试品能够承受的最高电压。

参数计算：
1.电感计算：电感的大小与试品的容值和频率有关。

根据串联谐振电
路的条件，可以通过以下公式计算电感值：
L=1/(4π^2f^2C)
其中，L为电感值，f为频率，C为试品的容值。

2.电容计算：电容的大小与试品的容值和频率有关。

可以根据以下公
式计算电容值：
C=1/(4π^2f^2L)
其中，C为电容值，f为频率，L为电感值。

3.耐压计算：根据谐振电路的条件，可以将谐振时的电感值和电容值代入以下公式计算耐压值：
V=2πfL
其中，V为耐压值，f为频率，L为电感值。

需要注意的是，在实际操作中应当注意电路的安全性，避免触电等事故发生。

同时，选用合适的频率范围和合适的仪器设备，以确保测试的准确性和可靠性。

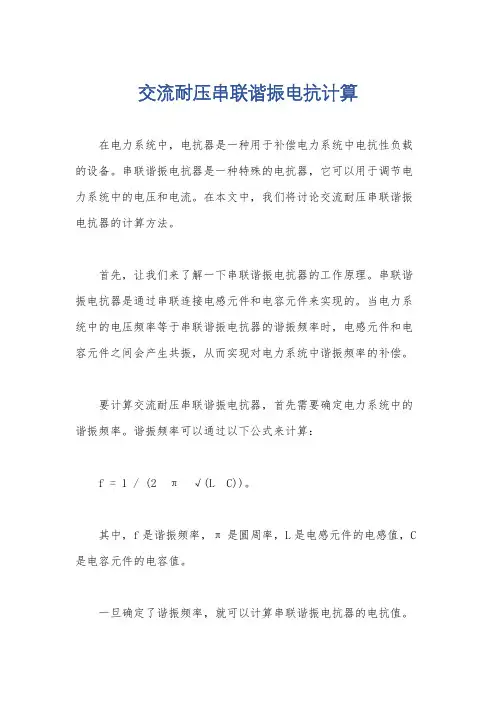

交流耐压串联谐振电抗计算
在电力系统中，电抗器是一种用于补偿电力系统中电抗性负载的设备。

串联谐振电抗器是一种特殊的电抗器，它可以用于调节电力系统中的电压和电流。

在本文中，我们将讨论交流耐压串联谐振电抗器的计算方法。

首先，让我们来了解一下串联谐振电抗器的工作原理。

串联谐振电抗器是通过串联连接电感元件和电容元件来实现的。

当电力系统中的电压频率等于串联谐振电抗器的谐振频率时，电感元件和电容元件之间会产生共振，从而实现对电力系统中谐振频率的补偿。

要计算交流耐压串联谐振电抗器，首先需要确定电力系统中的谐振频率。

谐振频率可以通过以下公式来计算：
f = 1 / (2 π √(L C))。

其中，f是谐振频率，π是圆周率，L是电感元件的电感值，C 是电容元件的电容值。

一旦确定了谐振频率，就可以计算串联谐振电抗器的电抗值。

串联谐振电抗器的电抗值可以通过以下公式来计算：
X = 2 π f L.
其中，X是串联谐振电抗器的电抗值，π是圆周率，f是谐振
频率，L是电感元件的电感值。

通过这些计算，我们可以确定交流耐压串联谐振电抗器的电抗值，从而实现对电力系统中谐振频率的补偿。

总之，交流耐压串联谐振电抗器在电力系统中起着重要的作用。

通过合适的计算方法，可以确定串联谐振电抗器的电抗值，从而实
现对电力系统中谐振频率的补偿，保证电力系统的稳定运行。

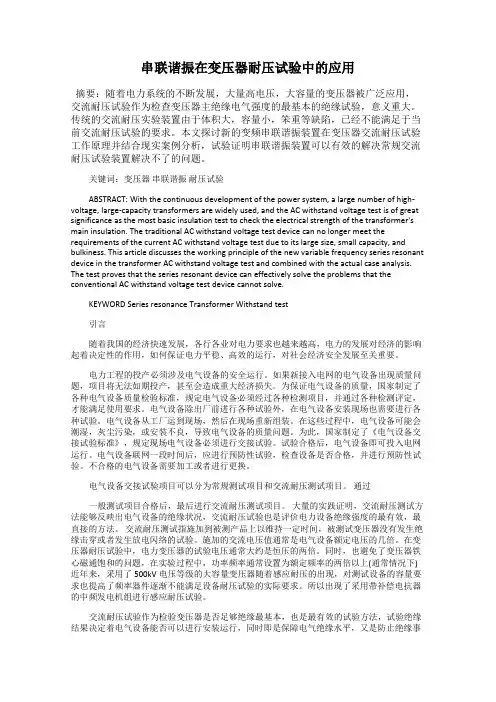

串联谐振在变压器耐压试验中的应用摘要：随着电力系统的不断发展，大量高电压，大容量的变压器被广泛应用，交流耐压试验作为检查变压器主绝缘电气强度的最基本的绝缘试验，意义重大。

传统的交流耐压实验装置由于体积大，容量小，笨重等缺陷，已经不能满足于当前交流耐压试验的要求。

本文探讨新的变频串联谐振装置在变压器交流耐压试验工作原理并结合现实案例分析，试验证明串联谐振装置可以有效的解决常规交流耐压试验装置解决不了的问题。

关键词：变压器串联谐振耐压试验ABSTRACT: With the continuous development of the power system, a large number of high-voltage, large-capacity transformers are widely used, and the AC withstand voltage test is of great significance as the most basic insulation test to check the electrical strength of the transformer's main insulation. The traditional AC withstand voltage test device can no longer meet the requirements of the current AC withstand voltage test due to its large size, small capacity, and bulkiness. This article discusses the working principle of the new variable frequency series resonant device in the transformer AC withstand voltage test and combined with the actual case analysis. The test proves that the series resonant device can effectively solve the problems that the conventional AC withstand voltage test device cannot solve.KEYWORD Series resonance Transformer Withstand test引言随着我国的经济快速发展，各行各业对电力要求也越来越高，电力的发展对经济的影响起着决定性的作用，如何保证电力平稳、高效的运行，对社会经济安全发展至关重要。

串联谐振交流耐压试验
华天电力专业生产串联谐振（又称串联谐振耐压设备），接下来为大家分享串联谐振交流耐压试验。

随着我国的电力事业的迅速发展，尤其是在城网改造中，用交联聚乙烯电缆（以下简称：“交联电缆”）代替架空线路已成为一种趋势，高电压的电力交联电缆使用的数量越来越多。

为了检验和保证交联电缆的安装质量，在送电投运前，对交联电缆进行现场交流耐压试验十分必要。

过去由于受试验设备的限制，在现场对交联电缆进行交流耐压试验比较困难，一般采用直流耐压试验来代替。

存在两个缺点：
1）直流电压对交联聚乙烯绝缘，有积累效应，即“记忆性”。

一旦电缆有了由于直流试验而引起的“记忆性”，它就需要很长时间来释放尽残留在电缆中直流电荷。

而当该电缆投入运行时，直流电荷便会叠加在交流电压峰值上，产生“和电压”，远超过电缆的额定电压，使绝缘加速老化，缩短使用寿命。

2）直流电压分布与实际运行的交流电压不同，直流电场分布受电阻率影响，而交流下电场分布与电阻率和介电系数都有关。

因此直流耐压试验并不能象交流耐压一样可以准确地反映电缆的机械损伤等明显缺陷，直流试验合格的电缆，投入运行后，在正常工作电压作用下，也会发生绝缘故障。

由此可见，对于交联电缆采用传统的直流耐压试验是不可取的，应予淘汰。

近年来，国内外许多专家都建议现场对交联电缆进行交流耐压试验来代替直流电压试验。

由于电力电缆对地电容量很大，在现场采用50Hz工频进行交流耐压试验条件难
以具备，但采用调频电源进行交流耐压试验，条件是基本具备的。

根据GB50150-2006电气装置安装工程电气设备交接试验标准现场绝缘耐压试验中使用的交流电压频率，可采用30-300Hz。

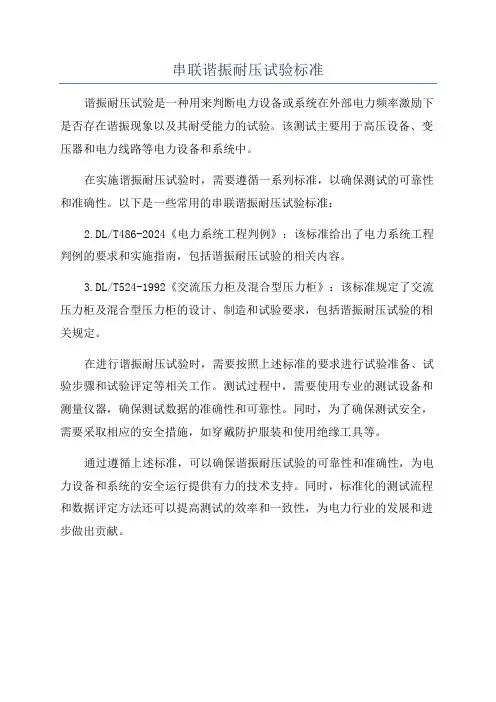

串联谐振耐压试验标准
谐振耐压试验是一种用来判断电力设备或系统在外部电力频率激励下是否存在谐振现象以及其耐受能力的试验。

该测试主要用于高压设备、变压器和电力线路等电力设备和系统中。

在实施谐振耐压试验时，需要遵循一系列标准，以确保测试的可靠性和准确性。

以下是一些常用的串联谐振耐压试验标准：
2.DL/T486-2024《电力系统工程判例》：该标准给出了电力系统工程判例的要求和实施指南，包括谐振耐压试验的相关内容。

3.DL/T524-1992《交流压力柜及混合型压力柜》：该标准规定了交流压力柜及混合型压力柜的设计、制造和试验要求，包括谐振耐压试验的相关规定。

在进行谐振耐压试验时，需要按照上述标准的要求进行试验准备、试验步骤和试验评定等相关工作。

测试过程中，需要使用专业的测试设备和测量仪器，确保测试数据的准确性和可靠性。

同时，为了确保测试安全，需要采取相应的安全措施，如穿戴防护服装和使用绝缘工具等。

通过遵循上述标准，可以确保谐振耐压试验的可靠性和准确性，为电力设备和系统的安全运行提供有力的技术支持。

同时，标准化的测试流程和数据评定方法还可以提高测试的效率和一致性，为电力行业的发展和进步做出贡献。

串联谐振耐压试验标准
电工串联谐振耐压试验，也称为谐振试验、串联响应试验，是检测绝缘材料宽频耐压性能的标准测试方法，它通常用于电气设备的绝缘评估，以确保存在谐振条件下的耐压性能并预防绝缘损坏。

它考察的是绝缘材料在高频、弱变化的谐振场中的电强度性能，而不是低频和静态场中的电强度性能。

谐振试验可以有效模拟实际绝缘材料在谐振条件下的耐压性能，根据谐振试验结果，做出合理的绝缘材料的电气安全的评估。

电工串联谐振耐压试验的标准主要有：
1、试验物体的特性：包括绝缘材料的特性参数，试验物体的形状、尺寸、材质和试验温度等。

2、试验电源：使用谐振试验电源，它是一个专门设计的可调式谐振电源,谐振频率,谐振电流,谐振电压,信号噪声比等均可得到调节。

3、试验试线：采用两电极耐压试验线连接试样，耐压侧和地线要进行绝缘保护。

4、试验方法：根据电工串联谐振耐压试验的测试原理，先以低频（50Hz）及静态场进行耐压测试，确定试样的绝缘降解值；然后开启谐振电源，调整谐振电压，以试样保护电容为调节判断点，继续测量，直到绝缘水平不再改变时结束测试。

如何用串联谐振给发电机做交流耐压试验
工频交流耐压试验是鉴定发电机绝缘强度的最有效和最直接的方法，由于试验电压与工作电压的波形、频率一致，因此对判断发电机能够投入运行具有决定性的意义，是发电机绝缘试验中一项关键性的试验。

特别注意：在进行交流耐压试验前，必须先对其它各项非破坏性试验结果，如绝缘电阻、吸收比、泄漏电流等进行综合分析判断后，才决定该发电机能否承受耐压试验的电压，以免在交流耐压试验中造成不应有的绝缘击穿。

如何用串联谐振给发电机做交流耐压试验，具体操作方法如下：
过流保护设定，按试验变压器高压侧额定电流的1.2倍整定。

例：该激励变压器高压侧额定电流为50A，所配置互感器为50/5，则其电流继电器应调整为5A。

过压保护设定，按试验时的电压的1.1倍整定。

例：该试验电压为39kV时，则其显示器应调整为43kV。

把分压器的电缆线接到控制台上高压电压两接线柱注意：所有地线必须接好，牢固可靠。

激励变压器上的高压电流接到控制台上高压电流两接线柱.
耐压时间整定：将时间继电器上的试验时间设置到所需的试验时间。

按上图所示连接好试验接线检查无误后，合上控制台的断路器，此时若调压器不在零位，调压器将自动回零。

不接通主电源，调节电抗器铁芯间隙，观察升降及间隙限位保护功能是否正常。

合闸主电源，按“升压”按钮，升压到电抗器上获得几百伏电压，通过改变气隙来调谐使输出电压达到最高，此时调谐完毕，即可升压，升压到试验电压值时，会自动耐压计时，到达设定耐压时间，设备自动降压到零。

断开主电源。

试验时，有关人员应加强对被试设备的监护，一旦出现异常现象，应将调压器迅速降压，并同时断开电源。

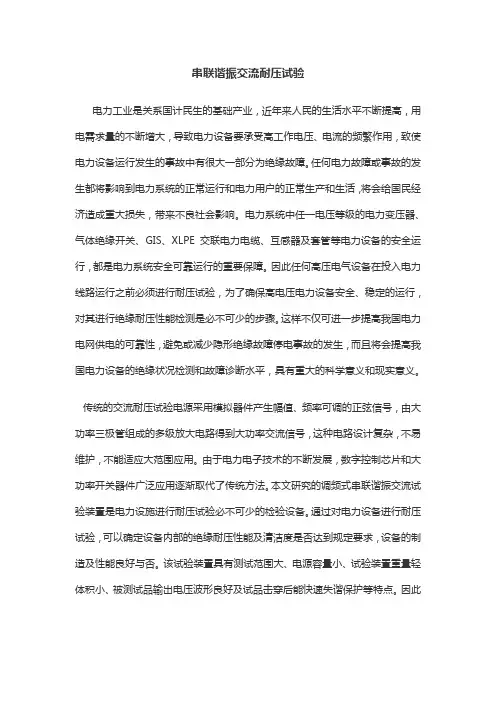

串联谐振交流耐压试验电力工业是关系国计民生的基础产业，近年来人民的生活水平不断提高，用电需求量的不断增大，导致电力设备要承受高工作电压、电流的频繁作用，致使电力设备运行发生的事故中有很大一部分为绝缘故障。

任何电力故障或事故的发生都将影响到电力系统的正常运行和电力用户的正常生产和生活，将会给国民经济造成重大损失，带来不良社会影响。

电力系统中任一电压等级的电力变压器、气体绝缘开关、GIS、XLPE 交联电力电缆、互感器及套管等电力设备的安全运行，都是电力系统安全可靠运行的重要保障。

因此任何高压电气设备在投入电力线路运行之前必须进行耐压试验，为了确保高电压电力设备安全、稳定的运行，对其进行绝缘耐压性能检测是必不可少的步骤。

这样不仅可进一步提高我国电力电网供电的可靠性，避免或减少隐形绝缘故障停电事故的发生，而且将会提高我国电力设备的绝缘状况检测和故障诊断水平，具有重大的科学意义和现实意义。

传统的交流耐压试验电源采用模拟器件产生幅值、频率可调的正弦信号，由大功率三极管组成的多级放大电路得到大功率交流信号，这种电路设计复杂，不易维护，不能适应大范围应用。

由于电力电子技术的不断发展，数字控制芯片和大功率开关器件广泛应用逐渐取代了传统方法。

本文研究的调频式串联谐振交流试验装置是电力设施进行耐压试验必不可少的检验设备。

通过对电力设备进行耐压试验，可以确定设备内部的绝缘耐压性能及清洁度是否达到规定要求，设备的制造及性能良好与否。

该试验装置具有测试范围大、电源容量小、试验装置重量轻体积小、被测试品输出电压波形良好及试品击穿后能快速失谐保护等特点。

因此调频式串联谐振交流试验装置能够广泛应用于电力设备耐压值检测，有效地检验电气设备绝缘耐压性能，保证了电力设备安全稳定可靠运行。

交流耐压试验方法国内外发展现状根据电力设备的耐压等级检测方法，绝缘耐压试验分为直流耐压试验和交流耐压试验两种。

直流耐压试验把高压直流电源作为试验电源，输出预定的高电压等级来对一定长度电力电缆进行试验，在以前的电力电缆的耐压值检测都是采用这种方法。

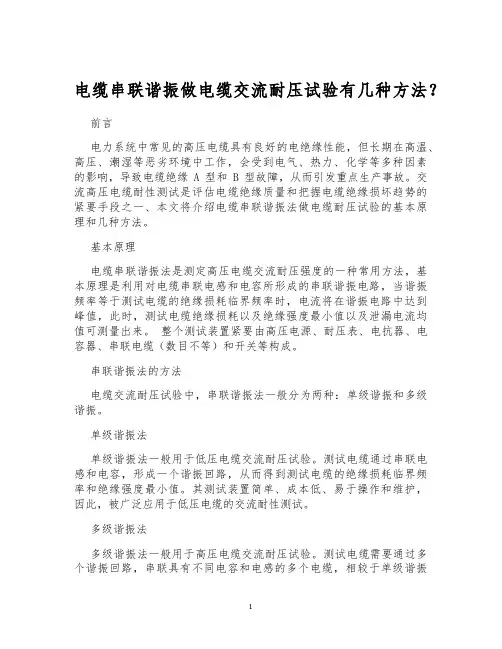

电缆串联谐振做电缆交流耐压试验有几种方法？前言电力系统中常见的高压电缆具有良好的电绝缘性能，但长期在高温、高压、潮湿等恶劣环境中工作，会受到电气、热力、化学等多种因素的影响，导致电缆绝缘A型和B型故障，从而引发重点生产事故。

交流高压电缆耐性测试是评估电缆绝缘质量和把握电缆绝缘损坏趋势的紧要手段之一、本文将介绍电缆串联谐振法做电缆耐压试验的基本原理和几种方法。

基本原理电缆串联谐振法是测定高压电缆交流耐压强度的一种常用方法，基本原理是利用对电缆串联电感和电容所形成的串联谐振电路，当谐振频率等于测试电缆的绝缘损耗临界频率时，电流将在谐振电路中达到峰值，此时，测试电缆绝缘损耗以及绝缘强度最小值以及泄漏电流均值可测量出来。

整个测试装置紧要由高压电源、耐压表、电抗器、电容器、串联电缆（数目不等）和开关等构成。

串联谐振法的方法电缆交流耐压试验中，串联谐振法一般分为两种：单级谐振和多级谐振。

单级谐振法单级谐振法一般用于低压电缆交流耐压试验。

测试电缆通过串联电感和电容，形成一个谐振回路，从而得到测试电缆的绝缘损耗临界频率和绝缘强度最小值。

其测试装置简单、成本低、易于操作和维护，因此，被广泛应用于低压电缆的交流耐性测试。

多级谐振法多级谐振法一般用于高压电缆交流耐压试验。

测试电缆需要通过多个谐振回路，串联具有不同电容和电感的多个电缆，相较于单级谐振法，多级谐振法更加精准明确、敏感，能够更好的测试出高压电缆的绝缘损耗临界频率和绝缘强度最小值。

该测试方法需要多种不同参数值的元器件，且对操作人员的要求更高，但是，其测试精度高，适用于高压电缆压力测试。

其他相关方法串联谐振法是耐压试验中常用的方法之一，但并不是唯一的测试方法。

其他一些方法包括：—电流递增法—分层递增电压试验法—交流短路电流法这些方法与串联谐振法相比各有优势和缺点，应依据实际情况进行选择。

结论电缆串联谐振法是电缆交流耐压试验中的常用方法之一，其基本原理是利用对电缆串联电感和电容所形成的串联谐振电路，由此可以得到电缆的绝缘损耗临界频率和绝缘强度最小值。

电缆串联谐振交流耐压测试方法电缆串联谐振交流耐压测试是指在交流电缆系统的安装和运行过程中，通过对接地电缆的绝缘的串联谐振交流电压进行测试，以验证其绝缘性能是否符合要求的一种测试方法。

这种测试方法可以有效地判断电缆的绝缘质量，避免因为电缆绝缘损坏而造成电气事故。

下面将详细介绍电缆串联谐振交流耐压测试方法。

1.测试设备的准备-谐振电源：提供串联谐振交流电压的电源设备。

-负载电抗器：用于调节串联谐振电流的大小。

-高压检测仪表：用于检测电缆上的电压和电流。

-牵引电缆：用于将谐振电源和负载电抗器连接起来。

2.测试准备工作-将谐振电源的输入端和输出端连接好，确保其正常工作。

-将负载电抗器的输入端和谐振电源的输出端连接好，并根据需要进行调节。

-将负载电抗器的输出端和牵引电缆的一端连接好，另一端则连接到待测试的电缆上。

3.测试操作步骤-打开谐振电源，并设置好所需的串联谐振电压和频率。

-调节负载电抗器，使得负载电流达到测试要求。

-使用高压检测仪表对电缆的绝缘电压和电流进行监测，并记录下测试数据。

-根据测试结果判断电缆的绝缘性能是否符合要求。

4.测试注意事项-测试前需要对测试设备进行校验和保养，确保其正常工作。

-测试时应注意安全，避免电击和短路等事故的发生。

-测试时应严格按照要求进行操作，确保测试数据的准确性和可靠性。

-测试结束后应及时关闭设备，并对测试数据进行整理和分析。

总结：电缆串联谐振交流耐压测试方法是一种有效的测试手段，可以对电缆的绝缘性能进行评估和监测。

通过该测试方法可以发现电缆中可能存在的绝缘缺陷和故障，及时采取措施进行修复和更换，确保电缆系统的安全和可靠运行。

在实际的工程中，应根据具体的要求和情况，合理选择测试设备和参数，并严格按照标准操作进行测试，以获得准确可靠的测试结果。

串联谐振耐压试验原理讲解
1谐振耐压试验
谐振耐压试验是电子测试中常用的一种等离子体试验方法。

它是一种利用谐振器技术，结合测试电路来验证样品是否能够抵抗很高的频率偏离或脉冲电压的一项测试。

这种试验方法对于查验电气应用于电子产品、工艺品及其它种类制品是必不可少的。

2谐振耐压试验原理
谐振耐压试验的基本原理是在把样品安装在“T”形测试框中，施加一定频率的正弦交流电压，通过一个低阻抗补偿网络连接测试框内外之间，引入一定频率和幅度的正弦交流电压，用来激励框内外的等离子体产生强烈火花。

在此过程中，可以检测出被试样品对各种外界脉冲电压的抵抗能力，也可以用它来测量出具有良好绝缘性能的电铜线。

波形分析器可以检测出频率的偏离，电压的幅度以及其变化情况，用于发现短路等故障现象，从而分析它们的幅值大小、消耗的能量及持续的时间等参数，以此来判断产品的质量。

3注意事项
谐振耐压试验在进行时需要注意一些事项，首先，试验室中要有足够的安全保护。

其次，试验电路要完整，接触质量要好，接地对穿线要缩短，接触头表面要清洁，同时也要充分准备安全用品，如金属
护罩、雷电流继电器和火焰抑制器等。

最后，应6356坚持产品试验过程中严格遵守相应的安全规程，以保障测试人员及被测产品安全。
