JSA聚合物水泥防水涂料

聚合物水泥防水涂料1、产品简介聚合物水泥基（JS）防水涂料（又名聚合物防水浆料、高分子聚合物防水胶）是一种高性能丙烯酸类高分子聚合物水泥基防水材料。

它是由耐酸碱、抗老化、高弹性的丙烯酸高分子聚物添加其他助剂乳化而成。

通过添加一定比例水泥，可以配制成适合不同部位的防水涂料。

2、产品特点性价比高：粘结力强，耐候性好，可抗高低温，与水泥混合形成的水泥基防水层，防水寿命长。

与基材粘结强：与水泥按照一定的比例混合后，可在潮湿的基面上施工，实干后与基体形成一个防水整体，而不会产生空鼓、脱落、窜水等现象。

施工简便：聚合物浆料由于添加特殊的活性物质改性，可以直接与水泥或水泥砂浆混合施工，且相容性极好。

环保：该产品无毒、无害、无污染，属于国家级重点推广环保产品。

3、适用范围地下室、地下水道、电梯井、阳台、卫生间、屋面、桥梁的防水、防渗和防潮工程。

也可用于建筑的外墙、内墙的防水、防渗和防潮。

其中I型产品适用活动较大的基层，II 型和III型号产品适用于活动较小的基层。

4、执行技术标准GB/T 23445-2009《聚合物水泥防水涂料》5、聚合物水泥基防水涂料分项施工工艺（1）基面要求1)清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行。

2)防水层基面要有足够强度，并要求平整、无起砂、无起皮、空鼓、砂眼及凹凸不平现象，确保基层清洁、干燥。

对基层表面有蜂窝、裂缝等缺陷的先要进行修补。

3)对基层含水率无要求，基面若有明水，扫除即可施工。

4)阴阳角应采用水泥砂浆抹成圆弧角。

5)基层表面无露筋现象。

（2）施工流程基面处理→整体涂刷第一道聚合物水泥基防水涂膜（纵向）→整体涂刷第二道聚合物水泥基防水涂膜（横向）→涂刷第三道聚合物水泥基防水涂膜（必要时）→检查、修整→组织验收（3）施工方法1)基面处理：用铁铲、扫帚等工具清除施工垃圾，如遇污渍需用溶剂清洗，基层有缺损或跑砂现象，需重新修整，阴阳角部位在找平时做成圆弧形。

js聚合物防水涂料规格厚度标准一、引言JS聚合物防水涂料是一种常用于建筑物防水的涂料材料，在建筑工程中起到防水密封的作用。

为了确保涂料的质量和施工效果，制定一套规格厚度标准非常重要。

本文将详细介绍JS聚合物防水涂料的规格厚度标准。

二、涂料种类及规格要求JS聚合物防水涂料有多种不同的种类，其中常见的有丙烯酸、聚氨酯、环氧树脂等。

不同种类的涂料需要满足不同的规格要求，以确保其性能和使用寿命。

1. 丙烯酸聚合物防水涂料：- 固体含量：丙烯酸聚合物防水涂料的固体含量应该在40%以上，以保证涂布后干膜的厚度。

- 干膜厚度：丙烯酸聚合物防水涂料的干膜厚度一般为1.0mm以上，以达到较好的防水效果。

- 耐水性：丙烯酸聚合物防水涂料应具备良好的耐水性能，耐水压力应达到2MPa以上。

2. 聚氨酯防水涂料：- 固体含量：聚氨酯防水涂料的固体含量应不低于30%，以保证施工后干膜的稳定性。

- 干膜厚度：聚氨酯防水涂料的干膜厚度一般为0.6mm以上，以确保其防水效果。

- 耐候性：聚氨酯防水涂料应具备较好的耐候性，能够在不同气候条件下保持稳定的性能。

3. 环氧树脂防水涂料：- 固体含量：环氧树脂防水涂料的固体含量应该在50%以上，以确保其较高的质量。

- 干膜厚度：环氧树脂防水涂料的干膜厚度一般为0.5mm以上，以提供可靠的防水层。

- 弯曲性：环氧树脂防水涂料应具备良好的弯曲性，以适应建筑物结构的变化。

三、施工厚度标准为了确保JS聚合物防水涂料的使用寿命和防水效果，施工厚度的标准非常重要。

一般情况下，施工厚度应符合以下标准：1. 基层处理：- 基层清理：在进行涂料施工前，基层应进行彻底清理，保证基层的平整和干燥。

- 基层平整度：基层的平整度应满足设计要求，不得存在明显的凹凸不平。

2. 涂料防水层：- 丙烯酸聚合物防水涂料：涂布厚度一般为1.0-1.5mm。

- 聚氨酯防水涂料：涂布厚度一般为0.6-1.0mm。

- 环氧树脂防水涂料：涂布厚度一般为0.5-1.0mm。

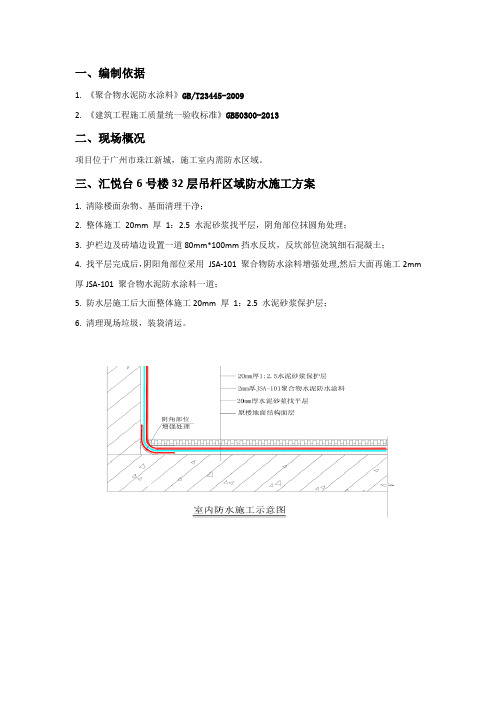

一、编制依据1. 《聚合物水泥防水涂料》GB/T23445-20092. 《建筑工程施工质量统一验收标准》GB50300-2013二、现场概况项目位于广州市珠江新城，施工室内需防水区域。

三、汇悦台6号楼32层吊杆区域防水施工方案1. 清除楼面杂物、基面清理干净；2. 整体施工20mm 厚1：2.5 水泥砂浆找平层，阴角部位抹圆角处理；3. 护栏边及砖墙边设置一道80mm*100mm挡水反坎，反坎部位浇筑细石混凝土；4. 找平层完成后，阴阳角部位采用JSA-101 聚合物防水涂料增强处理,然后大面再施工2mm 厚JSA-101 聚合物水泥防水涂料一道；5. 防水层施工后大面整体施工20mm 厚1：2.5 水泥砂浆保护层；6. 清理现场垃圾，装袋清运。

四、JSA-101施工工艺1）基层清理→刷基层处理剂→现场配料→细部附加处理→第一遍涂膜→第二遍涂膜→……→面层涂膜→防水层闭水试验→工程质量验收。

2）聚合物水泥基防水涂料的配合方法是先将液料和水倒入搅拌桶中，在手提搅拌器的不断搅拌下将粉料徐徐加入，至少搅拌5 分钟，彻底搅拌均匀，呈浆状且无团块。

JSA- - 101 Ⅱ型涂料的配合比：（1）底涂层：液料：粉料：水=10：12：10～14；（2）中间涂层：液料：粉料：水=10：12：0～2；（3）面涂层：液料：粉料：水=10：12：4～6。

3）施工注意事项1、运送、放置施工机具和料桶时，注意在已施工涂膜层上垫纸板保护；2、操作人员应穿干净软底鞋，施工过程中严禁踩踏未干防水涂层；3、涂膜防水层不应有露底、开裂、孔洞等缺陷；4、严禁在施工完成的防水层打孔凿洞。

五、施工安全保证措施1、施工前对现场工人进行安全教育、技术交底，施工中严格遵守安全规章制度，严禁违章作业；2、施工人员必须穿工作服，软底鞋；3、施工现场一切用电设施必须安装漏电保护装置，电动工具按操作标准正确使用；4、施工现场应清除易燃物，并备有足够的灭火器等消防器材，消防通道要保持畅通。

聚合物水泥防水涂料JS2技术标准一、简介在建筑行业中，防水工程是至关重要的一环。

聚合物水泥防水涂料被广泛应用于地下室、水池、水箱等建筑物的防水工程中，其技术标准对于产品质量和施工效果起着至关重要的作用。

本文将就聚合物水泥防水涂料JS2技术标准展开深入探讨，以便读者能够更全面地了解该标准，并对聚合物水泥防水涂料有更深入的理解。

二、聚合物水泥防水涂料JS2技术标准的基本要求1. 产品性能要求聚合物水泥防水涂料JS2技术标准中，对于产品的性能有着明确的要求。

涂料的粘结强度、耐水性、耐温性、耐老化性等性能指标都有相应的规定，以保证产品在不同环境和使用条件下都能够发挥良好的防水效果。

2. 施工工艺要求除了产品性能要求外，聚合物水泥防水涂料JS2技术标准还对施工工艺提出了要求。

施工工艺要求包括基层处理要求、涂料施工方法、涂料干燥时间、涂料层厚度等，这些要求旨在保证施工过程中能够达到预期的防水效果。

3. 质量控制要求对于产品的质量控制是聚合物水泥防水涂料JS2技术标准中非常重要的一环。

规定了产品的检测标准、取样方法、质量合格率等内容，以确保生产过程中能够生产出符合标准要求的产品。

三、聚合物水泥防水涂料JS2技术标准的个人理解与观点根据我对聚合物水泥防水涂料JS2技术标准的理解，我认为该标准的制定是非常必要的。

标准的制定可以规范产品的生产和施工过程，减少质量问题和安全隐患的发生，保障了建筑物的防水效果。

然而，需要注意的是，标准的制定和执行需要与时俱进，及时修订和更新标准内容，以适应市场和技术的发展。

四、总结与回顾通过对聚合物水泥防水涂料JS2技术标准的深入探讨，我们对该标准有了更深入的了解。

标准的制定是为了规范产品的生产和施工过程，保障防水工程的质量和安全。

而个人认为，标准的修订和更新也是非常重要的，以适应市场需求和技术发展的变化。

在这篇文章中，我根据指定的主题“聚合物水泥防水涂料JS2技术标准”，对聚合物水泥防水涂料JS2技术标准的基本要求进行了深入分析，探讨了产品性能要求、施工工艺要求和质量控制要求，并提出了个人的理解与观点。

JS复合防水涂料（聚合物水泥基复合防水涂料）低量柔性Φ10mm轴，-5℃ 无裂纹粘结强度Mpa ≥1.0*标准配比：粉料：液料=3：2（重量比）五、使用方法按照我公司提供的物料比例粉料：液料=3：2（重量比），将粉料慢慢加入液料中，用电动搅拌器（每分钟350-450转）充分搅拌至均匀细腻，不含团粒的混合物，搅拌时间约5分钟，用滚刷或刮板涂覆，后一次涂覆必须等前一次干固后才能进行。

六、施工要点1、基面要求：必须平整、牢固、干净、无明水、无渗漏；裂缝处须修补找平，渗漏处须进行堵漏处理，阴阳角做成圆弧状。

2、针对不同的防水工程要求，相应提供四种施工方法供参考：施工方案参考用量kg/㎡液料涂层厚度mm 工种A方案 2.5 1.2 打底涂层→下涂层→上涂层B方案 3.5 1.5 打底涂层→下涂层→中途层→上涂层C方案 3.5-3.8 1.8-2.0 打底涂层→下涂层→无纺布→中途层→上涂层备注重量配合比例：打底涂层粉:液：水=3：2：6下涂层、中涂层、上涂层→粉：液：水=3：2：1无纺布材质：聚酯，单位重量36-60/㎡、厚度0.25-0.45*适用范围A方案：普通防水要求B方案：较高防水要求C方案：加强型防水要求3、涂覆：用滚刷或刮板涂覆，根据选定的工法按次序逐层完成，各层之间的时间间隔以前一层涂膜干固不粘手为准，现场温度低、湿度大、通风差，干固时间会长些，反之较短。

对于C方案施工方法，其下涂层与无纺布和中涂层必须连续施工，不能间隔，使其与涂层形成整体。

4、涂覆时尽量做到均匀一致，不可有局部沉积现象，打底涂层要重复多刷几次保证涂料与基层之间不留气泡，充分粘结，若做保护层，可在防水层最后一次涂覆后立即撒上粗砂，以增强涂层与保护层的粘结力。

七、注意事项1、不能在0℃以下或雨天施工。

2、防水层完工5天后，有条件的可做蓄水检验，如天气潮湿或通风不良，涂料干固慢，则检验时间往后延，一般蓄水24小时检验无渗漏为合格。

聚合物水泥防水涂料标准聚合物水泥防水涂料(又称JS复合防水涂料),自1995年投产以来,至今已有20余个省,市近100家生产企业,年产能力约5万t,2000年实际产量约1.2万t,已广泛应用于国内屋面,地下室,厕浴间,外墙等上千项建筑防水工程,施工面积约400万m2.该防水涂料经过几年工程实践考验,施工部门反映技术性能良好,防水效果较突出,为此已被建设部编入“住宅建筑推荐用防水材料产品目录”.但迄今为止该产品只有企标或地方规范,尚无统一的行业标准,各厂企标试验方法与技术指标极不统一,直接影响了产品的性能提高与推广应用.为了促进JS复合防水涂料的进一步发展,加强产品的质量控制,1999年11月,国家建材局下达了《聚合物水泥防水涂料》行业标准的编制计划,由河南建筑材料研究设计院,北京金汤建筑防水技术开发有限责任公司负责起草.该标准已于20 01年4月在北京由全国轻质与装饰装修建材标委会主持审议通过,不久将颁布执行.该标准的贯彻实施,将对该产品质量的提高,市场的规范以及指导设计施工,扩大推广应用发挥重要作用.1标准制定的根据与原则1.1积极采用国际标准与国外先进标准,以提高标准的科学性与可比性.经检索与查新,国际标准和主要先进国家标准中均无有关聚合物水泥防水涂料的产品标准,故本标准主要试验方法参照采用了日本JISA6021《屋面用防水涂料》标准.试验项目和技术指标大部分也是参考了日本JISA6021和韩国“混入水泥的聚合物防水材料(标准提案)”的性能指标以及新加坡“水泥基防水膜”标准技术指标,参考的具体项目在“技术内容说明”一章中阐述.1.2实事求是,符合国情,使标准具有较强的实用性.制定本标准时,综合考虑了生产,施工与使用部门的需要,考虑了地上与地下防水工程不同应用部位的需要.所定试验项目与技术指标一方面与GB50207《屋面工程技术规范》和新修订的《地下工程防水技术规范》等国家标准相协调,同时也考虑了与其它防水材料(包括防水涂料)标准的一致性,使之具有较强的实用性.1.3制定的标准,应既有先进性,又要考虑企业的实际条件,使之具有可操作性.本标准的制定,一方面参照采用了国外同类产品的标准化资料,同时又兼顾了国内生产企业的实际条件与水平,并充分体现了JS涂料的性能与特点.设立的技术指标作到宽严适度,科学合理,选取的试验方法先进适用,繁简相宜,具有可操作性.1.4本标准用来检验与评价材料的质量,意在确定产品的最低性能,有关施工技术与应用规程不属于本材料标准的范围. 2标准的主要内容与说明2.1产品分类与适用范围本标准主要按产品用途和所用原料与性能分为I型和II型,I型为聚合物乳液用量较多,水泥用量较少的高聚灰比产品,特点是断裂伸长率较大,拉伸强度和粘结强度较低,可承受较大的基层裂缝变形主要适用于非长期浸水环境下的建筑防水工程,如屋面,墙面等部位.Ⅱ型为水泥用量较多,聚合物乳液用量较少的低聚灰比产品.特点是拉伸强度和粘结强度较高,主要适用于长期浸水环境下的建筑防水工程,如厕浴间,地下室等部位.2.2试验项目与试验方法的确定2.2.1试验项目的确定本标准共设立了8个试验项目,其中有涂料固化前的固含量与干燥时间测定,涂膜本体拉伸强度,断裂伸长率及其热,碱,紫外线处理后保持率与伸长率测定,以及潮湿基面粘结强度,低温柔性,不透水性和抗渗性测定.上述项目是参照国外标准并结合国内工程应用需要和企业现况确定的.所列项目大多是国内多数企业标准中选用的,也是北京市防水材料产品认证规范和广东省防水工程规范等地方标准中列有的.有关干燥时间,拉伸强度(包括热,碱,紫外线处理条件)和断裂伸长率(包括热,碱,紫外线处理条件)以及不透水性,粘结强度等试验项目,在日本,韩国,新加坡的标准化资料中均设有类似项目.为满足地下工程需要,专门设立了抗渗性试验.本标准选定的技术要求项目带有一定的普遍性,可表征产品的防水和施工性能,同时又考虑了地下工程的特殊要求.2.2.2试验方法的确定本标准的试验方法主要采用现行的国家标准GB/T16777-1977《建筑防水涂料试验方法》,该标准大部分试验方法引用日本标准JISA6021《屋面用防水涂料》.本标准还参照新修订的JISA6021,即将处理后的拉伸强度以保持率表示,断裂伸长率以实测值表示.有关制备涂膜试片时采用的烘干处理方法亦是参照JISA6021规定进行的.涂膜抗渗性试验方法主要是参考JC474-92(96)《砂浆,混凝土防水剂》中的透水压力比试验的有关规定,考虑到聚合物水泥防水涂料的特点和长期浸水环境的要求,本标准对试件制备程序,养护方式和试验结果表述作了适当的补充与改动.例如:1)取消了基准试件,直接用在0.3~0.4MPa压力下透水的砂浆试件作抗渗性试验;2)为便于观察在抗渗条件下涂膜在潮湿基面上的粘接效果,本标准规定涂膜做在背水面上;3)增加潮湿环境养护条件的规定,试件放入水泥养护箱(室)进行养护;4)试验终点判定改为3个试件有2个透水即中止试验.潮湿基面粘接强度试验方法主要是参照GB/T16777第6章标准条件下粘结强度的测试方法,为在潮湿环境下应用,对上述方法作了一定的改动,即:1)半“8”字形砂浆块涂膜前应浸水24h,以保证砂浆块处于饱和吸水状态;2)为模拟潮湿环境条件,采用水泥标准养护箱(室)作为养护条件;3)试验时由电动抗折机改用拉力试验机,采用50mm/min拉速,与抗折机10N/ s速度相当;4)增加了试验结果的计算方法.原文地址：/tech/13974.html。

地下室外墙JS防水涂料施工工艺施工部位：人防地下室外墙防水施工材料：主材：东方雨虹环保型jsa-101聚合物水泥防水涂料检测依据：jc/t894-2001辅材：缓凝型防腐王刚性防水砂浆、水泥基为扩散结晶型防水涂料施工步骤：1、基面预处理一、基面预处理1、基面必须清洁完整稳固，无杂物以免降低或阻碍防水材料与基面的粘结。

2、所有穿墙拉杆必须切除术至根部，用水泥砂浆加固完备。

3、所有穿墙管线必须安装牢固，接缝严密，收头圆滑，不得有任何松动现象。

4、存有孔洞、蜂窝、碎裂、渗水等瑕疵的基面，须缓凝型防腐王刚性防水砂浆展开加固。

5、不允许有露筋现象。

6、处置不好的基面维持干燥但不积水。

二、地下室防水层施工1、按基面处置方法处置不好基面。

2、用刷子或滚筒进行防水涂料的施工。

3、第一层防水层干活后（约2-4小时，具体内容视施工时温/湿度而的定）以相互横向方向刷上第二层。

4、根据设计要求，1.5mm厚js防水涂料。

按四层施工法施工：底涂、下层、中层、面涂。

防水涂料应涂刷均匀，无积洼。

因地下室剪力墙未做抹灰层，表面较为粗糙，防水材料用量相应增加，按北京东方雨虹公司的jsa-101涂料，理论标准用量为0.84kg/m2/层，厚度为0.4mm。

根据现状，经测试，第一涂、第二涂均为1.2kg/m2，第三涂为1.1kg/m2，第四涂为1.0kg/m2。

平均每涂材料用量为1.125kg/m2。

每平方米jsa-101涂料用量为4.5kg。

涂膜总厚度为1.3~1.8mm。

5、顺利完成后的东方雨虹jsa-101柔性防水层，通常保洁4-5天。

6、雨虹jsa-101柔性防水完毕后，须做一层保护层。

（泡沫板也可，水泥砂浆也可）。

7、施工砂浆保护层时，特别注意维护不好jsa-101柔性防尘涂膜，严禁损坏。

三、节点防水处理1、钢筋混凝土结构表面裂缝处置：先用水泥渗透型涂刷1-2遍，再用jsa-101柔性防水涂料涂刷两遍加固。

2、工缝处置：先清理施工缝，用水泥渗透结晶型顺施工缝涂刷1-2遍，再用jsa-101柔性防水涂料涂刷一遍加固后再加贴无仿布。

聚合物水泥基防水涂料（JS类）防水施工工艺标准聚合物水泥防水涂料(JS类)施工工艺标准1 适用范围本标准适用于建筑工程中的厕浴间防水及旧防水层维修。

2 施工准备2.1 材料2.1.1 聚合物水泥防水涂料(JS类)2.1.1.1聚合物水泥防水涂料性能质量要求，见表1。

表1技术指标序号试验项目 I型 II型 1 固体含量，% ? 65表干时间，h? 4 干燥2 时间实干时间，h? 8 3 1.2 1.8 拉伸强度(无处理)MPa ?4 200 80 断裂伸长率(无处理)% ?5 低温柔性，Φ10?棒 ,10?无裂纹——6 不透水性，0.3Mpa，30min 不透水不透水7 潮湿基面粘结强度，MPa? 0.5 1.0 2.1.1.2 JS类防水涂料应无毒、无害、无污染、耐老化，可在潮湿基面上施工。

2.1.1.3 材料进场应有检测报告、出厂合格证。

材料进场时按规定做有见证取样复试，待复试合格后方可进行施工。

2.1.2 胎体增强材料，用做附加层，材料要求见表2表2质量要求项目聚酯无纺布化纤无纺布玻纤网布外观均匀，无团状，平整无折皱纵向 ?150 ?45 ?90 拉力(N/50mm) 横向 ?100 ?35 ?50纵向 ?10 ?20 ?3 延伸率(,) 横向 ?20 ?25 ?3 2.1.3 水泥32.5级普通硅酸盐水泥，用于修补基层及配制水泥砂浆保护层。

2.1.4 砂中砂，粒径2mm,3mm，含泥量不大于3,。

2.2 机具设备电动搅拌器、拌料桶、油漆桶、塑料或橡胶刮板、油漆刷、滚刷、弹簧秤等。

2.3 作业条件2.3.1 找平层应抹平压光，坚固平整，不得有空鼓、开裂及起砂等缺陷。

2.3.2 找平层的泛水坡度不小于1%，不得局部积水。

2.3.3 找平层按图纸设计要求，在转角处要抹成小圆弧。

2.3.4 地漏、套管标高正确。

12.3.5 与找平层相连接的管件、卫生洁具、地漏、排水口等必须安装牢固、堵洞严密、振捣密实、收头圆滑，管根周围应留20mm×20mm凹槽用密封膏嵌填。

JS聚合物水泥防水涂料是我们会经常听到一种建筑用防水涂料，它是由合成高分子聚合物乳液与无机粉料复合而成的一种双组分新型防水材料。

其原理是利用高掺量的聚合物来改性水泥，当涂层固化后，聚合物形成连续的膜，与水泥水化产物交织在一起，形成一个柔软而坚固的涂膜，从而起到防水作用。

那么如何只用这种JS聚合物水泥防水涂料才能发挥更好的防水效果呢？下文为大家做介绍。

（JS聚合物水泥防水涂料-图例）JS聚合物水泥防水涂料根据类型分类：I型：以聚合物为主的防水涂料II型．III型：以水泥为主的防水涂料I型产品主要用于基材稍有变形，非长期浸水环境下的建筑防水工程；II型．III 型产品适用于长期浸水环境下的建筑防水工程。

JS聚合物水泥防水涂料的性能特点1.能在潮湿或干燥的多种材质基面上直接施工并粘接牢固。

2.整个防水层无接缝，在曲线异型结构等复杂部位的防水处理上更显其优越性。

3.优异的弹性和柔韧性，涂膜具有承受建筑物沉降．干缩．温差变形而不开裂的能力4.施工作业安全．无特殊要求．工期短5.可掺和颜料做彩色涂层，可做暴露是屋面防水。

6.涂层无毒．无污染．可用于饮用水工程。

（JS聚合物水泥防水涂料-图例）JS聚合物水泥防水涂料材料组成材料由液料和粉料组成。

液料的话100%的乳液和0.1%消泡剂；粉料由无机胶凝材料普通硅酸盐水泥10-30%．200目石英粉50%，325目重钙20-40%，其他添加剂0-2%推荐参考配方I型：液料粉料1：1II型：液料粉料1：2III型：液料粉料1：2.5聚合物水泥防水涂料使用方法1.基面必须平整、坚固、干净、无明水，不平整处须先找平，阴阳角应做成圆弧角。

2.按规定比例取料，如需要加水，先加在液料中，用搅拌器边搅拌边加入。

充分搅拌均匀直至料中不含团粒（搅拌时间3分钟以上，最好不用手搅拌）。

打底层涂料的重量的配比：液料：粉料：水=（Ⅰ）10：10：10，（Ⅱ）10：10：10，用量约0.5kg/㎡；下层、中层和上层涂料按重量计配比为：液料：粉料：水=（Ⅰ）10：7：0-1，（Ⅱ）10：10：0-2，每层约1kg/㎡。
