汇川变频器配套输出电抗器适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：输入电抗器、输出电抗器、直流电抗器。
1、输入电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、输出电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
汇川变频器输出电抗器概述变频器专用输出电抗器，是依靠线圈的感抗来阻碍电流变化的电器，抑制变频器产生的高次谐波，其通常串联于变频器出线端和负载之间，并因此而得名。
汇川变频器输出电抗器功能1、降低工频暂态过电压，这是利用变频器专用输出电抗器的空载或轻负荷线路上的电容效应来实现的；2、改善长输电线路上的电压分布；3、缓解变频器输出端的三相不平衡现象，减轻线路上的能量损失；使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动；4、降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象。
汇川变频器输出电抗器结构特点1、常见的变频器专用输出电抗器，一般都是铁芯干式；2、变频器专用输出电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证变频器专用输出电抗器气隙在运行过程中不发生变化；3、变频器专用输出电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；4、变频器专用输出电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时的涡流发热现象；5、变频器专用输出电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡铜管端子；6、变频器专用输出电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
一， 变频器各点主要波形：C4直流电抗器输入电抗器12346U V WP+N-123L1L2L3L1变频器市电输入12346R S TP+N-负载123R S T输出电抗器二，变频器干扰途径三，各种电抗器在变频器中的作用a)输入电抗器和直流电抗器：在变频器的输入电流中频率较低的谐波分量（5次谐波、7次谐波、11次谐波、13次谐波等所）所占的比重是很高的，它们除了可能干扰其他设备的正常运行之外，还因为它们消耗了大量的无功功率，使线路的功率因数大为下降。
在输入电路内串入电抗器是抑制较低谐波电流的有效方法。
根据接线位置的不同，主要有以下两种：输入交流电抗器: 串联在电源与变频器的输入侧之间。
其主要功能有：通过抑制谐波电流，将功率因数提高至（0.75-0.85）；削弱输入电路中的浪涌电流对变频器的冲击；削弱电源电压不平衡的影响。
直流电抗器：串联在整流桥和滤波电容器之间。
它的功能比较单一，就是削弱输入电流中的高次谐波成分和减小浪涌电流。
但在提高功率因数方面比交流电抗器有效，可达0.95，并具有结构简单、体积小等优点。
其他区别：1，输入电抗器对于变频器的传导干扰有抑制作用，直流电抗器没有；2，电网输入电压不平衡时，由于三相电流有耦合的缘故，直流电抗器会引起输入电流的不平衡，而输入电抗器则没有这一问题；3，电压利用率：由于输入电抗器位于交流输入侧，电抗器上的交流压降会对电压利用率有一定的影响。
4，成本差异：由于直流电抗器工作时，负载电流是连续的流过直流电抗器，而输入交流电抗器的三个线包是间断地流过电流的，因此直流电抗器的利用率要高。
反映在成本上就是：在满足同样的谐波电流要求的情况下，输入交流电抗器的成本要比直流电抗器高很多。
b）输出电抗器：输出电抗器也分为两种：普通的输出电抗器（参数及要求与输入电抗器相同）和正弦波电抗器正弦波电抗器用于把变频器输出的PWM调制波滤波成正弦波电压波形，主要应用于特殊场合，在此不作讨论；下面主要分析普通的输出电抗器：为了抑制干扰信号从变频器通过电源线传导干扰到电源从电动机。
丹佛斯变频器配套输出电抗器适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：输入电抗器、输出电抗器、直流电抗器。
1、输入电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、输出电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。
常规规格都有现货，批量生产，价格优惠。
丹佛斯变频器输出电抗器概述变频器专用输出电抗器，是依靠线圈的感抗来阻碍电流变化的电器，抑制变频器产生的高次谐波，其通常串联于变频器出线端和负载之间，并因此而得名。
丹佛斯变频器输出电抗器功能1、降低工频暂态过电压，这是利用变频器专用输出电抗器的空载或轻负荷线路上的电容效应来实现的；2、改善长输电线路上的电压分布；3、缓解变频器输出端的三相不平衡现象，减轻线路上的能量损失；使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动；4、降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象。
丹佛斯变频器输出电抗器结构特点1、常见的变频器专用输出电抗器，一般都是铁芯干式；2、变频器专用输出电抗器的铁芯，采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证变频器专用输出电抗器气隙在运行过程中不发生变化；3、变频器专用输出电抗器的线圈，采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；4、变频器专用输出电抗器的芯柱部分紧固件，采用无磁性材料，减少运行时的涡流发热现象；5、变频器专用输出电抗器的外露部件，均采取了防腐蚀处理，引出端子采用镀锡铜管端子；6、变频器专用输出电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
30KW变频器配套制动电阻CRRB-6000W20RJ上海昌日电子科技有限公司是专业制造高低压电抗器，变压器，变频器配套元件厂家，欢迎新老顾客来电咨询。
变频器配套元件：波纹电阻器，铝壳电阻器，功率电阻箱，不锈钢电阻器，三相输入滤波器，三相输出滤波器等。
壹，30KW变频器配套波纹电阻的作用当变频器带动的电机或其他感性负载在停机的时候，一般都是采用能耗制动的方式来实现的，就是把停止后电机的动能和线圈里面的磁能都通过一个别的耗能元件消耗掉,从而实现快速停车。
当供电停止后，变频器的逆变电路就反向导通，把这些剩余电能反馈到变频器的直流母线上来，直流母线上的电压会因此而升高，当升高到一定值的时候，变频器的1000W波纹电阻就投入运行，使这部分电能通过电阻发热的方式消耗掉，同时维持直流母线上的电压为一个正常值。
波纹电阻CRRB-6000W20RJ型号CRRB- □W/□RJ阻值客户自选功率400W波纹电阻型号30KW变频器配套波纹电阻CRRB-6000W20RJ参数表名称波纹电阻品牌上海昌日型号CRRB-6000W20RJ 材料线绕匹配变频器30KW 类型通用性性能通用外形圆柱形允许偏差±5% 额定功率1560W 冷却方式自冷产地上海厂家上海昌日电子科技有限公司2、CRRB-6000W20RJ波纹电阻技术性能制动方式自动电压跟踪方式反映时间1ms以下有多种噪声电网电压300-460V，45-66Hz动作电压700V直流，误差2V滞环电压20V制动力巨通常130% ,最大150%保护过热，过电流，短路滤波器有噪声滤波器防护等级IPOO3、CRRB-6000W20RJ波纹电阻计算方法:制动力矩1000W波纹电阻92% R=780/电动机KW100% R=700/电动机KW110% R=650/电动机KW120% R=600/电动机KW注：①电阻值越小，制动力矩越大，流过制动单元的电流越大;②不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件;③制动时间可人为选择;④小容量变频器(≤30KW)一般是内接制动单元和1000W波纹电阻的;⑤当在快速制动出现过电压时,说明电阻值过大来不及放电，应减少电阻值.贰，30KW变频器配套波纹电阻结构由三部分组成采用陶瓷管作为骨架，用制作成波纹状合金电阻丝均匀地绕制在骨架上，表面有耐高温的绝缘涂料，安装方便，具有良好散热能力，可用于变频器制动，伺服系统，电源灯电器。
变频器输入电抗器和输出电抗器的作用1．输入电抗器在通用变频器应用场合，为了抑制谐波的影响，通常在变频器的进线端加装输入电抗器（如图所示）。
电抗器又称进线电抗器、交流电抗器或电源协调电抗器，它除了能有效地抑制谐波，改善功率因数外，还能够限制电网电压突变和操作过电压引起的电流冲击。
输入电抗器通常串接在电源和变频器输入端之间，与无线电噪声滤波器EIL（射频干扰滤波器）一起使用时应串联连接。
有的变频器在中间直流回路中加装直流电抗器以补偿无功功率，同时也有抑制谐波的功效。
如果有必要，可以采取这一措施，以有效地改善系统的功率因数，降低无功功率的传输，使无功功率得到补偿。
如果配合得当，可将功率因数提高到0.95以上，同时也对降低谐波分量起到一定的作用，另外，直流电抗器能使逆变器运行稳定，并限制短路电流。
因此，很多变频器厂商对55kW以上的变频器随机配套直流电抗器。
如图所示为不同规格的直流电抗器。
图直流电抗器采用输入电抗器抑制谐波干扰的原理是：它增加了电源阻抗，降低了由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压尖峰。
因此，输入电抗器既能阻止来自电网的干扰，又能减少整流电路产生的谐波电流对电网的污染。
通常商用电抗器的额定值是以基于基波电流的谐波电流百分比给出的，如2%和4%输入电抗器，当变频器以额定电流运行时，输入电抗器上将有2%或4%的电压降。
如在400V、50Hz电源上，2%输入电抗器上将有8V的电压降；而4%输入电抗器上将有16V的电压降。
在较高的谐波频率时，输入电抗器具有较大的阻抗，从而减弱了谐波电流。
也可以说，输入电抗器将电源阻抗提高了2%或4%，通常2%输入电抗器就足以吸收电源电压峰值，避免因此而造成的危害，还能保护变频器内部直流回路的电容器不致因浪涌电压和过热而损坏。
一个2%的输入电抗器可降低40%～60%的电流畸变。
通常在变频器输入端的电源阻抗不能小于1%，如果需要将谐波电流进一步降低，可以安装4%的输入电抗器，4%阻抗输入电抗器最适宜降低由变频器产生的谐波电流，因此可降低对公共电源谐波电压畸变的影响。
输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
1、输入电抗器作用：用于变频器和电网间，主要作用滤波，防止谐波进入电网连接方式：串联2、直流电抗器作用：用于变频器直流侧，直流是带纹波的，因整流方式的不同，纹波的幅值和频率也不同，主要作用是平波，提高功率因数连接方式：串联3、输出电抗器：用于变频器和负载之间，因变频器输出多为PWM波形，不能直接用于负载，需要加电抗器进行滤波，目前多采用电感+电容的LC滤波方式连接方式：串联用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
输出电抗器用于与变频器的出端相串联，作为变频器的输出电抗器。
变频器在工作时将产生较大的谐波，加装输出电抗器可以钝化变频器输出电压的陡度，减少逆变器中的功率元件的扰动和冲击，另外可降低由于电缆电容引起的电机绕组过电压，可延长变频器到电机之间的距离，提高电机的使用寿命。
输出电抗器系列产品用于变频器基波频率调节范围0-300Hz,输出电压1200V以下，工作电流1600A以下的各种变频器。
输出电抗器多为三相，均为铁芯电抗干式。
铁芯采用优质低损耗进口冷轧取向硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器在运行过程中气隙不发生变化。
线圈采用F级漆包线绕制，温升相对低而产生的热量亦相对小，对周围的电器元件影响较小。
电抗器整体浸漆减小了运行时的噪音。
该电抗器具有体积小、重量轻、外观美等优点。
技术参数：编辑
工作电压：3*380V/500V
电机频率：0~60Hz
开关频率：2K Hz ~16K Hz
额定电流：2.5A~1100A@40℃
电缆长度：300mmax.@16KHz
阻抗压降：1~2%@400VAC，50 Hz&额定电流电抗强度：P-E 3000VAC 3s
P-P 3000VAC 3s
防护等级：IP00
过载能力：1.5倍额定电流1分钟，2倍额定电流30秒绝缘等级：T40/H(180℃)
T40/F(155℃)
绝缘电阻：1000VDC绝缘阻值≥100MΩ
电抗器噪音：小于70dB(与电抗器水平距离1米测试) 执行标准：IEC289:1987GB10229-88ZB9644-1999
系统电压380V规格型号:。
变频器直流电抗器的参数选择
变频器直流电抗器的参数选择
直流电抗器也叫平波电抗器，串联在直流母线上（端子P1、P+），主要用于减小输入电流的高次谐波成分，提高输入电源的功率因数（提高到0.95）。
此电抗器可与交流电抗器同时使用，变频器的功率大于30kW时才考虑配置直流电抗器。
直流电抗器接在滤波电容前，它用于限制进入电容的整流后冲击电流的幅值，并改善功率因数，降低母线交流脉动。
变频器的功率越大，越应该使用直流电抗器，因为没有直流电抗器时，变频器的电容滤波会造成电流波形严重畸变和电网电压波形严重畸变，而且可延长变频器的整流桥和滤波电容的寿命。
直流电抗器用于改善电容滤波（当前电压型变频器的主要滤波方
式是电容滤波）造成的输入电流波形畸变和改善功率因数、减少和防止冲击电流造成整流桥损坏和电容过热。
当电源变压器和输电线路的电阻较小、电网瞬变频繁时，都需要使用直流电抗器。
直流电抗器能使逆变环节的运行更稳定，并能限制短路电流。
直流电抗器电感值的选择一般为变频器输入侧交流电抗器3%阻抗电感量的2～3倍，最少为1.7倍，即
LCD= (2～3)LAC (2-37)
例如，对于三相380V、90kW变频器所配直流电抗器，有
LCD= (2～3)LA1= (2～3)×0.123=0.246～0.369(mH)
选择工作电流为170A、电感量为0.2mH的电抗器。

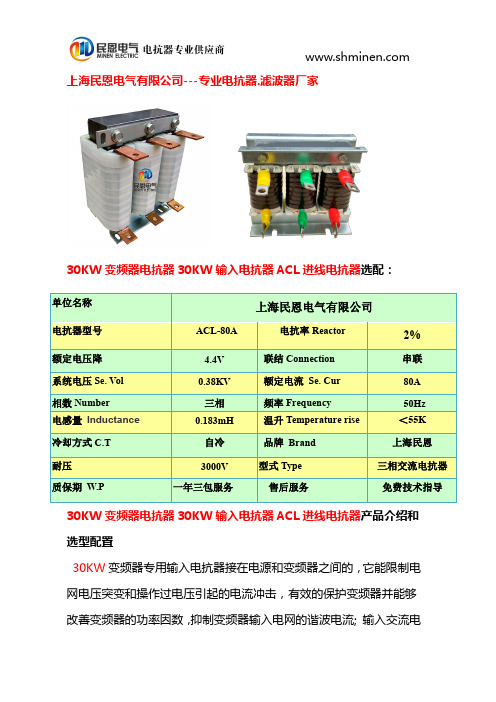

30KW变频器电抗器-输入/输出-直流电抗器变频器电抗器包括输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器）。
30KW变频器输入电抗器（进线电抗器）变频器的输入端安装JXL输入电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。
变频器的整流电路相当于一个谐波电压源。
我们知道，电压源当负载阻抗大时，输出电流会小。
因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射输入电抗器型号JXL-口A/口%电压降（V)额定电流(A输入电抗器30KW变频器输入电抗器（进线电抗器）名称输入电抗器型号JXL适用设备各类变频器作用抑制合闸涌流,谐波变频器功率30KW电流80A相数三相电压380V冷却方式自冷耐压3000V产地上海品牌昌日电抗器温升<65DB 防护等级IPOO绝缘等级F级场合户内使用包装木箱电压降2%常规2%，可定做电抗器规格依据标准; IEC289:1987电抗器GB10229-88 壹，30KW变频器输入电抗器（进线电抗器）概述：输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了输入电抗器（进线电抗器）可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。
贰，30KW变频器输入电抗器（进线电抗器）性能特点：变频器输入电抗器铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
变频器输入电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好变频器输入电抗器线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
变频器输入电抗器温升低，损耗小，成本低，综合利用率高。
变频器输入电抗器体积小，重量轻，占用空间小，便于安装。
参，30KW变频器输入电抗器（进线电抗器）技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器变频器输入电抗器常规配置表产品名称功率KW 电抗器型号JXL额定压降（可选)JXL电抗器外形尺寸（MM）JXL电抗器安装尺寸（MM)JXL输入电抗器0.75 JXL-5A 2% 110*120*135 90*65 JXL输入电抗器 1.5 JXL-5A 2% 110*120*135 90*65 JXL输入电抗器 2.2 JXL-10A 2% 110*120*135 90*65 JXL输入电抗器 3.7 JXL-15A 2% 155*130*155 95*80 JXL输入电抗器 5.5 JXL-15A 2% 155*135*155 95*80 JXL输入电抗器7.5 JXL-20A 2% 155*135*155 95*80 JXL输入电抗器11 JXL-30A 2% 190*115*150 120*85 JXL输入电抗器15 JXL-40A 2% 195*110*165 120*80 JXL输入电抗器18.5 JXL-50A 2% 195*130*165 120*100 JXL输入电抗器22 JXL-60A 2% 195*135*165 120*110 JXL输入电抗器30 JXL-80A 2% 195*135*165 120*110 JXL输入电抗器37 JXL-110A 2% 195*135*165 120*110 JXL输入电抗器45 JXL-125A 2% 250*135*230 180*95 JXL输入电抗器55 JXL-150A 2% 295*150*240 215*110 JXL输入电抗器75 JXL-200A 2% 295*150*240 215*120 JXL输入电抗器93 JXL-250A 2% 295*160*240 215*120 JXL输入电抗器110 JXL-275A 2% 295*160*240 215*120 JXL输入电抗器132 JXL-330A 2% 325*165*270 245*120JXL输入电抗器160 JXL-450A 2% 325*165*270 245*120 JXL输入电抗器187 JXL-500A 2% 325*180*270 245*120 JXL输入电抗器200 JXL-510A 2% 325*180*270 245*120 JXL输入电抗器220 JXL-540A 2% 325*180*270 245*120 JXL输入电抗器250 JXL-625A 2% 385*200*350 260*175 JXL输入电抗器280 JXL-700A 2% 385*200*350 260*185 JXL输入电抗器315 JXL-800A 2% 395*200*350 265*190 JXL输入电抗器380 JXL-1000A 2% 430*215*400 295*19030KW变频器输出电抗器（出线电抗器）出线电抗器英文名称Output reactor ，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
壹，30KW变频器输出电抗器（出线电抗器）型号意义22KW变频器配套输出电抗器CXL-80A名称出线电抗器别名输出电抗器适用设备各类变频器作用抑制合闸涌流变频器功率30KW电流80A相数三相电压380V场合户内压降1%，2%，4%（可选）冷却方式自冷耐压3000V产地上海品牌昌日电抗器规格依据标准; IEC289:1987电抗器GB10229-88 电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器贰、30KW变频器输出电抗器（出线电抗器）重要作用■减少对电网的低次谐波污染，提高功率因数■限制变流器换相时电网侧的压降■限制晶闸管导通时电流上升率di/dt和电压上升率du/dt■对并联变流器解耦，改善电源电压的波形■减少浪涌电流和电压对变流器的冲击，提高变频系统可靠性和使用寿命参、30KW变频器输出电抗器（出线电抗器）必须加装电抗器的场合◆电源对其它设备有明显的干扰（干扰、过压）◆电源相间电压不平衡＞额定电压的2.0%◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）◆使用cosφ（功率因数）校正电容或功率因数校正单元变频器输出电抗器常规配置表产品名称功率KW 电抗器型号CXL额定压降（可选)CXL电抗器外形尺寸（MM）CXL电抗器安装尺寸（MM)变频器输出电抗器0.75 CXL-5A 2% 110*120*135 90*65 变频器输出电抗器 1.5 CXL-5A 2% 110*120*135 90*65 变频器输出电抗器 2.2 CXL-10A 2% 110*120*135 90*65 变频器输出电抗器 3.7 CXL-15A 2% 155*130*155 95*80 变频器输出电抗器 5.5 CXL-15A 2% 155*135*155 95*80 变频器输出电抗器7.5 CXL-20A 2% 155*135*155 95*80 变频器输出电抗器11 CXL-30A 2% 190*115*150 120*85 变频器输出电抗器15 CXL-40A 2% 195*110*165 120*80 变频器输出电抗器18.5 CXL-50A 2% 195*130*165 120*100 变频器输出电抗器22 CXL-60A 2% 195*135*165 120*110 变频器输出电抗器30 CXL-80A 2% 195*135*165 120*110 变频器输出电抗器37 CXL-110A 2% 195*135*165 120*110 变频器输出电抗器45 CXL-125A 2% 250*135*230 180*95 变频器输出电抗器55 CXL-150A 2% 295*150*240 215*110 变频器输出电抗器75 CXL-200A 2% 295*150*240 215*120 变频器输出电抗器93 CXL-250A 2% 295*160*240 215*120 变频器输出电抗器110 CXL-275A 2% 295*160*240 215*120 变频器输出电抗器132 CXL-330A 2% 325*165*270 245*120 变频器输出电抗器160 CXL-450A 2% 325*165*270 245*120 变频器输出电抗器187 CXL-500A 2% 325*180*270 245*120 变频器输出电抗器200 CXL-510A 2% 325*180*270 245*120 变频器输出电抗器220 CXL-540A 2% 325*180*270 245*120 变频器输出电抗器250 CXL-625A 2% 385*200*350 260*175 变频器输出电抗器280 CXL-700A 2% 385*200*350 260*185 变频器输出电抗器315 CXL-800A 2% 395*200*350 265*190 变频器输出电抗器380 CXL-1000A 2% 430*215*400 295*190变频器直流电抗器（平波电抗器）直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
壹、变频器直流电抗器（平波电抗器）产品简介平波电抗器用于整流器的直流侧，直流电流流过这些电抗器。
如果整流器连接导致直流电机的直流纹波过高，那么就必须使用这些电抗器来实现无故障的换相并降低电机损耗。
在不超过额定直流电流I dn 的情况下，电抗器的电感L几乎是恒定的。
贰、变频器直流电抗器（平波电抗器）性能特点变频器直流电抗器铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
