输入电抗器,输出电抗器,直流电抗器

190
410
12*20
SDK-1000 1000A 1%-2% 430
295
215
190
450
12*20
SDK-1200 1200A 1%-2% 490
345
220
195
575
14*25

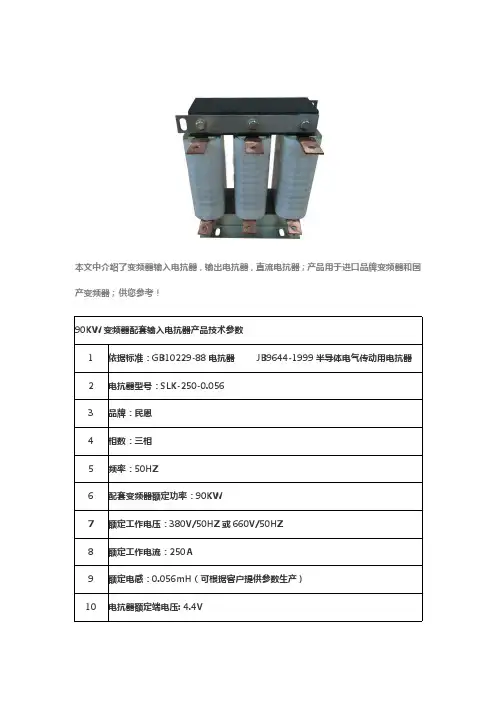

90KW 变频器配套直流电抗器产品概述 直流电抗器又称平波电抗器，主要用于变流器的直流侧，在通用变频器上有较多的应用。电 抗器中有流过的具有交流分量的直流电流。主要用途是将叠加在直流电流上的交流分量限定 在某一规定值，保持整流电流连续，减小电流脉动值，改善输入功率因数，并可以抑制变流
11
30A
SLK-40
15
40A
SLK-50
18.5
50A
尺寸(±0.5mm) 压降
D D1 W W1 H A*B 2% 110 91 120 65 135 6*11 2% 110 91 120 65 135 6*11 2% 155 95 110 61 155 6*15 2% 155 95 130 80 155 6*15 2% 155 95 135 80 155 6*15 2% 190 120 115 85 150 8.5*20 2% 195 120 110 82 165 8.5*20 2% 195 120 130 102 165 8.5*20
SLK-150
55
150A
2% 295 214 150 110 240 11*18
SLK-200
75
200A
2% 295 214 160 120 240 11*18
SLK-250
110
250A
2% 295 214 160 120 240 11*18

一， 变频器各点主要波形：C4直流电抗器输入电抗器12346U V WP+N-123L1L2L3L1变频器市电输入12346R S TP+N-负载123R S T输出电抗器二，变频器干扰途径三，各种电抗器在变频器中的作用a)输入电抗器和直流电抗器：在变频器的输入电流中频率较低的谐波分量（5次谐波、7次谐波、11次谐波、13次谐波等所）所占的比重是很高的，它们除了可能干扰其他设备的正常运行之外，还因为它们消耗了大量的无功功率，使线路的功率因数大为下降。

在输入电路内串入电抗器是抑制较低谐波电流的有效方法。

根据接线位置的不同，主要有以下两种：输入交流电抗器: 串联在电源与变频器的输入侧之间。

其主要功能有：通过抑制谐波电流，将功率因数提高至（0.75-0.85）；削弱输入电路中的浪涌电流对变频器的冲击；削弱电源电压不平衡的影响。

直流电抗器：串联在整流桥和滤波电容器之间。

它的功能比较单一，就是削弱输入电流中的高次谐波成分和减小浪涌电流。

但在提高功率因数方面比交流电抗器有效，可达0.95，并具有结构简单、体积小等优点。

其他区别：1，输入电抗器对于变频器的传导干扰有抑制作用，直流电抗器没有；2，电网输入电压不平衡时，由于三相电流有耦合的缘故，直流电抗器会引起输入电流的不平衡，而输入电抗器则没有这一问题；3，电压利用率：由于输入电抗器位于交流输入侧，电抗器上的交流压降会对电压利用率有一定的影响。

4，成本差异：由于直流电抗器工作时，负载电流是连续的流过直流电抗器，而输入交流电抗器的三个线包是间断地流过电流的，因此直流电抗器的利用率要高。

反映在成本上就是：在满足同样的谐波电流要求的情况下，输入交流电抗器的成本要比直流电抗器高很多。

b）输出电抗器：输出电抗器也分为两种：普通的输出电抗器（参数及要求与输入电抗器相同）和正弦波电抗器正弦波电抗器用于把变频器输出的PWM调制波滤波成正弦波电压波形，主要应用于特殊场合，在此不作讨论；下面主要分析普通的输出电抗器：为了抑制干扰信号从变频器通过电源线传导干扰到电源从电动机。

进线电抗器输出电抗器平波电抗器选择计算方法
概述：
电抗器是一种常用的电子元件，可以用来控制电路中的电流或电压。

它能够有效地降低电路中的损耗，同时减少电路线性的振荡，改善电路的工作性能和稳定性。

输入电抗器、输出电抗器和平波电抗器都是常用的电抗器，它们的选择计算方法有所不同。

一、输入电抗器：
1）首先，根据要求的输入电压降级系数和控制精度确定输入电抗器的额定电压。

2）然后，根据控制要求，计算输入电抗器的最大负载电流，并根据最大负载电流和额定电压确定电阻值，以及确定输入电抗器的额定功率。

3）接着，考虑瞬态参数，如失△△V、峰值电流和响应时间。

然后，根据确定的电阻值和额定功率，确定输入电抗器的实际容量。

4）最后，根据选择的类型确定输入电抗器的外观尺寸和安装方式。

二、输出电抗器：
1）首先，根据haochuang和负载参数确定输出电抗器的额定温度和电压，并根据电压确定电阻值。

2）然后，根据负载条件的不同，选择合适的模型，以调整电流或者调整电压。

3）接着，根据选择的模型，计算输出电抗器的最大负载电流和最大负载电压。

变频器输入电抗器和输出电抗器的作用1．输入电抗器在通用变频器应用场合，为了抑制谐波的影响，通常在变频器的进线端加装输入电抗器（如图所示）。

电抗器又称进线电抗器、交流电抗器或电源协调电抗器，它除了能有效地抑制谐波，改善功率因数外，还能够限制电网电压突变和操作过电压引起的电流冲击。

输入电抗器通常串接在电源和变频器输入端之间，与无线电噪声滤波器EIL（射频干扰滤波器）一起使用时应串联连接。

有的变频器在中间直流回路中加装直流电抗器以补偿无功功率，同时也有抑制谐波的功效。

如果有必要，可以采取这一措施，以有效地改善系统的功率因数，降低无功功率的传输，使无功功率得到补偿。

如果配合得当，可将功率因数提高到0.95以上，同时也对降低谐波分量起到一定的作用，另外，直流电抗器能使逆变器运行稳定，并限制短路电流。

因此，很多变频器厂商对55kW以上的变频器随机配套直流电抗器。

如图所示为不同规格的直流电抗器。

图直流电抗器采用输入电抗器抑制谐波干扰的原理是：它增加了电源阻抗，降低了由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压尖峰。

因此，输入电抗器既能阻止来自电网的干扰，又能减少整流电路产生的谐波电流对电网的污染。

通常商用电抗器的额定值是以基于基波电流的谐波电流百分比给出的，如2%和4%输入电抗器，当变频器以额定电流运行时，输入电抗器上将有2%或4%的电压降。

如在400V、50Hz电源上，2%输入电抗器上将有8V的电压降；而4%输入电抗器上将有16V的电压降。

在较高的谐波频率时，输入电抗器具有较大的阻抗，从而减弱了谐波电流。

也可以说，输入电抗器将电源阻抗提高了2%或4%，通常2%输入电抗器就足以吸收电源电压峰值，避免因此而造成的危害，还能保护变频器内部直流回路的电容器不致因浪涌电压和过热而损坏。

一个2%的输入电抗器可降低40%～60%的电流畸变。

通常在变频器输入端的电源阻抗不能小于1%，如果需要将谐波电流进一步降低，可以安装4%的输入电抗器，4%阻抗输入电抗器最适宜降低由变频器产生的谐波电流，因此可降低对公共电源谐波电压畸变的影响。

【电抗器】电抗器四个常见问题1.电抗器的分类电抗器的分类依靠线圈的感抗阻拦电流变化的电器叫电抗器。

电抗器常用作限流。

稳流。

降压。

补偿。

移相等。

按用途分为以下几种：1、限流电抗器——又叫串连电抗器。

补偿器组回路中串入电抗器后，能抑制支路的高次谐波，降低操作过电压，限制故障过电流。

2、并联电抗器——一般接于超高压输电线的末端和地之间，起无功补偿作用。

3、消弧电抗器——又称消弧线圈。

接于3相变压器的中性点与地之间，用以在3相电网的1相接地时供应电感性电流，以补偿流过接地点的电容性电流，除去过电压。

4、起动电抗器——与串连，限制其起动电流。

5、电炉电抗器——与电炉变压器串连，限制其短路电流。

6、滤波电抗器——用于整流电路，以削减电流上纹波的幅值；可与电容器构成对某种频率共振的电路，以除去电路某次谐波的电压或电流。

电抗器电抗器电抗器的分类_电抗器2.电抗器常见故障检修及维护电抗器在系统中使用量越来越多，也是其在运行中常显现一些仿佛故障，一下介绍几种常见故障及处理方法。

1、振动噪声故障铁芯电抗器运行中震动变大，引起紧固件松动，噪声加大。

引起震动的紧要原因是磁回路有故障和制造安装时铁芯未压紧或压件松动。

一般只需要对紧固件再次紧固即可。

有时会碰到空心电抗器在投运后交流噪声很大，并伴随着有节奏的一阵阵的拍频，地基发热。

2、局部温度过高电抗器在运行时温度过高，加速聚酯薄膜老化，当引入线或横面环氧开裂处雨水渗入后加速老化，会失去机械强度，造成匝间短路引起着火燃烧。

造成电抗器温升原因有：焊接质量问题，接线端子与绕组焊接处焊接电阻产生附加电阻而发热。

除设计制造原因外，在在运行时，假如电抗器的气道被异物堵塞，造成散热不良，也会引起局部温度过高引起着火。

对于上述情况，应改善电抗器通风条件，降低电抗器运行环境温度，从而限制温升。

同事定期对其停运维护，以清除表面积聚的污垢，保持气道畅通，并对外绝缘状态进行认真检查，发觉问题适时处理。

输出、输入电抗器2010-01-09 11:56:26| 分类：默认分类| 标签：|字号大中小订阅一.输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

二.输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

三.直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。

电抗器产品执行检验标准：IEC289：1987 电抗器GB10229-88 电抗器JB9644-1999 半导体电气传动用电抗器GB6450-86 本标准等效国标IEC 726(1982)《干式电力变压器》用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。

1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

2，电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择电压降在4V~8V左右。

3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

1 技术样本|电抗器技术样本
输入电抗器
交流输入电抗器（ACL)
交流输入电抗器（ACL)
进线电抗器可被用于给线路电源提供改进的过载保护，并能减小因 变频器产生的谐波给电流带来的失真。提高输入电源的功率因素，减 少高次谐波对电源的影响，抑制变频器给电源带来的浪涌。电抗器 的感抗值确定为2%-4%的额定电源电压的电压降如果大于此值，就 会引起转矩损失。
变U 频V 器W
PE
X
YM
Z
成品识别码
OCL - 07R5 - C -
L-M
交流输出 电抗器
适配电机功率 线材材质
（7.5KW)
C: 铜材
A: 铝材
工作电压
电感量
S: 220V
M: mH
L: 380V
U: uH
XL: 690V
XXL: 1140V
产品概述：
安装在变频器输出端,接在变频器输出端与负载（电机）之间,起到可以钝化变频器输出电压（开关频率）的陡度,减 少逆变器中的功率元件的扰动和冲击，另外可降低由于电缆线间电容引起的电机绕组过电压,可延长变频器到电机之 间的电缆长度，提高电机的使用寿命，并能抑制变频器噪声。
L1 L2 L3 PE
Line
X变 Y频 Z器
Load
成品识别码
ACL - 07R5 - C -
L-M
交流输入电 抗器
适配电机功率 （7.5KW)
线材材质 C: 铜材 A: 铝材
工作电压
电感量
S: 220V
M: mH
L: 380V
U: uH
XL: 690V
XXL: 1140V
产品概述：
进线电抗器它能够限制电网电压突变和操作过电压引起的电流冲击,抑制谐波相互传递,有效地保护变频器和改善 其功率因数。电抗器的感抗一般取值为额定电源电压的2%-4%。

30KW变频器电抗器-输入/输出-直流电抗器变频器电抗器包括输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器）。

30KW变频器输入电抗器（进线电抗器）变频器的输入端安装JXL输入电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。

变频器的整流电路相当于一个谐波电压源。

我们知道，电压源当负载阻抗大时，输出电流会小。

因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射输入电抗器型号JXL-口A/口%电压降（V)额定电流(A输入电抗器30KW变频器输入电抗器（进线电抗器）名称输入电抗器型号JXL适用设备各类变频器作用抑制合闸涌流,谐波变频器功率30KW电流80A相数三相电压380V冷却方式自冷耐压3000V产地上海品牌昌日电抗器温升<65DB 防护等级IPOO绝缘等级F级场合户内使用包装木箱电压降2%常规2%，可定做电抗器规格依据标准; IEC289:1987电抗器GB10229-88 壹，30KW变频器输入电抗器（进线电抗器）概述：输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了输入电抗器（进线电抗器）可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。

贰，30KW变频器输入电抗器（进线电抗器）性能特点：变频器输入电抗器铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。

在运行中大大减小了噪音和振动。

变频器输入电抗器均采用真空浸漆工艺，经高温热烘固化。

线圈有良好的绝缘性能，整体机械强度高，防潮性能好变频器输入电抗器线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

变频器输入电抗器和输出电抗器的作用变频器是一种能够改变交流电源频率的电气设备，它由输入电抗器和输出电抗器两部分组成。

输入电抗器和输出电抗器在变频器的正常运行中起到了不可或缺的作用。

下面将分别介绍这两个部分的功能和作用。

输入电抗器主要有两个作用：过滤和限流。

首先，输入电抗器对电网电流进行过滤。

电网中存在着各种电磁干扰，比如高频干扰、谐波干扰等。

这些干扰会影响变频器的正常运行，甚至对电机造成损害。

通过输入电抗器的电感性质，它能够吸收和抑制这些干扰，从而保证了变频器输入端电流的净化和纯正。

其次，输入电抗器的另一个作用是限流。

在变频器启动过程中，电机可能需要短时间内吸收较大的电流，而这可能会对电网造成冲击负荷。

为了避免这种情况，输入电抗器通过限制电流的流动，使电机启动时的电流逐渐增大，从而降低对电网的冲击，保护电网和电机。

此外，输入电抗器还能够平衡电流负载，增加系统的稳定性。

总的来说，输入电抗器能够对电网电流进行过滤和限流，确保电流纯正和稳定，保护变频器和电机，并保证整个系统的正常运行。

输出电抗器主要有两个作用：保护电机和减小谐波。

首先，输出电抗器能够保护电机免受变频器输出电流的损害。

变频器输出的电流中会存在一些高频成分和谐波成分，这些成分会对电机产生很大的冲击和热损耗。

通过输出电抗器，可以对这些高频成分和谐波进行滤除和吸收，使电流趋近于正弦波，从而减少对电机的损害，延长电机的使用寿命。

其次，输出电抗器能够减小谐波。

变频器输出的电流在频率调整时，会产生一些不同频率的谐波。

这些谐波会影响到其他设备的正常运行，甚至可能对电网造成负荷干扰。

通过输出电抗器，可以有效地减小这些谐波的影响，保证电网和其他设备的正常运行。

总的来说，输出电抗器能够保护电机免受变频器输出电流的损害，减小输出电流中的谐波成分，保证电机和系统的正常运行。

在变频器的使用过程中，输入电抗器和输出电抗器都起到了重要的作用。

它们能够保护电网和电机，减小谐波干扰，保证系统的稳定性和可靠性。

SDK-90 90A 1%-2% 195
120
130
102
165
8.5*20
SDK-120 120A 1%-2% 250
182
135
96
230
11*18
SDK-150 150A 1%-2% 290
214
140
100
240
11*18
SDK-200 200A 1%-2% 290
214
140
100
240
11*18
37KW 变频器配套直流电抗器技术参数 1、额定工作电压： 400V-1200V/50Hz 2、额定工作电流：3A 至 1500A@40℃ 3、抗电强度： 铁芯-绕组 3000VAC/50Hz/5mA/10s 无飞弧击穿(工厂测试)
4、绝缘电阻： 1000VDC 绝缘阻值≥100MV 5、电抗器噪音： 小于 65dB（与电抗器水平距离点 1 米测试） 6、防护等级： IP00 7、绝缘等级： F 级以上 8、产品执行标准： IEC289:1987 电抗器 37KW 变频器配套直流电抗器电气原理图
装置产生的谐波。如果整流器连接导致直流电机的直流纹波过高，那么就必须使用这些电抗 器来实现无故障的换相并降低电机损耗。 37KW 变频器配套直流电抗器性能特点 铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的 每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器 铁芯表面生锈问题。在运行中大大减小了噪音和振动。 电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高， 防潮性能好线圈采用 F、H 级绝缘系统，大大提高了长期运行的可靠性。温升低，损耗小， 成本低，综合利用率高。体积小，重量轻，占用空间小，便于安装。 37KW 变频器配套直流电抗器产品作用 1、 改善电容滤波造成的输入电流波形畦变。 2、 减少和防止因冲击电流造成整流桥损坏和电容过热。 3、 提高功率因素，降低直流母线交流脉冲。 4、 限制电网电压的瞬变。 37KW 变频器配套直流电抗器产品型号

变频器主回路接线需要注意的地方变频器主回路接线需要注意的地方一：主回路电源侧的接线1.断路器在三相交流电源和电源端子（R、S、T）之间，需要接入适合变频器功率的断路器（MCCB）。

断路器的容量选为变频器额定电流的1.5-2倍之间。

2.电磁接触器为了能在系统故障时，有效的切断变频器的输入电源，可用在输入侧安装电磁接触器控制主回路电源的通断，以保证安全。

3.输入交流电抗器为了防止电网尖峰脉冲输入时，大电流流入输入电源回路而损坏整流部分元器件，需要在输入侧接入交流电抗器，同时也可改善输入侧的功率因数。

为了保证有效的使用变频器，建议案80V级变频器110KW（含）以上加装输入电抗器，220V等级45KW（含）以上加装输入电抗器。

4.输入侧噪声滤波器使用变频器时，有可能通过电源线干扰变频器周围的其他电子设备，使用次滤波器可以减小对周围设备的干扰。

二：主回路变频器侧的接线1.直流电抗器直流电抗器可以改善功率因数，可以避免因接入大容量变压器而使变频器接入电流过大导致整流桥损坏，可以避免电网电压突变或相控相负载造成的谐波对整流电路的损害。

2.制动单元和制动电阻YT800系列（380V等级）变频器在11KW及以下机型内置制动单元，为了释放制动时回馈的能量，必须在P，PB端连接制动单元。

其中要注意的是：制动电阻的配线长度小于5M，制动电阻会因为释放能量温度有所开高，安装制动电阻时应注意安全防护和良好通风。

需外接制动单元时，制动单元的P，P-端分别与变频器的P+，P-端一一对应，在制动单元的BR1,BR2端连接制动电阻。

同时电变频器的P+，P-端与制动单元P+，P-端的连线应该小于5米，制动单元BR1,BR2与制动电阻的配线之间的长度应小于10米。

同时需要注意的是：P+，P-的级性，不要搞反;P+，P-端不允许直接制动电阻，否则会损坏变频器或发生火灾危险。

三：主回路电机侧的连接1.输出电抗器当变频器和电机之间的距离超过50米时，由于厂电缆对地的寄生电容效应导致漏电流过大，变频器容易频繁发生过流保护，因为为了避免电机绝缘损坏，须加输出电抗器补偿。

电抗器的作用：变频调速用输入输出电抗器：变频器和调速器在使用过程中，经常会受到来自浪涌电流和浪涌电压的冲击，会严重损坏变频器和调速器的性能和使用寿命，所以要在其前面加装输入电抗器，用以抑制浪涌电压和浪涌电流，保护变频器和调速器，延长其使用寿命和防止谐波干扰，同时由于变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输入输出端加装一个电抗器，用于滤出谐波电压和谐波电流，改善电网质量，我厂生产的输入输出系列电抗器，采用优质矽钢片和优质铜线经先进的工艺精制而成。

交流电抗器是在变频器的输入端与电源的隔离器件，也是变频器与电动机的隔离器件。

用在输入端的叫输入电抗器，用在输出端的叫输出电抗器。

它主要是隔离变频器的高次谐波，防止变频器对电源或其它设备的干扰，在大容量变频器和小容量变压器中使用最多。

对于变频器与电动机的距离超过30米的用户输出端应加交流输出电抗器。

对于电源要求高的场合也常使用。

一般情况下是不用的。

变频器应用中的抗干扰及其抑制一、引言变频器调速技术是集自动控制、微电子、电力电子、通信等技术于一体，以良好的调速和具有节能、可靠、高效的特性应用于工业控制的各个领域，如变频调速用在供水、空调设备、过程控制、电梯、机床等方面，保证了调节精度，减轻了劳动强度，提高了经济效益，但随之也带来了一些干扰问题。

现场的供电和用电设备会对变频器产生影响，变频器运行时产生的高次谐波也会干扰周围设备的运行。

变频器产生的干扰对电子、通信及无线电设备等较为敏感。

根据英国的ACE报告，各种对象对高次谐波的敏感程度如下：电动机在10%～20%以下无影响；仪表电压畸变10%，电流畸变10%，误差在1%以下；电子开关超过10%会产生误动作；计算机超过5%会出错。

对计算机和自动控制装置等电子设备产生的干扰主要是感应干扰；对通信设备和无线电等产生的干扰为放射干扰。

如果变频器的干扰问题解决不好，不但系统无法可靠运行，还会影响其他电子、电气设备的正常工作。

电抗器是如何限制线路短路电流的电抗器主要是由电感线圈组成的，接在电路中，使回路阻抗增大，当有短路点时，电压降主要产生在电抗器上，因此限制了短路电流，并使母线电压维持相当高的残压。

上海昌日电子科技有限公司专业生产变频器周边配套电抗器，输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），公司依靠多年的市场反馈经验，可定做各类变频器配套的电抗器。

常规规格都有现货，批量生产，价格优惠。

变频器电抗器分为三种输入电抗器，输出电抗器，直流电抗器。

通常也叫做（进线电抗器，出线电抗器，直流平波电抗器）电抗器在变频器上的作用: 针对你所说的是输入电抗器的作用：用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压品质源于专业专业电抗器供应商 中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染另外两种，输出电抗器的作用：输出电抗器主要作用是补偿长线（50-200m）分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

品质源于专业专业电抗器供应商 直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。

品质源于专业专业电抗器供应商 上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。

种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。

现货供应，欢迎新老顾客咨询品质源于专业专业电抗器供应商 。

1 依据标准：GB10229-88 电抗器 JB9644-1999 半导体电气传动用电抗器 2 电抗器型号：SLK-900-0.0156 3 品牌：民恩 4 相数：三相 5 频率：50HZ 6 配套变频器额定功率：380KW 7 额定工作电压：380V/50HZ 或 660V/50HZ 8 额定工作电流：900A 9 额定电感：0.0156mH（可根据客户提供参数生产） 10 电抗器额定端电压: 4.4V 11 抗电强度：3000VAC/50HZ/5mA/10s 无飞弧击穿
SDK-90 90A 1%-2% 195
120
130
102
165
8.5*20
SDK-120 120A 1%-2% 250
182
135
96
230
11*18
SDK-150 150A 1%-2% 290
214
140
100
240
11*18
SDK-200 200A 1%-2% 290
214
140
100
240
SLK-600
280
600A
2% 395 275 200 175 350 12*20
SLK-660
300
660A
2% 395 275 200 175 350 12*20
SLK-800
380
800A
2% 430 295 215 190 400 12*20
SLK-1000
450
1000A 2% 430 295 215 190 450 12*20
SLK-1200
550
1200A 2% 490 345 225 195 575 14*25
施耐德变频器配套交流输出电抗器 产品概述 输出交流电抗器用于变频器的负载侧,输出交流电抗器补偿长电缆的电容性电荷反转电流;如 果是长电机电缆，则可以限制电机端子的 dv/dt,延长变频器的有效传输距离，抑制变频器 的 IGBT 模块开关时产生的瞬间高压 。主要应用于工业自动化系统工程中，特别是使用变 频器的场合。 施耐德变频器配套交流输出电抗器 性能特点 铁芯采用优质取向硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯 柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电 抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。 电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高， 防潮性能好。线圈采用 F、H 级绝缘系统，大大提高了长期运行的可靠性。温升低，损耗小， 成本低，综合利用率高。体积小，重量轻，占用空间小，便于安装。 施耐德变频器配套交流输出电抗器 型号含义

上海民恩电气有限公司手机：158********QQ:969827336联系人:刘先生本文中介绍了变频器输入电抗器，输出电抗器，直流电抗器；产品性能良好用于进口品牌变频器和国产变频器；250KW变频器配套专用输入输出电抗器，直流电抗器等，供您参考！250KW变频器配套专用电抗器产品技术参数1依据标准：GB10229-88电抗器JB9644-1999半导体电气传动用电抗器2电抗器型号：SLK-600-0.02343品牌：民恩4相数：三相5频率：50HZ6配套变频器额定功率：250KW7额定工作电压：380V/50HZ或660V/50HZ8额定工作电流：600A9额定电感：0.0234mH（可根据客户提供参数生产）10电抗器额定端电压:4.4V11抗电强度：3000VAC/50HZ/5mA/10s无飞弧击穿12额定电抗率:2%Ω13绝缘电阻：＞100M14防护等级：IP0015绝缘等级：F/H级16噪声:＜65dB（与电抗器水平距离点1米测试）17冷却方式：AN18使用条件：户内19海拔高度:2000m20环境温度:-25℃～+45℃21外形尺寸:300L*230W*280H22安装孔尺寸：250A*140B23单位：mm250KW变频器配套专用输入电抗器的外形尺寸：250KW变频器配套专用输入电抗器产品概述输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流;输入交流电抗器限制以谐波形式出现的电路反馈。

它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

250KW变频器配套专用输入电抗器性能特点铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。

在运行中大大减小了噪音和振动。

变频器如何选择合适的电抗器上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。

种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等电抗器只要用于改善变频器的功率因数及抑制谐波电流，输出电抗器安装在变频器的输出侧，可以减少马达的噪声及震动。

当变频器与马达的联线较长时，可以抑制导线上的浪涌。

在变频器的输入侧可加以下选件：1）Input Reactor进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。

2）输入EMC滤波器，EMC滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。

EMC滤波器有两种，A级和B级滤波器。

EMC A级滤波器用在第二类场合即工业场合，满足EN50011A级标准。

EMC B级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B级标准。

在变频器输出侧共有以下几种选件：1）Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。

输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频器的载波频率小于3KHZ时采用。

另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ时采用。

变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。

同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。

2）Output dv/dt filter 输出dv/dt电抗器，输出dv/dt电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。

3）Sinusolidal filters正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力串联电抗器的异常处理电容器串联电抗器一般采用环氧玻纤维多包封并联结构,根据安装场地的特点,采用三相垂直叠放，三相水平”△”和三相水平”-”型分布。

变频器输出电抗器怎么选择变频器的输出是经PWM调制的电压波，调制波形如图1所示，由于电动机绕组的电感性质能使电流连续，因此电流基本上是正弦形的，脉冲宽度调制( PWM)有着陡峭的电压上升和下降的前后沿，即du/dt很大，使得输出引线向外放射含量极大的电磁干扰，并且在引出线对地、电动机绕组匝间、绕组对地间都产生很大的脉冲电流。

图1 调制波形为了减轻变频器输出du/dt对外界的干扰，降低输出波形畸变，达到环保标准，削减对电动机绕组的电压冲击造成绝缘损坏，降低电动机的温升和噪声，避开在变频器输出功率管上因du/dt和流过过大的脉冲冲击电流使功率管损坏，以及降低负载短路造成对变频器的损伤，有必要在变频器输出端增设沟通电抗器。

值得指出的是脉冲电压通过较长的输电线时，由于长线上波的反射叠加使得在长线（即变频器输出导线）超过临界长度后，电压有可能达到直流母线（变频器内直流母线）电压的2倍。

因此，变频器输出线长度受到了限制，为解除这种限制，必需接入输出侧沟通电抗器。

接入后，送到电动机等负载上的波形接近正弦电压波形。

当变频器和电动机之间的接线超长时，随着变频器输出电缆的长度增加，其分布电容明显增大，从而造成变频器逆变输出的容性尖峰电流过大引起变频器爱护动作，因此必需使用输出电抗器或du/dt滤波器或正弦波滤波器等装置对这种容性尖峰电流进行限制。

输出滤波电抗器用于补偿在电动机电缆长距离敷设时引起的电路电容充电电流，也可抑制谐波。

在多电动机传动时，可接入一台输出滤波电抗器，总电缆长度是每台电动机电缆长度的总和。

从理论上说，功率等级不同的变频器所允许敷设的电动机电缆长度是不同的，并且不同生产厂商的变频器所允许敷设的电动机电缆长度也是不同的。

因此，变频器至电动机电缆在超过多长距离时应加装输出滤波电抗器，还应参阅各变频器生产厂商供应的使用手册。

输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率，减小变频器功率元件动作时产生的干扰和冲击：在变频器与负载电动机之间连接电缆超过50m时应配置输出电抗器。
