下载文档原格式
一、热塑性弹性体（Thermoplastic elastomer）热塑性弹性体也称热塑性橡胶（Thermop1astic，rubber），是一种兼具橡胶和热塑性塑料特性，在常温显示橡胶高弹性，高温下又能塑化成型的高分子材料。
也是继天然橡胶、合成橡胶之后的所谓第三代橡胶，简称TPE或TPR。
热塑性弹性体聚合物链的结构特点是由化学组成不同的树脂段（硬段）和橡胶段（软段）构成。
硬段的链段间作用力足以形成物理“交联”，软段则是具有较大自由旋转能力的高弹性链段；而软硬段又以适当的次序排列并以适当的方式联接起来。
硬段的这种物理交联是可逆的，即在高温下失去约束大分子组成的能力，呈现塑性。
降至常温时，这些“交联”又恢复，而起类似硫化橡胶交联点的作用。
正是由于这种聚合物链结构特点和交联状态的可逆性，因而热塑性弹性体一方面在常温下显示硫化胶的弹性、强度和形变特性等物理机械性能，可替代一般硫化胶制造某些橡胶制品；另一方面，在高温下硬段会软化或熔化，在加压下呈现塑性流动，显现热塑性塑料的加工特性。
热塑性弹性体在加工应用上有以下特点：※可用标准的热塑性塑料加工设备和工艺进行加工成型，如挤出、注射、吹塑等。
※不需硫化，可制备生产橡胶制品，减少硫化工序，节约投资，能耗低，工艺简单、加工周期缩短，生产效率提高，加工费用低。
※边角废料可回收使用，节省资源，也对环境保护有利。
※由于在高温下易软化，所制产品的使用温度有一定限制。
热塑性弹性体最大的成功是它有一些明显的优点，能部分取代热固性橡胶。
这些优点如下：①加工较简单；②少或不需配料；③较短的加工时间；④较低的能量消耗；⑤废料边角料可再利用；⑥部件尺寸和整个质量的更严密控制；⑦更适于高速自动加工；⑧适于热顾性橡胶不可行的加工（比如吹塑）⑨热塑性弹性体的更低的密度，而使单位重量能得到更多的部件。
但热塑性弹性体也有某些缺点和不足：◇加工前干燥；◇要求成批生产；◇在给定温度下热塑性弹性体熔融，高于该温度时就不能使用，即使是短时间也不行。

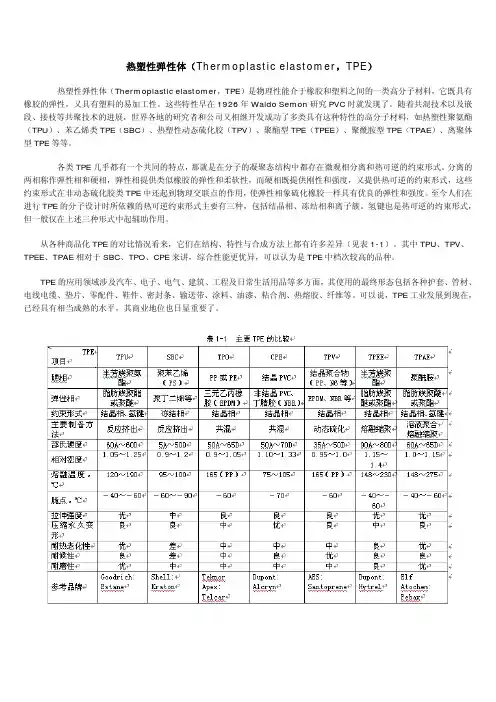

热塑性弹性体（Thermoplastic elastomer，TPE）热塑性弹性体（Thermoplastic elastomer，TPE）是物理性能介于橡胶和塑料之间的一类高分子材料，它既具有橡胶的弹性，又具有塑料的易加工性。
这些特性早在1926年Waldo Semon研究PVC时就发现了。
随着共混技术以及嵌段、接枝等共聚技术的进展，世界各地的研究者和公司又相继开发成功了多类具有这种特性的高分子材料，如热塑性聚氨酯（TPU）、苯乙烯类TPE（SBC）、热塑性动态硫化胶（TPV）、聚酯型TPE（TPEE）、聚酰胺型TPE（TPAE）、离聚体型TPE等等。
各类TPE几乎都有一个共同的特点，那就是在分子的凝聚态结构中都存在微观相分离和热可逆的约束形式。
分离的两相称作弹性相和硬相，弹性相提供类似橡胶的弹性和柔软性，而硬相既提供刚性和强度，又提供热可逆的约束形式，这些约束形式在非动态硫化胶类TPE中还起到物理交联点的作用，使弹性相象硫化橡胶一样具有优良的弹性和强度。
至今人们在进行TPE的分子设计时所依赖的热可逆约束形式主要有三种，包括结晶相、冻结相和离子簇。
氢键也是热可逆的约束形式，但一般仅在上述三种形式中起辅助作用。
从各种商品化TPE的对比情况看来，它们在结构、特性与合成方法上都有许多差异（见表1-1）。
其中TPU、TPV、TPEE、TPAE相对于SBC、TPO、CPE来讲，综合性能更优异，可以认为是TPE中档次较高的品种。
TPE的应用领域涉及汽车、电子、电气、建筑、工程及日常生活用品等多方面，其使用的最终形态包括各种护套、管材、电线电缆、垫片、零配件、鞋件、密封条、输送带、涂料、油漆、粘合剂、热熔胶、纤维等。
可以说，TPE工业发展到现在，已经具有相当成熟的水平，其商业地位也日显重要了。
热塑性弹性体热塑性弹性体(Thermoplastic Elastomer-TPE)亦称热塑性橡胶(Thermoplastic Rubber-TPR 或Thermoplastic Vulcanizate-TPV)是一种兼具橡胶和热塑性塑料特性的材料。
热塑性弹性体（Thermoplastic Elastomer 简称：TPE）[1]是一类在常温下显示橡胶弹性，高温下又能塑化成型的高分子材料，它是由塑料段（硬段）和橡胶段（弹性软段）相连组成的。
分子链间的硬段内聚能较大，通过范德华力等非共价作用相互缔合形成物理交联点，软段则是自由旋转能力较大的高弹性链段。
硬段聚集相分散在软段（橡胶段）形成的连续相基体之间，在形态上属微观多相结构。
在常温下，硬段不仅起到固定软段（弹性链段）的物理交联作用，同时还产生补强作用，而且，这种“物理”交联具有可逆性，即在高温下约束力丧失，呈塑性；温度降至常温时，交联又恢复，起类似硫化橡胶交联点的作用。
由于常温下显示橡胶弹性，而高温下又能塑化成型，故被称为“第三代橡胶”。
热塑性弹性体是介于橡胶与树脂之间的一种新型高分子材料，不仅可以取代部分橡胶，还能使塑料得到改性。
热塑性弹性体所具有的橡胶与塑料的双重性能和宽广的特性，使之在橡胶工业中广泛用于制造胶鞋、胶布等日用品和胶管、胶带、胶条、胶板、胶件以及胶粘剂等各种工业用品。
同时，热塑性弹性体还可代替橡胶大量用在PVC、PE、PP、PS等通用热塑性树脂甚至PU、PA等工程塑料的改性上面，使塑料工业也出现了崭新的局面。
世界上已工业化生产的TPE有：苯乙烯类(SBS、SIS、SEBS、SEPS)、烯烃类(TPO、TPV)、双烯类(TPB、TPI)、氯乙烯类(TPVC、TCPE)、氨酯类(TPU)、酯类(TPEE)、酰胺类(TPAE)、有机氟类(TPF)、有机硅类和乙烯类等，几乎涵盖了现在合成橡胶与合成树脂的所有领域。
它们都是在主链上通过形成硬链段的树脂相和软链段的橡胶相相互牢固组合在一起而成的。
热塑性塑料是在特定的温度范围内能反复加热熔融和冷却硬化的一类塑料。
如聚丙烯（PP），聚乙烯（PE），聚苯乙烯（PS），聚碳酸酯（PC），聚酰胺（PA），聚甲醛（POM），ABS树脂等。
热塑性弹性体和热塑性塑料的共混性能良好，二者通过共混加工，可以得到性能更为优异的复合材料，成为目前材料科学研究的热点。
《高分子物理》标准化作业本参考答案沈阳化工学院材料科学与工程学院《高分子物理》课程组2014.3第一章 高分子链的结构一、 概念1、构型：分子中由化学键所固定的原子在空间的几何排列。
2、由于单键的内旋转而产生的分子中原子在空间位置上的变化叫构象。
3、均方末端距：高分子链的两个末端的直线距离的平方的平均值。
4、链段：链段是由若干个键组成的一段链作为一个独立动动的单元，是高分子链中能够独立运动的最小单位。
5、全同立构：取代基全部处于主链平面的一侧或者说高分子全部由一种旋光异构单元键接而成。
6、无规立构：当取代基在主链平面两侧作不规则分布或者说两种旋光异构体单元完全无规键接而成。
二、选择答案1、高分子科学诺贝尔奖获得者中，（ A ）首先把“高分子”这个概念引进科学领域。
A 、H. Staudinger,B 、K.Ziegler, G .Natta,C 、P. J. Flory,D 、H. Shirakawa2、下列聚合物中，（ A ）是聚异戊二烯(PI)。
A 、 CCH 2n CH CH 23B 、O C NH O C NH C 6H 4C 6H 4n C 、 CH Cl CH 2n D 、OC CH 2CH 2O O n O C3、下列聚合物中，不属于碳链高分子的是（ D ）。
A 、聚甲基丙烯酸甲酯，B 、聚氯乙烯，C 、聚乙烯，D 、聚酰胺4、下列四种聚合物中，不存在旋光异构和几何异构的为（ B ）。
A 、聚丙烯，B 、聚异丁烯，C 、聚丁二烯，D 、聚苯乙烯5、下列说法，表述正确的是（ A ）。
A 、工程塑料ABS 树脂大多数是由丙烯腈、丁二烯、苯乙烯组成的三元接枝共聚物。
B 、ABS 树脂中丁二烯组分耐化学腐蚀，可提高制品拉伸强度和硬度。
C 、ABS 树脂中苯乙烯组分呈橡胶弹性，可改善冲击强度。
D 、ABS 树脂中丙烯腈组分利于高温流动性，便于加工。
6、下列四种聚合物中，链柔顺性最好的是（ C ）。
热塑性弹性体SBS结构性能特点及影响因素(1) SBS是一种热塑性弹性体，在常温下显示橡胶的弹性，高温下又能够塑化成型，是以苯乙烯和丁二烯为原料，通过无终止阴离子方法聚合的三嵌段共聚物。
按其分子结构，可分为线性和星形两种，分子量一般在几万到几十万。
线形SBS分子内没有交联，星形SBS分子内一般通过四氯化硅偶联。
星形SBS由于其硬段形成的聚集态更密集有序，表现出更典型的热塑性弹性体的性质。

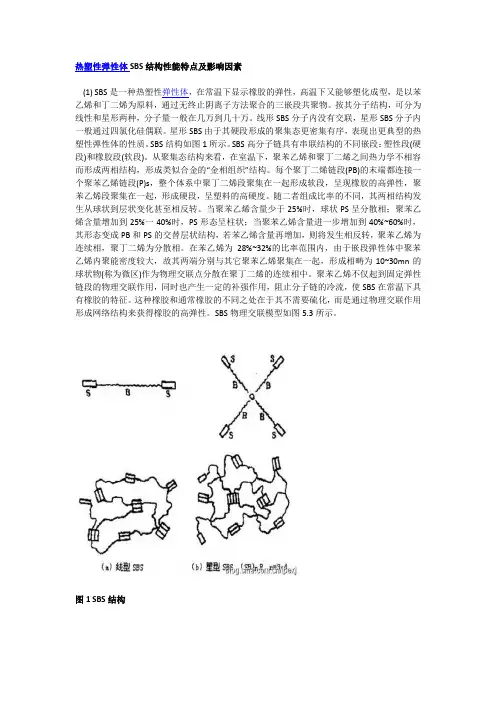

SBS结构如图1所示。
SBS高分子链具有串联结构的不同嵌段：塑性段(硬段)和橡胶段(软段)。
从聚集态结构来看，在室温下，聚苯乙烯和聚丁二烯之间热力学不相容而形成两相结构，形成类似合金的“金相组织”结构。
每个聚丁二烯链段(PB)的末端都连接一个聚苯乙烯链段(P)s，整个体系中聚丁二烯段聚集在一起形成软段，呈现橡胶的高弹性，聚苯乙烯段聚集在一起，形成硬段，呈塑料的高硬度。
随二者组成比率的不同，其两相结构发生从球状到层状变化甚至相反转。
当聚苯乙烯含量少于25%时，球状PS呈分散相；聚苯乙烯含量增加到25%一40%时，PS形态呈柱状；当聚苯乙烯含量进一步增加到40%~60%时，其形态变成PB和PS的交替层状结构，若苯乙烯含量再增加，则将发生相反转，聚苯乙烯为连续相，聚丁二烯为分散相。
在苯乙烯为28%~32%的比率范围内，由于嵌段弹性体中聚苯乙烯内聚能密度较大，故其两端分别与其它聚苯乙烯聚集在一起，形成相畴为10~30mn的球状物(称为微区)作为物理交联点分散在聚丁二烯的连续相中。
聚苯乙烯不仅起到固定弹性链段的物理交联作用，同时也产生一定的补强作用，阻止分子链的冷流，使SBS在常温下具有橡胶的特征。
这种橡胶和通常橡胶的不同之处在于其不需要硫化，而是通过物理交联作用形成网络结构来获得橡胶的高弹性。
SBS物理交联模型如图5.3所示。
图1 SBS结构图5.2 SBS物理交联模型SBS的两相分离结构决定了它具有两个玻璃化转变温度，Tg1为-80℃(聚丁二烯段)，Tg2为80℃(聚苯乙烯段)。
热塑性弹性体TPE/TPR，又称人造橡胶或合成橡胶。
其产品既具备传统交联硫化橡胶的高弹性、耐老化、耐油性各项优异性能，同时又具备普通塑料加工方更、加工方式广的特点。
可采用注塑、挤出、吹塑等加工方式生产，水口边角粉碎后100%直接二次使用。
既简化加工过程，又降低加工成本，因此热塑性弹性体TPE/TPR材料已成为取代传统橡胶的最新材料，其环保、无毒、手感舒适、外观精美，使产品更具创意。
因此也是一支更具人性化、高品位的新型合成材料，也是世界化标准性环保材料。
基本资料热塑性弹性体：常温下具有橡胶的弹性，高温下具有可塑化成型的一类弹性体热塑型弹性体TPEE介绍以及SKYPEL的具体应用领域（参考）TPEE是通过对苯二甲酸1,4-丁二醇及聚丁醇共聚而成，其硬段比例增大可增强物理刚性和化学稳定性，软段比例增大可提高柔韧性和低温性能。
SKYPEL 是SK 化学公司为其工程热塑性弹性体所注册的商品名称。
它是一种酯体系热塑性弹性体(Thermoplastic elastomers)，其柔软性与弹性恢复力酷似橡胶，而机械性强度、耐热性及耐候性方面比橡胶优秀。
颜色有本色，透明，高透明。
不经过硫化工程，与普通热塑性树脂相同，以易于成型加工的树脂根据通常聚酯合成方法妥当调整软链段的共聚物量，从而形成适合各种用途的柔软性与机械性材质。
具有的特性⒈良好抗冲击和抗疲劳性能。
⒉高冲击强度和良好的低温柔韧性。
⒊温度上升时保持良好的性能。
⒋良好的对化学物质，油品，溶剂和天气的抵抗能力。
⒌高抗撕裂强度及高耐摩擦性能。
⒍易加工且具经济性。
⒎良好的可回收性。
常见牌号G130D具有与橡胶相似的挠性、弹性以及机械强度，但它的耐热性和耐候性比橡胶好。
所有等级的KEYFLEX BT都是嵌段共聚物，由聚丁烯—对苯二酸盐的硬（结晶体）段和基于长链的聚醚乙二醇软（非结晶的）段组成。
其属性由硬段到软段的比率来决定。
应用：软管套，以及液压软管带、管道、密封材料G140D具有与橡胶相似的挠性、弹性以及机械强度，但它的耐热性和耐候性比橡胶好。
热塑性弹性体（Thermoplastic Elastomer 简称：TPE）[1]是一类在常温下显示橡胶弹性，高温下又能塑化成型的高分子材料，它是由塑料段（硬段）和橡胶段（弹性软段）相连组成的。
分子链间的硬段内聚能较大，通过范德华力等非共价作用相互缔合形成物理交联点，软段则是自由旋转能力较大的高弹性链段。
硬段聚集相分散在软段（橡胶段）形成的连续相基体之间，在形态上属微观多相结构。
在常温下，硬段不仅起到固定软段（弹性链段）的物理交联作用，同时还产生补强作用，而且，这种“物理”交联具有可逆性，即在高温下约束力丧失，呈塑性；温度降至常温时，交联又恢复，起类似硫化橡胶交联点的作用。
由于常温下显示橡胶弹性，而高温下又能塑化成型，故被称为“第三代橡胶”。
热塑性弹性体是介于橡胶与树脂之间的一种新型高分子材料，不仅可以取代部分橡胶，还能使塑料得到改性。
热塑性弹性体所具有的橡胶与塑料的双重性能和宽广的特性，使之在橡胶工业中广泛用于制造胶鞋、胶布等日用品和胶管、胶带、胶条、胶板、胶件以及胶粘剂等各种工业用品。
同时，热塑性弹性体还可代替橡胶大量用在PVC、PE、PP、PS等通用热塑性树脂甚至PU、PA等工程塑料的改性上面，使塑料工业也出现了崭新的局面。
世界上已工业化生产的TPE有：苯乙烯类(SBS、SIS、SEBS、SEPS)、烯烃类(TPO、TPV)、双烯类(TPB、TPI)、氯乙烯类(TPVC、TCPE)、氨酯类(TPU)、酯类(TPEE)、酰胺类(TPAE)、有机氟类(TPF)、有机硅类和乙烯类等，几乎涵盖了现在合成橡胶与合成树脂的所有领域。
它们都是在主链上通过形成硬链段的树脂相和软链段的橡胶相相互牢固组合在一起而成的。
热塑性塑料是在特定的温度范围内能反复加热熔融和冷却硬化的一类塑料。
如聚丙烯（PP），聚乙烯（PE），聚苯乙烯（PS），聚碳酸酯（PC），聚酰胺（PA），聚甲醛（POM），ABS树脂等。
热塑性弹性体和热塑性塑料的共混性能良好，二者通过共混加工，可以得到性能更为优异的复合材料，成为目前材料科学研究的热点。

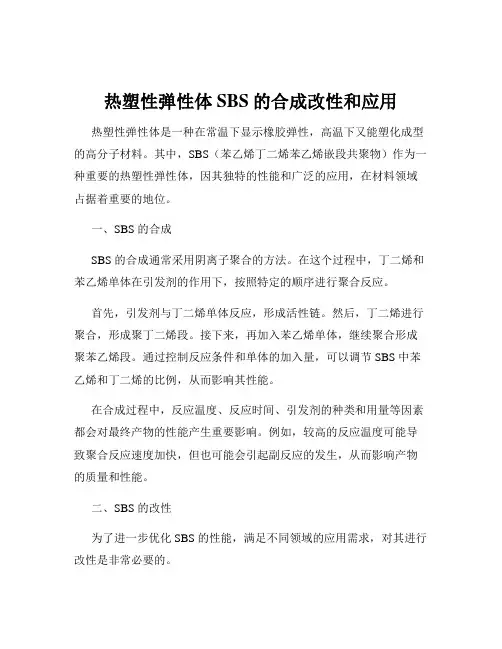

热塑性弹性体SBS的合成改性和应用热塑性弹性体是一种在常温下显示橡胶弹性，高温下又能塑化成型的高分子材料。
其中，SBS（苯乙烯丁二烯苯乙烯嵌段共聚物）作为一种重要的热塑性弹性体，因其独特的性能和广泛的应用，在材料领域占据着重要的地位。
一、SBS 的合成SBS 的合成通常采用阴离子聚合的方法。
在这个过程中，丁二烯和苯乙烯单体在引发剂的作用下，按照特定的顺序进行聚合反应。
首先，引发剂与丁二烯单体反应，形成活性链。
然后，丁二烯进行聚合，形成聚丁二烯段。
接下来，再加入苯乙烯单体，继续聚合形成聚苯乙烯段。
通过控制反应条件和单体的加入量，可以调节 SBS 中苯乙烯和丁二烯的比例，从而影响其性能。
在合成过程中，反应温度、反应时间、引发剂的种类和用量等因素都会对最终产物的性能产生重要影响。
例如，较高的反应温度可能导致聚合反应速度加快，但也可能会引起副反应的发生，从而影响产物的质量和性能。
二、SBS 的改性为了进一步优化 SBS 的性能，满足不同领域的应用需求，对其进行改性是非常必要的。
（一）化学改性通过化学反应在 SBS 分子链上引入新的官能团，以改变其性能。
例如，进行加氢反应可以提高 SBS 的抗氧化性和耐热性。
（二）物理改性物理改性主要包括共混和填充。
将 SBS 与其他聚合物共混，可以综合两者的性能优势。
比如，与聚乙烯共混可以提高其刚性和耐化学腐蚀性。
填充改性则是在 SBS 中加入无机填料，如碳酸钙、滑石粉等，以增强其力学性能和降低成本。
（三）接枝改性通过在 SBS 分子链上接枝其他聚合物链段，赋予其新的性能。
比如接枝丙烯酸酯类聚合物，可以提高其对极性材料的粘结性能。
三、SBS 的应用（一）橡胶制品SBS 在橡胶制品领域有着广泛的应用，如制造轮胎、胶管、胶带等。
由于其具有良好的弹性和耐磨性，能够为这些产品提供优异的性能。
（二）塑料改性作为塑料改性剂，SBS 可以提高塑料的抗冲击性能和柔韧性。
例如，在聚苯乙烯中加入 SBS，可以显著改善其脆性。
TPE(热可塑性弹性体) 概論一、热塑性弹性体（TPE ）的定义 热塑性弹性体（t h e rmopl a sticel as to TPE 是弹性体，具有加硫橡胶的性质，但却不需要加硫。
此外 TPE 并 具有许多介于橡胶与塑料中间的特征。
二、橡胶与塑料的基本性质 TPE 为同时具有橡胶（或弹性体）与塑料之性质的材料，故以下先对橡 胶、塑料的基本性质做一简介。
应 力应 变图 1-1 各种物体的应力—应变特性包括橡胶（或弹性体）及塑料的高分子材料，其代表性的物理性质，可由应力— 应变的特性看出。
图 1-1 为各种高分子材料的试片，在被拉伸时表现的应力— 应变行为。
图中箭头则表示试片受到拉伸及放松时，应力—应变的变化。
钢铁是伸长率（应变）很小的材料，其应力—应变性质如 1 所示，是可 恢復原狀的完全弹性体。
而粘土则是完全的塑性体，如2所示，为完全无法回復。
至于高分子物质则兼具弹性体与塑性体的性质，为粘弹性体3的行为，但橡胶（或弹性体）较塑料更接近于完全弹性体。
由于多數塑料为粘弹性体，要具体描述热塑性弹性体与一般塑料的区别并不容易，较大的差異为热塑性弹性体在常温下具有高伸长率、高回弹率、低压缩永久另一最大区别是分子结构的差異，由于TPE具必定由橡胶成分（即软质段，soft segment）与塑料成）所构成，软质段具有弹性，而硬质段则在常温时发。
但当温度上升时，硬质段的塑料成分会熔而成为可塑性变形，如同塑料般加工时成型。
，TPE含有硬质段及软质段，分類的方法通常是異來分几大類，再以软质段、硬质段之分子固定方式之不同细分。
可形成软质段的另一方面，形成硬质段的分子可使用以下塑料：聚苯乙烯、聚乙烯、聚丙烯、间规聚合1,2聚丁二烯、反式1,4聚異戊二系、聚氨酯、聚酯、聚酰胺等。
依TPE主链上分子构造的差異，可大分为如图1-2。
图 1-2. SBSSISTPS （苯乙烯系） SEBS（苯乙烯/丁二烯嵌段共聚物，SBC ） SEPS 其它 TPO （单纯混掺型）聚烯系TPV （动态加硫型） TPERB （间规聚合 1.2BR ） 聚二烯系 TPI （反式聚異戊二烯）TPNR （PP/天然橡胶）氯系 TPVC （硬质：PVC ，软质：PVC 或 NBR ）TPU 系（热塑性聚氨酯）TPEE 系（聚醚酯弹性体） 工程塑料系 TPA 系（聚酰胺系）氟素系TPE 的另一种分類法，为依巨观构造的差異，分为纯 TPE 及混掺 TPE 。
热塑性弹性体（TPE）一、热塑性弹性体的基本概念热塑性弹性体是在高温下能塑化成型，而在常温下能显示硫化橡胶弹性的一类新型材料。
这类材料兼有热塑性塑料的加工成型性和硫化橡胶的高弹性性能。
热塑性弹性体有类似于硫化橡胶的物理机械性能，如较高的弹性、类似于硫化橡胶的强力、形变特性等。
在性能满足使用要求的条件下，热塑性弹性体可以代替一般硫化橡胶，制成各种具有实用价值的的弹性体制品。
另一方面，由于热塑性弹性体具有类似于热塑性塑料的加工特性，因而不需要使用传统的橡胶硫化加工的硫化设备，可以直接采用塑料加工工艺，如注射、挤出、吹塑等。
从而设备投资少、工艺操作简单、成型速度快、周期短、生产效高。
此外，由于热塑性弹性体的弹性和塑性两种物理状态之间的相互转变取决于温度变化，而且是可逆的，因而在加工生产中的边角料、废次品以及用过的废旧制品等，可以方便地重新加以利用。
热塑性弹性体优异的橡胶弹性和良好的热塑性相结合，使其得到了迅速发展。
它的兴起，使塑料与橡胶的界限变得更加模糊。
目前，热塑性弹性体的种类日趋增多，根据其化学组成，常用的有四大类。
1、热塑性聚氨酯弹性体（TPU）。
按其合成所用的聚合物二醇又可分为聚醚型和聚酯型。
2、苯乙烯嵌段类热塑性弹性（TPS）。
典型品种为热塑性SBS弹性体（苯乙烯一丁二烯一苯乙烯三嵌段共聚物）和热塑性SIS弹性体（苯乙烯一异戊二烯一苯乙烯三嵌段共聚物）。
此外，还有苯乙烯一丁二烯的星形嵌段共聚物。
3、热塑性聚酯弹性体（TPEE）。
该类弹性体通常是由二元羧酸及其衍生物（如对苯二甲酸二甲酯）、聚醚二醇（分子量600～6000）及低分子二醇的混合物通过熔融酯交换反应而得到的均聚无规嵌段共聚物。
4、热塑性聚烯烃弹性体（TPO）。
该类弹性体通常是通过共混法来制备。
如应用EP（D）M（即具有部分结晶性质的EPM或EPDM）与热塑性树脂（聚乙烯、聚丙烯等）共混，或在共混的同时采用动态硫化法使橡胶部分得到交联甚至在橡胶链上接枝聚乙烯或聚丙烯。
热塑性弹性体（Ｔｈｅｒｍｏｐｌａｓｔｉｃ ｅｌａｓｔｏｍｅｒ）也称热塑性橡胶（Ｔｈｅｒｍｏｐｌａｓｔｉｃ ｒｕｂｂｅｒ），是一种兼具橡胶和热塑性塑料特性，在常温显示橡胶高弹性，高温下又能塑化成型的高分子材料。
也是继天然橡胶、合成橡胶之后的第三代橡胶，简称ＴＰＥ或ＴＰＲ。
热塑性弹性体聚合物链的结构特点是由化学键组成不同的树脂段和橡胶段。
树脂段的链段间作用力足以形成物理“交联”，橡胶段则是具有较大自由旋转能力的高速性链段，而塑料和橡胶段又以适当的次序排列并以适当的方式联接起来。
正是由于这种聚合物链结构特点和交联状态的可逆性，导致热塑性弹性体一方面在常温下显示硫化胶的弹性、强度和形变特性等物理机械性能，可替代一般硫化胶来制造某些橡胶制品；另一方面，在高温下塑料段会软化或熔化，在加压下呈现塑性流动，呈现热塑性塑料的加工特性。
种类热塑性弹性体的种类很多，包括：苯乙烯类热塑性弹性体、聚烯烃类热塑性弹性体、聚氨酯类热塑性弹性体、聚酯类热塑性弹性体、聚酰胺热塑性弹性体、乙烯共聚物热塑性弹性体等。
加工特点热塑性弹性体可用标准的热塑性塑料加工设备和工艺进行加工成型，如挤出、注射、吹塑等，不需硫化就可制造生产橡胶制品，节约投资，能耗低，工艺简单、加工周期缩短，生产效率高，加工费用低，边角废料可回收使用，节省资源，也对环境保护有利。
热塑性弹性体的缺点和不足包括：加工前需进行干燥，要求成批生产，特别是由于在高温下易软化，因此所制产品的使用温度有一定限制，而且低硬度热塑性弹性体品种数量有限。
热塑性弹性体的应用范围非常广泛，包括在胶鞋、粘合剂、汽车零部件、电线电缆、胶管、涂料、挤出制品、掺合剂等等方面有大量使用，除了不适于制造充气轮胎外，轮胎橡胶制品很多已可用热塑性弹性体取代。
当然汽车零部件仍是热塑性弹性体，未来消费量将从２００１年的４４．５万吨提高到２００６年的６０．５万吨。
汽车工业用热塑性弹性体主要是聚烯烃热塑性弹性体，它在常温下呈现橡胶弹性，具有价格低、密度小、弯曲弹性模量高、低温抗冲击性能好、流动性好、易加工和可重复使用等特点。
