隧道盾构工程验收资料及验收表格[详细]

隧道工程施工质量验收表格目录第一部分表格设计汇总和填写要求说明1.1表格设计汇总和填写要求说明第二部分隧道工程施工记录表格2.1高程测量记录2.2超探施工记录2.3探水钻孔施工记录2.4沉降观测记录2.5隧道现场监控沉量测量记录2.6隐蔽工程检查记录2.7隧道验收观测记录2.8隧道断面验收记录2.9隧道成洞净空检查记录2.10隧道总体实测检查记录第三部隧道工程施工质量检验批评定表格3.1隧道工程施工质量验收的划分及编号3.2洞口开挖检验批质量验收记录表3.3砌体工程检验批质量验收记录表3.4钢筋工程检验批质量验收记录3.5洞口模板及支架工程检验批质量验收记录表3.6混凝土（原材料及配合比）检验批质量验收记录表（Ⅰ）3.7洞口混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.8洞身开挖检验批质量验收记录表3.9隧底开挖检验批质量验收记录表3.10喷射混凝土支护检验批质量验收记录表3.11锚杆检验批质量验收记录表3.12钢筋钢架检验批质量验收记录表3.13钢筋网检验批质量验收记录表3.14管棚检验批质量验收记录表3.15超前小导管检验批质量验收记录表3.16衬砌模板工程检验批质量验收记录表（Ⅰ）3.17衬砌混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.18喷射混凝土衬砌检验批质量验收记录表3.19底板混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.20仰拱混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.21仰拱填充混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.22回填注浆检验批质量验收记录表3.23洞口防排水检验批质量验收记录表3.24洞内排水沟（槽）检验批质量验收记录表3.25施工缝与变形缝处理检验批质量验收记录表3.26防水板施工检验批质量验收记录表3.27涂料防水层施工检验批质量验收记录表3.28回填注浆检验批质量验收记录表3.29盲管（沟）检验批质量验收记录表3.30辅助坑道开挖检验批质量验收记录表3.31辅助坑道模板工程检验批质量验收记录表3.32辅助坑道混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.33辅助坑道坑道口及其封闭检验批质量验收记录表3.34明洞开挖检验批质量验收记录表3.35明洞模板及支架工程检验批质量验收记录表3.36明洞衬砌混凝土（施工）工程检验批质量验收记录表（Ⅱ）3.37明洞防排水检验批质量验收记录表3.38明洞回填检验批质量验收记录表第四部分隧道工程施工竣工（交工）验收表格4.1分项工程质量验收记录4.2分部工程质量验收记录4.3单位工程质量验收记录4.4 单位工程质量控制资料核查记录4.5单位工程安全和功能检验资料核查及主要功能抽查记录4.5.1隧道衬砌厚度检测结果4.5.2隧道衬砌混凝土强度等级检测结果4.5.3隧道衬砌钢架、钢筋分布4.5.4隧道衬砌背后回填情况统计4.5.5隧道衬砌质量汇总4.6单位工程观感质量检查记录第二部分隧道工程施工记录表格高程测量记录超探施工记录探水钻孔施工记录沉降观测记录隧道现场监控沉量测量记录隐蔽工程检查记录隧道成洞净空检查记录隧道总体实测检查记录第三部分隧道工程施工质量检验评定表格隧道工程施工质量验收的划分及编号隧道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。

盾构法隧道分项工程质量验收记录工程名称XXX中学结构类型框架七层检验批数 2 施工单位XXX建筑工程有限公司项目经理项目技术负责人分包单位分包单位负责人分包项目经理序号检验批部位、区段施工单位检查评定结果监理（建设）单位验收结论1 ①~⑤轴合格符合要求2 ⑥~⑩轴合格符合要求检查结论合格项目专业技术负责人：2004年05月25日验收结论同意验收监理工程师：（建设单位项目专业技术负责人）2004年05月25日盾构法隧道检验批质量验收记录表GB50208-2002010511 ０１单位（子单位）工程名称XXX中学分部（子分部）工程名称地下防水子分部验收部位①~⑤轴施工单位XXX建筑工程有限公司项目经理xxx分包单位分包项目经理施工执行标准名称及编号地下防水施工工艺标准XDQB2002—TJ017施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 防水材料质量设计要求√符合要求2 管片抗压、抗渗设计要求√一般项目1 隧道渗漏水量第5.4.10条√符合要求2 管片拼装接缝设计要求√3 螺栓安装及防腐第5.4.12条√施工单位检查评定结果专业工长（施工员）施工班组长主控项目全部合格，一般项目满足施工规范规定要求。

项目专业质量检查员：2004年8月18日监理（建设）单位验收结论合格专业监理工程师：（建设单位项目专业技术负责人）：2004年8月18日注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出企业标准，加△表示超出国家标准。

盾构隧道检验批质量验收记录项目名称：盾构隧道工程项目编号：XX-XXX-XXX一、工程概况：本次工程为盾构隧道工程，总长1000米，设计要求为直径10米，设计长度1000米。

二、工程主要材料：1.盾构机：型号XX，参数XX，生产厂家XX2.盾构参数：直径10米，长度1000米3.隧道衬砌：混凝土材料，强度等级为C30，配合比为X:Y:Z4.隧道支撑：钢支撑，规格材质为XX三、质量验收内容：本次质量验收主要包括盾构机工程质量验收和隧道衬砌工程质量验收两部分。

四、盾构机工程质量验收：1.盾构机型号、参数确认：确认盾构机型号、参数是否符合设计要求，包括盾构机直径、长度等。

2.盾构机生产厂家确认：确认盾构机生产厂家是否具备相关生产能力和资质。

3.盾构机操作操作人员配备：确认盾构机操作人员是否具备相关技能和证书。

4.盾构机施工过程控制：对盾构机施工过程进行监控和检查，确保其符合施工规范和要求。

5.盾构机相关设备检验：对盾构机的各项设备进行检验，包括导向系统、推进机构、注浆系统等。

五、隧道衬砌工程质量验收：1.隧道衬砌施工方案确认：确认隧道衬砌施工方案是否符合设计要求和相关规范。

2.隧道衬砌施工过程监控：对隧道衬砌施工过程进行监控和检查，确保其符合施工规范和要求。

3.隧道衬砌材料确认：确认隧道衬砌所使用材料是否符合设计要求和相关规范。

4.隧道衬砌施工质量检验：对隧道衬砌质量进行抽检，包括衬砌厚度、强度等指标。

5.隧道衬砌施工质量验收：对隧道衬砌施工质量进行验收，确保其符合设计要求和相关规范。

六、质量验收结果：经过对盾构机工程和隧道衬砌工程的质量验收，符合设计要求和相关规范，验收合格。

七、存在问题及处理措施：1.盾构机操作人员中有部分人员相关证书过期，需重新培训和考取证书。

2.隧道衬砌部分区域衬砌厚度不符合设计要求，需重新施工。

3.盾构机工程设备部分存在故障，需对故障设备进行维修或更换。

八、质量验收结论：本次盾构隧道工程的质量验收合格，但存在部分问题需要进行处理和整改。

C7 陕西省建设工程施工质量验收技术资料统一用表检验批质量验收记录表盾构隧道检验批质量验收记录陕ZJP-010*******陕西省建设工程质量安全监督总站编印编制说明：一、验收依据1、《建筑工程施工质量验收统一标准》GB 50300-20132、《地下防水工程质量验收规范》GB 50208-2011二、规范摘要《地下防水工程质量验收规范》GB 50208-20113.0.13地下防水工程的分项检验批和抽样数量应符合下列规定：1）主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工划分检验批。

2）特殊施工法结构防水工程应按隧道区间、变形缝等施工段划分检验批。

3）排水工程和注浆工程应各为一个检验批4）各检验批的抽样检验数量：细部构造为全数检查，其他均应符合规范规定6.3.10盾构隧道分项工程检验批的抽样数量，应按每连续5环抽查1环，且不得少于3环。

《建筑工程施工质量验收统一标准》GB 50300-20133.0.9检验批抽样样本应随机抽取，满足分部均匀、具有代表性的要求，抽样数量应符合有关专业验收规范的规定，当采用计数抽样时，最小抽样数量应符合表 3.0.9的要求主控项目：1、盾构隧道衬砌所用防水材料必须符合设计要求。

检验方法：检验产品合格证、产品性能检测报告、计量措施和材料进场检验报告。

2、钢筋混凝土管片的抗压强度和抗渗性能必须符合设计要求。

检验方法：检查混凝土抗压强度、抗渗性能检验报告和管片单块检漏测试报告。

3、盾构隧道衬砌的渗漏水量必须符合设计要求。

检验方法：观察检查和检查渗漏水检测记录。

一般项目：1、管片接缝密封垫及其沟槽的断面尺寸应符合设计要求。

检验方法：观察检查记录和检查隐蔽工程验收记录。

2、密封垫在沟槽内应套箍和粘接牢固，不得歪斜、扭曲。

检验方法：观察检查。

3、管片嵌缝槽的深度比及断面的构造形式、尺寸应符合设计要求。

检验方法：观察检查和检查隐蔽工程验收记录。

4、嵌缝材料嵌填应密实、连续、饱满、表面平整、密贴牢固。

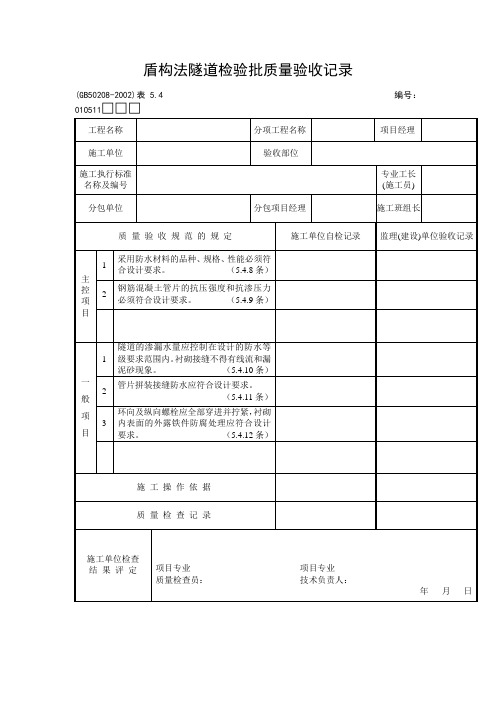

盾构法隧道检验批质量验收记录
(GB50208-2002)表 5.4 编号：010511□□□
010511□□□说明
注：每连续20环抽查1处，每处为一环，且不得少于3处。

主控项目
5.4.8盾构法隧道采用防水材料的品种、规格、性能必须符合设计要求。

检验方法：检查出厂合格证、质量检验报告和现场抽样试验报告。

5.4.9钢筋混凝土管片的抗压强度和抗渗压力必须符合设计要求。

检验方法：检查混凝土抗压、抗渗试验报告和单块管片检漏测试报告。

一般项目
5.4.10隧道的渗漏水量应控制在设计的防水等级要求范围内。

衬砌接缝不得有线流和漏泥砂现象。

检验方法：观察检查和渗漏水量测。

5.4.11管片拼装接缝防水应符合设计要求。

检验方法：检查隐蔽工程验收记录。

5.4.12环向及纵向螺栓应全部穿进并拧紧，衬砌内表面的外露铁件防腐处理应符合设计要求。

检验方法：观察检查。

注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。

盾构隧道附属工程分部验收资料审查表
工程名称：年月日
审查人签名：核查人签名：室主任签名：
说明：1.附属工程分部验收资料应在施工完成、所涉及质量问题处理完成后3个工作日内提交；
2.缺省项应在“存在问题或说明”中注明；
3.分部（子分部）工程质量验收记录附后。

4.审查人负责验收资料的审查，并填写“主要质量问题及处理意见”前全部内容；核查人负责资料整改回复后
的审查，并填写“资料整改回复情况说明”；室主任负责审核该资料是否具备验收条件，并填写“审查意见”。

盾构法隧道检查验收表
背景
盾构法是崭新的道路隧道施工方法，其使用先进的钻头技术，使得我们可以在较短的时间内建设大型隧道。

然而，在使用盾构法进行隧道施工时，必须进行密切的监测和检查，以确保所建隧道的质量和安全。

因此，盾构法隧道检查验收表应运而生，帮助施工方监测和检查盾构法隧道建设的质量。

目的
本文档旨在提供盾构法隧道检查验收表的模板。

该模板可以帮助监理人员在监测和检查盾构法隧道施工时，记录每个阶段的工程质量情况，以便于在验收阶段对整个工程进行全面评估和检查。

适用范围
本检查验收表适用于盾构法隧道建设的所有阶段。

在建设过程中，需要根据具体情况，对表格进行适当的修改和完善以满足实际需要。

内容
盾构法隧道检查验收表的内容包括以下几个方面：
第一部分：基本信息
该部分主要记录隧道的基本信息，包括工程名称、工程地点、隧道长度、隧道直径和设计单位等；
第二部分：隧道施工过程监测
该部分主要记录隧道施工过程中的监测数据，包括地面沉降量、土压力、渗流量等相关数据；
第三部分：隧道施工质量检查
该部分主要记录隧道施工质量方面的检查数据，包括隧道地基和支护结构的设计和施工质量、隧道内部的清洁度、隧道内部铺装的质量等方面的数据；
第四部分：隧道竣工验收
该部分主要记录隧道竣工验收阶段的数据，包括隧道终点洞口的尺寸、隧道内部照明等设施的质量等。

结论
本文档提供了盾构法隧道检查验收表的模板，从基本信息、隧道施工过程监测、隧道施工质量检查和隧道竣工验收四个方面进行了详细说明。

本表格可用于监测和检查盾构法隧道建设的工程质量和安全，为保证盾构法隧道建设的顺利开展贡献力量。
