变压器与低压断路器互感器的选择(整理)

最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。

塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

变频控制柜的基本布局变频控制柜分为壁挂式和落地式两种，变频控制柜主要器件的配置与选用介绍如下：(1) tr-变压器:这个为可选项，根据电压等级标准配置和选用。

(2) fu-熔断丝：一般都需要添加，不要为了节省成本而省去。

选择为2.5～4倍额定变频器电流。

注意熔断丝的选择要选快熔类。

(3) qa-断路器：断路器主要用于电源回路的开闭，且在出现过流或短路事故时自动断开电源。

断路器的容量为变频器额定电流的1.5～2倍，断路器的时间特性要充分考虑变频器过载保护的时间特性。

(4) km-接触器：接触器主要用于在工频电网和变频器之间的切换，保证变频器的输出端不会接到工频电网上去，以免损坏变频器。

接触器频繁的闭合和断开将引起变频器故障，所以最高频率不要超过10次/min。

(5) f-风扇：主要用于抽取变频控制柜里的热量,给变频控制柜散热；按供电方式分直流风扇和交流风扇，根据现场工作环境选用。

(6) ly-防雷浪涌器：最好配置一个，特别雷暴多发区，以及交流电源尖峰浪涌多发场合，保护变频系统免遭意外破坏。

一般配40kva浪涌器。

(7) dk-电抗器：选择合适的电抗器与变频柜配套使用，既可以抑制谐波电流，降低变频器系统所产生的谐波总量，提高变频器的功率因数，又可以抑制来自电网的浪涌电流对变频器的冲击，保护变频器、降低电动机噪声。

保证变频器和电机的可靠运行。

(8) emi-滤波器：滤波器的作用是为了抑制从导线及金属管线上传导无线信号到设备中去，将来自变频器的高次谐波分量与电源系统的阻抗分离，或者抑制干扰信号从干扰源设备通过电源线传导到外边去。

(9) rb-制动电阻：当电容电压超过设定置后，就经制动电阻消耗回馈的能量。

一般小容量变频器带有制动电阻，大容量变频器的制动电阻通常由用户自己根据负载的性质和大小、负载周期等因素进行选配。

(10) 另外还包括变频器，plc/dcs，触模屏，传感器，电度表等器件的选用。

4 变频控制柜布局的注意事项(1) 确保控制柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。

2023年继电保护备考押题2卷合1带答案（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹套一.全能考点(共100题)1.【单选题】为保证电流互感器的综合误差满足小于10%的要求,电流互感器接入的二次负载阻抗要()限制值。

A、大于B、等于C、小于参考答案：C2.【判断题】根据变压器励磁涌流特点,当鉴别是励磁涌流时须开放保护。

参考答案：×3.【判断题】电动机的过负荷保护采用定时限特性时，保护动作时限应大于电动机的最大允许堵转时间，一般取16~25s。

参考答案：×4.【单选题】跌落式熔断器的()相当于保护功能的整定值。

A、下限开断电流B、上限开断电流C、额定电流D、额定负荷电流参考答案：A5.【判断题】低电压继电器的动作、返回过程与过电压继电器相同。

参考答案：×6.【单选题】变压器零序电流保护用于反应()。

A、外部故障引起的过电流B、三相对称过负荷C、油箱漏油造成油面降低D、变压器高压侧系统的接地故障参考答案：D7.【单选题】变压器相间短路的后备保护作为变压器差动保护或()和气体保护的后备保护。

A、电流速断保护B、过电流保护C、零序电流保护D、负序过电流保护参考答案：A8.【判断题】微机保护对模数变换系统采样数据进行分析、计算和判断,实现各种继电保护功能的方法称为数据采集。

参考答案：×9.【单选题】造成变压器差动保护不平衡电流的因素有电流互感器变比标准化、两侧电流互感器二次阻抗不完全匹配及()等。

A、电压互感器的影响B、保护定值偏高C、变压器分接头调整D、差动继电器动作电流偏小参考答案：C10.【单选题】中性点直接接地系统发生接地故障,()零序电压最高。

A、直接接地的中性点B、远离故障点C、接地故障点参考答案：C11.【单选题】电动机堵转保护动作后,作用于()。

A、跳闸B、信号C、闭锁电动机参考答案：A12.【单选题】变压器气体保护用于反应变压器油箱内部的各种故障以及()。

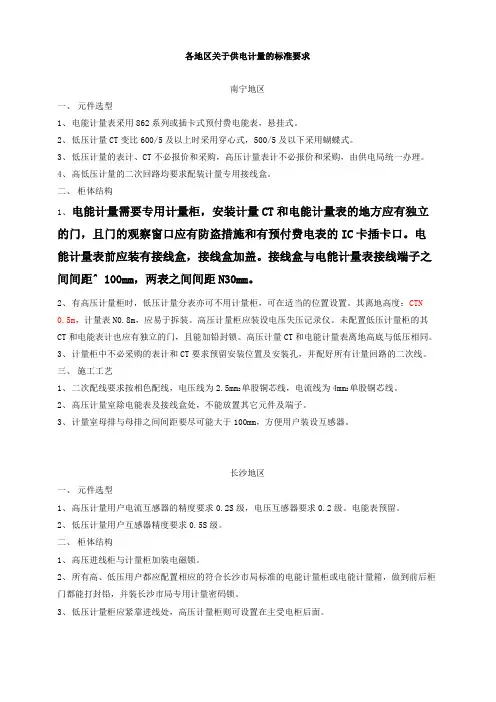

各地区关于供电计量的标准要求南宁地区一、元件选型1、电能计量表采用862系列或插卡式预付费电能表，悬挂式。
