电感和变压器的区别
电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感
应元件，也是电子电路中常用的元器件之一。
电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母"L"表示。
电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
变压器是利用电感器的电磁感应原理制成的部件。
在电路中用字母"T"（旧标准为"B"）表示。
变压器是利用其一次(初级)、二次(次级)绕组之间圈数(匝数)比的不同来改变电压比或电流比，实现电能或信号的传输与分配。
主要作用有：降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等。
只不过变压器是利用其原边线圈通电后产生的磁场影响了副边线圈，导致它产生了“感生电势”，也就是副边就有电压产生。
也就是变成了一个能量转换器件在使用。
而电感本身“却是隔交通直”的说法不全面，所谓隔交通直只是我们在电路中利用了电感器的“感抗”原理而已。
这只是与变压器的自感、互感在电路中不同的用法。
简言之：变压器是通过自身电感对副边产生互感而生电压。
电感器是通过其感抗，产生对交流电的谐振而遏制，但直流电不受其影响。
变压器在电路中的连接方式是与交流电源并联，电感在电路中的连接方式一般是与交流电路串联，电感虽然对交流电有阻挡作用，但也并不是完全不让交流电通过，它是通过所谓的感抗来产生对交流电的限制作用。
对于变压器来说，它是作为交流电负载的方式来工作的，它对交流电产生的作用是能量转换，而不是通过。
07 电子元器件的识别与测试一、目的1．了解常用电子元器件(如：电阻、电容、电感、变压器、二极管、三极管、单结管、晶闸管、数码管、接插件、开关、集成电路、电声器件等）的种类、结构、参数、性能等.2．学会识别、选用、测量、安装各类电子元器件。
二、器材1．数字万用表。
2．各种常用电子元器件。
3．电子元器件展板.4．多媒体设备等.三、电子元器件的识别与测试特殊的元器件检测需要多种通用或专用测试仪器,一般性的技术改造和电子制作，利用万用表等普通仪表对元器件检测，也可满足制作要求。
1．电阻器(1）根据电阻器上的标志识别电阻器的阻值.(2)用万用表准确测量电阻器的阻值。
2．电位器（1）用万用表测量电位器固定端的阻值。
(2）用万用表检测电位器活动端的性能。
3．电容器(1)根据电容器的标志识别电容器的容量。
（2）用万用表（具有电容测量档的数字万用表）测量电容器的容量。
（3）小电容（C≤0.1μF）可测短路、断路、漏电故障。
常用测电阻的方法：正常情况下,电阻为无穷大，若电阻接近或等于零,则电容短路；若为某一数值，则电容漏电。
（4）电解电容正负极性的判断①引脚较长的一端为“+"极,引脚较短的一端为“−”极。
②标有“−”标志的一端为“−”极。
③用万用表判断:用红、黑表笔接触电容器的两引脚，记住漏电电流的大小。
然后将电容器的正、负引脚短接一下，将红、黑表笔对调后，再测漏电电流，漏电电流小的一次,与黑表笔相接的引脚为“+”极.（5)注意：由于电容器具有储存电荷的能力，因此，在测量或触摸大电解电容器时，要先将两个引脚短路一下（方法是：手拿带有塑料柄的螺丝刀，然后用金属部分将引脚短路），以将电容器中存储的电荷泻放,否则，可能会损坏测试仪表或出现电击伤人的意外情况。
4．电感器(1）根据电感器的标志识别电感器的电感量.（2)用万用表(具有电感测量档的数字万用表）测量电感器的电感量.（3）电感线圈的测量:可用万用表的欧姆档测线圈的直流电阻，若电阻为零或接近零，则说明线圈短路或局部短路；若电阻为无穷大，则说明线圈断路.（4）注意：在测电感器时,数字万用表的量程选择很重要，最好选择接近标称电感量的量程去测量；否则测试结果将会与实际值有很大的误差.5．变压器（1）初、次级绕组的判别：电源变压器的初级绕组引脚和次级绕组引脚通常是分别从两侧引出的，并且初级绕组多标有220V的字样，次级绕组则标出额定输出值,如：15V、24V、35V等。

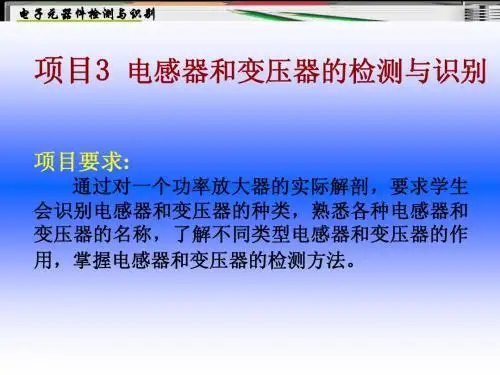

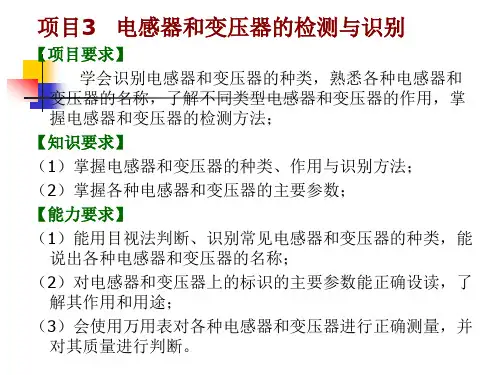

实训项目3 电感、变压器的认知与检测一、实训概要主要介绍电感元件、变压器及压电元件的分类、结构、基本功能及检测方法。
通过学习，要求读者能正确识别这三类元件，并掌握这三类元件的基本功能、基本结构及检测方法。
学习本章时，自始至终要以元件的符号、功能及检测为重点。
二、实训目的1、了解电感器、变压器的用途分类2、了解色码电感标志的识别方法3、掌握检测电感、变压器的方法三、实训原理一）电感元件的分类及符号1.分类电感元件是由线圈绕制而成的，如图所示。
它又称电感线圈，简称电感。
2.电感的符号不同类型的电感在电路中具有不同的符号，如图所示。
二）电感的特性及主要参数直流电阻：是绕制电感的导线所呈现的电阻。
由于绕制电感的导线常用铜丝，且长度也不会很长，故电感的直流电阻往往很小，一般忽略不计。
电感量：电感量又叫电感系数或自感系数，它是反映电感具备电磁感应能力的物理量。
电感量的基本单位是亨利（H），常用单位有mH（毫亨）和μH（微亨）。
H、mH及μH之间的换算关系如下：1H=103mH ；1mH=103μH ；1H=106μH感抗：感抗是指电感元件对交流电（或突变电流）的阻碍作用。
品质因素：品质因素是衡量电感元件质量的重要参数。
品质因素常用Q表示。
分布电容：由于电感是由导线绕制而成的，这样匝与匝之间具有一定的电容，线圈与地之间也有一定的电容。
三）电感元件的识别及检测1.电感的识别电感元件一般为二端或三端元件，其外表具有如下一些特点，根据这些特点很容易识别电感元件。
可以看到线圈、或表面标有“μH”或“mH”、或带有一个可以旋转的磁芯的元件便是电感示。
2.电感的检测电感在使用过程中，常会出现断路，短路等现象，可通过测量和观察来判断。
（1）利用万用表1Ω或10Ω档很容易判断电感是否断路或短路。
（2）有些电感可通过观察其表面来判断好坏。
四）变压器1.变压器的基本结构变压器是由具有同一闭合磁路的铁心（或磁心）及绕在铁心（或磁心）上的线圈构成，如图所示。
电感是什么,和变压器有什么区别
电感和变压器是两种不同的电子元件，它们的作用和应用有所不同。
电感是一种电性元件，主要作用是产生感应电动势和储存能量。
具体来说，电感器一般由线圈构成，当有电流流过线圈时，根据楞次定律，线圈会产生一个反向的电动势来抵抗电流的变化。
因此，电感的作用是阻止电流的变化，通常用于平滑电路、滤波、储能等场合。
变压器则是一种由两个或多个线圈构成的元件，通过互相感应和变化电流大小来调整电压大小。
变压器通常由铁芯和线圈组成，通过改变线圈的匝数或铁芯的位置来调整输出电压的高低。
变压器在电力系统、通信、电子等领域中广泛应用，用于实现电压变换、电流变换、阻抗变换等功能。
总的来说，电感和变压器都是电子设备中重要的元件，但它们的作用和应用有所不同。
电感主要用于平滑电路、滤波、储能等场合，而变压器则用于实现电压、电流、阻抗的变换和传输等功能。

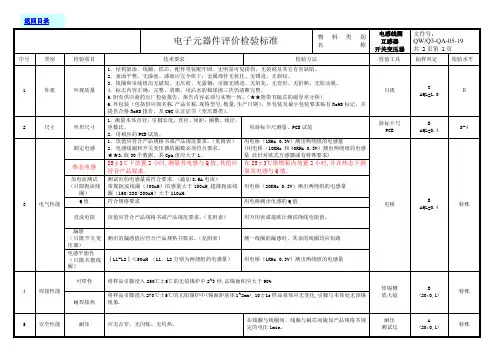

电子元器件评价检验标准物料类别名称电感线圈互感器开关变压器文件号：QW/Q3-QA-05-19共2页第2页序号类别检验项目技术要求检验方法检验工具抽样判定检验水平5安全性能绝缘电阻绝缘电阻大于100MΩ。
在线圈与线圈间、线圈与磁芯间施加500V的直流电压。
绝缘电阻测试仪A(20;0,1)特殊★★阻燃骨架、漆包线符合V0级符合V0级（备注：出口产品胶带需符合灼热丝750℃标准）燃烧6机械性能跌落测试（只针对开关电源变压器）跌落测试后允许引脚变形，不允许胶座出现破裂，只针对开关电源变压器。
将开关电源变压器从80厘米高处跌落到测试工装上3次。
测试工装B(5;0,1)特殊引脚强度－弯曲（针对扼流线圈）引脚无断裂、引脚和本体无松动或脱落，电气性能符合。
任取一根引脚按相反方向弯曲一次（共二次）后钳子引脚强度－抗拉力引脚应无松动或脱落，电气性能符合。
将变压器放在桌面引脚与地面平行，引脚轴线方向上施加30N的拉力10±1S后拉力计推力对变压器实施大于85N的推力，测试后外观应无可见损伤,性能测试符合要求。
将变压器焊接PCB板上，使用推力计对变压器进行横向推力测试。
拉力计6环境试验★稳态湿热在常温（25±3℃）状态下1h后,外观应无可见损伤,性能测试符合要求。
放在温度85±2℃，相对湿度85％—90％的环境中放置48h,取去充分除去表面水滴。
湿热箱B(5;0,1)特殊★高温贮存取出在常态（温度25±3℃湿度40－80%）下恢复1h后,外观应无可见损伤,性能测试符合要求.放在温度125±5℃(规格书温度高于此标准按规格书要求)的环境中48h。
高温恒温箱★低温贮存取出在常态（温度25±3℃湿度40－80%）下恢复1h后,外观应无可见损伤,性能测试符合要求.放在-25±5℃的环境中48h。
低温恒温箱7有害物质ROHS测试按《电磁炉公司ROHS物料检验流程》标准执行ROHS测试仪关键物料按计划抽测REACH评估供应商提供第三方RECH检测报告及提供声明函第三方机构8需提供零部件拆分元件备案清单供应商提供检验要求及注意事项：1.”★”为型式试验项目，正常进货检验免检，尺寸仅供参考，“★★”为评价项目标准。
能够产生自感、互感作用的器件均称为电感器件。
电感器件是无线电设备中重要元件之一，它与电阻、电容、晶体二极管、晶体三极管等电子器件进行适当的配合，可构成各种功能的电子线路。
由于电感器一般由线圈构成，所以又称为电感线圈。
为了增加Q值、缩小体积，线圈中常用软磁性材料做成磁芯。
电感器有固定电感器、可变电感器、微调电感受器、色码电感器、平面电感器、集成电感器等。
在无线电整机中电感器主要是指各种线圈，对于与电感线圈相关的变压器、延迟线、滤波器等，在本节中将作必要说明。
1.电感线圈电感线圈是用绝缘导线（漆包线、纱包线、***导线等）一圈紧靠一图地绕制而成.在交流电路中，线圈有阻碍交流电流通过的作用，而对稳定的直流电压却不起作用（线罪状本身直流电阻例外）。
所以线圈可以在交流电路中作阻流、变压、交连、负载等。
当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等。
电感线圈在电路中常用英文字母“L”表示，电感量的单位是“亨利”，简称亨，常用英文字母“H”表示；比亨小的单位为毫亨，用英文字母mH表示；更小单位为微亨，用英文字母H表示。
它们之间的关系为：1H=103mH=106uH.（1）自感与互感。
当交流电流通过电感线圈时，将在线圈的周围产生交变磁场，这个磁场能穿过线圈，并且在线圈中产生感应电动势。
自感电动势的大小与磁通量的线圈的特性有磁，这种特性用自感电感线圈在电路中常用英文字母“L”表示，电感量的单位是“亨利”，简称亨，常用英文字母“H”表示；比亨小的单位为毫亨，用英文字母mH表示；更小单位为微亨，用英文字母H表示。
它们之间的关系为：1H=103mH=106uH.（1）自感与互感。
当交流电流通过电感线圈时，将在线圈的周围产生交变磁场，这个磁场能穿过线圈，并且在线圈中产生感应电动势。
自感电动势的大小与磁通量的线圈的特性有磁，这种特性用自感系数来表示。
电感受。
电感受量是表示电感数值大小的量，一般称之为电感。
电感线圈的自感工作原理：线圈（电感）中的自感电动势的方向将要阻碍原磁场的变化，这是因为原有的磁场是线圈中的电流产生的，自感受电动热阻碍通过线圈的电流发生变化，这种阻碍作用就是电感的感抗，其单位欧姆（）。
电感器、变压器检测方法和技巧电感器、变压器检测方法和技巧电感器、变压器检测方法与经验1.色码电感器的检测将万口表置于Ｒ×1挡，红、黑表笔各接铃码电感器的仳一引出端，此时口针应向右摎动。
根据测出的电阻值大小，分下述方法进行鉴别：a、被测色码电感器电阻值为零，其内部有短路性故障。
b、被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系，只要能出电阻值，则另认为被测色码电感器是正常的。
2.中周变压檐的检测a、将万用表拨至Ｒ×±挡，按照中周变压器的各绕组引脚排列规律，逐一检查各绕组的通断情况，进而判断其是否正常。
b、检测绝缘性能钹将万用表置于Ｒ口1０Ｋ挡，做如下几种状态测试：(1)初级绕组与次级绕纬间的电阻值；(2)初级绕组与外壳之间的电阻值；(3)次级绕阻与外壳之间的电阻值。
上述测试结果分出三种情况：(1)阻值为无穷大：正常；(2)阻值为零：有短路性故障(3)阻值小于无穷大，但奥于难：有漏电性故障。
3.电源变压器的检测与经验4.其容易冷的毛病主要为内部短路。
这时可通过万用表检查电源电压来判定其是否正常，多行输出变压器绝缘性能下降或有匝间局部短路现象时，将使得行扫描电流激增，开关电源输出电压下降。
因此，可通过测量电阻电压来判断行输出变压器是否短路。
５.(1)通过观察变频器的外貌来检查其是否有明显异常现象。
如线圈引线是否断裂，脱磬，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有外露等。
(2)绝缘口测试。
用万用表Ｒ×1０Ｋ挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无穷大位置不动。
否则，说明变压器绝缘户能不良。
(3)线圈通断的检测。
将万用表置于Ｒ×1挡，测试中，若某个绕组的电阻值为无穷大，则说明此绕组有断路性故障。
(4)判别初、次级线圈。
