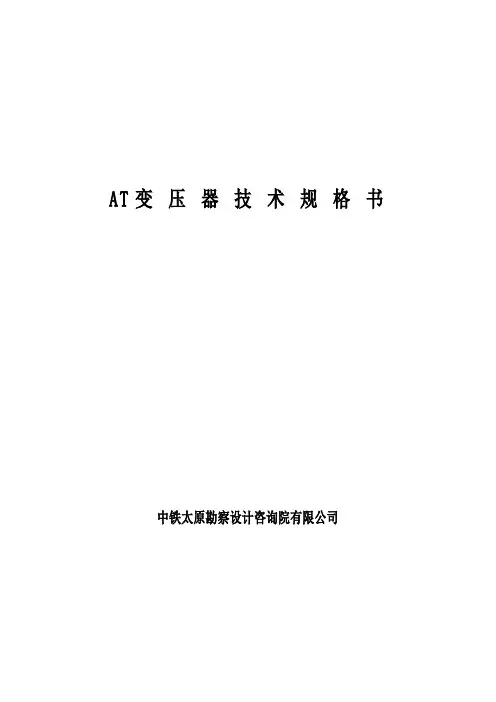

AT变压器技术规格书中铁太原勘察设计咨询院有限公司目录Ⅰ一般事项 (1)1.适用范围 (1)2.供货要求 (1)3.供方责任范围 (1)Ⅱ技术规格 (1)1.引用标准 (1)2.术语 (2)3.性能参数 (2)4.使用条件 (3)5.技术性能与基本要求 (3)6.试验 (5)7.产品标志、起吊、安装、运输和储存 (6)8.技术服务及培训 (6)9.出厂验收 (7)Ⅰ一般事项1.适用范围本技术规格书在太原铁路局候月线范围内适用。
本技术规格书未涉及到的技术问题，供方均按照招标书要求和投标书中的承诺进行生产。
2.供货要求(1)所供变压器应为运行可靠、便于维护、品质优良的产品，其设备技术参数参见本技术规格书“技术规格”一节。
(2)供方应根据现场的实际情况对变压器的安装、运行和维护方式等内容提供具体的建议方案。
(3)变压器的生产制造应严格按照国家标准和设计图纸进行。
(4)变压器的包装及运输应符合国家标准及限界要求。
(5)供方应提供满足质保期内使用的备品备件、专用测试仪表和专用维修工具及试验设备的建议书，主要包括设备名称、数量、单价等内容。
3.供方责任范围(1)负责变压器的设计、生产、供应。
(2)负责提出所供变压器的安装、运行、维护要求和注意事项。
(3)负责提供所供变压器（包括附件）的技术文件、图纸、出厂试验报告、合格证、使用说明书等资料。
(4)负责对需方人员的技术培训。
(5)负责所供变压器的包装，并运输至需方指定地点。
(6)负责所供变压器现场安装的技术指导(负责合同设备的内部连接，指导合同设备与外部设备的连接)。
(7)负责指导所供变压器的现场试验。
(8)负责长期提供所供变压器的零部件和技术服务。
Ⅱ技术规格1.引用标准AT变压器的设计、制造、检查、试验和验收除了应满足本技术规格书的要求外，还应遵照适用的有效版本的IEC标准、中国国家标准(GB)、电力行业(DL)标准、铁道行业标准(TB)，以及国际单位制(SI)。
变压器技术规格书-EFD25
产品名称：EFD25/25/9 产品型号：承制方型号：日期：承制方确认使用方确认
1. 外形尺寸要求（单位：mm ）
2．环保要求
产品满足欧盟的ROHS 标准要求 3.内部结构图（略） 4. 电气连接图
5. 绕制要求
2.用16mm宽*厚0.05的铜皮贴在磁芯上包一圈并接4脚。
3.产品要真空浸油处理。
4.飞线Ф0.25长度30MM.
6. 电气参数(ELECTRIC CHARACTERICS)
9.材料
10.参考标准
未列入承认书的参数要求，请参考下列标准或相关行业标准：
GB/T 15290-94 电子设备用电源变压器和滤波扼流圈总技术条件。
GB 2423 电工电子产品基本环境试验规程
GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）。
GB 8554 电子和通信设备用变压器和电感器测试方法及试验程序。
GB 4943-2001 信息技术的安全。
SJ 2488 电子设备用变压器、阻流和铁芯噪声测试方法。
SJ 2916-88 彩色电视广播接收机用开关电源变压器总技术条件。
SJ 3270-90 隔离变压器的安全要求。
GJB360A-96 《电子及电气元件试验方法》
IEC1007 《Transformer and inductors for use in electronic and telecommunication equipment—Measuring methods and test procedures》。
1.INPUT REQUIREMENT2.OUTPUT SPECIFICATION3.MECHANICAL4.RELIABILITY5.ENVIRONMENT6.OUTLOOKING7.SAFETY8.QC CHECK9.DIMENSIONBEL11.PACKING1.INPUT REQUIREMENTMIN TYP.MAX 100Vac 110Vac/220Vac 240Vac 90Vac 110Vac/220Vac 264Vac 47Hz 50/60Hz 63Hz 550mA 30A 82%MIN TYP.MAX 12Vdc 11.4V 12.6V 0.1A 2.0A 2.3A 120mV 10mS 3S 13.8V 16V 0.3W *TEST MEASURESC1：0.1uF CERAMICS CAPACITORC2：10uF 50V ALUMINUM CAPACITORSHORT CIRCUIT PROTECTRONTHE ADAPTER SHALL NOT DAMAGE BY SHORT THEDC OUTPUT TO GROUND OVER VOLTAGE PROTECTIONNO LOAD POWER DISSIPATION TURN-ON DELAYTYPICAL INPUT VOLTAGE AND TOP LOAD CURRENT OVER CURRENT PROTECTION AUTO RECOVERYRIPPLETYPICAL INPUT VOLTAGE , TYPICAL LOAD CURRENT , 25℃HOLD-UP TIMEAT TYPICAL INPUT VOLTAGE AND FULL LOAD LOAD CURRENT RANGE PEAK LOAD CURRENT TIME<60SNORMAL DC OUTPUT VOLTAGEDC OUTPUT VOLTAGE RANGE TYPICAL OUTPUT VOLTAGE ±5%AVERAGE EFFICIENCY TYPICAL INPUT VOLTAGE& OUTPUT AT (STANDARD LOAD)2.OUTPUT SPECIFICATIONITEMSPECIFCATION AC INPUT CURRENT TYPICAL INPUT VOLTAGE& OUTPUT AT FULL LOAD.AC INRUSH CURRENT TYPICAL INPUT VOLTAGE& OUTPUT AT FULL LOAD , 25℃.AC INPUT VOLTAGE RANGE SINGLE PHASEAC INPUT FREQUENCY SINGLE PHASEITEMSPECIFCATION NORMAL AC INPUT VOLTAGE SINGLE PHASEmin.typ.max.0℃40℃-20℃85℃5%RH90%RH 5%RH 90%RH SPECIFICATION OR TEST CONDITION HI-POT TEST LIFE BENDING TEST VIBRATION BENDING SPEED 40CYCLE/MINUTEFREQUENCY RANGE:10~55Hz AMPLITUDE:1.5mm ACCELERATION: 1G SWEEP 1 MINUTE FOR X,Y,Z,AXIS EACHNON-CONDENSINGSTORAGE HUMIDITY ITEMITEM INSULATION RESISTANCE BURN-IN ITEMTYPICAL LOAD 5.ENVIRONMENT4.RELIABILITYOPERATINGTEMPERATURE STORAGE TEMPERATURE OPERATING HUMIDITY NON-CONDENSING NO DAMAGESPECIFICATION OR TEST CONDITIONINPUT TO OUTPUT,DC 500V LEFT TO RIGHT AT AN ANGLE OF 60 DEG. 1000CYCLE TIMES MIN.S/R SHALL WITHSTAND WEIGHT OF 1N. SWINGING FROM LEFT TORIGHT AT AN ANGLE OF 60DEG. 1000CYCLE TIMES MIN.TEST CONDITION TEST AT SURFACE OF THE CASE WITH TYPICAL INPUT TO OUTPUT APPEARNCE STRUCTUREAND OPERATING THERE SHALL BE NONO SHORT CIRCUITNO BREAKAGE OF THE CORDABNORMALITY ON THEACCEPTANCE CRITERIA NORMAL TEMPERATURE THE CORD SHALL WITHSTAND WEIGHT OF 200g, SWINGING FROM 3.MECHANICALACCEPTANCE CRITERIA TEMPERATURE UP UNDER AC INPUT AND TYPICAL LOAD IN OUTPUT50/60Hz35 DEGREES TEMPERATURE UP WITH GRADUALLY RAISED FROM 0 TO THE 3000Vac AND HELD ATTHAT VALUE FOR 3S,5mA>50M Ω1YEARS ABOVE2YEARS ABOVETYPICAL INPUT&FULL LOAD, 40℃TYPICAL INPUT&FULL LOAD, 25℃MTBF TYPICAL INPUT&FULL LOAD , 25℃50000 HOURS2~4 HOURS AT 30℃(±10℃),NORMAL INPUT VOLTAGE:96(L)X43.7(W)X27.8(H)mm :ABOUT 175g :2PIN 美规 8字尾 线身长:1.2±0.05M :5.5×2.5×10 S TYPE 音叉沟槽:USE 2468 20AWG WIRE :LABEL :94V-0 PC+ABS :94V-07.SAFETYSTANDARD UL60950J609508.QC CHECK ALL OF THE QUANTITY SHALL BE CHECKED BEFORE SHIPMENT,CHECK ITEM AS BELOW:(1)DC PLUG POLE CHECK(2)OCP FUNCTION CHECK(3)DC OUTPUT VOLTAGE CHECK(4)HIPOT&INSULATION CHECK(5)OUTLOOKING CHECKJD50163955FILE NO.E241618 CASE MATERIALPCB MATERIAL WEIGHTAC INPUT TYPEFCC CEUL CULCOMPLY SAFETY STANDARDS PSEEMIINDICATION6.OUTLOOKINGDC OUTPUT CABLEDC OUTPUT TYPE DIMENSION音叉沟槽。
目录1、前言1.1 概述 (1)1.2 要求 (1)1.3 规范和标准 (1)1.4 优先顺序 (1)2、供货方、购买方双方责任 (2)2.1 购买方责任 (2)2.2 供货方责任 (2)2.3 质量保证 (2)3、设计操作的环境条件 (2)3.1 安装位置 (2)3.2 环境条件 (3)4、技术要求 (3)4.1 主要技术要求 (3)4.2 变压器主要技术参数和性能要求 (3)5、供货范围 (4)5.1 概述 (4)5.2 范围 (4)5.3 设备及材料 (5)5.4 保证 (5)6、性能保证 (5)7、检验、实验和证书 (5)7.1 质量标准 (5)7.2 检验机构 (5)7.3 检验项目和实验内容 (5)7.4 证书 (6)8、标志 (6)8.1 铭牌 (6)8.2 标志 (6)8.3 颜色 (6)9、包装运输 (7)10、文件图纸和数据要求 (7)10.1 设计文件的确认 (7)10.2 最终报告和数据单 (7)1、前言1.1 概述本项目名称为XXXXXXX公司XXXXX综合楼。
本工程站址位于XXXXX内。
地下室内配电室主要为新建建筑物提供电源。
设计规模：变压器共6台。
1.2 要求本技术规格书适用于选择变压器及其供货方，提供了对用于该项目的变压器在功能设计、性能、供货、运输保护、检验安装和试验等的最低要求。
需方在本规格书中提出了变压器最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规格书和所列标准要求的最高质量产品及其相应服务。
投标商提供的变压器必须是标准的、完整的；技术上是成熟的，性能上是先进的，元器件、材料、设备是崭新的，软件版本是最新的。
1.3 规范和标准变压器的设计、制造、检验与验收应满足国家现行相关法规、规范及标准的要求。
如果满足相同条件的规范、规程及标准不止一种，应遵循要求最严格的版本。
主要规范及标准如下：《干式电力变压器》GB6450-86《干式电力变压器技术参数和要求》GB/T10228-97《三相树脂绝缘干式电力变压器技术条件》ZBK41003-88《6~220KV变压器声压级》ZBK41005-89《干式电力变压器》IEC726-821.4 优先顺序若本规格书与有关规范和标准出现相互矛盾时，应遵照下列优先次序执行。

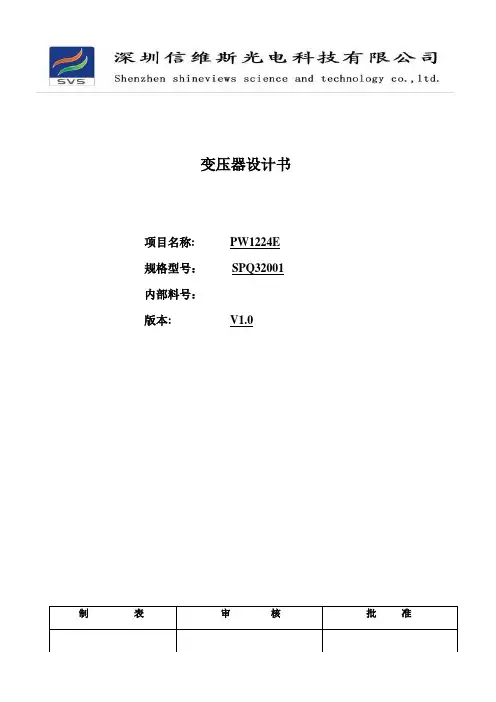

变压器设计书项目名称: PW1224E规格型号：SPQ32001内部料号：版本: V1.0制表审核批准1.尺寸图（单位：mm)NOTE：1..绕制时PIN朝外，PIN2.7.12空脚剪掉,PIN5剪2/3。
2.磁芯需研磨，研磨之磁芯置于顶部，固定磁芯包15㎜胶带3层。
3.E1 E2 E3 为屏蔽绕组，屏蔽铜铂背面贴胶带4.标签贴于顶部，字朝PIN1-6侧，其中XXXX表示年份和周期码。
原理图PW1224E-PQ3220XXXX 3.5±.3线圈结构图4.WINDING SPEC：WINDING WIRE/COPPER FOIL S—F TURNS TAPE TUBE REMARK N1 2UEWØ0.45*2P 6—5 18TS 3TS 密绕E1 COPPER0.025*6.0mm 2—0.9TS 2TS 引线接PIN3N2 TEX-EØ0.8*2P 10—9 6TS 3TS 密绕E2 COPPER0.025*6.0mm 0.9TS 2TS 引线接PIN3N3 2UEWØ0.3*1P 3—1 10TS 3TS 均绕N4 2UEWØ0.45*1P 5—4 18TS 3TS 密绕E3 COPPER0.025*6.0mm 1.1TS 2TS 引线接PIN35.ELECTRICAL CHARACTER：5.1）INDUCTANCE TEST：（1.0KHz/0.25V)L(4~6):0.65mH ±10%漏感（参考）Lp(4-6)＜35uH6.HI-POT TEST:6.1 PRIMARY TO SECONDARY 3KV AC 1mA 3SECOND6.2 PRIMARY TO CORE 1.5KV AC 1mA 3SECOND6.3 SECONDARY TO CORE 1KV AC 1mA 3SECOND7.INSULATION TEST:THE INSULATION RESISTANCE BETWEEN WINDING TO CORE BE MORE THAN 100MΩ at DC 500V.PRIMARY TO CORE :﹥100 MΩat 500VDCSECONDARY TO CORE : ﹥100 MΩat 500VDC6.ELECTRICAL CHARACTER：5.1）INDUCTANCE TEST：（1.0KHz/0.25V)L(4~6):0.65mH ±10%漏感（参考）Lp(4-6)＜35uH6.HI-POT TEST:PRIMARY TO SECONDARY 3KV AC 1mA 3SECONDPRIMARY TO CORE 1.5KV AC 1mA 3SECONDSECONDARY TO CORE 1KV AC 1mA 3SECOND8.INSULATION TEST:THE INSULATION RESISTANCE BETWEEN WINDING TO CORE BE MORE THAN 100MΩ at DC 500V.PRIMARY TO CORE :﹥100 MΩat 500VDCSECONDARY TO CORE : ﹥100 MΩat 500VDC材料规格：ITEM MATIRIAL SUPPLIER OF THEIMATERIAL TEMP RATING1 骨架PQ3220 6+6PIN2 磁芯PQ32203 漆包线2UEW/1300C4 三层绝缘线TYPE TEX-E5 铁氟龙套管TEFLON TUBE6 胶带3M1350 130℃7 凡立水BC-359 130℃。

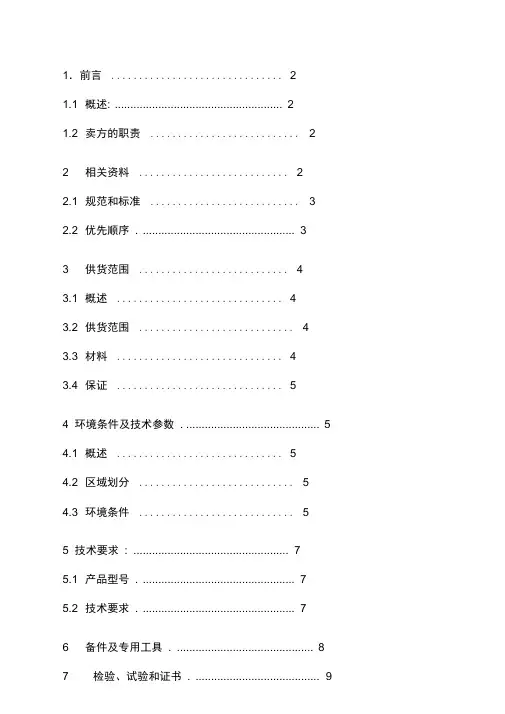

1．前言 (2)1.1 概述: (2)1.2 卖方的职责 (2)2 相关资料 (2)2.1 规范和标准 (3)2.2 优先顺序. (3)3 供货范围 (4)3.1 概述 (4)3.2 供货范围 (4)3.3 材料 (4)3.4 保证 (5)4 环境条件及技术参数. (5)4.1 概述 (5)4.2 区域划分 (5)4.3 环境条件 (5)5 技术要求: (7)5.1 产品型号. (7)5.2 技术要求. (7)6 备件及专用工具. (8)7 检验、试验和证书. (9)7.1 检验机构 (9)7.2 检验项目和试验内容 (9)7.3 证书 (9)7.4 铭牌： (9)8 性能保证 (10)9 油漆和运输 (10)9.1 油漆和防护涂层 (10)9.2 运输要求 (10)9.3 装卸要求 (11)10 文件图纸和数据要求 (11)1．前言1.1 概述:本规格书适用于珠海天然气液化项目变压器室内的干式变压器，本规格书阐述了对上述变压器的设计、制造、检验、试验及验收、运输保护及安装试运等的最低要求。
1.2 卖方的职责卖方应对变压器的设计、制造、供货、检验、验收、试运负有全部责任，保证所提供的变压器满足 2.1 中所列的标准和规范以及相关规格书的要求。
1.3 卖方所提供的变压器及各种附件必须是新的和未经使用的产品。
2 相关资料2.1规范和标准卖方所提供10kV全密封油浸式配电变压器的设计、制造、检验、安装及试运应符合或不低于中华人民共和国国家、行业相关法规、规范的要求，并采用如下最新版本的标准及规范进行产品的设计、制造和检验。
执行标准和规范见表2-1 0表2-1设计、制造和检验的标准和规范2.2优先顺序若本规格书与有关的其它规格书、数据表、图纸以及上述规范和标准出现相互矛盾时，应遵照下列优先次序设计文件•本规格书及其附属文件提及规范和标准•其它供参考的规格书对于不能妥善解决的问题，卖方有责任以书面形式通知买方。
DMP300系列110kV变压器成套保护测控装置技术说明书文件编号：HN/QF.08-0002-02版本号： A发放编号：持册人：长沙华能自控集团有限公司目录1 概述 (4)2 技术指标 (4)2.1 装置额定数据 (4)2.2 装置功耗 (5)2.3 测量元件精度 (5)2.4 环境条件 (5)2.5 抗干扰性能 (5)2.6 绝缘耐压标准 (5)2.7 保护、测量范围 (5)2.8 返回系数 (5)2.9 整组动作时间（1.2倍动作量） (5)2.10 整定范围及误差 (6)3 硬件说明 (6)3.1 结构 (6)3.2 特点 (6)4 保护原理及软件说明 (7)4.1 变压器的主保护 (7)4.1.1 差动速断保护 (7)4.1.2 比例差动保护 (7)4.1.3 二次谐波制动的差动保护 (7)4.1.4 CT断线报警及闭锁 (8)4.1.5 非电量保护 (8)4.2 DMP-372变压器高压侧后备保护 (8)4.3 DMP-374、DMP-373变压器低、中压侧后备保护 (8)5 监控部分 (9)5.1 测量 (9)5.2 控制 (9)5.3 事件顺序记录 (9)6 装置安装调试大纲 (9)6.1 装置的外部接线说明 (9)6.2 绝缘及耐压检查 (10)6.3 装置通电前的检查 (10)6.4 装置通电检查 (10)6.6 电流电压平衡检查及比例系数的调整 (11)6.7 开入、开出回路的检查 (11)6.8 定值的设置 (12)6.9 整组试验 (12)6.10 其它注意事项： (12)7 面板操作指南 (12)7.1 整定功能 (12)7.2 事件顺序记录 (13)7.3 实时时钟 (14)7.4 电能计量 (14)7.5 开入量 (14)7.6 开出量 (15)8 贮存 (15)9 订货须知 (15)附录一、定值表及控制字的说明 (16)1.1 DMP-371定值清单 (16)1.2 DMP-372定值清单： (17)1.3 DMP-373、DMP-374定值清单 (19)附录2：事故故障及开关变位类型对照表 (20)一、DMP-371 主变差动保护单元 (20)二、DMP-372主变高压侧后备保护测控单元 (20)三、DMP-372主变高压侧后备保护测控单元 (21)附图1 单元箱整体硬件结构框图 (21)附图2-1 交流板原理图（DMP-371） (23)附图2-2 交流板原理图（DMP-372、DMP-373、DMP-373） (24)附图3-1 开入板原理图 (25)附图3-2 开入板原理图 (26)附图4-1 开出板原理图（DMP-371） (27)附图4-2 开出板原理图（DMP-372） (28)附图5-1 CPU单元箱背面端子图 (29)附图5-2 出口单元箱背面端子图 (30)DMP-300系列变压器成套保护测控装置是集国内外变电站、水电站成套微机保护的优点，总结多座电站运行经验，采用当今先进的软、硬件技术开发的新一代电站综合自动化产品。
H S-1200300适配器一、产品概述1-1．低成本和高可靠性。
1-2．100%的产品满载老化测试。
1-3．具备相应的电性保护功能。
1-4．输出短路保护。
1-5．无最小负载要求。
1-6．效率高，工作环境低。
产品外观图二、电气规格2-1输入特性*: 测试时最小负载为：10%of full load.**: 测试条件为20MHz频宽，负载端并联一10uF电解电容和一0.1uF聚酯电容测试。
三、安规要求*表示耐压等级（V）；允许最大漏电流（mA）。
**测试条件：试验电压为500VDC，90%RH。
3-2四、使用环境五、产品安装、使用说明1.使用时请勿超过电源标称值，以免影响产品的可靠性。
如需更改电源的输出参数，请客户在使用电源前向本司技术部门咨询，以保证使用效果和可靠性。
2.为保证使用的安全性和减小干扰，请确保接地端可靠接地（接地线大于AWG18#）。
3.本司电源主要适用于阻性为主的负载，若需应用在以容性为主或感性为主的负载时，请在订货前与本司市场部沟通，以防造成不便。
4.电源如出现故障，请勿擅自对其维修，请尽快与本司品质部联系。
六、包装、运输、储存6-1 包装包装箱上有产品名称、型号、厂家标识、厂家品质部检验合格证、制造日期等。
6-2 运输本包装适用与汽车、船、飞机、火车等运输，运输过程中应防晒、防淋，文明装卸。
6-3 储存产品未使用时应放在包装箱里，储存环境温度和相对湿度应符合该产品的要求，仓库内不应有腐蚀性气体或产品，并且无强烈的机械振动、冲击和强磁场作用。
包装箱应垫离地面至少20cm高，距离墙壁、热源、窗口式空气入口至少50cm。
如果储存时间过长（2年以上）应重新检验后才使用。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
Switching Power Supply SpecificationsTable of contents1.描述：SCOPE (2)2.输入特性：INPUT CHARACTERISTICS (2)3.输出特性：OUTPUT CHARACTERISTICS……………………2-34.保护功能：PROTECTION REQUIREMENT (4)5.环境条件：ENVIRONMENTAL REQUIREMET………………4-56.EMC安全要求：SAFETY AND EMI REQUIREMENT (5)7.结构参数：MECHANICAL REQUIREMENT…………………5-68.铭牌附图：LABEL (6)1、描述（SCOPE）：规格书适应于PFH12-121000 型号的适配器。
The purpose of the document is to specify the functional requirements of a 12W switching power supply.2、输入特性（INPUT CHARACTERISTICS）：2.1输入电压(Input V oltage):额定电压(Nominal V oltage):100-240Vac调整范围（Variation Range）:90-264Vac2.2输入频率（Input Frequency）:额定频率（Nominal Frequency）:50/60Hz调整频率（Variation Frequency）:47-63Hz2.3输入电流(Input Current):当输入交流电压为额定值的下限时,输出电压负载满载，最大输入交流电流1A。
1Arms max At any input voltage and rated, DC output rated load.2.4浪涌电流(Inrush Current):当输出为额定负载，环境温度为25℃，输入240Vac冷态起动电源时的最大浪涌电流小于30A。
SM型功率电感器特性：●有出色的高抗饱和性能●体积小，厚度薄用途：●可用于DC-DC变压器和充电器中作储能电感和滤波电感。
外观尺寸：1.SM型电感器外形尺寸规格编码：SM 3521 – 1R0 M (f)○1○2○3○4○5①产品类型代号：②外形尺寸：直径×厚度如：3521：3.5×2.1③标称值：电感器电感量（L）用三位数字、字母表示：对L≥10μH，用三位数字表示，ABC＝AB×10C，单位为微亨，如：100：10μH、121：120μH；对1.0nH≤L＜10μH，用二位数字和表示小数点位置的字母R表示，单位为微亨：如2N7：2.7nH、R10：0.1μH。
○4公差值：用字母“N”表示电感器公差：J＝±5%，K＝±10%，M＝±20%，N＝±30%○5表示无铅产品规格特性：SM3511系列□:表示电感量偏差代号为K、M或者N。
K：±10%；M：±20%；N：±30% SM3516系列□:表示电感量偏差代号为K、M或者N。
K：±10%；M：±20%；N：±30%SM3521系列□:表示电感量偏差代号为K、M或者N。
K：±10%；M：±20%；N：±30%□:表示电感量偏差代号为K、M或者N。
K：±10%；M：±20%；N：±30%□:表示电感量偏差代号为K、M或者N。
K：±10%；M：±20%；N：±30% SM5845系列□:表示电感量偏差代号为K、M或者N。
K：±10%；M：±20%；N：±30% SM7835系列□:表示电感量偏差代号为K、M或者N。
K：±10%；M：±20%；N：±30% SM7850系列□:表示电感量偏差代号为K、M或者N。
油井电加热装置通用控制柜JDCR—II—80技术规格书2015-4-16JDCR—II—80油井电加热装置通用控制柜技术规格书目录一设备用途及基本要求二设备技术要求及主要规格参数三设计及制造标准四设计基础资料五供货的主要要求及内容一设备用途及基本要求：1 设备用途：JDCR-II-80通用型加热装置控制柜用来对井下油管、热线负载进行通电加热，将电能转换成热能，使管内原油降稠、化蜡，并在举升过程中温度始终保持在凝固点以上。
