挖井基础施工作业指导书编制人：审核人：技术负责人：单位负责人：中国建筑股份有限公司额哈铁路项目部挖井基础施工作业指导书1目的明确挖井基础施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范挖井基础的施工.2 适用范围本作业指导书适用新建额济纳至哈密铁路EHSG-2标段挖井基础施工作业。
3 作业准备3。
1开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
3。
2制定施工安全保护措施，制定应急预案。
3。
3施工人员进行技术交底，参加施工人员进行培训，考核合格后持证上岗，施工作业层中所涉及的各种外部技术数据收集.3。
4做好现场准备，各种开挖机械进场及人员配置，做好挖井开工前期所需要的复核地质资料和测量工作。
3.5组织钢材、水泥、砂石等材料进场、检验，取得各种原材料及其抽检试验报告、混凝土配合比设计报告以及有关资料。
4 编制依据《铁路桥涵工程施工质量验收标准》TB10415—2003《客运共线铁路桥涵工程施工技术指南》TZ203-2008《铁路混凝土工程施工质量验收标准》TB10424—2010《铁路混凝土工程施工技术指南》铁建设［2010］241号《铁路桥涵设计基本规范》TB10002.1—2005 J460—2005《铁路混凝土耐久性暂行规定》铁建设【2005】157号特大桥、大桥、中桥、小桥相关设计图纸5 施工方法、施工程序与工艺流程5。
1施工方法挖井采用竖直开挖，钢筋混凝土护壁分节支护地表，松软地层深4m以内软石地层采用挖掘机直接开挖，人工手持风镐清边到设计位置；超过4m深基坑采用松动爆破，长臂挖掘机清土，人工手持风镐清边，或吊车吊放小型挖掘机到坑底，使用破碎锤清边到位。
5。
2施工程序每个施工单元(具体桥墩挖井基础）为一个完整的作业区，施工工序为：施工准备→锁口施工→开挖及支护→井内排水→地基检查及处理→基础钢筋及预埋墩身钢筋采用现场直接绑扎成型→混凝土施工。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改设备基础验收及处理施工作业指导书(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes设备基础验收及处理施工作业指导书(最新版)1.适用范围适用于支承设备、设备构件的混凝土基础及预埋件的验收及处理。
2.机具：2.1测量器具：钢卷尺、弹簧称、经纬仪、水准仪、铁水平、长直尺。
2.2辅助器具：钢丝0.1-1mm，尼龙线、线坠、墨斗。
2.3工具：榔头、錾子、大铲、铁锹。
3.成品保护3.1地脚螺栓孔应采取防止杂物及污液进入孔内。
3.2施工过程中防止油污等污染基础表面，影响二次灌浆与基础表面的结合。
3.3对预埋的螺栓采取有效的保护措施，防止碰坏螺纹。
3.安全环保措施3.1环保措施3.1.1设备地脚螺栓孔二次灌浆时，应注意对设备表面、成品地面或墙面的保护，防止污染。
3.1.2作好基础处理场地的日常清洁工作。
3.2安全措施3.2.1基础孔洞应遮盖好，防止踏空。
3.2.2高空基础作业应拉好安全网，系好安全带。
3.2.3坑式基础周围应设置防护栏，防止人员坠落。
云博创意设计MzYunBo Creative Design Co., Ltd.。
目录1工程概况 (1)2 施工测量 (2)3土石方工程 (4)4现浇铁塔基础的施工 (5)5基础工程的质量标准 (10)6基础工程的安全措施 (11)7接地装置施工 (12)1 工程概况1.1、受国电武威发电公司的委托，对110kV发高线跨越武威电厂线路进行改造，改造段线路长度为2.127公里1.2、依据110kV发高线导线使用情况导线选用LGJ－240/30型钢芯铝绞线（GB1179-83），24#～29#线路改造段与原线路相同；导线选用LGJ－240/30型钢芯铝绞线（GB1179-83）。
依据110kV发高线导线使用情况避雷线选用GJ －50钢芯铝绞线（GB1179-83），24#～29#线路改造段与原线路相同；导线选用LGJ－240/30型钢芯铝绞线（GB1179-83）避雷线根据“设计规程”配合使用1×19-9.0-1370-B（GJ-50）型钢绞线（GB1200-88）。
避雷线根据“设计规程”配合使用1×19-9.0-1370-B（GJ-50）型钢绞线（GB1200-88）。
1.3、全线路共使用杆塔9基，其中直线塔3基，转角塔6基。
1.4、本工程采用FXBW-110/100型复合绝缘子。
直线悬垂采用单串，耐张及重要交叉跨越两侧采用双串绝缘子，导、地线均采用防震锤防震，导线采用LGJ－240/30型导线采用FD－4型防振锤;1X19-9-1370-B型地线采用FG-50型防振锤。
1.2线路走径概述1.2.1、110kV发高线25#～29#线路改造段；线路改造段由110kV发高线25#向小号侧51米处立一基Z2(18)耐张转角塔，保留24# Z2+4.5米杆，拆除25# Z2+4.5杆、26# 27# Z2(22)铁塔、27# Z2(19)铁塔、28# J1转角砼杆更换为J2(15)铁塔。
30# Z2+4.5米杆保留。
1.2.2、线路改造段由110kV发高线25#向小号侧51米处开段大角度右转，向西走线，跨过10kV发六线67#～67#、跨过土路、跨过塑料大棚两座，右转，从武威发电公司北墙两座塑料大棚中间通过，跨过35kV武大线、武化线，跨过10kV发六线5#～6#、跨过10kV高六线垃圾厂分支1#～2#、跨过土路、污水排泄渠，至凉州区高坝镇碌碡村七组大角度左转，向南走线西侧沿凉州区高坝镇碌碡村塑料大棚东边通过，走至武威发电公司拟建铁路，用高塔跨过武威发电公司拟建铁路右转与110kV发高线29# 杆连接，线路全长2.127公里。

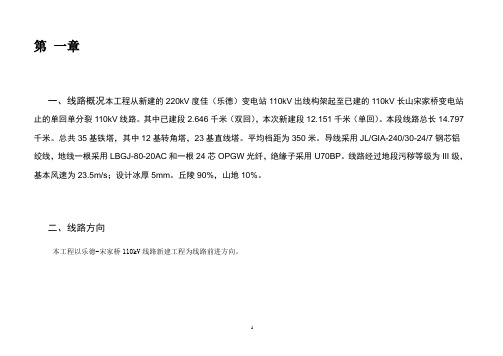

第一章一、线路概况本工程从新建的220kV度佳（乐德）变电站110kV出线构架起至已建的110kV长山宋家桥变电站止的单回单分裂110kV线路。
其中已建段2.646千米（双回），本次新建段12.151千米（单回）。
本段线路总长14.797千米。
总共35基铁塔，其中12基转角塔，23基直线塔。
平均档距为350米。
导线采用JL/GIA-240/30-24/7钢芯铝绞线，地线一根采用LBGJ-80-20AC和一根24芯OPGW光纤，绝缘子采用U70BP。
线路经过地段污秽等级为III级，基本风速为23.5m/s；设计冰厚5mm。
丘陵90%，山地10%。
二、线路方向本工程以乐德-宋家桥110kV线路新建工程为线路前进方向。
左右三、线路主要技术特性1、电压等级：110kV2、回路数：双回3、导地线型号：导线：JL/G1A-240/30型钢芯铝绞线, 架空地线采用JG1A-80钢绞线。
4、气象条件本工程最大设计风速30m/s ；最大设计覆冰为5mm ；最高温40℃，平均气温16.1℃。
5、防雷接地全段线路铁塔均敷设人工接地装置，其形式为浅埋式水平辐射接地体。
四、设计素语及相关要求1、呼称高：指铁塔下横担下平面到以基础立柱顶面为水平面的垂直距离。
2、定位高：指铁塔下横担下平面到以基础中心桩（有降基的塔位以降基后的中心为准）为水平面的垂直距离。
3、塔位中心桩：指铁塔所在的位置的中心桩，对直线塔，此桩为线路中心桩，对转角塔此桩即为线路中心村桩位移后的中心桩。
4、公共接身：指铁塔下导线横担下平面至铁塔接腿上平面间的垂直距离。
5、中心桩至基础顶面高：指塔位中心桩至基础立柱顶面间的垂直距离，正号表示中心在基础立柱顶面下方，负号表示中心桩在基础顶面上方。
6、基础立柱露出地面高度：指基础立柱顶面至立柱所处地面（以中心桩平面为基准面）间高度。
7、中心桩位移：转角塔施工分坑时中心桩需向内角平分线内侧移动，其位移值见后，“+”表示向转角内角侧移动，“-”表示向转角外侧移动。
一、土方工程降低地下水1. 执行标准1.1 GB/TI9001—2000《质量管理体系要求》1.2 GB50300—2001《建筑工程施工质量验收统一标准》1.3 GB50202—2002《地基与基础工程施工质量验收规范》1.4 《工程建设标准强制性条文》（房屋建筑部分2002年版）1.5 JGJ59—99《建筑施工安全检查标准》2. 作业程序2.1 施工准备2.1.1 工程施工中，若地下水位较高，在挖土方前，应根据工程土质和地下水位情况制定降水方案。
并根据方案配置施工机具。
2.1.2 降水方案可根据现场实际情况选用集水坑降水，井点降水或两者相结合等措施降低地下水。
采用正铲挖掘机、铲运机、推土机等挖方时，应使地下水位低于开挖底面不少于0.5m。
2.1.3 井点降的方法有轻型井点、喷射井点法、电渗井点法、深井井点法，其中常用的轻型井点法、喷射井点法、管井井点法。
各类井点的适用范围可按下表1.2.1选用。
降水类型及适用条件表1.2.12.1.4 主要设备材料2.1.4.1 集水坑法：水泵2.1.4.2 井点降水法：2.1.4.2.1 轻型井点法：井点管（包括滤水管和井管两部分）、集水总管（一般用内径为75-100mm的无缝钢管），集水箱、排水管真空泵和离心泵。
2.1.4.2.2 喷射井点法：有装有内管和喷射器的井点管、高压水泵或空气压缩机、离心泵、循环水槽、导水总管、排水管等。
2.1.4.2.3 管井井点法：深井泵、离心泵、井管（滤水管和井壁管）。
3. 操作步骤3.1 集水坑法集水坑法是在基坑底部挖掘排水沟和集水沟，地下水沿排水沟向集水坑汇集。
用水泵将集水坑的水排到基坑以外。
这是一种较简单的降水施工方法。
采用集水坑降水时，应符合下列规定：（1）根据现场土质条件，应能保持开挖边坡的稳定；（2）基坑（槽）底、排水沟底、集水坑底应经常保持一定的深差；（3）集水坑应与基础底边有一定距离，防止地基土结构遭受破坏；（4）边坡坡面上如局部渗出地下水时，应在渗水设置过滤层，防止土粒流失并应设置排水沟，浆水引出坡面；（5）土层中如有局部流砂现象，应采取防治措施。
基础开挖作业指导书一、基础开挖施工工艺流程图：二、作业方法及要求：线路复测与设计交桩无误,即可进行杆塔基础的分坑,定位测定位划线后既可进行基础工程的开挖.1、施工准备：1技术准备：熟悉被补充开挖基础的施工图及施工技术手册,了解对基础坑洞的要求及基坑尺寸.2组织准备：如需爆破开挖的还应配置有爆破操作证的炮工.机械打孔或需抽水开挖的还应有机械操作技工.每基杆塔的开挖应有专人负责,根据工程量的大小和作业面的民技工人数.3材料工器具准备：铁锹、钢钎、凿岩机、大锤、斗车、抽水机等其它施工用具.2、基础开挖W点：杆塔基础的坑深应以设计图纸的施工基地面为准,拉线坑的坑深,以拉线坑中心的地面标高为基准.基坑开挖施工时要保护好分坑时所钉的辅助桩,特别是中心桩,辅助中心桩.如在基坑开挖施工中原钉桩要受到干扰,则应移至不受干扰位置,即增定辅助桩,用以找出中心桩.施工时应严格按要求的位置与深度开挖,特别是深度不应超挖.深度允许误差为+100毫米、-50毫米,坑底应平整,如一基是两个或四个坑,应按在允许误差标准以内最深一坑操平.（1）一般土坑的开挖：开挖一般土坑基础,在挖掘前应将基南及基面附近的浮石等杂物清理干净,挖掘应自上而下进行,不得采用掏洞法挖坑,如坑底面积超过2平方米时,可由2人同时挖掘,但不得面对面或相互靠近工作.向外抛土时应防止坑边石块回落伤人.休息时不得在坑内.不用挡土挖坑时,坑壁应留有适当的坡度,坡度的大小与土质特性,地下水位、挖掘深度等因素有关.在开挖前还必须对土壤进行多方面的了解,边坡距离要根据实际情况适当加长或缩短,确保不发生坑壁坍塌现象.在开挖过程要随时注意对土壤的情况,发现土壤的湿度较大,或者土质松散时,采取措施.可将边坡加大,或者对坑壁加以支撑.开挖的坑底必须铲平,中间不得有凹凸不平现象,坑的四角应在同一水平面上.基坑如为膨胀土,开挖后不能立即进行下道工序,施工时,坑底应暂留300毫米,等到进行下道工序施工前夕再开挖整平,使基坑底面少受自然自候的影响.（2）水坑的开挖：水坑和带有泥土的泥水坑的开挖,主要是视水坑的渗水量而定,渗水速度比较慢的水坑,用人工淘水的方法,边挖边淘水,挖到主杆的有效深度时,便可放置底盘,现浇基础应即时组织浇筑；如渗水速度较快的水坑开挖,必须配合抽水机械,采用边抽水边开挖的方法.使抽水速度快于渗水的速度,这时一般对大于米的深坑,需采用挡土板承坑壁的方法来开挖,以防坑边坍塌.支档的方法有：A、土桩填充支撑法：在基坑挖至米左右,装好第一层横支撑木,把杂木桩由横支撑木及坑壁间插下,在坑壁与杂木桩中填草袋,边塞草袋边将杂木柱向下打,一直打到土中100—200毫米左右,再继续挖土,同时再将桩往下打并继续填草袋,当挖至距第一层横支撑木约米,再加第二层横支撑木,杂木桩之间的距离约米左右.B、板桩支挡法：用板桩支的挡坑壁,板桩的尺寸一般厚度为50毫米,宽度有150-200毫米,横支撑木的距离不大于1米,板桩在基础中边挖边打,打板桩时应垫上木头以防打裂,要随时注意板桩下沉是否垂直,横挡是否水平.（3）流砂坑的开挖：基坑开挖遇到流砂时,会出现流砂不断涌出的现象,解决的办法是如果流砂不很严惩可以采用大挖方的方法,扩大基础开挖面直至能够施工为止,电杆是装配或予制基础,要求施工前做好一切准备,使施工紧凑,衔接尽量避免间断作业,现浇砼基础,由于施工时间长,大挖方的方法不行时,也用板桩支档的方法.流砂比较严重的情况,可采用砼护管的方法,护管的内径米,高米,壁厚米,有上下企口的圆形管,护管的大小,主要是考虑强度上保证安全,下管操作方便,使用的节数应根据地质情况、坑深而定.混凝土护管的使用方法：A、用起重设备或扒杆将砼护管吊放于坑位上,使护管的中心与基坑中心重合.B、开挖时应注意坑内挖土人员,设专人监护,一定要沿管下端四周均匀向下开挖,以便管自动下沉,不可沿一侧奋力下挖,否则,将使护管发生倾斜,易造成杆塔基础迈步和偏移.C、须使用两节以上护筒时,必须等前一节护管已下沉到与地面相平时,再按企口对接第二节护管,要注意必须按企口对位护管,使上下护管不易滑动错口,泥水不易从接口处进入护管.在流砂地带采用护管开挖时,常伴有大量的流砂从地面上涌入护管内,解决这一问题的办法是：在开挖前,先在护管周围堆上一定数量和高度的小石子,开挖后,随着护管的下沉,管外的一部分砂石进行管内,石子也跟着下沉,使护管下端外围约粘厚的范围被石子予占据,这样石子可以起到隔砂的作用,流砂被阻,护管外坍塌大为减轻,砂涌现象大大减少.（4）人工掏挖基坑：对于地质良好粘土类的杆塔基础,为充分利用原状土,提高基础的搞拨能力,可以进行人工掏挖成型,这样可以减少较大的开挖方量,缩短工期,在冬季施工也便于养护.采用人工掏挖施工,应有可靠的安全措施,掏挖时坑下,坑上应配合好,随时鉴别各种深度的土质状况,如发现有易坍塌土层,应及时处理,故不可冒险开挖,要防止掏宽底部土后,上部土方坍塌,造成人员伤亡事故.掏挖施工前,先按基础中心位置,画好基础立柱边缘尺寸,先使用锹从地面表面开挖至半米多深后,改用短把锹镐掏挖,掏挖到设计深度后,再按底部扩大尺寸向四周掏挖,并应符合设计要求尽可能将坑壁修光.（5）岩石基础的爆破开挖见爆破开挖作业指导书.3、基础开挖注意事项：1开挖过程中,如发现地基土质与原不符或坑底发现天然孔洞、古墓管道等,应及时与设计单位、甲方研究处理意见.2坑深误差超过+100毫米时按以下规定处理.A、铁塔基础超深部分以铺石灌浆处理；B、钢筋砼电杆基础坑超深部分在100-300毫米时,超深部分以填土夯实处理,超过300毫米以上,其超深部分以铺石灌浆处理.C、拉线坑如超深后对拉线盘的安装位置与方向有影响时其超深部分填土夯实处理,如无影响不作处理.D、凡不能以填土夯实处理的水坑、流砂坑、淤泥坑及石坑等其超深部分按设计要求处理如设计无具体要求时以铺石灌浆处理.E、对于个别杆塔基础坑,虽超深,但经验算无不良影响并经设计同意可以不作处理,只作记录.4、施工检查项目及质量评定标准1基础开挖之前必须由现场技术人员检查各桩位是否正确,待确定桩位无误后,方可进行开挖作业.2由自检员进行基础坑深、大小及坑底、相对高差,进行自检,合格后,报专职质检员进行复检.5、组织验收：基础开挖完毕后,应及时组织验收,由于是隐蔽工程必须停工等检报监理工程师或甲方质检人员检查并签证验收合格方可进行下道工序施工.做好施工记录.6、记录表格。
避让青龙高速架空线路迁改工程基础施工作业指导书青岛恒源送变电工程有限公司避让青龙高速架空线路迁改工程施工项目部目录1 总则 (3)2 工艺标准 (4)3 质量标准 (18)4 施工车辆管理规定 (19)5 文明施工及环境保护 (19)1 总则1.1 为加强基础施工现场安全质量及文明施工管理，规范现场各类作业人员的行为，杜绝各类违章行为和质量通病，保证人身、设备安全和施工过程的质量符合验收条件。
基础施工全过程符合标准化规范化管理要求,施工现场达到“施工有序、设施规范、环境整洁、工完料净"的文明施工标准.特制订本工程基础施工作业指导书。
1.2 进入现场的安全员、质检员、技术员、焊工、电工、架子工、钢筋工等各类人员必须持证上岗.1。
3 进入现场的发电机、配电箱、振捣棒、电焊机、切割机、抽水机、照明器等电气设备不得超名牌、带缺陷使用，并明确专人操作，定期维护保养和检查。
其用电安全装置符合相应的国家现行有关强制性标准的规定，且具有产品合格证和使用说明书。
配电箱必须配置漏电保护装置，电源线处于健康状态，绝缘可靠、外皮完整、无接头,敷设规范，能防水、防腐。
发电机、配电箱、振捣棒要有可靠的防雨设施并接地合格。
1。
4 进入现场的所用原材料均应有出厂合格证明，并符合相应的国家标准。
地脚螺栓及钢筋等基础钢材应符合施工图纸规格,基础钢材应有厂家出厂合格证（包括炉号、批号）.商品混凝土应符合设计要求,并有试验报告（可饮用水除外）。
2 工艺标准2。
1 复测分坑2。
1。
1基础开挖前应先按照杆塔明细表和塔位图对基础位置进行复测，核实线路中心桩位置.复测用的GPS、经纬仪、塔尺、钢卷尺等工器具应经检验合格。
2.2。
2 使用经纬仪视距法复测时顺线路方向两相邻杆塔中心桩间的距离与设计值偏差不得大于设计档距的1%。
2。
2.3复核基础中心桩无误后,直线塔以中心桩为基准定出相应横线路桩和顺线路桩等辅助桩，转角塔以中心桩为基准定出二等分线桩和与二等分线桩垂直的方向桩。
一、杆塔基础的类别1、混凝土杆塔的基础混凝土杆基础一般采用三盘，即底盘、卡盘、拉线盘，在现场组装。
三盘可用钢筋混凝土预制件，也可采用天然石料制造。
只有在极特殊的情况下，才采用现场浇制混凝土基础，灌注桩基础或其他类型的基础。
2、铁塔基础铁塔基础主有：（1）混凝土或钢筋混凝土现场浇制基础；（2）预制钢筋混凝土基础；（3）金属基础；（4）岩石基础；（5）灌注式基础；（6）桩台式基础；（7）装配式钢筋混凝土基础等。
二、挖坑与底盘吊装与校正1、圆形坑的施工对于不带横木和底卡盘的电杆，以挖圆形坑为最好，因圆形坑挖土最少，短时间比较不易坍方，立杆时进坑以后不易发生倒杆，一般配电线路均采用圆形坑。
35KV电杆不用底卡盘的，也采用圆形坑。
当埋深在1.8m以上时，一次即可挖成圆坑；深度大于1.8m时，可采用阶梯形，或上部挖较大的方形或长方形以便于立足，再继续挖中央圆坑。
通常对用固定抱杆起吊电杆的圆坑可不开马槽，只有采用倒落式抱杆起立电杆时才开马槽。
挖坑时，底部直径必须大于电杆根径200mm 以上，以便矫正。
挖坑的对中方法是，以长标杆立于主坑中心，与前后副桩或前后坑位中心应成一直线，即符合线路中心位置。
2、方形坑施工方形或长方形坑的挖掘，大都使用短铲短锹施工，一般粘土以取1∶0.2坡度下挖为宜。
若遇坍方，即须加大坡度或挖成阶梯形坑。
在地下水位较高或容易坍方的砂土层，可以采用当天挖坑，挖好随即立杆；若当天来不及施工，可在前一天先挖上部泥土约一半深度，第二天再继续挖到设计要求的深度，随即立杆埋土。
拉线坑的坑底应基本垂直于拉线方向挖成斜坡形。
3、挖坑尺寸（单位：m ）砂砾松土：B= b+0.6+2×粘 土：B= b+0.6+2×松 石：B= b+0.4+2×0.15H坚 石：B= b+0.4加挡土板：B= b+0.6+0.64、坑深的检查不论圆坑方坑或拉线坑，坑底均应基本保持平整，坑深检查用塔尺及水准仪测量，带坡度拉坑检查以坑中心为准。
一、工程概况（一）工程简介本工程系新建巡司河～岳府湾220kV输电线路工程（T57#～T73#），本段线路位于武汉市江夏区沿途多为山区、果园、农田，架设双回输电线路4.083km，共新建基础18基，及该档内的组塔、放线。
新建岳巡线自巡司河变出线后至岳府湾变，我单位施工T57#～T73#其中穿越两条500kV线路、跨越一条110kV线路，起点为穿越500kV后经过山地，跨越水库后，进入农田、果园接到T74#。
线路经过地区位于武汉市江夏区境内的低山丘陵地区，主要地貌包括山地、丘陵、岗地和山前平原及凹沟。
地势起伏较大，交通条件较差。
根据地基岩土组成、性状特征，结合本工程的特点，沿线塔位一般采用天然地基及高低腿结合的设计方案，由于地下水埋藏较浅、水量较丰富，上部地基土性质较差，基坑开挖时可能造成坑壁坍塌等环境岩土工程问题。
线路所经地区位于城市郊外, 路网欠发达，全线交通条件较差，多处需要修路。
（二）基础型式（三）设计内容6.1巡司河～岳府湾220kV输电线路工程由巡司河变(线路小号)至岳府湾变(线路大号)，Pz关系栏中“十”号表示塔在桩位基础上向大号方向移动，“一”号则反之。
6.2铁塔呼高为杆塔标准呼高值。
当铁塔为长短腿时，其标准呼高值为铁塔最长腿的呼高值。
6.3塔位基面值是指铁塔最长腿对应基础主柱柱顶面与塔位中心桩之间的差值(单位m)。
对等长腿铁塔而言，该值为正者则指塔腿高于塔位中心桩高程，负值反之；对长短腿铁塔而言，该值正者表示铁塔最长腿对应基础主柱柱顶标高高于塔位中心桩高程；负值表示铁塔最长腿对应基础主柱柱顶标高低于塔位中心桩高程。
例如假定某塔中心桩高程为+50.00，基面为-3.00，则其最长腿(铁塔减腿数为0.0)对应基础主柱柱顶高程应为+50.00-3.00=47.006.4铁塔长短腿的配置情况在“铁塔减腿”栏中明确，0.0表示不减腿，即为杆塔型式栏中的标准呼高，“一”值表示相对标准呼高减腿的高度。
目录1、编制说明2、工程概况及特点3、线路复测、分坑4、基坑开挖5、基础施工6、质量要求7、安全要求集电线路基础施工作业指导书1.编制说明：.1编制依据：根据《35KV架空电力线路工程施工质量及评定规程》DL/T5168-2002。
根据《35KV架空电力线路工程施工及验收规程》GB 50233-2005根据《地基与基础工程施工及验收规范》CBJ202-83。
根据《建筑桩基技术规范》JGJ94-94。
根据《混凝土强度检验评定标准》GBJ107-87。
根据《钢筋焊接及验收规程》JGJ18-2003。
根据华电沽源风电工程施工合同根据本工程施工设计图及其它相关设计文件。
.2工程组织（职能单位）项目法人：华电国际电力股份有限公司驻冀项目开发处监理单位：北京国电德胜工程监理有限公司沽源风电工程监理公司设计单位：北京国电水利电力工程有限公司施工单位：中铁十四局集团电气化工程有限公司2.工程概况及特点：2.1.工程概况：开工日期：2009年6月1日竣工日期：2009年8月15日2.2.工程简述及特点：本风电场一期工程的装机容量为100.5MW，拟安装67 台FL77-1500型风力发电机，单机容量1500kW，出口电压为0.69kV。
风机接线为一机一变。
箱式变的高压侧采用并联接线方式。
67 台发电机变压器组共分7组，采用7 回35kV 线路接入升压站35kV 母线。
2.2.1线路路径概述根据风机的位置以最优组合方式将线路分为7回35KV集电线路，7回线路均接入220KV升压变电站。
其进线方向为220KV升压变电站的西南方向。
该7回35KV集电线路总长度：67.011公里，其中架空线路56.301公里，直埋电缆长度10.710公里。
本线路从塔AB到塔ABT为双回路同杆架设，其他线路均为单回路。
2.3.工程特点：本工程线路走向规划严格、要求高，且地形复杂，线路起伏较大，设计线路转角多，施工比较困难。
2.4.杆塔基础部分：35kV集电线路采用角钢塔和钢管塔混合设计，角钢塔基础采用阶梯形开挖基础，钢管塔采用阶梯形开挖基础。
基础作业指导书目录1编制依据 (1)2工程概况 (1)3气象特点 (1)3.工程施工说明 (1)3.1 线路方向及基础腿号说明 (1)3.2 线路设计说明 (2)3.3基础施工的其它说明 (2)4 线路复测 (3)4.1复测说明： (3)4.2复测注意事项及安全技术要求： (4)4.3线路复测允许误差： (4)5基础施工流程 (5)5.1基础分坑 (5)o (6)5.2基坑开挖 (7)5.3钢筋绑扎 (7)5.4 模板安装 (9)5.5地脚螺栓安装 (10)5.6混凝土浇制 (10)5.7塌落度的制作方法 (11)5.8试块制作方法 (11)5.7拆模及养护 (12)5.8土方回填 (12)5.9护坡、排水沟 (12)6安全文明施工 (12)6.1 基坑开挖 (12)6.2 模板安装及拆除 (12)6.3 混凝土浇制 (12)6.4 文明施工注意事项 (12)6.5作业现场标准化 (13)7质量控制要点 (13)8 劳动组织及工器具配备 (14)8.1 人员组织（一个基础工作面） (14)8.2 主要施工工器具（一个基础工作面） (14)9基础施工常见危险点及预控措施 (15)1编制依据1.1《110～500kV架空电力线路施工及验收规范》（GB50233-2005）1.2《110～500kV架空电力线路工程施工质量及评定规程》（DL/T-5168-2002）1.3《电力建设安全工作规程第2部分：架空电力线路》（DL5009.2-2013）1.4《建筑地基基础施工质量验收规范》（GB50202-2002）1.5《混凝土结构工程施工质量验收规范》（2010版）（GB50204-2002）1.6通大铁路北甘旗牵引站220kV外部供电线路工程（二）基础施工设计图纸及相关文件2工程概况在北甘旗牵引站东北新建一座220kV功然开关站，新建2回220kV线路，本项目为220kV哈达-功然线路，线路导线为选择JL/G1A-400-48/7，地线采用一根24芯OPGW光缆。
线路长度为28km；由220kV功然开关站新建1回220kV线路接入北甘旗牵引站，由220kV甘旗卡变电站新建1回220kV线路接入北甘旗牵引站。
新建线路按两条单回路架设，其中1回线按重要负荷供电线路建设，两线路导线均选择JL/G1A-240-24/7，地线采用一根24芯OPGW光缆，线路长度分别为42km和4.5km。
3气象特点科左后旗地处中温带边缘地区，位于温带大陆性季风气候区，四季分明。
春季回暖快，干旱多风沙；夏季炎热，因受季风影响，雨量集中，雨热同期；秋季短暂温凉；冬季漫长，寒冷少雪。
本标段标段工程建设地点：内蒙古通辽市科左后旗。
本标段线路工程建设计划工期：2014年12月25日～2015年09月30日。
项目参建单位如下：项目法人单位：内蒙古东部电力有限公司工程建设单位：通辽电业局工程监理单位：山西锦通工程项目管理咨询有限公司工程设计单位：吉林省电力勘测设计院工程施工单位：通辽光远电力安装有限责任公司3.工程施工说明3.1 线路方向及基础腿号说明大号侧小号侧基础编号示意图3.2 线路设计说明线路塔位复测无误及图纸会审后，基础施工以设计施工图、铁塔基础半根开一览表、基础配制表及基础施工图等为施工依据。
3.2.1《基础配制表》相关名词解释如下：铁塔呼高：铁塔最下层导线挂点至铁塔最长腿的基础顶面的垂直距离。
塔位中心桩：铁塔中心所在位置。
对直线塔，此桩为线路中心桩；对转角塔（含直线转角塔），此桩为线路中心桩位移后的中心桩。
基础全高：基础柱顶面至基础底板下平面的垂直距离（该高度不含基础垫层厚度）。
施工基面（柱顶标高）：以塔位中心桩作为±0.00m,基础主柱顶部与塔位中心桩（点）标高的差值。
正直为高于中心桩标高，负值为低于中心桩标高，与中心桩标高相同为0。
基础最小埋深：满足最小保护边距要求的基础设计地面至基础地面（不含垫层）的高度。
基础最小保护边距：基础设计所需要的稳定范围最小值。
对自然稳定边坡，为基础设计地面与边坡交点至基础底板中心的最小水平距离；对护坡的边坡，为基础底板中心至护坡内侧边缘的最小水平距离。
塔腿编号：铁塔各腿的编号，详见《基础根开及地脚螺栓明细表》中的附图3.2.2塔位中心桩位移、基础预偏基础预偏、塔位中心桩位移见《基础预偏、转角塔位移表》本工程转角、终端塔基础预偏：参照设计图纸给出的标准进行计算。
3.3基础施工的其它说明3.3.1 杆塔基础施工中，必须保证基础的埋置深度，回填土必须分层（每层30cm）夯实。
3.3.2位于砂地陡坎处的铁塔基础，塔位应满足上拔稳定要求，其稳定范围（本工程最小保护边距在基础配置表中已给出）见下图所示。
及时通知项目部。
3.3.4基面及基坑开挖时，严禁就地向塔位沙丘下坡方向倾倒弃土，应运到塔基稳定范围之外堆放，防止弃土毁坏塔位的自然地形和自然地貌以及植被，影响水土保持，危及塔基的稳定。
3.3.5基础降基开挖时，为保持边坡稳定，挖方边坡必须按规定要求放坡，并且必须一次放足，避免在立塔完成后进行二次放坡。
当少数土质边坡挖方侧高度超过10cm时，边坡需做成台阶形，以保持边坡稳定。
3.3.6施工过程中，应根据现场实际情况设置排水沟，以防止雨水对基础的冲刷和积水造成对土体浸泡破坏。
应在施工基面上基础底板范围外因地制宜地布置好的排水沟，施工基面上回填土夯实后应形成向排水沟方向的散水坡，排水沟出水口要远离杆（塔）基础。
3.3.7由于送电线路地形、地貌变化大和地质资料离散性大，在基础分坑过程中及基础开挖后，如发现与设计资料不符时，请停止施工，并通知项目部技术部门。
3.3.8本工程中所有基础的混凝土使用C20等级；基础垫层混凝土、保护帽使用C10等级（设计院未确定），混凝土必须严格按照配合比试验报告中规定的配比搅拌、浇制。
3.3.9现浇基础分层浇捣不得大于250mm。
沙丘基础开挖基础应予以清除，四个基础应置于原土上。
3.3.10基础施工前，基础工程材料必须经过检验合格后方能使用，本工程水泥使用东蒙水泥有限公司的东蒙牌P.O 42.5普通硅酸盐水泥，砂为中砂，石子粒径为20mm-40mm，水为可饮用水。
3.3.11本工程均采用木质模板，模板厚度为10mm。
3.3.12铁塔保护帽高度直线塔为200mm，耐张塔高度为250mm宽度与基础等宽.4 线路复测4.1复测说明：施工前必须对照《杆塔及基础明细表》对线路进行逐桩复测校正。
复测线路的直线、转角度数、档距、塔位高程（高差）、地形地物、重要交叉跨越、塔腿高差等。
其结果应与设计平断面定位图、塔位明细表、铁塔及基础明细表、基础配置表相同后方可开挖。
如有不符，应立即上报设计部门进行处理。
在复测过程中，必须认真对塔位及档内的障碍物、交叉跨越物进行观测、核对，作好详细的测量记录并存档。
4.2复测注意事项及安全技术要求：4.2.1必须使用经检验合格的测量器具，不符合标准的严禁使用。
所用经纬仪的最小读数不得大于1′。
测量前均需对仪器和量具进行详细的检查校正。
4.2.2复测时应尽量利用原有设计桩，条件允许时应在塔位顺、横线路方向上钉出施工用的辅助桩。
4.2.3应严格按照设计数据补订丢失的或被外力破坏的塔位桩。
补桩时，直线桩采用正倒镜分中法；转角桩采用正倒镜取中交汇法，并用测回法复测其水平转角值。
所补桩位的参数与设计值的偏差不得超出允许误差范围，否则应重新测量补钉。
4.2.4测量值的误差超过允许范围时，必须查明原因，予以纠正，无法纠正时及时报项目部处理。
4.2.5定位测量时，采用全站仪进行测量。
4.2.6按明细表移桩时，应认真校对移桩后的档距、高差是否与明细表中的数据相符。
4.2.7遇有恶劣的天气，如大风、雨，雾及视线不清时，不应进行测量作业。
4.2.8复测时应备有防止意外伤害的器械、药品等，并加强与各作业人员之间的联络。
收工时应及时清点人数。
4.3线路复测允许误差：4.3.1耐张段内的直线延续精度：塔位中心桩横线路偏移不大于50 mm。
4.3.2档距允许误差：1％L（L：为设计档距）。
4.3.3塔位相对高差及重要交叉跨越物的标高与设计值的误差不大于0.5m。
4.3.4转角度数对设计值的误差不大于1′30。
5基础施工流程图5－1 基础施工流程图5.1基础分坑由于本工程采用的台阶式基础，基础底板中心与立柱中心在同一铅垂线上，根据基础的实际特点，在基础对角线方向上钉设测桩，该测桩就是施工用控制桩，在施工过程中以测桩为准量取数据可得到底板中心、底板四角顶点、立柱顶面中心等。
5.1.1控制桩钉设方法及距离测算（1）将仪器支于塔位中心桩上（对转角塔应为位移后的中心桩），对准顺线路（对转角塔应为角平分线）方向上的方向桩，然后将仪器镜头水平旋转45°。
（2）在铁塔基础的对角线方向上的适当位置钉设测桩A1、A2。
应尽量钉平)，测出中心桩O点至A1、A2桩顶间的斜距L A10、L A20，并测出A1、A2点相对于仪器镜头的俯视角α1、α2。
由D A10= L A10/cosα1H= L A10×sinα1- i(i为仪器高)5.1.2分坑测量方法分坑前必须首先作好以下准备工作：（1）分清塔位中心桩和方向桩；（2）按照塔位明细表和塔腿对中心桩的设计标高，相邻档的档距、高差，转角度数再次进行复核，确认以上条无误后方可进行分坑工作。
5.1.3直线塔的分坑方法分坑时以基础中心桩为准，以单腿为控制单元，采取对角半根开分坑法，具体操作步骤如下：(1)根据基础施工图中的根开数据，计算出底板对角半根开；(2) 确定坑口宽度S1 ； S1=底板宽度＋2×埋深×tt：开挖坡度，根据土质的不同，t值取值不同，砂土：0.75 ，砂质粘土：0.5(3) 分坑示例以Ⅰ腿为例说明施工过程，如图三：5.1.4转角塔、耐张塔的分坑方法将仪器支于转角塔或耐张塔的线路中心桩，后视相邻的方向桩，在内分角线方向，并按明细表的位移方向和位移值定出塔位中心桩，并在此方向定出内角平分线桩O′。
将仪器支于塔位中心桩，对准O′水平转45°。
即可按上述直线塔的分坑方法进行分坑。
5.2基坑开挖本工程所经地带基本以玉米地为主，主要地质为粘土，亦有部分沙丘地质，开挖时应区别对待。
5.2.1一般土坑的开挖（粘土）土石方开挖，以机械开挖为主，人工修坑为辅。
开挖前首先应明确每个基础腿的开挖尺寸，一般粘土的开挖坑壁应留有适当的坡度，具体坡度值见下表；开挖过程中根据土质的变化采取相应的措施，坑底必须铲平及清除干净，不得有凹凸不平现象，基础开挖后，如超深或水坑是用铺石灌浆做垫层处理。
开挖时，如发现地质条件与设计不符时，应与设计单位联系后再继续施工各类土质破度表基坑开挖完成后，应尽快浇制混凝土，避免塌方或雨水冲涮，若不能及时浇制应采取措施，在坑周围设立警示牌等。
