无线列调系统介绍(二)

附录6列车无线调度通信设备使用、维修、管理办法第一章列车无线调度通信系统概述列车无线调度通信系统由五个分系统组成，分别是列车无线调度电话系统、TDCS无线车次号校核系统、调度命令无线传送系统、列车尾部安全防护装置和列车防护报警系统（LBJ）。

GSM-R系统能实现列车无线调度通信、无线车次号传送、调度命令无线传送等功能，是对传统模拟制式列车无线调度通信系统的数字化改造。

机车综合无线通信设备（CIR）是上述各功能的集成，安装于机车或动车组上，兼容模拟列车无线调度通信和数字通信功能。

一、列车无线调度电话系统列车无线调度电话系统分模拟列车无线调度电话系统和GSM-R数字列车无线调度电话系统。

模拟列车无线调度电话系统由无线列调总机、车站电台、车站语音记录仪、机车电台（或CIR）、助理值班员电台（便携电台）、运转车长（车辆乘务员）电台（便携电台）等组成。

GSM-R列车无线调度电话系统由数调台(FAS台)、移动交换系统(MSC)、基站子系统（BSS）、分组数据无线系统（GPRS）、移动终端设备（CIR或GSM-R手机）等组成，可实现调度所调度员、机车司机、车站值班员（助理值班员）、运转车长（车辆乘务员）之间通信。

GSM-R系统通常情况下采用点对点的通信方式，使用者需注册本岗位的功能号，可使用功能号、短号码(12XX，13XX等)或直接用预分配的号码(11位电话号码)进行呼叫。

当遇紧急情况需向其他移动台或相关调度员、车站值班员发布紧急事项时，可采用“紧急呼叫”或“组呼”功能进行呼叫。

二、TDCS无线车次号校核系统TDCS无线车次号校核系统能实时显示列车运行位置。

该系统由车载设备和地面设备组成。

车载设备由无线列调机车电台(或CIR)、车次号编码器、TDCS接口适配器和机车安全信息综合监测装置（TAX箱）（由电务段维护）组成；地面设备有车次号无线接收机、车次号解码器、TDCS系统（由电务段维护）组成。

每当列车通过某一车站的进站信号机和出站信号机时，车载设备向地面接收设备发送车次号信息，地面设备收到信息后在车站、调度所TDCS系统的显示终端上显示该次列车的车次信息，并标注当前的列车位置。

无线列调系统资料一、列车无线调度通用式机车电台 (2)1 机车电台简介 (2)1.1 通信功能 (2)1.2 其它功能 (2)2 设备组成： (2)3 接口说明 (3)二、车站电台 (4)1 车站台简介 (4)2 设备组成 (5)3 设备连接 (5)4 设备安装注意事项 (11)5 接口说明 (12)三、DMIS调度命令无线传送系统 (12)1 概述 (12)2 系统构成和设备组成 (12)3 系统主要功能 (13)四、调度命令无线传送系统附属设备 (14)1 机车运行安全信息综合检测装置（TAX2） (14)2 车站转接器 (15)2.1车站转接器的安装 (15)2.2车站转接器的使用 (15)3 调度命令无线传送系统机车装置 (15)3.1 机车装置的安装 (15)3.2 机车装置的使用 (16)4 车次号解码器的安装和使用（车站设备） (19)一、列车无线调度通用式机车电台1机车电台简介WTTJ-Ⅲ列车无线调度通用式机车电台（以下简称通用式机车电台）是为适应机车长交路套跑而开发的机车电台，适用于B、C制式无线列调系统，实现大、小三角通信。

可通过接收GPS全球定位信息自动判断所在区间，并能自动转换工作模式，无须司机干预，减轻司机工作量。

设备实现以下功能：1.1通信功能（1）呼叫调度或接收调度呼叫并建立通话；（2）接收调度通告；（3）同/异频呼叫车站值班员并建立通话；（4）同/异频呼叫另一司机、车长并建立通话；（5）接收值班员、车长等呼叫并建立通话；1.2其它功能（1）有语音时间记录仪接口，可外接录音设备，以记录话音；（2）可承载无线车次号校核业务；（3）可承载调度命令无线传送系统业务；（4）可承载450MHz列车尾部风压业务；（5）连续判断机车运行位置并自动转换电台工作模式。

在工作模式转换地点，给出听、视觉提示；根据需要或自动转换功能失效时，可手动转换工作模式；（6）根据需要或自动转换功能失效时，可手动转换工作模式；（7）可更新模式转换数据信息；（8）具备机车电台自检功能，机车电台出入库遥测功能。

铁路专用通信设备1.GSM-RGSM-R机车综合无线通信设备GSM-R是专门为铁路通信设计的综合专用数字移动通信系统，它基于GSM的基础设施及其提供的语音调度业务(ASCI)，其中包含增强的多优先级预占和强拆(eMLPP)、语音组呼(VGCS)和语音广播(VBS)，并提供铁路特有的调度业务，包括：功能寻址、功能号表示、接入矩阵和基于位置的寻址；并以此作为信息化平台，使铁路部门用户可以在此信息平台上开发各种铁路应用，GSM-R的业务模型可以概括为：GSM-R业务 = GSM业务 + 语音调度业务 + 铁路应用HY-473库检电台HY-473库检电台用于机车出入库时对机车综合无线通信设备(简称CIR)进行功能定性检测，以保证机车上线运行时CIR正常工作。

机车综合无线通信库检设备可以工作在GPRS或450MHz工作模式，可对450MHz机车台、GSM-R功能、800MHz预警进行功能检测。

系统由计算机、打印机、测试模块集、天馈线、测试控制软件组成。

其中测试模块集可由GSM-R模块、录音单元、控制单元、450M模块、800M模块组成。

2.无线列调系统调度总机调度总机是列车无线调度通信系统中的地面固定设备，设置在调度所，通过四线制有线线路与车站台连接。

车站电台B制式车站台是专门为铁路车站设计的通信设备。

该设备采用了最新技术，操作简便，具有很多的专用功能。

便携式车站电台便携式车站设备，主要用于与机车电台、车站电台及手持台进行通话。

便携台可通过内置电池供电（电池容量为12安时），在无外接电源的情况下，可保证正常工作8小时以上,电池电量不足时有声光提示；便携台可用专用的外接充电电源对内置电池充电，电池充满后充电器有相应提示。

此外，便携台还设有按键及指示灯，便于测试和使用。

通用机车台本电台是通用式无线列调机车电台，它兼容B、C制式机车台的所有工作模式。

安装在列车机车上，供司机使用。

可用于机车与调度、车站、其它机车、车长之间通信联系。

无线集群调度系统的功能随着移动互联网的迅速发展，无线通信的需求也与日俱增，无线集群调度系统应运而生。

无线集群调度系统是一种网络管理系统，能够实现对集群通信系统进行准确的调度和控制，提高无线通信的可靠性和效率。

下面将介绍无线集群调度系统的功能。

分布式管理无线集群调度系统可以实现分布式管理，将集群中的所有节点进行统一管理。

集群中的每个节点都可以将自身的信息上传至无线集群调度系统，在系统中进行统一分析处理。

在进行任务调度时，无线集群调度系统可以全面了解节点的位置、状态和资源分布情况，以便更好地进行任务分配和调度。

自适应调度无线集群调度系统能够根据实时情况进行自适应调度，如当一个节点出现故障时，系统会立即检测并自动调整任务分配，以确保整个集群的正常运行。

此外，系统还能够智能地对集群中的节点进行负载均衡，避免某些节点繁忙，而其他节点处于空闲状态的情况，从而提高集群的效率。

全局路径优化无线集群调度系统可以对任务执行过程中的路由进行全局优化，使得任务执行的路径更加合理、快速和可靠。

系统内置的算法能够进行路径规划和路由优化，从而使得整个集群的性能得以提升。

精细调度无线集群调度系统能够实现精细调度，根据任务的类型、优先级和紧急程度，将任务分配给不同的节点，并且能够为每个节点的任务进行时间和资源分配，范围包括CPU、内存、I/O等各种资源的分配。

通过灵活的任务调度，最大化集群资源的使用效率。

实时监控无线集群调度系统具有实时的集群监控功能，可以对集群中的各种资源进行实时监控和管理。

可以监控节点的状态、任务执行情况、数据传输速率等各种指标，及时发现问题并及时处理。

安全管理无线集群调度系统还具备安全管理功能。

它可以对集群中的节点进行密码保护和数据加密，防止黑客入侵和数据泄漏。

同时，系统还能够对任务和文件进行访问控制，确保集群的运行和数据安全。

总结无线集群调度系统是一种功能强大的网络管理系统，可以准确调度和控制集群通信系统，提高无线通信的可靠性和效率。

450MHz 无线列调系统450M 无线列调系统是450MHz 频段列车无线调度通信系统的简称，是根据铁路运用需要经过长期发展，铁路部管理部门逐步规范具有完善标准的一系列无线通信设备，从工作制式上来看，有A 、B 、C 三种通信制式。

其中A 制式在铁路通信中未得到推广应用，目前全路450M 无线列调通信以B 制式为主。

一、基本原理和功能（一）组网方式450M 无线列调系统采用有线、无线相结合的组网方式。

车站台、机车台、便携台之间的通信采用无线方式；调度台至车站台的有线通道由数字电路或四线制音频话路构成。

（二）系统组成系统主要由调度总机、车站台、机车台、便携台、中继设备等组成。

详见图2-54。

其中车站台用于铁路上的450MHz 无线列调系统，为机车和地面之间提供语音和数据的传输通道。

（三）系统工作原理1.B 制式450MHz 电台工作原理（1）呼叫平原车站时摘下话筒，按下“平原车站”键，“平原车站”灯闪亮3秒，发射f4载波及123Hz 呼叫信令，3秒后“平原车站”灯变为常亮，停发呼叫信令，收到回铃后，用话音呼叫车站值班员并通话。

通话结束，话筒挂机，各灯灭返回守候状态。

（2）接收到其它机车、车站或便携台的呼叫时，首先判定f4载频是否超过接收门限，如果大于接收门限“单工”接收灯亮，如果接收机检测出呼叫信号（114.8Hz ），则车台发出回铃0.5秒。

回铃信号发出后，“平原车站”“平原司机/车长”灯闪亮，听到对方话音呼叫，9秒内摘机两个灯常亮进入同频单工通话状态；不摘机，9秒后退出状态，各灯熄灭变成守候状态。

通话结束，话筒挂机，返回守候状态。

（3）呼叫调度时，将话筒从挂钩上取下，按“调度”键，“调度”灯闪亮，并发呼叫调度信号（1520Hz ），（B 制式5秒，C 制式3秒）后，“调度”灯从闪亮变成常亮。

同时，通过扬声器可听到调度发出的回铃信号（415Hz ），用话音呼叫调度得到调度的回答后开始通话。

1 行车调度台2 DMIS 总机3 DMIS 车站设备4 车站转接器5 无线列调车站台 6无线列调机车台 7机车装置8车次号解码器 9 监控装置图2-54 系统主要设备组成图DMIS 通道通话结束，话筒挂机，返回守候状态。

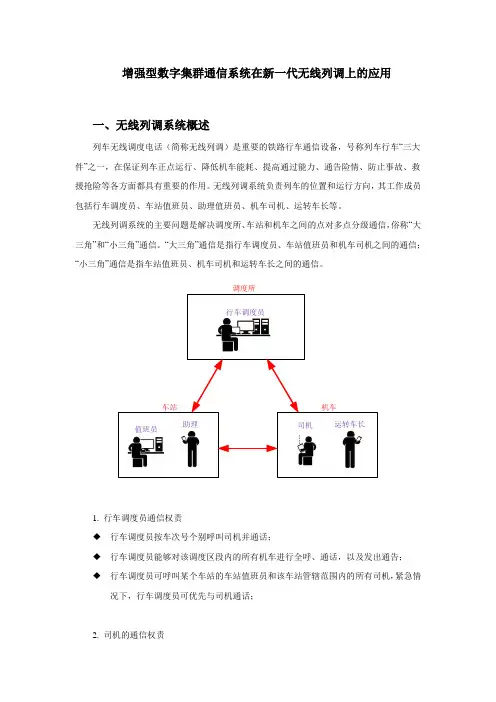

增强型数字集群通信系统在新一代无线列调上的应用一、无线列调系统概述列车无线调度电话（简称无线列调）是重要的铁路行车通信设备，号称列车行车“三大件”之一，在保证列车正点运行、降低机车能耗、提高通过能力、通告险情、防止事故、救援抢险等各方面都具有重要的作用。

无线列调系统负责列车的位置和运行方向，其工作成员包括行车调度员、车站值班员、助理值班员、机车司机、运转车长等。

无线列调系统的主要问题是解决调度所、车站和机车之间的点对多点分级通信，俗称“大三角”和“小三角”通信。

“大三角”通信是指行车调度员、车站值班员和机车司机之间的通信；“小三角”通信是指车站值班员、机车司机和运转车长之间的通信。

调度所行车调度员车站值班员助理机车司机运转车长1. 行车调度员通信权责◆行车调度员按车次号个别呼叫司机并通话；◆行车调度员能够对该调度区段内的所有机车进行全呼、通话，以及发出通告；◆行车调度员可呼叫某个车站的车站值班员和该车站管辖范围内的所有司机，紧急情况下，行车调度员可优先与司机通话；2. 司机的通信权责◆司机可呼叫当前所在调度区段的行车调度员；◆紧急情况下，司机可向行车调度员发出紧急呼叫并通话；◆司机呼叫行车调度员时，调度所设备能够存储机车呼入；◆司机与临近机车司机之间可组呼通信；3. 车站值班员通信权责◆相邻车站值班员之间可进行通话；◆车站值班员、助理值班员、司机、运转车长之间可以通话；4. 其他功能需求◆调度总机、车载台和机车台具有录音功能或录音接口；◆行车调度员向司机发送调度指令并在机车台显示，司机向行车调度员发送报告并在调度台显示，非话音信息由调度所设备和机车设备分别打印记录；◆调度所设备、车站台和机车台之间具备双向数据传输功能，可以传送实时数据、短数据或报文数据；◆调度所设备应具有人工转接铁路电话交换网的功能。

二、GSM-R无线通信系统GSM-R是铁路行业的国际无线通信标准，同时也是ERTMS(欧洲铁路运输管理系统)的一部分，主要用于列车与地面控制中心的通信。

详细资料：1、系统简介我公司研制生产的450MHz无线列调通信系统（含B1、B2制式和C制式）是按铁道部TB/T3052-2002标准《列车无线调度通信系统制式及主要技术条件》、铁道部通用机车电台技术条件以及相关规范、标准和规定配置。

系统设备于2002年通过铁道部产品质量监督检验中心检验，并获取铁路列车无线调度通信系统设备入网许可证，已广泛应用于全国14个铁路局、40多个铁路分局，设备稳定可靠，深受用户好评。

系统设备无线单元全部采用摩托罗拉电台，控制部分采用大规模集成电路及微处理器控制。

电源部分全部采用高可靠性模块电源设计。

整套系统具有兼容性强，设备性能稳定可靠，话音清晰、功能强大等特点。

2、系统组网方式系统采用有线、无线相结合的组网方式，沿铁路线构成链状通信网。

在调度室设置调度总机，铁路沿线车站设置车站电台，机车设置机车电台，车长和车站助理值班员配备便携台，无线检修所（或机房）设置监测总机，机务段或检修所设置出入库自动检测装置。

车站台、机车台、便携台之间的通信采用无线方式；调度台至车站台的有线通道由数字电路或四线音频线路构成。

另外，为解决区间弱场问题，根据现场需要，在隧道或弱场区段设置中继器、区间电台、弱场中继台（以下称首尾台）、无线同异频直放站、光纤直放站等设备，以满足全区段的列车无线调度通信。

3、系统功能◇调度员可对该调度区段的所有机车进行呼叫、通话，并发布通告◇调度员采用选站后群呼方式呼叫司机并通话。

车站占用时，向调度台示忙。

在紧急情况下，调度员可优先与司机通话◇司机采用信令方式呼叫调度员并通话◇车站台、机车台、便携台之间采用信令方式呼叫，也可采用话音直接呼叫便携台◇调度员、车站值班员、司机间及与便携台用户间的通话分别由调度所、车站和机车上录音设备录音。

◇机车台、车站台和调度设备之间具有双向数据传输功能◇调度员与司机间通话时具有越区切换功能◇系统具有远程集中监测车站台、调度所设备和区间中继设备的工作状态的功能；具有机车出入库自动检测和配合场强测试启动车站台发射功能◇调度所设备具有人工接转铁路无线用户、有线用户的通话功能◇相邻车站值班员之间可进行通话4、系统通信方式B制式：调度员、车站值班员与司机之间采用双工通信方式；车站值班员、助理值班员、司机、运转车长之间采用半双工或单工通信方式；移动用户之间采用异频单工通话时，由车站台、区间中继设备转信；机车台与调度所设备、车站台之间的数据传输采用双工通信方式。
