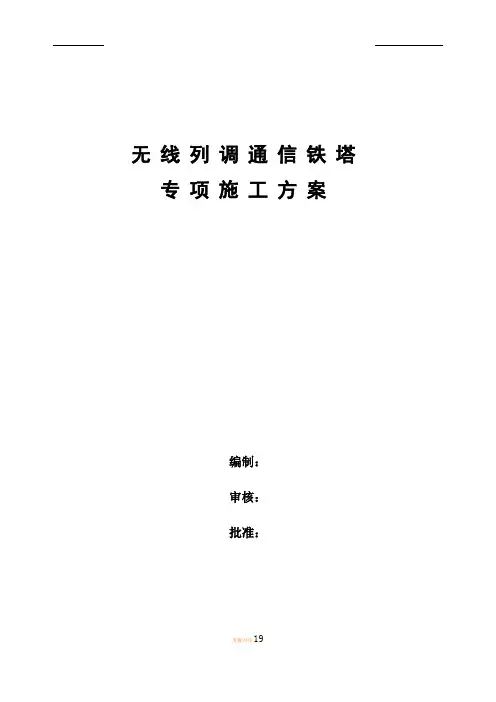

无线列调通信铁塔专项施工方案
- 格式:docx
- 大小:42.44 KB
- 文档页数:24
第一章编制说明和编制依据
无线列调通信铁塔
专项施工方案
编制:
审核:
批准:
中铁电气化局集团
石长铁路增建第二线工程指挥部通信项目部
2010年4月
页脚内容1
目录
1编制依据和原则 (3)
1.1编制依据 (3)
2 工程概况 (4)
2.1工程概况 (4)
2.2主要工程数量 (4)
3 施工准备 (5)
3.1技术准备 (5)
3.2物资准备 (5)
3.3施工现场准备 (5)
4 施工机械 (5)
5 铁塔施工方案和技术要求 (5)
5.1主要进场材料质量检验 (5)
5.2铁塔构件检验 (6)
5.3铁塔塔靴安装 (7)
5.4铁塔安装 (7)
页脚内容1
5.5天线、馈线的安装 (10)
5.6构件的连接和固定 (12)
5.7铁塔的避雷措施和航空障碍装置 (13)
5.8铁塔维护 (13)
6 铁塔施工安全保证措施 (13)
6.1安全施工组织见下图所示 (13)
6.2安全施工要求 (14)
6.3安全施工工器具及防护用品保证 (15)
6.4塔材运输 (15)
6.5铁塔安装 (16)
7雨季施工防洪防雷预案 (17)
7.1雨季施工保护措施 (17)
7.2.雨季施工安全管理机构 (18)
7.3 雨季安全技术措施 (18)
8 安全管理 (19)
8.1安全方针 (19)
页脚内容2
8.2安全目标及措施 (19)
9 质量管理 (21)
9.1质量目标 (21)
9.2质量保证措施 (21)
10 水污染的防治措施 (22)
11 空气污染的防治措施 (22)
12 噪声污染的防治措施 (23)
13 固体废弃物污染的防治措施 (23)
1编制依据和原则
1.1编制依据
本专项施工方案是在《广铁集团铁路营业线施工安全管理实施细则》及铁道部《铁路营业线施工安全管理办法》相关规定,并根据如下相关文件精心编制。
1.《铁路技术管理规程》;
2.《铁路通信、信号、电力及牵引供电工程施工安全技术规程》(TB10306-2009);
3.《铁路运输通信工程施工质量验收标准》(TB10418-2003);
4.《铁路通信工程施工技术指南》(TZ 205-2009)
页脚内容3
5.铁道部《铁路营业线施工安全管理办法》(铁运[2012]280号);
6.《广铁集团铁路营业线施工安全管理实施细则》(广铁运发[2012]310号);
7.《广铁集团铁路营业线施工安全管理补充细则》(广铁运发[2013]252号);
8.《广铁集团电务系统铁路营业线施工安全管理实施细则(修订)》(广铁电发
[2013]246号)和《广铁集团电务系统铁路营业线施工安全管理补充细则》(广铁电发[2013]327号);
1.2编制原则
1、以设计图纸为依据,贯彻执行部颁相关规范、规定、施工技术指南、工程质量验收标准,确保工程质量。
2、严格执行《广铁集团铁路营业线施工安全管理实施细则》及铁道部《铁路营业线施工安全管理办法》相关规定,确保行车及人员安全。
2 工程概况
2.1工程概况
2.2主要工程数量
页脚内容4
3 施工准备
3.1技术准备
准备铁塔工程图及技术资料,进行实地调查。按照计划,做好现场施工人员及相关配合人员的组织安排工作,并进行安全、技术交底,做到各负其责、相互协调,保证施工的顺利有序进行。
3.2物资准备
工程所有材料、成品、半成品或设备都必须符合设计要求和品质要求,并附有质保书或出厂合格证等有效证明。
3.3施工现场准备
明确施工顺序,做好现场的防护和人员的清场工作。
清除障碍物、修建临时设施,同时还应做好现场供水、供电,以及施工机具和材料等准备工作。
4 施工机械
无大型机械。
5 铁塔施工方案和技术要求
5.1主要进场材料质量检验
钢材的品种、规格、性能等必须符合GB700-88、GB1591-94及YB168-70规定,必须有质量证明书,并符合设计文件的要求。
页脚内容5
拉线塔用的钢丝绳、钢绞线(拉线)等材料、性能质量必须符合国家有关规定和设计文件要求。
连接材料(焊条、焊丝、焊剂及各种用于制作螺栓和铆钉的材料等)和镀敷材料(热浸锌、热喷涂锌铝和无机富锌涂料等)以及涂料(底漆、面漆)均必须附有符合国家标准的质量证明书,并符合设计文件要求。
铁塔构件的镀锌层应均匀光滑、不见皮,不得出现返锈现象。严禁使用药皮脱层或焊芯生锈的焊条,受潮结块或已溶烧过的焊剂以及有锈蚀、裂纹、碰伤或混批的高强度螺栓。对于每一层节间主材只允许接一根,斜材最多允许二根(且不在同一面),每根杆件拼接只有一处,焊接时必须熔透,且必须做无损探伤检查。
5.2铁塔构件检验
(1)铁塔构件出厂前必须进行试装校核。试装时必须满足铁塔到工地后能顺利安装;塔节整体倾斜不得大于节间垂高的1‰;塔身整体倾斜不得大于全塔垂高的1/1500,合格后必须将构件进行标号(可打钢印、深度宜为0.8—1.2 mm),然后分项包装,捆扎牢固。包装时,必须使构件不变形、不散失、涂层不受磨损,同时包装还必须符合运输行业的有关规定。
(2)螺栓、螺母必须涂防锈剂后单独包装。
(3)包装箱上必须注明构件、零件的名称、编号、重量,并填写包装清单,以便到现场后清点。
