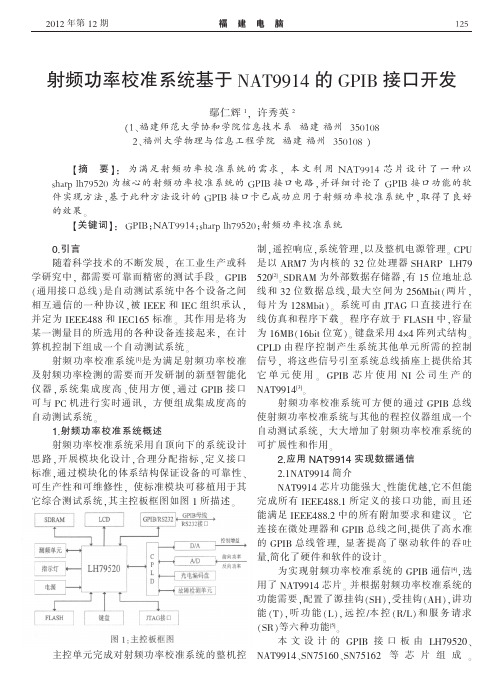

2012年第12期福建电脑射频功率校准系统基于NAT9914的GPIB接口开发鄢仁辉1，许秀英2（1、福建师范大学协和学院信息技术系福建福州3501082、福州大学物理与信息工程学院福建福州350108）【摘要】：为满足射频功率校准系统的需求，本文利用NAT9914芯片设计了一种以sharp lh79520为核心的射频功率校准系统的GPIB接口电路，并详细讨论了GPIB接口功能的软件实现方法，基于此种方法设计的GPIB接口卡已成功应用于射频功率校准系统中，取得了良好的效果。

【关键词】：GPIB；NAT9914；sharp lh79520；射频功率校准系统0.引言随着科学技术的不断发展，在工业生产或科学研究中，都需要可靠而精密的测试手段。

GPIB （通用接口总线）是自动测试系统中各个设备之间相互通信的一种协议，被IEEE和IEC组织承认，并定为IEEE488和IEC165标准。

其作用是将为某一测量目的所选用的各种设备连接起来，在计算机控制下组成一个自动测试系统。

射频功率校准系统[1]是为满足射频功率校准及射频功率检测的需要而开发研制的新型智能化仪器，系统集成度高、使用方便，通过GPIB接口可与PC机进行实时通讯，方便组成集成度高的自动测试系统。

1.射频功率校准系统概述射频功率校准系统采用自顶向下的系统设计思路，开展模块化设计，合理分配指标，定义接口标准，通过模块化的体系结构保证设备的可靠性、可生产性和可维修性，使标准模块可移植用于其它综合测试系统，其主控板框图如图1所描述。

主控单元完成对射频功率校准系统的整机控制，遥控响应，系统管理，以及整机电源管理。

CPU 是以ARM7为内核的32位处理器SHARP LH79 520[2]。

SDRAM为外部数据存储器，有15位地址总线和32位数据总线，最大空间为256Mbit（两片，每片为128Mbit）。

系统可由JTAG口直接进行在线仿真和程序下载。

程序存放于FLASH中，容量为16MB（16bit位宽）。

GPIB、VXI、PXI、LXI仪器自动测试系统的应用与发展一、自动测试系统和测试总线的基本概念自动测试系统(Automatic Test System，ATS)指的是以计算机为核心，在程序控制下，自动完成特定测试任务的仪器系统。

与传统测试仪器不同，自动测试系统强调在计算机的控制下，由若干可程控的通用设备共同完成测试任务。

AST首先要解决的关键问题是程控设互相协议的问题，也就是接口总线问题。

测试总线是指可以应用在测试、测量和控制系统中的总线。

在专用测试设备中的总线包括GPIB （General Purpose Interface Bus）、VXI（VMEbus eXtensions for Instrumentation）、PXI（PCI eXtensions for Instrumentation）、LXI(LAN eXtensions for Instrumentation）等总线。

二、基于GPIB总线技术的自动测试系统1、GPIB发展历程最初的GPIB是在1960年代后半期由惠普（当时称为HP-IB）开发的，用于连接和控制惠普制造的可编程仪器。

在引进了数字控制器和可编程测试设备之后，对来自多个厂商的仪器和控制器之间进行标准高速通信接口的需求也应运而生。

在1975年，美国电气与电子工程师学会（IEEE）发布了ANSI/IEEE标准488-1975，即用于可编程仪器控制的IEEE标准数字接口，它包含了接口系统的电气、机械和功能规。

最初的IEEE 488-1975在1978年经过修改，主要是出版声明和附录方面。

现在这个总线已经在全世界围被使用，它有三个名字：•通用接口总线（GPIB）•惠普接口总线（HP-IB）•IEEE 488总线由于最初的IEEE 488文档并没有包含关于使用的语法和格式规的叙述。

这部分工作最终形成了一个附加标准IEEE 488.2，用于IEEE 488（被更名为IEEE 488.1）的代码、格式、协议和通用指令。

GPIB(通用接口总线，General Purpose Interface Bus)是由IEEE协会(Institute of Electrical and Electronic Engineers)规定的一种ANSI/IEEE488标准。

GPIB为PC机与可编程仪器之间的连接系统定义了电气、机械、功能和软件特性。

在自动测试领域中，GPIB通用接口是测试仪器常用的接口方式，具有一定的优势。

通过GPIB组建自动测试系统方便且费用低廉。

而GPIB控制芯片是自动测试系统中的关键芯片，此类芯片只有国外少数公司能生产，不仅价格昂贵，而且购买不便。

因此，GPIB接口的FPGA 实现具有很大的实用价值。

GPIB 技术是 IEEE488 标准的虚拟仪器早期的发展阶段。

它的出现使电子测量独立的单台手工操作向大规模自动测试系统发展，典型的GPIB 系统由一台PC 机、一块GPIB 接口卡和若干台BPIB 形式的仪器通过GPIB 电缆连接而成。

在标准情况下，一块GPIB 接口可带多达14 台仪器，电缆长度可达40 米。

GPIB 技术可用计算机实现对仪器的操作和控制，替代传统的人工操作方式，可以很多方便地把多台仪器组合起来，形成自动测量系统。

GPIB 测量系统的结构和命令简单，主要应用于台式仪器，适合于精确度要求高的，但不要求对计算机高速传输状况时应用。

IEEE 488标准有一个广为人知的名字，叫GPIB(通用接口总线)。

这是一种很受欢迎的接口，用于连接测试测量仪器和计算机，以构成一套ATE(自动测试设备)。

GPIB最初由惠普开发，并在1978年被确认为IEEE标准。

自那时起，IEEE于1978年和1987年分别发布了定义GPIB硬件规范(包括电气参数、机械参数和基础协议参数)的IEEE 488.1标准和定义相关软件规范的IEEE 488.2标准。

数十年来，GPIB受到了仪器厂商的广泛接受和采用。

可以说，GPIB是当今在计算机和测试测量仪器连接中使用最多的接口。

什么叫GPIBGPIB简介GPIB(General-Purpose Interface Bus)-通用接口总线大多数打印机就是通过GPIB线以及GPIB接口与电脑相连。

1965年惠普公司设计HP-IB1975年 HP-IB变成IEEE-488标准1987年被采纳, IEEE 488-1978变成1990年 SCPI规范被引入IEEE 488仪器1992年修订IEEE1993年 NI公司提出HS4881965年, 惠普公司(Hewlett-Packard)设计了惠普接口总线(HP-IB, 用于连接惠普的计算机和可编程仪器.由于其高转换速率(通常可达1Mbytes/s), 这种接口总线得到普遍认可, 并被接收为IEEE标准488-1975和ANSI/IEEE标准. 后来, GPIB比HP-IB的名称用得更广泛. ANSI /IEEE -1987加强了原来的标准, 精确定义了控制器和仪器的通讯方式. 可编程仪器的标准命令(Standard Commands for Programmable Instruments, SCPI)采纳了定义的命令结构,创建了一整套编程命令.多仪器的星型组合和线型组合我们使用一台计算机，通过GPIB控制卡可以实现和一台或多台仪器的听、讲、控功能，并组成仪器系统，使我们的测试和测量工作变得快捷, 简便, 精确和高效。

通过GPIB电缆的连接，可以方便地实现星型组合、线型组合或者二者的组合。

是一种工程控制用的协议。

最初由HP公司提出，目前成为一种国际标准，遵守的协议为IEEE488。

一般被用来使用任何编程语言如VB、Vc、C++实现电脑对仪器的控制。

当然也有某些仪器制造商自己开发的语言支持GPIB。

如keithley公司使用的testpoint，NI公司的labview等。

实现这种控制首先要被控仪器支持GPIB，其次，工控机安装IEEE488卡，并通过gpib线连接两个设备。

—GPIB比串口控制提高了传输速率和同时支持的设备总数。

GPIB总线标准的历史沿革z1965年，惠普公司（HP）设计出HP-IB仪器接口总线，用于将其自行设计生产的一系列可编程仪器与计算机进行连接;z1975年，美国电气与电子工程师协会（IEEE）采纳了HP-IB技术并将其加以推广。

1978年，IEEE颁布了标准文件IEEE std488-1978，又称为GPIB（General Purpose Interface Bus）总线标准（GPIB是24针接口）;z1979年，国际电工委员会（IEC）承认了这种接口系统，颁布了IEC-625-79和IEC-625-80两个标准文件（IEC-625是25针接口）; z1984年，我国颁布了ZBY207.1-84和ZBY207.2-84两个文本作为标准;z1987年，IEEE488-1978标准提升为IEEE488.1-1987，全称是“用于可编程仪器的IEEE标准数字化接口；z但是，IEEE488.1-1987标准仍存在不足。

为此，IEEE又同时建立了IEEE488.2-1987标准；z1990年4月公布的可编程的仪器命令集SCPI则解决了器件的标准化；z1992年，IEEE488.2-1987标准又进行了新一轮的修改，变更成为IEEE488.2-1992标准。

GPIB仪器的连接方法和工作方式 z GPIB总线一共由16根线组成（未包括8根地回线），其中有8根数据线DB0 to DB7，3根握手线（NRFD、DAV、NDAC），5根总线控制线（ATN、SRQ、IFC、REN和EOI）;z GPIB总线是一种采用异步数据传送方式的双向总线；z GPIB总线上的信息按位（bit）并行、字节（byte）串行的方式传送。

所以称为位并行，字节串行。

GPIB系统连接的基本配置要求z如下图所示，设备可以处于以下任何一种角色之中或者同时扮演几种角色:¾空闲（IDLE），什么事也不做；¾听者（LISTENER），从讲者处接收信息；¾讲者（TALKER），向一个或多个听者发送数据；¾控制器（CONTROLLER）。

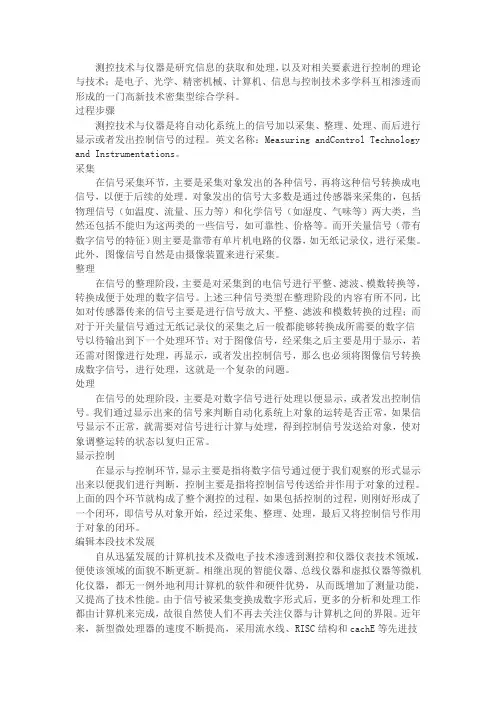

测控技术与仪器是研究信息的获取和处理，以及对相关要素进行控制的理论与技术；是电子、光学、精密机械、计算机、信息与控制技术多学科互相渗透而形成的一门高新技术密集型综合学科。
