RFID相关射频芯片基本介绍与应用

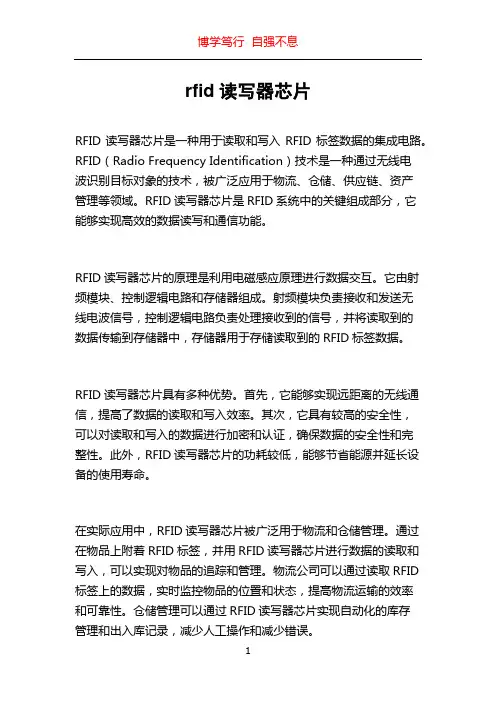

rfid读写器芯片RFID读写器芯片是一种用于读取和写入RFID标签数据的集成电路。

RFID（Radio Frequency Identification）技术是一种通过无线电波识别目标对象的技术，被广泛应用于物流、仓储、供应链、资产管理等领域。

RFID读写器芯片是RFID系统中的关键组成部分，它能够实现高效的数据读写和通信功能。

RFID读写器芯片的原理是利用电磁感应原理进行数据交互。

它由射频模块、控制逻辑电路和存储器组成。

射频模块负责接收和发送无线电波信号，控制逻辑电路负责处理接收到的信号，并将读取到的数据传输到存储器中，存储器用于存储读取到的RFID标签数据。

RFID读写器芯片具有多种优势。

首先，它能够实现远距离的无线通信，提高了数据的读取和写入效率。

其次，它具有较高的安全性，可以对读取和写入的数据进行加密和认证，确保数据的安全性和完整性。

此外，RFID读写器芯片的功耗较低，能够节省能源并延长设备的使用寿命。

在实际应用中，RFID读写器芯片被广泛用于物流和仓储管理。

通过在物品上附着RFID标签，并用RFID读写器芯片进行数据的读取和写入，可以实现对物品的追踪和管理。

物流公司可以通过读取RFID 标签上的数据，实时监控物品的位置和状态，提高物流运输的效率和可靠性。

仓储管理可以通过RFID读写器芯片实现自动化的库存管理和出入库记录，减少人工操作和减少错误。

除了物流和仓储管理外，RFID读写器芯片还广泛应用于供应链管理和资产管理。

在供应链管理中，RFID读写器芯片可以实现对产品流程和货物运输的跟踪，提高供应链的透明度和效益。

在资产管理中，RFID读写器芯片可以用于对资产的管理和追踪，帮助企业准确记录和定位每个资产的信息，提高资产利用率和管理效率。

随着对物联网技术和智能化需求的增长，RFID读写器芯片的应用领域将进一步扩大。

未来，RFID读写器芯片可能会被应用于更广泛的领域，如智能家居、智慧城市等。

射频芯片RFID技术在重型汽车的应用摘要：射频芯片RFID技术具有无线、实时、高效、自动化等优势，被广泛应用于重型汽车的智能化管理系统中。

本文首先介绍RFID技术的基本原理和主要应用场景，然后阐述RFID技术在重型汽车管理中的应用与优势，包括车辆定位、燃油管理、货物追踪、安全管理以及环保排放控制等方面。

最后，本文对RFID技术在重型汽车管理中存在的问题和未来发展趋势进行了探讨。

关键词：射频芯片；RFID技术；重型汽车；智能化管理；应用与优势；问题与趋势正文：一、RFID技术概述射频识别技术（RFID）是一种通过无线通信技术实现物品辨识、自动采集、处理和传送信息的技术。

其核心是由标签、读写器和电脑软件来组成的一套系统，它可以很好地解决传统条形码技术存在的一些瓶颈问题。

RFID技术可以无需线缆和视线直接作用，具有无线、实时、高效、自动化等特点，因此被广泛应用于各个领域，包括物流、制造、医疗、安全等。

二、RFID技术在重型汽车中的应用与优势1. 车辆定位RFID技术可以对车辆进行精准、实时的追踪和定位。

当重型汽车进入RFID识别范围后，标签会自动与读写器进行通信，将汽车的位置信息上传到服务器，以方便车队管理人员进行车辆调度和跟踪。

2. 燃油管理RFID技术可以实现对燃油使用情况的监控和管理。

在加油站使用RFID读写器，可以识别车辆的标签，记录油品信息和油量信息，可追踪和预测车辆耗油情况，对节油降耗起到帮助作用。

3. 货物追踪针对重型汽车运输中货物安全、追踪问题，RFID技术可通过标签对货箱进行实时跟踪。

在运输路线上，读写器通过无线传输，实现对货物的监控和跟踪，提高运输效率。

4. 安全管理RFID技术可在重型汽车上部署安全管理系统，进行防盗、防伪、身份管理等应用，保障驾驶员和货物的安全，有效降低车辆失窃和货物丢失的风险。

5. 环保排放控制重型汽车的环保排放问题不容忽视，RFID技术可以通过对尾气和废气进行实时测量，收集和分析数据，提高车辆的燃烧效率，减少环境污染和碳排放。

RFID技术的原理与应用1. 什么是RFID技术RFID（Radio Frequency Identification）技术是一种利用无线电波进行非接触式识别的技术。

它通过将一个小型的RFID标签植入到物体中，并且使用RFID读写器与该标签进行通信，以实现对物体的识别与追踪。

2. RFID技术的原理RFID技术的工作原理主要包括标签和读写器两部分。

标签通常由微芯片和天线组成，而读写器则是用来读取和写入标签中的数据。

2.1 标签RFID标签由微芯片和天线组成，微芯片用来存储和处理数据，而天线则用来与读写器进行通信。

标签的工作原理如下：•读写器向标签发送电磁波信号。

•标签天线接收到电磁波信号并将其转换为电能。

•标签使用接收到的电能激活微芯片，开始读取或写入数据。

•标签将数据通过天线发送回给读写器。

2.2 读写器读写器是用来与标签进行通信的设备。

读写器的主要功能包括：•向标签发送电磁波信号。

•接收标签发送回来的数据。

•处理和存储标签的数据。

•与其他系统进行数据交互。

3. RFID技术的应用RFID技术在各个领域都有广泛的应用。

下面列举了几个常见的应用场景：3.1 物流与供应链管理RFID技术可以用于物流和供应链管理中的货物追踪和管理。

通过给每个货物贴上RFID标签，可以实时监控货物的位置和状态，提高物流的效率和准确性。

同时，RFID技术还可以大大简化货物的库存管理和盘点工作。

3.2 资产管理RFID技术可以用于资产管理，如企业固定资产的管理和追踪。

通过给固定资产贴上RFID标签，可以实时监控资产的位置和状态，防止资产遗失和损坏，并优化资产的使用和维护。

3.3 零售业RFID技术在零售业中也有广泛的应用。

通过给商品贴上RFID标签，可以实现商品的库存管理和防盗。

商店可以通过RFID技术实时监控商品的库存量，并提供快速的结账服务，提高顾客的满意度。

3.4 交通运输RFID技术可以用于交通运输中的车辆管理和车辆通行费收费。

rfid射频识别技术基本工作原理RFID（Radio-Frequency Identification）技术是一种无线射频识别技术，广泛应用于物联网、供应链管理、物流跟踪、智能交通等领域。

其基本工作原理是利用射频信号进行物品识别和数据传输。

本文将对RFID技术的基本工作原理、应用领域以及发展趋势进行介绍。

一、RFID技术的基本工作原理RFID技术的基本工作原理是由读写器（Reader）和标签（Tag）组成的系统。

读写器通过天线发射射频信号，当该信号接收到标签天线上时激活标签。

标签接收到射频信号后，利用这个能量驱动自身的芯片，将存储在芯片内的信息回传给读写器，完成数据的读取和写入。

整个过程无需接触，可实现远程自动识别。

RFID系统包括以下几个主要组成部分：1.标签天线：用于接收来自读写器的射频信号，并传递给标签芯片。

2.标签芯片：内嵌有芯片和天线的标签，用于存储物品信息并与读写器进行通信。

3.读写器天线：用于发射射频信号，并接收标签回传的射频信号。

4.读写器模块：负责发射射频信号、接收标签回传信号、数据处理和通信。

5.控制系统：管理整个RFID系统的数据读写、信息处理和设备控制。

二、RFID技术的应用领域1.物流管理：在物流管理领域，RFID技术可以实现对货物的追踪和管理。

标签可以贴附在货物上，通过RFID读写器对货物进行自动识别和记录，提高了物流管理的效率和精度。

2.供应链管理：RFID技术可以帮助企业对供应链进行实时监控和管理，提高生产和物流的效率，降低库存成本，改善供应链整体运作效果，实现供需匹配。

3.零售业：在零售业中，RFID技术可以用于商品的防盗和库存管理。

通过RFID标签的贴附，能够实现对商品的追踪和定位，提高了商品管理的便捷性和精准性。

4.医疗保健：在医疗保健领域，RFID技术可以用于病人身份识别、药品管理、设备追踪等方面，提高了医疗保健服务的精准性和效率。

5.智能交通：RFID技术可以应用于智能交通领域，如收费系统、车辆管理、车辆定位等方面，提高了智能交通系统的管理和服务水平。

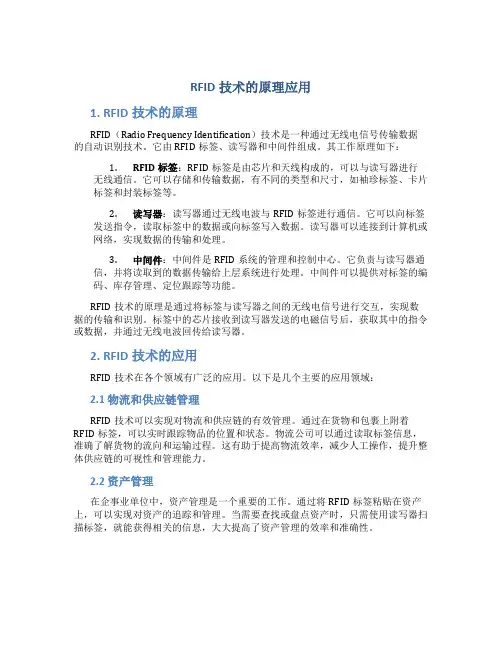

RFID技术的原理应用1. RFID技术的原理RFID（Radio Frequency Identification）技术是一种通过无线电信号传输数据的自动识别技术。

它由RFID标签、读写器和中间件组成。

其工作原理如下：1.RFID标签：RFID标签是由芯片和天线构成的，可以与读写器进行无线通信。

它可以存储和传输数据，有不同的类型和尺寸，如袖珍标签、卡片标签和封装标签等。

2.读写器：读写器通过无线电波与RFID标签进行通信。

它可以向标签发送指令，读取标签中的数据或向标签写入数据。

读写器可以连接到计算机或网络，实现数据的传输和处理。

3.中间件：中间件是RFID系统的管理和控制中心。

它负责与读写器通信，并将读取到的数据传输给上层系统进行处理。

中间件可以提供对标签的编码、库存管理、定位跟踪等功能。

RFID技术的原理是通过将标签与读写器之间的无线电信号进行交互，实现数据的传输和识别。

标签中的芯片接收到读写器发送的电磁信号后，获取其中的指令或数据，并通过无线电波回传给读写器。

2. RFID技术的应用RFID技术在各个领域有广泛的应用。

以下是几个主要的应用领域：2.1 物流和供应链管理RFID技术可以实现对物流和供应链的有效管理。

通过在货物和包裹上附着RFID标签，可以实时跟踪物品的位置和状态。

物流公司可以通过读取标签信息，准确了解货物的流向和运输过程。

这有助于提高物流效率，减少人工操作，提升整体供应链的可视性和管理能力。

2.2 资产管理在企事业单位中，资产管理是一个重要的工作。

通过将RFID标签粘贴在资产上，可以实现对资产的追踪和管理。

当需要查找或盘点资产时，只需使用读写器扫描标签，就能获得相关的信息，大大提高了资产管理的效率和准确性。

2.3 电子支付RFID技术可以应用于电子支付领域。

将RFID芯片嵌入银行卡或手机中，用户可以通过靠近支付终端，实现快速的非接触式支付。

这不仅提高了支付的便捷性，还减少了交易时间，提升了支付的安全性和效率。

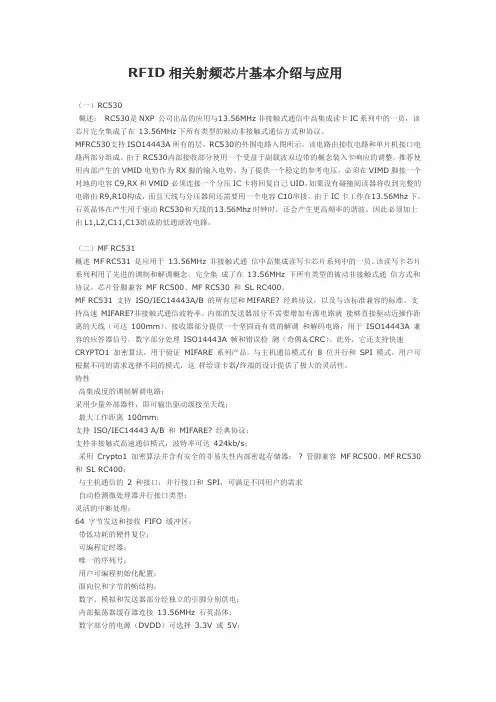

RFID相关射频芯片基本介绍与应用（一）RC530概述：RC530是NXP 公司出品的应用与13.56MHz非接触式通信中高集成读卡IC系列中的一员，该芯片完全集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。

MFRC530支持ISO14443A所有的层。

RC530的外围电路入图所示。

该电路由接收电路和单片机接口电路两部分组成。

由于RC530内部接收部分使用一个受益于副载波双边带的概念装入卡响应的调整。

推荐使用内部产生的VMID电势作为RX脚的输入电势。

为了提供一个稳定的参考电压，必须在VIMD脚接一个对地的电容C9,RX和VMID必须连接一个分压IC卡将回复自己UID，如果没有碰撞阅读器将收到完整的电路由R9,R10构成，而且天线与分压器间还需要用一个电容C10串接。

由于IC卡工作在13.56Mhz下。

石英晶体在产生用于驱动RC530和天线的13.56Mhz时钟时，还会产生更高频率的谐波。

因此必须加上由L1,L2,C11,C13组成的低通滤波电路。

（二）MF RC531概述MF RC531 是应用于13.56MHz 非接触式通信中高集成读写卡芯片系列中的一员。

该读写卡芯片系列利用了先进的调制和解调概念，完全集成了在13.56MHz 下所有类型的被动非接触式通信方式和协议。

芯片管脚兼容MF RC500、MF RC530 和SL RC400。

MF RC531 支持ISO/IEC14443A/B 的所有层和MIFARE? 经典协议，以及与该标准兼容的标准。

支持高速MIFARE?非接触式通信波特率。

内部的发送器部分不需要增加有源电路就能够直接驱动近操作距离的天线（可达100mm）。

接收器部分提供一个坚固而有效的解调和解码电路，用于ISO14443A 兼容的应答器信号。

数字部分处理ISO14443A 帧和错误检测（奇偶＆CRC）。

此外，它还支持快速CRYPTO1 加密算法，用于验证MIFARE 系列产品。

射频卡资料射频卡（Radio Frequency Identification Card），简称RFID卡，是一种使用无线通信技术进行身份认证和数据传输的智能卡。

通过射频卡，可以实现物品的追踪与管理，提高工作效率和安全性。

本文将介绍射频卡的工作原理、应用领域以及相关的技术。

一、射频卡的工作原理射频卡采用无线射频技术进行数据传输，包括射频读卡器和射频标签两部分。

射频读卡器通过电磁场中的电能来为射频标签供电，同时读取射频标签中的信息。

射频标签内部包含有一个微芯片和一个天线，微芯片用于存储数据，天线则用于与射频读卡器进行通信。

当射频标签靠近射频读卡器时，射频读卡器发出无线信号，激活射频标签中的芯片，然后进行数据的传输。

射频卡的工作距离与电磁波的频率有关，一般分为低频、高频和超高频三种类型。

低频射频卡的工作频率为125KHz，工作距离一般为2-15厘米；高频射频卡的工作频率为13.56MHz，工作距离为2-10厘米；超高频射频卡的工作频率为860-960MHz，工作距离可达到数米甚至十几米。

二、射频卡的应用领域1.物流管理：射频卡可用于快递、物流等行业，实现货物的自动化追踪与管理，提高物流效率并减少人工操作。

2.门禁系统：射频卡可用于出入口、停车场等场所的门禁系统中，方便快捷地进行身份验证和门禁控制。

3.医疗卫生：射频卡在医疗行业中起到了重要作用，可以实现病人的身份识别、病历管理以及医疗设备的追踪和管理等功能。

4.图书馆管理：射频卡可用于图书馆借阅系统中，方便读者自助借还书籍，提高借阅效率。

5.支付系统：射频卡可用于支付系统中，实现无现金支付，提高支付的安全性和便利性。

三、射频卡的技术特点1.安全性：射频卡内置的芯片可以进行加密处理，确保数据的安全性和防伪性。

2.容量大：射频卡芯片的容量可从几KB到几十KB不等，可以存储大量的信息。

3.长寿命：射频卡无机械可动部件，使用寿命长，抗磨损性能好。

4.快速读取：射频卡与读卡器之间的数据传输速度快，几乎可以实现即时读取。

RFID系统的工作原理和应用1. RFID系统的工作原理RFID（Radio Frequency Identification）系统是一种无线通信技术，利用电磁场通过射频信号实现对标签的识别和交换数据的过程。

RFID系统由读写器（Reader）和标签（Tag）组成。

1.1 标签标签是RFID系统中的被动设备，由电子芯片和天线组成。

标签根据不同的应用需求，可以分为被动式标签和主动式标签两种。

被动式标签通过接收读写器发射的射频信号，利用天线接收并收集电能，激发电子芯片工作，并将信息通过射频信号回传给读写器。

主动式标签则内置有可发射射频信号的电池，它可以主动发射信号，而不需要接收读写器的射频信号。

1.2 读写器读写器是RFID系统中的主动设备，它通过发射射频信号，与标签进行通信，并读取和写入标签内的数据。

读写器通常由射频发射器、接收器和控制系统组成。

射频发射器用于发射射频信号，接收器用于接收标签回传的射频信号，控制系统则负责处理读写器与标签之间的通信和数据交换。

2. RFID系统的应用RFID技术具有无线、非接触、高效率、高可靠性等特点，因此在各个领域有着广泛的应用。

2.1 物流管理在物流管理领域，RFID技术可以用于货物的跟踪与溯源。

通过在货物包装上附着RFID标签，可以实时监控货物的位置和状态，方便进行物流运输过程中的追踪和管理。

此外，RFID技术还可以用于自动化仓库管理，提高物流操作的效率和准确性。

2.2 门禁系统RFID技术在门禁系统中得到广泛应用。

通过在身份证、门卡或手环等物品上加装RFID标签，可以实现门禁系统的智能化。

只有携带有效的RFID标签的人员才能进入特定区域，大大提高了安全性和便利性。

2.3 仓储管理在仓储管理中，RFID技术可以用于库存的管理和追踪。

通过在货架和货物上安装RFID标签，可以实时记录并管理库存信息，提高仓储效率和准确性。

此外，RFID技术还可以用于防止物品的盗窃和丢失。

射频识别技术（RFID）的应用发展一、射频识别技术的介绍及功能射频识别技术（RFID，RadioFrequencyIdentification)是近年来新兴的一项自动识别技术。

RFID利用射频方式进行非接触双向通信，从而实现对物体的识别，并将采集到的相关信息数据通过无线技术远程进行传输。

和目前广泛采用的条型码技术比较，RFID通过射频信号使用户可以自动识别目标对象，无需可见光源，读写器在一定距离范围内可以从任意方向实现卡片的操作。

它具有穿透性，可以透过外部材料直接读取数据，保护外部包装，节省开箱时间。

利用这项技术能够同时处理多个射频标签，适用于批量识别场合并对RFID标签所附着的物体进行追踪定位，提供位置信息。

同时具有抗污染、读取距离远、信息量大的特点。

因此RFID被认为是近几年全球最热门的明星产业之一，有关专家预计2010年全球RFID市场将达到3000亿美元。

RFID的主要核心部件是读写器和电子标签，通过相距几厘米到几米距离内读写器发射的无线电波来读取电子标签内储存的信息，识别电子标签代表的物品、人和器具的身份。

由于电子标签的存储容量可以是296 次方以上，因此，它彻底抛弃了条形码的种种限制，使世界上的每一种商品都可以拥有独一无二的电子标签。

具有电子标签的商品，从它在工厂的流水线上开始，到被摆上商场的货架，再到消费者购买后最终结账，甚至到电子标签最后被回收的整个过程都能够被追踪管理。

RFID技术具有很多突出的优点，如不需人工干预，不需直接接触、不需光学可视即可完成信息输入和处理，可工作于各种恶劣环境，可识别高速运动物体并可同时识别多个电子标签，操作快捷方便，实现了无源和免接触操作，应用便利，无机械磨损，寿命长，机具无直接对最终用户开放的物理接口，能更好地保证机具的安全性等。

在数据安全方面，除电子标签的密码保护外，数据部分可用一些算法实现安全管理，如DES、RSA、DSA、MDS等，读写器与电子标签之间也可相互认证，实现安全通信和存储。

射频识别（RFID）技术的基本原理、特性、发展和应用何谓射频识别随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，一些门禁卡、第二代身份证、公交卡、超市的物品标签等，这些卡片正在改变人们的生活方式。

其实秘密就在这些卡片都使用了射频识别技术，可以说射频识别已成为人们日常生活中最简单的身份识别系统。

RFID技术带来的经济效益已经开始呈现在世人面前。

RFID是结合了无线电、芯片制造及计算机等学科的新技术。

1. 射频识别的定义射频识别是一种非接触式的自动识别技术，它利用射频信号及其空间耦合的传输特性，实现对静止或移动物品的自动识别。

射频识别常称为感应式电子芯片或近接卡、感应卡、非接触卡、电子标签、电子条码等。

一个简单的RFID系统由阅读器（Reader）、应答器（Transponder）或电子标签（Tag）组成，其原理是由读写器发射一特定频率的无线电波能量给应答器，用以驱动应答器电路，读取应答器内部的ID码。

应答器其形式有卡、钮扣、标签等多种类型，电子标签具有免用电池、免接触、不怕脏污，且芯片密码为世界唯一，无法复制，具有安全性高、寿命长等特点。

所以，RFID标签可以贴在或安装在不同物品上，由安装在不同地理位置的读写器读取存储于标签中的数据，实现对物品的自动识别。

RFID的应用非常广泛，目前典型应用有动物芯片、汽车芯片防盗器、门禁管制、停车场管制、生产线自动化、物料管理、校园一卡通等。

2．射频识别技术的发展RFID技术起源于第二次世界大战时期的飞机雷达探测技术。

雷达应用电磁能量在空间的传播实现对物体的识别。

"二战"期间，英军为了区别盟军和德军的飞机，在盟军的飞机上装备了一个无线电收发器。

战斗中控制塔上的探询器向空中的飞机发射一个询问信号，当飞机上的收发器接收到这个信号后，回传一个信号给探询器，探询器根据接收到的回传信号来识别是否己方飞机。

这一技术至今还在商业和私人航空控制系统中使用。

RFID基础知识 (1)RFID应用领域 (4)RFID相关术语 (4)标签 (6)RFID读写设备基本介绍 (8)RFID读写器 (10)RFID知识进阶 (11)RFID工作频率的分类 (13)RFID中间件知识 (15)如何保护RFID内部信息 (19)RFID天线知识 (21)电子标签耦合 (23)电子标签的制作及封装 (25)射频标签通信协议简介 (26)射频标签内存信息的写入方式 (26)RFID工作频率指南和典型应用 (27)从传统条码到RFID (30)射频技术和条码的比较 (36)RFID标签能否取代条码技术 (38)使用高频标签会对人体有辐射危害吗 (39)RFID面临的问题 (39)RFID基础1．什么是RFIDRFID是Radio Frequency Identification的缩写，即射频识别。

常称为感应式电子晶片或近接卡、感应卡、非接触卡、电子标签、电子条码，等等。

一套完整 RFID系统由 Reader 与 Transponder 两部份组成 ,其动作原理为由 Reader 发射一特定频率之无限电波能量给Transponder,用以驱动Transponder电路将內部之ID Code送出，此时Reader便接收此ID Code。

Transponder的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制，安全性高、长寿命。

RFID的应用非常广泛，目前典型应用有动物晶片、汽车晶片防盜器、门禁管制、停车场管制、生产线自动化、物料管理。

RFID标签有两种：有源标签和无源标签。

以下是电子标签内部结构:芯片+天线与RFID系统组成示意图2．什么是电子标签电子标签即为 RFID 有的称射频标签、射频识别。

它是一种非接触式的自动识别技术，通过射频信号识别目标对象并获取相关数据，识别工作无须人工干预，作为条形码的无线版本，RFID技术具有条形码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上数据可以加密、存储数据容量更大、存储信息更改自如等优点。

射频识别的应用场景及原理射频识别（Radio Frequency Identification，简称RFID）是一种无线通讯技术，通过电磁场将电子标签中的信息传输到读写器中，实现对物体的追踪、识别和管理。

射频识别技术已广泛应用于物流管理、库存管理、资产管理、动植物追踪、车辆识别等领域。

射频识别的应用场景非常广泛，以下是一些常见的场景：1. 物流管理：射频识别技术可以实时追踪物流运输环节中的货物，实现自动化、精准的货物管理及追踪。

通过标签的扫描与识别，可以实时获取货物的位置、状态、温度、湿度等信息，从而提高物流运输的效率和安全性。

2. 库存管理：在仓储与物流行业中，射频识别技术可以改善库存管理的效率和准确性。

通过给每个货物或每个库位贴上射频标签，可以实现对货物的实时跟踪、盘点和管理，避免了传统手工盘点操作的繁琐和错误。

3. 资产管理：射频识别被广泛应用于企业资产管理领域。

通过在企业固定资产上贴上射频标签，可以实现资产定位、盘点、巡检等操作。

这不仅提高了资产管理的效率，还可以减少资产的丢失和滞留情况，节约了企业的成本。

4. 动植物追踪：射频识别技术可以实现动植物的全程追踪和标识。

在畜牧业、种植业、野生动物保护等领域中，可以给动植物植入射频标签，实现对其行为、位置和健康状况的追踪和监管，从而更好地保护和管理生态环境。

5. 车辆识别：射频识别技术可应用于车辆识别和车辆管理。

例如，可以将射频标签集成到车辆牌照或车辆内部，实现无人值守的车辆通行记录和管理。

这对于高速公路收费站、停车场、车辆门禁等场所来说，可以提高通行效率和安全性。

射频识别技术的原理如下：1. 标签（Tag）的结构：标签是射频识别系统的核心部分，由芯片和天线组成。

芯片存储着物体的相关信息，如物流信息、资产编号等；天线接收和发送电磁波信号。

2. 读写器（Reader）：读写器是射频识别系统的外部设备，用于与标签进行通信。

读写器通过天线发射射频信号，当射频信号遇到标签时，激励标签芯片的回波。
