磁控溅射技术及其发展

磁控溅射的原理及应用1. 什么是磁控溅射磁控溅射是一种常用的薄膜沉积技术，通过利用磁场将材料原子或离子从靶材表面释放出来，形成一个薄膜层，沉积在基底表面上的一种方法。

这种方法可以在真空环境中进行，可以用于各种材料包括金属、合金、氧化物等。

2. 磁控溅射的原理磁控溅射的原理基于带电粒子在磁场中的运动规律。

溅射系统通常由一个靶材和一个基底组成，它们被放置在真空室中。

磁控溅射的过程包括以下几个步骤：1.靶材表面被离子轰击，其中的原子或离子被释放出来。

2.磁场控制离子在真空室中的运动轨迹。

3.基底表面上的原子或离子吸附并形成一个薄膜层。

这个过程中，磁场是十分重要的。

磁场会引导离子沿着特定的轨迹运动，使得离子沉积在基底的特定位置上。

磁场还可以控制离子的能量和方向，从而影响薄膜的性质和微结构。

3. 磁控溅射的应用磁控溅射是一种多功能的薄膜沉积技术，广泛应用于各种领域。

3.1 表面涂层磁控溅射可以用于向基底表面沉积各种薄膜层。

这些薄膜层可以具有不同的功能，如防腐、耐磨、导电等。

它们可以用于改善材料的性能和外观。

3.2 光学薄膜磁控溅射可以制备高质量的光学薄膜。

这些薄膜可以应用于光学器件，如镜片、滤光片、反射镜等。

因为磁控溅射是在真空环境中进行的，所以这些光学薄膜可以具有良好的光学性能。

3.3 金属薄膜磁控溅射可以制备金属薄膜。

这些薄膜可以具有高导电性和优良的机械性能，可用于电子器件、导电材料等领域。

3.4 磁性材料磁控溅射还可以制备磁性材料薄膜。

这些薄膜可以具有特定的磁性性能，如高矫顽力、高饱和磁感应强度等。

它们可以应用于磁存储器件、传感器等领域。

4. 总结磁控溅射是一种重要的薄膜沉积技术，通过利用磁场控制离子运动和沉积位置，可以制备各种功能薄膜。

它在表面涂层、光学薄膜、金属薄膜和磁性材料等领域有着广泛的应用。

磁控溅射技术的发展，为材料科学和工程领域提供了新的可能性，为各种应用提供了高性能的薄膜材料。

磁控溅射镀膜磁控溅射镀膜是一种应用于材料表面改性的先进技术。

它利用准分子束磁控溅射设备，通过电弧、离子束或电子束的能量作用于目标材料，使其产生高温、高压等物理、化学效应，从而实现材料表面镀膜的目的。

本文将从磁控溅射镀膜的基本原理、应用领域、优势和不足以及发展前景等方面进行详细介绍，旨在全面了解磁控溅射镀膜技术的特点及其在现代工业中的应用。

1. 磁控溅射镀膜的基本原理磁控溅射镀膜技术是将所需镀层物质以固体靶材的形式放在装备中的靶极，利用外加的电场、磁场或离子束等等，使得靶材产生某种运动状态，随后可以将靶面上的物质溅射出来，沉积在基材表面，形成薄膜。

其中磁场的作用是将靶材中被离子轰击的金属离子引导回到靶材中心，以增加溅射效率。

2. 磁控溅射镀膜的应用领域磁控溅射镀膜技术广泛应用于许多工业领域，如电子、光学、太阳能电池、柔性电子器件、集成电路、玻璃制造等。

在电子领域，磁控溅射镀膜技术可用于制备薄膜晶体管，提高电子器件的性能和稳定性。

在光学领域，磁控溅射镀膜技术可制备高反射率、低反射率和色分离膜等光学薄膜。

在太阳能电池领域，磁控溅射镀膜技术可用于制备光学膜和透明导电膜。

在柔性电子器件领域，磁控溅射镀膜技术可用于制备导电薄膜和保护膜。

3. 磁控溅射镀膜的优势和不足磁控溅射镀膜技术具有许多优势。

首先，其产生的薄膜具有高质量、高致密性和良好的附着力。

其次，磁控溅射镀膜过程中无需加热基材，可避免基材变形和热损伤。

此外，磁控溅射镀膜技术具有膜层成分可调、薄膜复杂结构可控等特点。

然而，磁控溅射镀膜技术也存在不足之处。

一方面，磁控溅射镀膜设备体积较大、成本较高，且对真空度要求较高。

另一方面，由于目前磁控溅射镀膜技术仍处于发展阶段，其在大尺寸薄膜制备和高速镀膜方面还存在一定限制。

4. 磁控溅射镀膜的未来发展随着科学技术的不断进步，磁控溅射镀膜技术将进一步得到发展和完善。

一方面，磁控溅射镀膜技术将在薄膜成分调控和复杂结构薄膜制备方面取得更大突破，以满足不同行业对薄膜材料的需求。

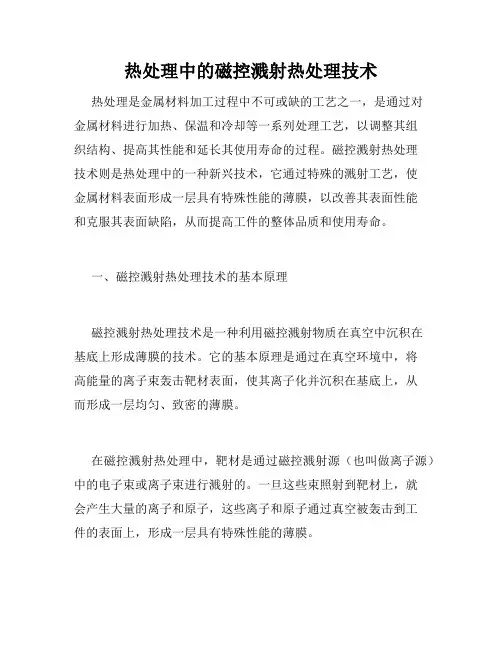

热处理中的磁控溅射热处理技术热处理是金属材料加工过程中不可或缺的工艺之一，是通过对金属材料进行加热、保温和冷却等一系列处理工艺，以调整其组织结构、提高其性能和延长其使用寿命的过程。

磁控溅射热处理技术则是热处理中的一种新兴技术，它通过特殊的溅射工艺，使金属材料表面形成一层具有特殊性能的薄膜，以改善其表面性能和克服其表面缺陷，从而提高工件的整体品质和使用寿命。

一、磁控溅射热处理技术的基本原理磁控溅射热处理技术是一种利用磁控溅射物质在真空中沉积在基底上形成薄膜的技术。

它的基本原理是通过在真空环境中，将高能量的离子束轰击靶材表面，使其离子化并沉积在基底上，从而形成一层均匀、致密的薄膜。

在磁控溅射热处理中，靶材是通过磁控溅射源（也叫做离子源）中的电子束或离子束进行溅射的。

一旦这些束照射到靶材上，就会产生大量的离子和原子，这些离子和原子通过真空被轰击到工件的表面上，形成一层具有特殊性能的薄膜。

二、磁控溅射热处理技术在金属材料中的应用磁控溅射热处理技术在金属材料中的应用非常广泛，主要体现在以下几个方面：1、表面强化处理：由于磁控溅射薄膜具有非常高的耐腐蚀性、耐磨性和耐热性等特点，在金属材料表面形成一层磁控溅射薄膜能够有效的提高其表面硬度和耐腐蚀性，从而延长金属材料的使用寿命。

2、强化焊接接头：磁控溅射技术还可以用于强化焊接接头，主要是通过在接头表面形成一层磁控溅射薄膜，从而改善焊接接头的力学性能和耐久性能。

在新能源汽车、航空航天、冶金等领域中的部分关键零部件都采用磁控溅射技术进行强化处理。

3、周期性复合薄膜：磁控溅射薄膜具有非常高的复合性能，能够形成优异的界面结构和相互补偿的性能，因此，在制备具有周期性复合结构薄膜方面有着卓越的应用前途。

例如，刀具表面复合结构膜制备、切削刃合金粉末材料复合表面膜制备等都运用到了磁控溅射技术。

三、磁控溅射热处理技术的优势与展望作为金属材料加工中的一种新兴技术，磁控溅射热处理技术拥有诸多优势，如下：1、非常适合高温材料的制备，例如Co-Ni-Cr-W-Al-Y的高温合金材料。

ｎ ｍｉ ， 现 了“ 速” 射【 ｍ／ ｎ 实 高 溅 １ 川。
度 ， 改善膜 层 的结 构 和 性 能 ， 来 但在 很 多 的情 况 下 ，
工 件材 料本 身不 能 承受 所需 的高 温 ， 就需 要 继 续 这
溅 射镀 膜 的产业 化 ， 随后 便 出现 了三 级 溅射 和磁 控
溅射。 ３ １ 平衡磁 控溅 射技 术 ．
磁控 溅射 最典 型 的特点 就是 在溅 射过 程 中基 板 温升 低 和能实 现“ 高速 ” 溅射 。溅 射产 生二 次 电子被
加速 为 高能 电子后 ， 在正 交磁 场作 用下 作摆 线运 动 ，
不断 与气 体分 子发 生碰 撞 ， 能量 传递 给气 体分 子 ， 把 本身 变 为低 能 粒 子 ， 就 不 会 使 基 板 过 热 ［ 还 有 也 １ 妇；
平 衡 磁控 溅 射 即传 统 的 磁控 溅 射 ， 在 直 流二 是 级 溅射 的基 础上 发展起 来 的 。在 阴极 靶材 背后 放置 永 磁体 或 电磁线 圈 ， 靶 材 表 面形 成 与 电场方 向垂 在
ｍ ａ ｎｅ ｒ ｎ ｓ ｕｔ ｅ ｉ ｇ ｔ ｏ ｐ ｔ ｒｎｇ
摘要 ： 控溅射技术可制备超硬膜 、 腐蚀摩擦 薄膜 、 导 薄膜 、 性 薄膜 、 学 薄膜 ， 及各种 具有 特殊功 能的薄膜 ， 磁 耐 超 磁 光 以 在 工 业 薄 膜 制 备 领 域 的应 用 非 常 广 泛 。本 文 着 重 介 绍 了磁 控 溅 射 技 术原 理 、 点 、 控 溅 射 技 术 的发 展 史 及 其 发 展 趋 势 。 特 磁 关 键 词 ： 膜 制 备 ； 控 溅 射 ； 衡 磁 控 溅 射 ； 平 衡 磁 控 溅 射 薄 磁 平 非
因Ｅ３ １ 。溅 射速 率高 是 因为二 次 电子 作 摆 线运 动 ， ２ 要 经过 上百 米 的飞行 才最 终 被 阳极 吸 收［ 而气 压 为 １ ，

磁控溅射技术研究进展薄膜技术不仅可改变工件表面性能，提高工件的耐磨损、抗氧化、耐腐蚀等性能，延长工件使用寿命，还能满足特殊使用条件和功能对新材料的要求。

磁控溅射技术具有溅射率高、基片温升低、膜基结合力好、装置性能稳定、操作控制方便等优点，因此，被认为是镀膜技术中最具发展前景的一项新技术，同时也成为镀膜工业应用领域（特别是建筑镀膜玻璃、透明导电膜玻璃、柔性基材卷绕镀等对大面积的均匀性有特别苛刻要求的连续镀膜场合）的首选方案[1-8]。

1 磁控溅射技术原理溅射是指具有一定能量的粒子轰击固体表面，使得固体分子或原子离开固体从表面射出的现象。

溅射镀膜是指利用粒子轰击靶材产生的溅射效应，使得靶材原子或分子从固体表面射出，在基片上沉积形成薄膜的过程。

磁控溅射是在辉光放电的两极之间引入磁场，电子受电场加速作用的同时受到磁场的束缚作用，运动轨迹成摆线增加了电子和带电粒子以及气体分子相碰撞的几率，提高了气体的离化率，降低了工作气压。

而Ar＋离子在高压电场加速作用下与靶材撞击，并释放能量使靶材表面的靶原子逸出靶材，飞向基板并沉积在基板上形成薄膜。

图1所示为平面圆形靶磁控溅射原理。

磁控溅射技术得以广泛的应用是由该技术的特点所决定的。

可制备成靶材的各种材料均可作为薄膜材料，包括各种金属、半导体、铁磁材料、以及绝缘的氧化物陶瓷、聚合物等物质。

磁控溅射可制备多种薄膜不同功能的薄膜，还可沉积组分混合的混合物化合物薄膜。

在溅射过程中基板温升低和能实现高速溅射，溅射产生二次电子被加速为高能电子后，在正交磁场作用下作摆线运动，不断与气体分子发生碰撞，把能量传递给气体分子本身变为低能粒子也就不会使基板过热。

随着磁控溅射技术的发展，发展起了反应磁控溅射，非平衡磁控溅射，高功率脉冲磁控溅射等新技术，下面将一一介绍。

2 磁控溅射技术发展2.1 反应磁控溅射随着表面技术的发展化合物薄膜得到了广泛的应用，反应磁控溅射技术是沉积化合物薄膜的主要方式之一（沉积多元成分的化合物薄膜）。

摘要：近年来磁控溅射技术的应用日趋广泛,在工业生产和科学研究领域发挥巨大作用。

随着对具有各种新型功能的薄膜需求的增加,相应的磁控溅射技术也获得进一步的发展。

本文将介绍磁控溅射技术的发展,以及闭合磁场非平衡溅射、高速率溅射及自溅射、中频及脉冲溅射等各种新技术及特点,阐述磁控溅射技术在电子、光学、表面功能薄膜、薄膜发光材料等许多方面的应用。

关键词：磁控管溅射率非平衡磁控溅射闭合场非平衡磁控溅射自溅射引言磁控溅射技术作为一种十分有效的薄膜沉积方法,被普遍和成功地应用于许多方面1～8,特别是在微电子、光学薄膜和材料表面处理领域中,用于薄膜沉积和表面覆盖层制备。

1852年Grove首次描述溅射这种物理现象,20世纪40年代溅射技术作为一种沉积镀膜方法开始得到应用和发展。

60年代后随着半导体工业的迅速崛起,这种技术在集成电路生产工艺中,用于沉积集成电路中晶体管的金属电极层,才真正得以普及和广泛的应用。

磁控溅射技术出现和发展,以及80年代用于制作CD的反射层之后,磁控溅射技术应用的领域得到极大地扩展,逐步成为制造许多产品的一种常用手段,并在最近十几年,发展出一系列新的溅射技术。

一、磁控溅射镀膜原理及其特点1.1、磁控溅射沉积镀膜机理磁控溅射系统是在基本的二极溅射系统发展而来,解决二极溅射镀膜速度比蒸镀慢很多、等离子体的离化率低和基片的热效应明显的问题。

磁控溅射系统在阴极靶材的背后放置100～1000Gauss强力磁铁,真空室充入011～10Pa压力的惰性气体(Ar),作为气体放电的载体。

在高压作用下Ar原子电离成为Ar+离子和电子,产生等离子辉光放电,电子在加速飞向基片的过程中,受到垂直于电场的磁场影响,使电子产生偏转,被束缚在靠近靶表面的等离子体区域内,电子以摆线的方式沿着靶表面前进,在运动过程中不断与Ar原子发生碰撞,电离出大量的Ar+离子,与没有磁控管的结构的溅射相比,离化率迅速增加10～100倍,因此该区域内等离子体密度很高。

•
•
•
三、磁控溅射镀膜技术发展
3、反应磁控溅射技术
• 靶中毒：迟滞现象使反应气体与靶材作用生成的化合物覆盖在靶材表面，积 累大量的正电荷无法中和，在靶材表面建立越来越高的正电位，阴极位降区 的电位随之降低，最终阴极位降区电位降减小到零，放电熄灭，溅射停止， 这种现象称为靶中毒。 • 打弧：当靶材表面化合物层电位足够高时，进而发生击穿，巨大的电流流过 击穿点，形成弧光放电，导致局部靶面瞬间被加热到很高的温度，发生喷射
可以制备成靶材。磁控溅射镀膜在相互垂直的磁场和电场的双重作用
下,沉积速度快,膜层致密且与基片附着性好,非常适合于大批量且高 效率的工业化生产。
二、磁控溅射镀膜技术原理
2、磁控溅射技术
• 磁控溅射的工作原理是在辉光放电 的两极之间引入磁场，电子受电场 加速作用的同时受到磁场的束缚作 用，运动轨迹成摆线，增加了电子
三、磁控溅射镀膜技术发展
5、脉冲磁控溅射技术
• 脉冲磁控溅射是采用矩形波电压的脉冲电源
代替传统直流电源进行磁控溅射沉积。脉冲
磁控溅射技术可以有效的抑制电弧产生进而 消除由此产生的薄膜缺陷，同时可以提高溅 射沉积速率，降低沉积温度等一系列显著优
点。
• 脉冲可分为双向脉冲和单向脉冲。双向脉冲 在一个周期内存在正电压和负电压两个阶段 ，在负电压段，电源工作于靶材的溅射，正
射的同时，阳极靶完成表面清洁，
如此周期性地变换磁控靶极性，就 产生了“自清洁”效应。
四、磁控溅射镀膜技术的发展
6、磁控溅射新发展
•
高速溅射：高速溅射能够实现高速率沉积，可以缩短溅射镀膜的时间，提高 工业生产的效率；有可能替代目前对环境有污染的电镀工艺。
•
自溅射：当溅射率非常高，以至于在完全没有惰性气体的情况下也能维持放 电，即是仅用离化的被溅射材料的蒸汽来维持放电，这种磁控溅射被称为自 溅射。被溅射材料的离子化以及减少甚至取消惰性气体，会明显地影响薄膜 形成的机制，加强沉积薄膜过程中合金化和化合物形成中的化学反应。由此 可能制备出新的薄膜材料，发展新的溅射技术，例如在深孔底部自溅射沉积 薄膜。

磁控溅射镀膜技术的研究进展磁控溅射镀膜技术是一种常见的表面处理技术，它可以在各种基材表面制备出具有特殊性能的薄膜层。

随着技术的不断发展，在材料的选择、制备工艺、表面状态分析等方面都有所进步，使得磁控溅射镀膜技术在科学研究和实际应用中发挥着重要作用。

一、磁控溅射镀膜技术的基本原理磁控溅射镀膜技术基于靶材发射金属离子的原理，通过高能离子轰击固体靶材表面，使得金属离子从靶材表面脱离并沉积在基材表面上，从而形成具有一定厚度和化学组成的功能性膜层。

这种技术的独特之处在于可以通过控制靶材的化学成分和溅射工艺参数来调控薄膜层的结构和性能。

其中，靶材的化学成分直接影响薄膜层的组成，而溅射工艺参数如气压、功率、溅射气体种类和气体流量等则直接影响溅射速率和膜层的质量。

二、材料选择与制备工艺磁控溅射镀膜技术广泛用于各种材料的制备，包括金属、合金、氧化物、硅类材料以及半导体材料等。

对于不同的材料，其制备工艺也有所不同。

金属材料通常采用单一金属靶材或合金靶材进行制备，而合金靶材的组成比例可以通过调整靶材的制备工艺来实现。

氧化物材料则需要先将靶材还原成金属或合金形态，然后利用气氛调节技术调节气氛中氧气含量来制备氧化物膜层。

在制备工艺方面，需要进行适当的气氛调节和工艺优化。

例如，在制备合金材料时，需要考虑合金靶材的制备过程中的变形问题，找到合适的制备参数来保证靶材的均匀溅射和膜层的均匀沉积。

三、表面状态分析磁控溅射镀膜技术制备出的膜层常常需要通过表面状态分析来控制其性能，最常用的分析方法是X射线衍射和扫描电镜技术。

X射线衍射技术可以用于分析膜层的结晶性、晶格参数和晶胞结构等信息，从而定量描述膜层的结构和性能。

而扫描电镜技术则可以提供更丰富和直观的表面形貌信息，包括表面粗糙度、形貌变化和结构特征等。

此外，还有一些其他的表面分析技术如原子力显微镜、能量散射光谱和X射线光电子能谱等，可以用于全面分析膜层的属性和性能。

四、应用前景磁控溅射镀膜技术在各种领域都得到了广泛应用，在新能源、医疗、航空航天等高科技产业中有着重要的地位。

磁控溅射镀膜技术在光学薄膜中的应用作为一种常见的表面涂层技术，磁控溅射镀膜技术被广泛应用于光学薄膜领域。

其与传统的蒸发和离子镀技术相比，有更好的沉积速率、沉积质量以及对高熔点物质的表面涂层能力。

本文将探讨磁控溅射镀膜技术在光学薄膜中的应用。

一、磁控溅射镀膜技术的基本原理磁控溅射镀膜技术是一种将金属或非金属材料转化为气态，然后在物体表面沉积形成薄膜的表面涂层技术。

其基本原理为将高能量的粒子轰击到材料上，使其转化为气态，然后被磁场加速并引导直接沉积到目标物体表面上。

这种技术具有简单易行、高精度、大批量生产等优点。

二、磁控溅射镀膜技术的应用领域磁控溅射技术在银及贵金属、氧化物、氟化物、氮化物等材料的表面涂层方面应用最为广泛。

其在太阳能电池板、镜片、LED 芯片等领域均有重要应用。

在光学领域主要被用来制造反射和透射膜层。

反射膜层用于制作镜面和反光器材，由于磁控溅射技术能够生产高质量、高折射率、高反射率膜层，因此已成为反射膜制造行业的主流技术，广泛应用于金属镜、全反射镜、折射镜、衰减镜等器材的制造。

透射膜层则用于制作光学元件，如滤波器、调制器、液晶显示器等。

目前，磁控溅射技术已成为制造高品质光学器材的首选技术，主要由于其能够控制膜层厚度、形状、光学性能和生产周期等因素。

三、磁控溅射镀膜技术的未来发展方向/随着现代信息技术和光电子技术的不断发展，磁控溅射技术的应用领域也将不断扩展。

基于化学成分的工艺控制和镀膜参数的改进，膜层厚度、形状、质量和其它光学性能交替控制将得以实现。

同时，尽管目前磁控溅射镀膜技术已可满足绝大部分光学薄膜制造需求，但其在规模化生产、膜层厚度均匀度、介电性能等方面仍需改进。

未来，磁控溅射技术在深度应用上仍有巨大的发展空间。

未来磁控溅射技术的发展需要 跨学科的合作与交叉创新，涉 及物理、化学、材料科学、机 械工程等多个领域，需要加强 学科间的交流与合作。
THANKS
感谢观看
靶材性能对溅射效果影响
靶材纯度
高纯度靶材可以减少薄膜中的杂质含 量，提高薄膜性能。
靶材致密度
高致密度靶材可以提高溅射速率和薄 膜质量。
靶材晶粒大小
细小晶粒的靶材可以提高薄膜的均匀 性和附着力。
靶材成分与组织
不同成分和组织的靶材会影响溅射过 程中粒子的能量和角度分布，从而影 响薄膜的结构和性能。
04
多功能化和智能化
未来的磁控溅射设备将实现多功能化和智能化，具备自动调节、远程监控、数据分析等 功能，提高设备的易用性和生产效率。
环保和可持续发展
环保和可持续发展是未来磁控溅射技术发展的重要方向，将采用更环保的材料和工艺， 降低能耗和废弃物排放。
未来研究方向和挑战
新材料和新工艺的探索
未来需要探索新的靶材、基材 以及工艺参数，以适应不同领 域和应用的需求，并提高磁控 溅射技术的性能。
关键技术参数与性能指标
溅射速率
单位时间内溅射到基片上的物 质质量或厚度，与靶材成分、 电源功率、真空度等因素相关
。
薄膜均匀性
基片上薄膜厚度的均匀程度， 受磁场分布、基片位置、溅射 角度等因素影响。
靶材利用率
靶材被有效利用的比例，与靶 材形状、磁场设计、溅射方式 等因素有关。
设备稳定性与可靠性
设备在长时间运行过程中的稳 定性和故障率，是评价设备性
06
磁控溅射技术应用实例分析
在微电子领域应用案例
薄膜晶体管（TFT）制造
利用磁控溅射技术，在玻璃或塑料基板上沉积薄膜，用于制造TFT显示器，如液晶显示屏 （LCD）和有机发光二极管（OLED）显示屏。

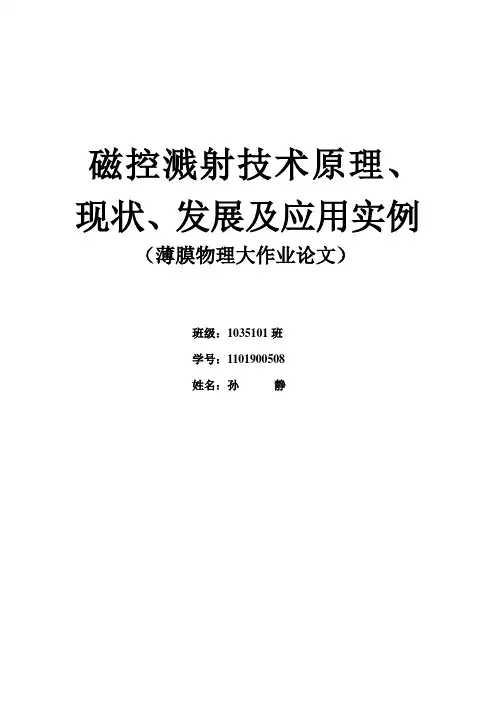

磁控溅射技术原理、现状、发展及应用实例（薄膜物理大作业论文）班级：1035101班学号：1101900508姓名：孙静一、前言镀膜玻璃是一种在玻璃表面上镀一层或多层金属氧化物薄膜，使其具有一种或多种功能的玻璃深加工产品。

自七十年代开始，在世界发达国家和地区，传统的单一采光材料—普通建气琳璃，已逐步为具有节能、控光、调温、改变墙体结构以及具有艺术装饰效果的多功能玻璃新产品所替代，如茶色玻璃、中空玻璃、镀膜玻璃等，其中又以镀膜玻璃尤汐引人注目，发展也颇为迅速，如欧洲共同体国家在1985年建筑玻璃总量的三分之二用的是镀膜玻璃，美国镀膜玻璃的市场在八十年代就已达5000万平方米/年，在香港、新加坡、台湾等经济崛起的东南亚国家和地区，镀膜玻璃的使用也日渐盛行。

镀膜玻璃作为一种新型的建筑装饰材料已得到了人们普遍的肯定和喜爱。

目前生产镀膜玻璃所采用的方法大体上可分为浸渍法、化学气相沉积法、真空蒸发法、磁控溅射法以及在线镀膜等五种方法。

浸渍法是将玻璃浸人盛有金属有机化合物溶液的槽中，取出后送人炉中加热，去除有机物，从而形成了金属氧化物膜层。

由于浸渍法使玻璃两边涂膜，且低边部膜层较厚，同时可供水解盐类不多，因而在国内未得到很好推广。

化学气相沉积法是将金属化合物加热成蒸汽状，然后涂到加热后的玻璃表面上。

这种方法由于受到所镀物质的限制，且在大板上也难真空蒸发法是在真空条件下，通过电加热使镀膜材料蒸发，由固相转化为气相，从而沉积在玻璃表面上，形成稳定的薄膜。

此法的不足之处是所镀膜层不太均匀、有疵点、易脱落。

只能生产单层金属镀膜玻璃，颜色也难以控制。

磁控溅射法是在真空条件下电离惰性气休，气体离子在电场的作用下，轰击金属靶材使金属原子沉积到玻璃表面上。

在线镀膜一般是在浮法玻璃生产线上进行，如电浮法、热喷涂等方法，目前我国较少使用。

在这些方法中，磁控溅射镀膜法是七十年代末期发展起来的一种先进的工艺方法，它的膜层由多层金属或金属氧化层组成，允许任意调节能量通过率、能量反射率，具有良好的外观美学效果，它克服了其它几种生产方法存在的一些缺点，因而目前国际上广泛采用这一方法。

磁控溅射石墨烯技术介绍磁控溅射石墨烯技术介绍引言：磁控溅射石墨烯技术是一种先进的薄膜制备技术，通过控制磁场和离子束，将石墨烯材料溅射在基底上形成薄膜。

该技术具有高效、可控性好、薄膜质量高等优点，被广泛应用于电子、光电、能源等领域。

本文将深入探讨磁控溅射石墨烯技术的原理、制备过程、应用以及未来发展趋势。

一、原理磁控溅射石墨烯技术利用磁场和离子束的作用，使得石墨烯材料以离子形式从目标材料表面剥离，并在基底上沉积形成薄膜。

该技术主要依赖于离子束的能量转移和表面扩散效应，通过调节磁场和离子束参数，可以实现对石墨烯薄膜的厚度、结构和性质的控制。

二、制备过程磁控溅射石墨烯技术的制备过程包括目标制备、真空系统搭建、石墨烯溅射和薄膜质量检测等步骤。

首先，制备石墨烯目标材料，通常使用机械剥离、化学气相沉积或化学剥离等方法获取高质量的石墨烯样品。

然后，搭建高真空系统，包括离子源、基底支架、控制电源等设备。

接下来，将制备好的石墨烯目标材料安装在离子源上，并调节磁场和离子束参数。

在真空环境下，通过加热离子源和施加磁场，使石墨烯材料以离子形式溅射到基底上，最终形成石墨烯薄膜。

最后，使用薄膜质量检测技术对所得石墨烯薄膜进行表征和评估。

三、应用磁控溅射石墨烯技术在电子学、光电学和能源领域有广泛应用。

首先，在电子学方面，通过控制磁控溅射石墨烯薄膜的厚度和结构，可以实现有源器件和无源器件的制备。

其次，在光电学方面，磁控溅射石墨烯薄膜具有良好的透明性和导电性，可用于显示器、太阳能电池等器件的制备。

另外，在能源领域，磁控溅射石墨烯技术可以用于锂离子电池的负极材料制备，提高电池的循环稳定性和能量密度。

四、未来发展趋势磁控溅射石墨烯技术在薄膜制备领域具有巨大潜力。

未来，随着新材料和新工艺的不断发展，磁控溅射石墨烯技术将更加成熟和先进。

首先，可以通过改进离子源和磁场设计，提高石墨烯薄膜的质量和均匀性。

其次，可以探索新的石墨烯材料组合和薄膜结构，进一步拓展磁控溅射石墨烯技术的应用领域。

磁控溅射技术的原理与发展磁控溅射技术因为其自身所具有的显著优点，已经被越来越广泛的运用于各个领域，其中以工业镀膜方面的应用最为广泛，相应的其生产技术也得到了很大的改进。

文章着重讲述磁控技溅射技术的原理，特点以及磁控溅射技术的发展趋势。

标签：镀膜技术；磁控溅射；平衡磁控溅射；非平衡磁控溅射自1852年，格洛夫发现阴极溅射现象，对于溅射技术的运用便逐步发展起来，从上世纪80年代至今，磁控溅射技术在表面工程领域占据举足轻重的地位。

磁控溅射技术可制备超硬膜、耐腐蚀摩擦薄膜、超导薄膜、磁性薄膜、光学薄膜，以及各种具有特殊功能的薄膜，是一种十分有效的薄膜沉积方法。

1 溅射镀膜的原理溅射技术是指用有一定能量的粒子轰击固体表面，使该固体表面的原子或者分子离开其表面，溅射出去的技术，该固体被称为靶材，飞溅而出的原子或分子落于另一固体表面形成镀膜，被镀膜的固体称之为基片。

电子在外加电场作用下，加速向外飞出，与Ar原子发生碰撞，使Ar原子电离成Ar离子和二次电子，并将其大部分能量传递给Ar离子，Ar离子获得能量后以高速轰击靶材，使其上原子或分子脱离靶材表面飞溅出去，这些获得能量的原子或分子落于基片表面并沉淀下来形成镀膜。

但由于发生了多次的能量传递，导致电子无法轰击电离靶材，而是直接落于基片之上。

磁控溅射是在外加电场的两极之间引入一个磁场，电子受电场力加速作用的同时受到洛伦兹磁力的束缚作用，从而使其运动轨迹由原来的直线变成摆线，从而增加了高速电子与氩气分子相碰撞的几率，能大大提高氩气分子的电离程度，因此便可降低了工作气压，而Ar离子在高压电场加速作用下，轰击靶材表面，使靶材表面更多的原子或分子脱离原晶格而溅出靶材飞向基片，高速撞击沉淀于基片上形成薄膜，由于二次电子残余的能量较低，落于基片后引起的温度变化并不明显，于是磁控溅射镀膜技术拥有“高速低温”的特点。

2 磁控溅射镀膜技术与传统的镀膜技术相比的优点可制备成靶材的材料很多，选材面较广，几乎所有金属，合金和陶瓷材料都可以被用来制作靶材；在一定条件下通过多个靶材共同溅射方式，可在基片表面镀上一层比例精确的合金膜；通过精确地控制磁场与电场的大小可以获得高质量且较为均匀的膜厚；由于是通过离子溅射从而使得靶材物质由固态直接转变为高速离子态，而且溅射靶的安装是不受限制的，使之十分适合大容积多靶装置的设计；此外，在溅射的放电气氛中加入氧、氮或其它活性气体，可以是靶材与这些气体发生反应形成化合物膜层沉淀在基片的表面；同时，磁控溅射技术形成镀膜具有速度快，膜层致密均匀精度高附着性好等特点，从而此项技术十分适合大批量的工业化生产，并具有极高的生产率与生产效率。

金属磁控溅射技术研究报告金属磁控溅射技术研究报告摘要：金属磁控溅射技术是一种被广泛应用于薄膜制备、表面改性和涂层材料生产的物理气相沉积技术。

本报告旨在探讨金属磁控溅射技术的原理、应用领域及其在材料科学领域中的重要作用。

本研究报告通过实验和分析，总结了金属磁控溅射技术的优缺点，并提出了未来的发展方向。

1. 引言金属磁控溅射技术是一种通过磁控电子束激发金属靶材发射离子和中性原子的技术。

该技术广泛应用于薄膜制备、表面改性和涂层材料生产。

与其他物理气相沉积技术相比，金属磁控溅射技术具有高沉积速率、低温度沉积、高附着力和均匀的成膜能力等优势。

因此，该技术在材料科学领域中得到了广泛研究和应用。

2. 原理和工艺参数金属磁控溅射技术基于电子束的能量传递和磁场控制。

靶材在电子束的照射下，释放出离子和中性原子，经过离子源、磁场装置和沉积室，最终在衬底上形成薄膜。

工艺参数包括靶材成分、离子源、气体种类和压力、电子束功率和速度等，这些参数的选择对沉积薄膜性能有重要影响。

3. 应用领域金属磁控溅射技术被广泛应用于薄膜制备、表面改性和涂层材料生产。

在薄膜制备方面，金属磁控溅射技术可以用于制备导电薄膜、光学薄膜和磁性薄膜等。

在表面改性方面，该技术可以用于增强材料的硬度、耐腐蚀性和磨损性能。

在涂层材料生产方面，金属磁控溅射技术可以用于生产防腐涂层、摩擦材料和生物医学用材料等。

4. 优缺点分析金属磁控溅射技术具有高沉积速率、低温度沉积、高附着力和均匀的成膜能力等优点。

然而，该技术也存在一些缺点，例如对靶材的资源消耗较大、沉积过程中的离子束散射和沉积杂质的增加等。

对于这些问题，我们可以通过改进设备和工艺来降低其影响。

5. 未来发展方向为了进一步应对金属磁控溅射技术的挑战，未来的研究可以从以下几个方面展开。

首先，可以改进靶材的设计和制备，以提高资源利用率。

其次，可以优化工艺参数的选择，以减少离子束的散射和沉积杂质的增加。

最后，可以结合其他物理气相沉积技术，探索新的复合材料和结构材料的制备方法。

在玻璃上贴膜，这种膜的透光性非常高，以至于 看不出有任何改变，就能达到夏季隔热、冬季保 温、居住安全的目的。

在光学存储领域,光盘存储自推出以来技术不断更新, 磁控溅射也从镀制CD2ROM的Al及CD2R的Au或Ag 的光反射层,到CD2RW中镀制ZnS2SiO2/GeSbTe(或 AgInSbTe)/ZnS2SiO2/Al多层结构光记录媒介膜。 目前随着对光存储的需求大幅度的增加,磁控溅射在 光学存储领域将发挥更大的作用
磁控溅射镀膜技术 的发展和应用
刘永
随着材料科学的发展，近年来薄膜材料作为一种重 要的分支从过去体材料一统天下的局面脱颖而出。如 过去需要纵多体材料组合才能实现的功能，现在仅需 几块电路板或一块集成电路板就能完成。薄膜技术将 各种不同的材料灵活的复合在一起，具有异特性的复 杂材料体系，发挥每种材料各自的优势，避免优单一 材料局限性。薄膜的应用越来越广，因此薄膜的制备 研究非常重要。 薄膜的制备方法有物理、化学法。物理法指在真空 下，采用各种物理方法将固态镀膜材料转化为原子、 分子或离子的气相物质后再沉积于基体表面，从而形 成固体薄膜的一类薄膜制备方法。由于粒子发射可以 采用不同的方式，因而物理气相沉积技术可以呈现出 不同的形式，主要有 真空蒸发镀膜、溅射镀膜、离子 镀膜，束流沉积等几种形式。
磁控溅射:：
磁控溅射的优点 ：
a)
b)
c)
d)
由于电子运动路径大大延长，显著提高阴极位降区 的电子密度，所以使溅射气压降低，且降低了薄膜 污染的可能性； 电子运动路径变长，Ar原子电离率增大，溅射速率 高 电子只有能量耗尽时才运动到基片，基片温度升高 不大，可以减少衬底损伤，降低沉积温度； 易实现在塑料等衬底上的薄膜低温沉积射和自溅射技术因其具 备很大的潜力而被业界所重视。究其原因就是高速 率溅射和自溅射中，其溅射材料具有较高的离化率； 溅射材料的大量电离可以减少，甚至消除对惰性气 体的需求，从而大大改善了沉积膜层的结构：可以 大大缩短薄膜形成的时间，从而提高工业应用的效 率。 在高速率溅射系统中如果不存在惰性气体，就 称为自溅射。自溅射过程中由于没有惰性气体的参 与，在 很大程度上影响了膜层的生长过程以及其结 构成分；并且在制取合金或混 合物薄膜时，自溅射 还可以促进溅射 粒子化学反应的进行。

磁控溅射镀膜技术的发展一、本文概述随着科技的飞速发展，镀膜技术在多个领域，如电子、光学、航空航天等，都扮演着至关重要的角色。

其中，磁控溅射镀膜技术凭借其独特的优势，如镀膜质量高、适用范围广、工艺稳定等，逐渐成为镀膜领域的研究热点。

本文将对磁控溅射镀膜技术的发展历程进行详细的梳理，分析其技术原理、应用领域及发展趋势，旨在为读者提供一个全面而深入的了解，并为该技术的进一步研究和应用提供参考。

文章首先回顾了磁控溅射镀膜技术的起源和发展历程，介绍了其从最初的实验室研究到如今的广泛应用所经历的演变。

接着，文章将深入探讨磁控溅射镀膜技术的基本原理，包括磁控溅射的基本原理、镀膜过程中的关键因素以及镀膜质量的控制等。

文章还将详细介绍磁控溅射镀膜技术在各个领域的应用情况，如电子器件、光学元件、太阳能电池等，以及在这些领域中所取得的成果和面临的挑战。

文章将展望磁控溅射镀膜技术的未来发展趋势，分析其在新材料、新工艺等方面的潜在应用，并探讨如何进一步提高镀膜质量、降低成本、拓宽应用领域等问题。

通过本文的阐述，读者可以对磁控溅射镀膜技术的发展有一个清晰的认识，并为其未来的研究和应用提供有益的启示。

二、磁控溅射镀膜技术的基本原理磁控溅射镀膜技术是一种物理气相沉积（PVD）方法，其基本原理是利用高能离子轰击靶材表面，使靶材表面的原子或分子被溅射出来，并在基材表面沉积形成薄膜。

在这个过程中，磁场起着至关重要的作用。

在真空溅射室中，靶材被放置在阴极，而基材（待镀物体）则被放置在阳极。

溅射室内充入惰性气体（如氩气），并通过电场使气体电离产生正离子和电子。

正离子在电场的作用下加速飞向靶材表面，与靶材原子发生碰撞，将靶材原子从表面溅射出来。

溅射出的靶材原子在飞行过程中与气体原子发生碰撞，失去部分能量后到达基材表面。

在靶材附近设置磁场，磁场的方向与电场方向垂直。

当溅射出的靶材原子经过磁场时，它们会受到洛伦兹力的作用，在磁场中做圆周运动。

国外磁控溅射技术发展现状
磁控溅射是一种物理气相沉积(PVD)技术，主要应用在薄膜制备领域。

其发展现状如下：20世纪70年代，磁控溅射技术被开发问世，由于是一种高速、低温、低损伤镀膜技术，其应用领域快速扩大。

磁控溅射包括直流磁控溅射、射频磁控溅射两种方法，其主要特点包括：成膜速率高，膜制备速度快；衬底温度要求低，可对不耐高温衬底进行镀膜；膜附着能力强，可大面积镀膜；保持源材料成分，薄膜均匀性好、致密性高；设备简单，易于控制；对环境无污染等。

磁控溅射可用来制备具有吸收、透射、反射、折射、偏光等功能的薄膜，用于光电子器件领域；可利用金属氧化物、半导体、绝缘体等材料制备薄膜，用于微电子器件、超导体领域；可制备超硬膜、自润滑膜、功能膜等产品，用作表面涂层，应用在机械加工领域。

在全球范围内，磁控溅射镀膜设备相关生产商主要有日本JX日矿日石金属、日本东曹、日本日立金属、日本三井金属、比利时优美科Umicore等。

日本磁控溅射镀膜设备生产实力强，在全球市场中处于主导地位。
