无靶直流磁控溅射技术在电镀领域中的应用近年来，随着科技的发展，无靶直流磁控溅射技术在电镀领域中得到了广泛的应用。

该技术以其高效、环保、节能的特点，成为电镀行业中一种重要而受欢迎的表面处理方法。

本文将会详细介绍无靶直流磁控溅射技术的基本原理、应用范围和优势。

无靶直流磁控溅射技术是一种利用磁控和真空技术实现表面处理的方法。

传统的电镀技术在处理过程中常常产生有害的废料和气体排放，而无靶直流磁控溅射技术通过与真空系统结合，避免了这些问题的发生。

该技术利用高能量离子束轰击靶材，使其表面原子发生溅射，并沉积在基材表面上，从而形成一层均匀、致密、耐腐蚀的金属膜。

无靶直流磁控溅射技术在电镀领域中的应用是多样的。

首先，它被广泛地应用于装饰性电镀。

通过无靶直流磁控溅射技术，可以在不同的基材上制备出金、银、铜等金属的薄膜，这些薄膜具有良好的附着力和耐腐蚀性，在实际应用中能够有效地提高产品的外观质量和使用寿命。

其次，无靶直流磁控溅射技术在电子行业中有着广泛的应用。

电子产品的表面处理要求非常高，需要具备良好的导电性、导热性和屏蔽性能。

无靶直流磁控溅射技术能够在电子元器件上制备出致密的金属膜，具有低电阻、高导热性和优异的屏蔽性能，可以满足电子产品的要求。

另外，无靶直流磁控溅射技术还可以应用于防腐蚀涂层的制备。

有些工业设备在恶劣的工作环境下容易受到腐蚀。

采用无靶直流磁控溅射技术，在基材表面制备出耐腐蚀的金属膜，可以有效地增强设备的抗腐蚀性，延长使用寿命。

相比传统的电镀技术，无靶直流磁控溅射技术具有许多优势。

首先，无靶直流磁控溅射技术可以在低温下进行，避免了基材的热变形和材料的离析现象。

其次，该技术的溅射源可以是各种金属和合金，具有较高的灵活性和适应性。

此外，无靶直流磁控溅射技术的工艺稳定性好，制备的金属膜均匀且致密，具有较高的附着力和耐腐蚀性。

在实际应用中，我们还需要注意到一些问题。

首先，无靶直流磁控溅射技术需要较为复杂的设备和专业的操作技术，因此在使用时需要具备相关的知识和经验。

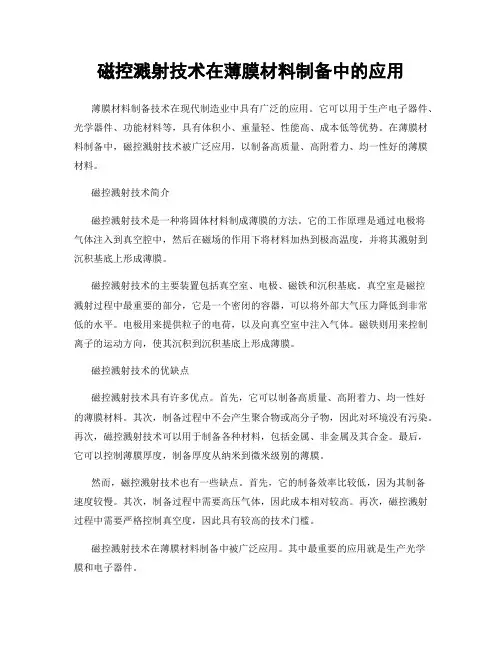

磁控溅射技术在薄膜材料制备中的应用薄膜材料制备技术在现代制造业中具有广泛的应用。

它可以用于生产电子器件、光学器件、功能材料等，具有体积小、重量轻、性能高、成本低等优势。

在薄膜材料制备中，磁控溅射技术被广泛应用，以制备高质量、高附着力、均一性好的薄膜材料。

磁控溅射技术简介磁控溅射技术是一种将固体材料制成薄膜的方法。

它的工作原理是通过电极将气体注入到真空腔中，然后在磁场的作用下将材料加热到极高温度，并将其溅射到沉积基底上形成薄膜。

磁控溅射技术的主要装置包括真空室、电极、磁铁和沉积基底。

真空室是磁控溅射过程中最重要的部分，它是一个密闭的容器，可以将外部大气压力降低到非常低的水平。

电极用来提供粒子的电荷，以及向真空室中注入气体。

磁铁则用来控制离子的运动方向，使其沉积到沉积基底上形成薄膜。

磁控溅射技术的优缺点磁控溅射技术具有许多优点。

首先，它可以制备高质量、高附着力、均一性好的薄膜材料。

其次，制备过程中不会产生聚合物或高分子物，因此对环境没有污染。

再次，磁控溅射技术可以用于制备各种材料，包括金属、非金属及其合金。

最后，它可以控制薄膜厚度，制备厚度从纳米到微米级别的薄膜。

然而，磁控溅射技术也有一些缺点。

首先，它的制备效率比较低，因为其制备速度较慢。

其次，制备过程中需要高压气体，因此成本相对较高。

再次，磁控溅射过程中需要严格控制真空度，因此具有较高的技术门槛。

磁控溅射技术在薄膜材料制备中被广泛应用。

其中最重要的应用就是生产光学膜和电子器件。

在光学膜的制备过程中，磁控溅射技术被用来生产非常均匀、透明度好的多层光学膜。

这些薄膜可以用来制造太阳能电池板、平面显示器、灯具等产品，具有较好的光学性能。

在电子器件制备过程中，磁控溅射技术被用来生产透明电极、导电膜等材料。

这些薄膜在晶体管、场效应管、LED等器件中得到了广泛应用，提高了器件的性能。

此外，磁控溅射技术还可以生产用于陶瓷、橡胶、塑料等领域的高性能薄膜。

这些膜具有附着力好、耐磨性强、抗腐蚀性能好等特点，可以用于提高产品的性能和寿命。

摘要：近年来磁控溅射技术的应用日趋广泛,在工业生产和科学研究领域发挥巨大作用。

随着对具有各种新型功能的薄膜需求的增加,相应的磁控溅射技术也获得进一步的发展。

本文将介绍磁控溅射技术的发展,以及闭合磁场非平衡溅射、高速率溅射及自溅射、中频及脉冲溅射等各种新技术及特点,阐述磁控溅射技术在电子、光学、表面功能薄膜、薄膜发光材料等许多方面的应用。

关键词：磁控管溅射率非平衡磁控溅射闭合场非平衡磁控溅射自溅射引言磁控溅射技术作为一种十分有效的薄膜沉积方法,被普遍和成功地应用于许多方面1～8,特别是在微电子、光学薄膜和材料表面处理领域中,用于薄膜沉积和表面覆盖层制备。

1852年Grove首次描述溅射这种物理现象,20世纪40年代溅射技术作为一种沉积镀膜方法开始得到应用和发展。

60年代后随着半导体工业的迅速崛起,这种技术在集成电路生产工艺中,用于沉积集成电路中晶体管的金属电极层,才真正得以普及和广泛的应用。

磁控溅射技术出现和发展,以及80年代用于制作CD的反射层之后,磁控溅射技术应用的领域得到极大地扩展,逐步成为制造许多产品的一种常用手段,并在最近十几年,发展出一系列新的溅射技术。

一、磁控溅射镀膜原理及其特点1.1、磁控溅射沉积镀膜机理磁控溅射系统是在基本的二极溅射系统发展而来,解决二极溅射镀膜速度比蒸镀慢很多、等离子体的离化率低和基片的热效应明显的问题。

磁控溅射系统在阴极靶材的背后放置100～1000Gauss强力磁铁,真空室充入011～10Pa压力的惰性气体(Ar),作为气体放电的载体。

在高压作用下Ar原子电离成为Ar+离子和电子,产生等离子辉光放电,电子在加速飞向基片的过程中,受到垂直于电场的磁场影响,使电子产生偏转,被束缚在靠近靶表面的等离子体区域内,电子以摆线的方式沿着靶表面前进,在运动过程中不断与Ar原子发生碰撞,电离出大量的Ar+离子,与没有磁控管的结构的溅射相比,离化率迅速增加10～100倍,因此该区域内等离子体密度很高。

磁控溅射薄膜制备工艺及其应用研究磁控溅射是一种常用的物理气相沉积技术，其中使用电弧或磁控电子束等带电粒子轰击靶材表面，使靶材表面的原子脱离并沉积在基底上形成薄膜。

磁控溅射薄膜制备工艺具有制备高质量、高纯度、均匀厚度的薄膜以及控制薄膜成分、微结构和物理性质等方面的优点，因此应用研究非常广泛。

一、磁控溅射薄膜制备工艺磁控溅射薄膜制备工艺的主要装置包括磁控溅射靶材、磁控溅射室、真空系统、基底传送装置等。

在制备过程中需要首先制备好靶材，通常使用高纯度的金属材料或化合物作为靶材。

在磁控溅射室内设置靶材和基底，通过抽真空将压力降低到一定程度，然后加入惰性气体（如氩气），使用外加磁场引导电子轨迹和控制电子束的进入角度，利用电子轰击靶材表面并将原子从靶材中溅射出来，然后沉积在基底上形成薄膜。

二、磁控溅射薄膜制备技术的应用1. 硬质涂层磁控溅射薄膜制备技术广泛应用于制备硬质涂层，如钛氮、碳氮、氮化铝等涂层，这些涂层具有非常好的耐磨性、耐腐蚀性和高温稳定性，可用于汽车发动机零部件、针头、刀具等领域。

2. 光学涂层磁控溅射薄膜制备技术还可以制备光学涂层，如反射镜膜、中间反射膜、透镜膜、滤波镜。

这些涂层具有高透明度、低散射和高反射率等特点，广泛应用于光学器件、显示器件、激光器件等领域。

3. 生物医学领域磁控溅射薄膜制备技术还可以制备生物医学材料，如医用钢、医用钛、金属合金等薄膜，这些薄膜具有良好的生物相容性和生物可降解性，可用于人工骨骼、人工关节和牙科修补材料等方面。

4. 电子器件磁控溅射薄膜制备技术还可以制备电子器件材料，如导电膜、隔离膜、介质膜等，这些薄膜具有优良的电学性能和化学稳定性，可用于半导体器件、光电子器件等领域。

5. 其他应用除了以上应用之外，磁控溅射薄膜制备技术还可以用于制备防腐蚀、阻燃和防弹涂层，磁记忆材料、人工晶体、存储介质、光电子元器件、传感器等领域。

三、磁控溅射薄膜制备技术的优势和发展方向磁控溅射薄膜制备技术具有许多优势，如具有高质量、高可控性、高纯度、良好的附着性、高重复性等，与传统的化学气相沉积、离子束沉积、溅射沉积等技术相比具有明显的优势。

磁控溅射镀膜技术的研究进展磁控溅射镀膜技术是一种常见的表面处理技术，它可以在各种基材表面制备出具有特殊性能的薄膜层。

随着技术的不断发展，在材料的选择、制备工艺、表面状态分析等方面都有所进步，使得磁控溅射镀膜技术在科学研究和实际应用中发挥着重要作用。

一、磁控溅射镀膜技术的基本原理磁控溅射镀膜技术基于靶材发射金属离子的原理，通过高能离子轰击固体靶材表面，使得金属离子从靶材表面脱离并沉积在基材表面上，从而形成具有一定厚度和化学组成的功能性膜层。

这种技术的独特之处在于可以通过控制靶材的化学成分和溅射工艺参数来调控薄膜层的结构和性能。

其中，靶材的化学成分直接影响薄膜层的组成，而溅射工艺参数如气压、功率、溅射气体种类和气体流量等则直接影响溅射速率和膜层的质量。

二、材料选择与制备工艺磁控溅射镀膜技术广泛用于各种材料的制备，包括金属、合金、氧化物、硅类材料以及半导体材料等。

对于不同的材料，其制备工艺也有所不同。

金属材料通常采用单一金属靶材或合金靶材进行制备，而合金靶材的组成比例可以通过调整靶材的制备工艺来实现。

氧化物材料则需要先将靶材还原成金属或合金形态，然后利用气氛调节技术调节气氛中氧气含量来制备氧化物膜层。

在制备工艺方面，需要进行适当的气氛调节和工艺优化。

例如，在制备合金材料时，需要考虑合金靶材的制备过程中的变形问题，找到合适的制备参数来保证靶材的均匀溅射和膜层的均匀沉积。

三、表面状态分析磁控溅射镀膜技术制备出的膜层常常需要通过表面状态分析来控制其性能，最常用的分析方法是X射线衍射和扫描电镜技术。

X射线衍射技术可以用于分析膜层的结晶性、晶格参数和晶胞结构等信息，从而定量描述膜层的结构和性能。

而扫描电镜技术则可以提供更丰富和直观的表面形貌信息，包括表面粗糙度、形貌变化和结构特征等。

此外，还有一些其他的表面分析技术如原子力显微镜、能量散射光谱和X射线光电子能谱等，可以用于全面分析膜层的属性和性能。

四、应用前景磁控溅射镀膜技术在各种领域都得到了广泛应用，在新能源、医疗、航空航天等高科技产业中有着重要的地位。

磁控真空溅射镀膜《磁控真空溅射镀膜》：发展与应用前景展望磁控真空溅射镀膜是一种先进的表面处理技术，通过在真空环境中使用磁控电弧溅射技术将金属材料蒸发并沉积在基底上，以制备具有良好性能的薄膜。

随着科技的不断进步，磁控真空溅射镀膜技术在各个领域都得到了广泛应用，具有广阔的发展前景。

磁控真空溅射镀膜技术具有许多优势。

首先，它可以在较低的温度下进行，避免了基底材料的热变形。

其次，溅射过程是在真空环境下进行的，因此可以有效减少氧化和污染的可能性，获得高质量的薄膜。

此外，磁控真空溅射可实现各种金属和复合材料的溅射，具有广泛的应用范围。

在制备过程中，可以根据不同的应用需求选择不同的溅射材料。

例如，通过溅射铝、铜、银等材料可以制备具有良好的导电性能的电子元件；溅射氮化硅、氮化铝等材料可以制备防刮擦、耐磨损的涂层；而溅射二氧化钛、二氧化锆等材料可以制备具有优异光学性能的光学膜。

另外，磁控真空溅射镀膜技术在材料改性和表面硬化方面也具有巨大潜力。

通过在基底表面镀覆一层材料，可以显著提高基底的硬度和耐磨性，延长其使用寿命。

这在航空航天、汽车制造和机械工程等领域具有广泛的应用需求。

此外，磁控真空溅射镀膜技术也可以应用于能源领域。

通过溅射锂离子电池阳极和阴极材料，可以提高电池的储能密度和充放电性能，推动新能源技术的发展。

相比于传统的化学沉积方法，磁控真空溅射镀膜技术具有更高的能量效率和材料利用率。

然而，磁控真空溅射镀膜技术仍面临一些挑战。

首先，设备和材料的成本较高，限制了其在大规模生产中的应用。

其次，溅射过程中的辉光放电和离子轰击对基底材料造成损伤，降低了薄膜的质量。

解决这些问题需要进一步的研究和创新。

总的来说，《磁控真空溅射镀膜》作为一种先进的表面处理技术，具有广泛的应用前景。

随着科技的不断进步和对高性能薄膜需求的增加，磁控真空溅射镀膜技术将在电子元器件、防护涂料、材料改性等领域发挥重要作用，为各行各业带来更多机遇和发展空间。

试谈磁控溅射镀膜技术的研究及发展趋势作者：孙毅来源：《科学与财富》2020年第35期摘要：本文概述磁控溅射镀膜及其工作原理，着重探討当前现有的镀膜工艺，包括平衡及非平衡磁控、脉冲磁控、反应磁控等，进一步分析此类技术未来的发展趋势。

关键词：磁控溅射镀膜;非平衡磁控;脉冲磁控引言：磁控溅射镀膜工艺的出现，已经获得优异的成绩，并被广大相关专业人士关注，在镀膜行业中展现出非凡的发展速度。

其出现之初，仅能在表面平整的工件上达到较好的处理效果。

一、磁控溅射镀膜此项技术是基于特定的物理反应，实行与气相沉积相似的一项工艺。

镀膜需在真空环境下，将电量两极导入磁场，在电场及磁场的双重作用下，完成溅射。

该种溅射方式弥补常规溅射技术的部分不足，并合理开拓其他运用领域。

在阴极靶材之上构建电磁场，在此范围内，若因溅射出现加速成高能电子的情况，不会直接撞击阳极，会受到磁场的“指引”，进行摆动，借助摆动的力会冲击气体分子，由此将带有的能量传送至气体分子，进而出现电力，冲击的一方便又回到原本的低能状态。

之后会跟随磁力线的移动，达到距离阴极较近的辅助阳极处，而被吸入。

此过程能有效降低高能电子产生的冲击力，对基材起到保护的作用，并展现出低温溅射的特征。

同时，高能电子的持续摆动，需经过较长的距离才进入阳极，但受到电子量级的影响，电离度偏高，所以放电的概率相对提升，离子的电流密度有所增大，由此溅射的速度快，反而展现出高速溅射的特征。

二、常见的磁控溅射镀膜工艺（一）平衡磁控此项工艺属于一项相对常规的溅射工艺，其利用永磁体及电磁圈，引导电子活动。

电磁场能把控电子的活动轨迹，让其和气体分子相互接触并产生反应，由此确保溅射的质量及最终的沉淀速度。

由于二次电子与靶材相距不远，再加上等离子的密度偏高，且密度会随着与靶材的距离拉长逐渐降低，镀膜的质量也随之下降，因此，该项工艺对加工构件的大小有限制。

实际应用平衡溅射时，飞出的电子一般是低能状态，难以满足加工的实际标准，而提升温度能优化镀膜的质量，但需考量加工构件本身可以承受的温度。

2023年中国磁控溅射镀膜行业发展现状及下游产业链市场发展全景分析预测（1）磁控溅射镀膜技术：磁控溅射镀膜技术是PVD（Physical Vapor Deposition，物理气相沉积）镀膜技术的一种，其工作原理系通过施加与电场方向垂直的磁场，控制高能粒子束（通常采用Ar+）加速轰击阴极靶材表面，使靶材发生溅射生成原子并沉积在基板表面形成薄膜。

中金企信国际咨询权威公布《2023-2029年磁控溅射镀膜行业市场调查及“十四五”投资战略预测报告》磁控溅射镀膜技术能够有效提高膜层的沉积速率、降低基片温度，减小等离子体对膜层的破坏，制成薄膜在特性上具有显著优势，适合大面积镀膜生产，是目前最主要的工业镀膜方式之一。

中金企信国际咨询权威公布《2023-2029年柔性光学导电材料行业发展现状与投资战略规划可行性报告》（2）磁控溅射镀膜行业发展现状：磁控溅射镀膜技术在中国自20世纪90年代起逐渐应用于工业生产，此后，随着国际产业转移以及国内技术的进步，磁控溅射镀膜技术在我国开始广泛应用于平板显示、触控面板、光伏电池以及装饰面板等产品的工业制造，并随着卷绕溅射镀膜技术的日益成熟，镀膜基材也由传统的玻璃基板拓展到了柔性领域。

在下游市场需求以及技术创新的不断推动下，我国磁控溅射镀膜行业得到了快速发展。

中金企信国际咨询权威公布《2023-2029年智能表计市场深度调研及投资可行性预测咨询报告》①显示触控：中金企信国际咨询权威公布《2023-2029年中国消费电子行业市场供需格局分析及投资战略可行性报告》A、LCD用ITO导电玻璃：ITO（Indium Tin Oxides，氧化铟锡）导电玻璃，是指在玻璃基板上利用磁控溅射的方法沉积ITO薄膜，加工制作成的一种具有良好透明导电性能的玻璃产品，具有禁带宽、可见光谱区光透射率高和电阻率低等特性。

中金企信国际咨询权威公布《2023-2029年汽车电子行业市场运行格局分析及投资战略可行性评估预测报告》LCD（Liquid Crystal Display，液晶显示）是一种现代显示技术，其原理是将液晶置于两片平行的ITO导电玻璃基板之间，在ITO导电玻璃的电极作用下，液晶分子排列会发生扭曲，从而控制偏振光出射状态，产生显示画面。

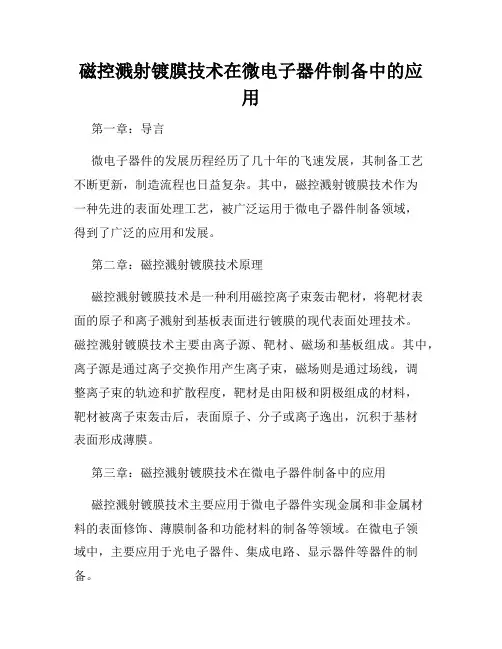

磁控溅射镀膜技术在微电子器件制备中的应用第一章：导言微电子器件的发展历程经历了几十年的飞速发展，其制备工艺不断更新，制造流程也日益复杂。

其中，磁控溅射镀膜技术作为一种先进的表面处理工艺，被广泛运用于微电子器件制备领域，得到了广泛的应用和发展。

第二章：磁控溅射镀膜技术原理磁控溅射镀膜技术是一种利用磁控离子束轰击靶材，将靶材表面的原子和离子溅射到基板表面进行镀膜的现代表面处理技术。

磁控溅射镀膜技术主要由离子源、靶材、磁场和基板组成。

其中，离子源是通过离子交换作用产生离子束，磁场则是通过场线，调整离子束的轨迹和扩散程度，靶材是由阳极和阴极组成的材料，靶材被离子束轰击后，表面原子、分子或离子逸出，沉积于基材表面形成薄膜。

第三章：磁控溅射镀膜技术在微电子器件制备中的应用磁控溅射镀膜技术主要应用于微电子器件实现金属和非金属材料的表面修饰、薄膜制备和功能材料的制备等领域。

在微电子领域中，主要应用于光电子器件、集成电路、显示器件等器件的制备。

1.光电子器件的制备磁控溅射镀膜技术在光电子器件的制备中，主要应用于制备反射镜、透镜、金属反射膜等。

通过磁控溅射镀膜技术制备的反射镜对光反射率高、抗氧化性、低和高温稳定性等方面具有优异的特性。

2.集成电路制备在集成电路的制备中，主要应用于制备晶圆封装。

通过磁控溅射镀膜技术获得的金属材料，其表面平整、厚度均匀、电阻率稳定，相比于传统的制备方式，具有更加优越的性能。

3.液晶显示器件制备在液晶显示器件的制备中，磁控溅射镀膜技术主要应用于液晶电视制作中。

其可以制备出均匀的铝电极，使显示器片更加稳定，并且磁控溅射镀膜技术也可以将阴极使用的寿命延长。

第四章：发展趋势磁控溅射镀膜技术在微电子器件制备中的应用，已经成为现代微电子技术中不可或缺的一部分，但也存在一些问题。

例如，在薄膜制备过程中，其制备量相对较低，薄膜制备速度也比较慢，因此在肆虐的市场竞争中，技术创新和普及化进一步迫切。

未来，磁控溅射镀膜技术将向更小，更快，更便携的方向发展，同时也在材料持续创新和发展中发挥越来越重要的作用。

基于磁控溅射技术的薄膜制备与应用研究随着现代技术的不断发展和进步，磁控溅射技术作为一种目前应用广泛的薄膜制备技术，已经在许多领域得到了广泛的应用和推广。

那么磁控溅射技术到底是什么呢？它又是如何应用于薄膜制备的呢？一、磁控溅射技术是什么磁控溅射技术是一种通过高速电子轰击惰性气体离子，使之反应产生离子气体，在物质离子沉积与反应过程中制备薄膜的物理化学技术。

磁控溅射技术通过在真空条件下利用磁场激发气体原子的离子化反应，从而使离子在基片表面沉积，形成一层薄膜。

磁控溅射技术具有许多优点，如高制备质量、结构均匀等，因此在许多领域得到了广泛的应用。

二、磁控溅射技术在薄膜制备中的应用磁控溅射技术在薄膜制备中应用较为广泛，例如在光学、电子、航空航天、机械、化学、环保等领域都有应用。

在光学领域，磁控溅射技术制备的金属膜可以用于反射镜和透镜中。

经过加工处理后，制备出的金属膜的反射率非常高，并且其厚度可控，因此适用于吸收、反射、透过和调制光等方面。

在电子领域，磁控溅射技术可用于制备各类电子薄膜，例如SSD硬盘、电容等，磁控溅射法制备的薄膜具有良好的电学性质和加工性能，适用于各种耐热、耐腐蚀、耐磨损的电子元器件。

在航空航天领域，可以利用磁控溅射技术制备过渡金属氮化物和碳化物薄膜，可以提高高温抗氧化性、高温抗腐蚀性和高硬度等性能。

在机械领域，利用磁控溅射技术制备出的薄膜可以用于表面涂层，提高材料表面的耐磨性和硬度，适用于各种机床、工具、切削刀具等机械制造领域。

在化学和环保领域，磁控溅射技术可以用于制备各种高透明、防紫外线、防污染和陶瓷薄膜，可以用于太阳能电池板、车窗玻璃、反射镜等方面的应用。

三、磁控溅射技术在薄膜制备过程中应注意的事项虽然磁控溅射技术应用广泛，但在实际制备过程中仍需注意一些事项。

首先，对真空环境的要求比较高，工作环境必须要保持在高真空状态下。

其次，对制备材料的要求也比较高，制备材料必须要求高纯度和均匀性。

最后，对电子束和离子的控制也是非常重要的，由于过度的能量会导致材料的破坏和偏差，因此在制备过程中需要进行参数的严格控制和优化。

磁控溅射镀膜技术的发展一、本文概述随着科技的飞速发展，镀膜技术在多个领域，如电子、光学、航空航天等，都扮演着至关重要的角色。

其中，磁控溅射镀膜技术凭借其独特的优势，如镀膜质量高、适用范围广、工艺稳定等，逐渐成为镀膜领域的研究热点。

本文将对磁控溅射镀膜技术的发展历程进行详细的梳理，分析其技术原理、应用领域及发展趋势，旨在为读者提供一个全面而深入的了解，并为该技术的进一步研究和应用提供参考。

文章首先回顾了磁控溅射镀膜技术的起源和发展历程，介绍了其从最初的实验室研究到如今的广泛应用所经历的演变。

接着，文章将深入探讨磁控溅射镀膜技术的基本原理，包括磁控溅射的基本原理、镀膜过程中的关键因素以及镀膜质量的控制等。

文章还将详细介绍磁控溅射镀膜技术在各个领域的应用情况，如电子器件、光学元件、太阳能电池等，以及在这些领域中所取得的成果和面临的挑战。

文章将展望磁控溅射镀膜技术的未来发展趋势，分析其在新材料、新工艺等方面的潜在应用，并探讨如何进一步提高镀膜质量、降低成本、拓宽应用领域等问题。

通过本文的阐述，读者可以对磁控溅射镀膜技术的发展有一个清晰的认识，并为其未来的研究和应用提供有益的启示。

二、磁控溅射镀膜技术的基本原理磁控溅射镀膜技术是一种物理气相沉积（PVD）方法，其基本原理是利用高能离子轰击靶材表面，使靶材表面的原子或分子被溅射出来，并在基材表面沉积形成薄膜。

在这个过程中，磁场起着至关重要的作用。

在真空溅射室中，靶材被放置在阴极，而基材（待镀物体）则被放置在阳极。

溅射室内充入惰性气体（如氩气），并通过电场使气体电离产生正离子和电子。

正离子在电场的作用下加速飞向靶材表面，与靶材原子发生碰撞，将靶材原子从表面溅射出来。

溅射出的靶材原子在飞行过程中与气体原子发生碰撞，失去部分能量后到达基材表面。

在靶材附近设置磁场，磁场的方向与电场方向垂直。

当溅射出的靶材原子经过磁场时，它们会受到洛伦兹力的作用，在磁场中做圆周运动。

磁控溅射镀膜原理及工艺摘要：真空镀膜技术作为一种产生特定膜层的技术，在现实生产生活中有着广泛的应用。

真空镀膜技术有三种形式，即蒸发镀膜、溅射镀膜和离子镀。

这里主要讲一下由溅射镀膜技术发展来的磁控溅射镀膜的原理及相应工艺的研究。

关键词：溅射；溅射变量；工作气压；沉积率。

绪论溅射现象于1870年开始用于镀膜技术，1930年以后由于提高了沉积速率而逐渐用于工业生产。

常用二极溅射设备如右图。

通常将欲沉积的材料制成板材-靶，固定在阴极上。

基片置于正对靶面的阳极上，距靶一定距离。

系统抽至高真空后充入（10～1）帕的气体（通常为氩气），在阴极和阳极间加几千伏电压，两极间即产生辉光放电。

放电产生的正离子在电场作用下飞向阴极，与靶表面原子碰撞，受碰撞从靶面逸出的靶原子称为溅射原子，其能量在1至几十电子伏范围内。

溅射原子在基片表面沉积成膜。

其中磁控溅射可以被认为是镀膜技术中最突出的成就之一。

它以溅射率高、基片温升低、膜-基结合力好、装置性能稳定、操作控制方便等优点，成为镀膜工业应用领域(特别是建筑镀膜玻璃、透明导电膜玻璃、柔性基材卷绕镀等对大面积的均匀性有特别苛刻要求的连续镀膜场合)的首选方案。

1磁控溅射原理溅射属于PDV（物理气相沉积）三种基本方法：真空蒸发、溅射、离子镀（空心阴极离子镀、热阴极离子镀、电弧离子镀、活性反应离子镀、射频离子镀、直流放电离子镀）中的一种。

磁控溅射的工作原理是指电子在电场E的作用下，在飞向基片过程中与氩原子发生碰撞，使其电离产生出Ar正离子和新的电子；新电子飞向基片，Ar正离子在电场作用下加速飞向阴极靶，并以高能量轰击靶表面，使靶材发生溅射。

在溅射粒子中，中性的靶原子或分子沉积在基片上形成薄膜，而产生的二次电子会受到电场和磁场作用，产生E（电场）×B（磁场）所指的方向漂移，简称E×B漂移，其运动轨迹近似于一条摆线。

若为环形磁场，则电子就以近似摆线形式在靶表面做圆周运动，它们的运动路径不仅很长，而且被束缚在靠近靶表面的等离子体区域内，并且在该区域中电离出大量的Ar正离子来轰击靶材，从而实现了高的沉积速率。

磁控溅射技术原理、现状、发展及应用实例（薄膜物理大作业论文）班级：1035101班学号：1101900508姓名：孙静一、前言镀膜玻璃是一种在玻璃表面上镀一层或多层金属氧化物薄膜，使其具有一种或多种功能的玻璃深加工产品。

自七十年代开始，在世界发达国家和地区，传统的单一采光材料—普通建气琳璃，已逐步为具有节能、控光、调温、改变墙体结构以及具有艺术装饰效果的多功能玻璃新产品所替代，如茶色玻璃、中空玻璃、镀膜玻璃等，其中又以镀膜玻璃尤汐引人注目，发展也颇为迅速，如欧洲共同体国家在1985年建筑玻璃总量的三分之二用的是镀膜玻璃，美国镀膜玻璃的市场在八十年代就已达5000万平方米/年，在香港、新加坡、台湾等经济崛起的东南亚国家和地区，镀膜玻璃的使用也日渐盛行。

镀膜玻璃作为一种新型的建筑装饰材料已得到了人们普遍的肯定和喜爱。

目前生产镀膜玻璃所采用的方法大体上可分为浸渍法、化学气相沉积法、真空蒸发法、磁控溅射法以及在线镀膜等五种方法。

浸渍法是将玻璃浸人盛有金属有机化合物溶液的槽中，取出后送人炉中加热，去除有机物，从而形成了金属氧化物膜层。

由于浸渍法使玻璃两边涂膜，且低边部膜层较厚，同时可供水解盐类不多，因而在国内未得到很好推广。

化学气相沉积法是将金属化合物加热成蒸汽状，然后涂到加热后的玻璃表面上。

这种方法由于受到所镀物质的限制，且在大板上也难真空蒸发法是在真空条件下，通过电加热使镀膜材料蒸发，由固相转化为气相，从而沉积在玻璃表面上，形成稳定的薄膜。

此法的不足之处是所镀膜层不太均匀、有疵点、易脱落。

只能生产单层金属镀膜玻璃，颜色也难以控制。

磁控溅射法是在真空条件下电离惰性气休，气体离子在电场的作用下，轰击金属靶材使金属原子沉积到玻璃表面上。

在线镀膜一般是在浮法玻璃生产线上进行，如电浮法、热喷涂等方法，目前我国较少使用。

在这些方法中，磁控溅射镀膜法是七十年代末期发展起来的一种先进的工艺方法，它的膜层由多层金属或金属氧化层组成，允许任意调节能量通过率、能量反射率，具有良好的外观美学效果，它克服了其它几种生产方法存在的一些缺点，因而目前国际上广泛采用这一方法。

磁控溅射镀膜技术的发展及应用_马景灵溅射镀膜过程主要是将欲沉积成薄膜的材料制成靶材，固定在溅射沉积系统的阴极上，待沉积薄膜的基片放在正对靶面的阳极上。

溅射系统抽至高真空后充入氩气等，在阴极和阳极之间加几千伏的高压，阴阳极之间会产生低压辉光放电。

放电产生的等离子体中，氩气正离子在电场作用下向阴极移动，与靶材表面碰撞，受碰撞而从靶材表面溅射出的靶材原子称为溅射原子，溅射原子的能量一般在一至几十电子伏范围，溅射原子在基片表面沉积而后成膜。

溅射镀膜就是利用低气压辉光放电产生的氩气正离子在电场作用下高速轰击阴极靶材，把靶材中的原子或分子等粒子溅射出而沉积到基片或者工件表面，形成所需的薄膜层。

但是溅射镀膜过程中溅射出的粒子的能量很低，导致成膜速率不高。

磁控溅射技术是为了提高成膜速率在溅射镀膜基础上发展起来的，在靶材表面建立与电场正交的磁场，氩气电离率从０．３％～０．５％提高到了５％～６％，这样就解决了溅射镀膜沉积速率低的问题，是目前工业上精密镀膜的主要方法之一［１］。

可制备成磁控溅射阴极靶材的原料很广，几乎所有金属、合金以及陶瓷材料都可以制备成靶材。

磁控溅射镀膜在相互垂直的磁场和电场的双重作用下，沉积速度快，膜层致密且与基片附着性好，非常适合于大批量且高效率的工业化生产。

1磁控溅射的工艺流程在磁控溅射过程中，具体工艺过程对薄膜性能影响很大，主要工艺流程如下［２］：（１）基片清洗，主要是用异丙醇蒸汽清洗，随后用乙醇、丙酮浸泡基片后快速烘干，以去除表面油污；（２）抽真空，真空须控制在２×１０４Ｐａ以上，以保证薄膜的纯度；（３）加热，为了除去基片表面水分，提高膜与基片的结合力，需要对基片进行加热，温度一般选择在１５０℃～２００℃之间；（４）氩气分压，一般选择在０．０ｌ～ｌＰａ范围内，以满足辉光放电的气压条件；（５）预溅射，预溅射是通过离子轰击以除去靶材表面氧化膜，以免影响薄膜质量；（６）溅射，氩气电离后形成的正离子在正交的磁场和电场的作用下，高速轰击靶材，使溅射出的靶材粒子到达基片表面沉积成膜；（７）退火，薄膜与基片的热膨胀系数有差异，结合力小，退火时薄膜与基片原子相互扩散可以有效提高粘着力。

磁控溅射技术在固体表面涂层中的应用研究磁控溅射技术是一种高效的固体表面涂层方法，它广泛应用于各种材料的表面增强和功能化改性。

本文将探讨磁控溅射技术在固体表面涂层中的应用研究，包括其原理、影响因素、应用领域等。

一、磁控溅射技术原理磁控溅射技术是利用磁控电子束在高真空条件下将固体材料溅射到基底表面的一种表面涂层技术。

该技术的工作原理是，利用高能电子束将固体材料化为粒子，通过磁场控制粒子的运动轨迹，将其沉积于基底表面，形成一层均匀、致密的薄膜。

磁控溅射技术主要包括直流磁控溅射、射频磁控溅射和脉冲磁控溅射等不同形式，其中直流磁控溅射是最常用的一种。

二、影响磁控溅射技术效果的因素磁控溅射技术的效果受多种因素的影响，如基底表面形态、溅射材料、磁场配置、气体压强和溅射功率等。

基底表面形态是影响涂层附着力、致密度和平整度的重要因素，表面结构越致密，涂层质量越好。

溅射材料的物理和化学性质也对涂层性能有着重要的影响，如晶体结构、晶面取向和材料纯度等。

磁场配置对溅射材料粒子的运动轨迹和能量分布起着重要的调控作用，合适的磁控条件能够增强溅射效率和改善涂层性能。

气体压强和溅射功率的大小也是影响涂层性能的重要因素，高气压下能够增加材料粒子的碰撞概率，从而改善涂层致密度和附着力；而高溅射功率则能够提高材料粒子的能量和速度，有利于形成高质量涂层。

三、磁控溅射技术在固体表面涂层中的应用磁控溅射技术具有广泛的应用领域，主要包括电子器件、光学器件、机械加工、化工、生物医学和纺织等多个领域。

在电子器件领域中，磁控溅射技术广泛应用于金属氧化物半导体场效应晶体管和闪存存储器等器件中，能够提高器件性能和稳定性；在光学器件领域中，磁控溅射技术被用于制备高品质反射镜、太阳能电池板等光学器件，能够提高器件的透明度和耐热性；在机械加工领域中，磁控溅射技术可以用来制备高硬度的金属涂层和陶瓷涂层，增强机械零件的磨损性能和耐腐蚀性能；在化工领域中，磁控溅射技术被用于制备纳米材料、高分子材料和催化剂等化工产品；在生物医学领域中，磁控溅射技术可以制备生物医学材料和医疗器械，如人工关节、心脏起搏器等；在纺织领域中，磁控溅射技术可以制备具有防水、隔热、防污和抗菌功能的纺织材料，提高纺织品的功能性和附加值。
