基于PLC控制的自动喷涂机的设计自动喷涂机是一种应用于工业生产中的设备，其作用是将涂料均匀地喷涂在工件表面，以达到防腐、装饰等效果。

而基于PLC控制的自动喷涂机则是一种利用可编程逻辑控制器（PLC）来实现自动化控制的喷涂设备，在工业生产中具有广泛的应用价值。

本文将针对基于PLC控制的自动喷涂机的设计进行详细介绍。

一、自动喷涂机的工作原理自动喷涂机主要由喷涂系统、输送系统和控制系统组成。

喷涂系统包括涂料供给系统、喷枪和气路系统；输送系统包括工件传送装置和工件夹持装置；控制系统采用PLC控制，实现对整个设备的自动化控制。

自动喷涂机的工作原理是：工件被输送到喷涂区域，PLC控制系统根据设定参数控制喷涂设备的运行，包括控制喷枪的喷涂时间、喷涂速度和喷涂压力等参数，确保涂料均匀地喷涂在工件表面。

喷涂完成后，工件继续被输送到下一个工序，完成整个喷涂过程。

二、基于PLC控制的自动喷涂机的设计要点1. 控制系统设计基于PLC控制的自动喷涂机的设计首先要确定控制系统的结构和控制对象。

控制系统的结构包括输入模块、输出模块、中央处理器、通信模块等组成部分。

控制对象主要包括喷涂系统、输送系统等。

在设计控制系统时，要考虑到设备的工艺流程、工件的尺寸和形状、喷涂物料的性质等因素，确保控制系统能够对设备进行精准的控制。

2. 喷涂系统设计喷涂系统是自动喷涂机的核心部分，其设计要点包括喷枪的选择和布置、气路系统的设置、涂料供给系统的设计等。

喷枪的选择要考虑到喷涂物料的性质，以及喷涂的精度和效率要求；气路系统的设置要保证喷涂系统的稳定运行，确保喷涂过程中喷涂速度和喷涂压力的稳定性；涂料供给系统的设计要保证喷涂物料能够均匀地供给到喷枪，确保喷涂效果的质量。

3. 输送系统设计输送系统是用于将工件输送到喷涂区域并固定工件的装置，其设计要点包括输送装置的选型和设置、夹持装置的设计等。

输送装置的选型要考虑到工件的尺寸和重量，确保能够稳定、高效地将工件输送到指定位置；夹持装置的设计要保证工件能够稳固地固定在输送装置上，以确保喷涂时工件不会移动或晃动。

喷涂机械臂结构组成一、引言喷涂机械臂是一种用于自动喷涂的机器人，由于其高效、精准的特点，被广泛应用于汽车、船舶、建筑等领域。

本文将详细介绍喷涂机械臂的结构组成。

二、基本结构1. 机械臂主体：包括基座、臂体和末端执行器三部分。

2. 控制系统：包括电控系统和气控系统两部分。

3. 喷枪：用于喷涂材料。

4. 涂料供给系统：包括涂料桶、输送管道和泵等。

三、机械臂主体1. 基座：支撑整个机械臂的重要部分，通常采用铸铁或钢板焊接而成，具有良好的稳定性和承载能力。

2. 臂体：连接基座和末端执行器的部分，通常由多个关节组成，能够实现多方向运动。

常见的关节有旋转关节、滑动关节和万向节等。

3. 末端执行器：负责完成特定任务的部分，如喷枪或夹具等。

通常采用电动或气动驱动。

四、控制系统1. 电控系统：负责控制机械臂的运动和喷涂操作。

包括主控板、伺服电机、编码器等。

2. 气控系统：负责喷枪的气压调节和喷涂材料的供给。

包括气源、气压调节器、喷嘴等。

五、喷枪1. 喷头：决定涂料喷出的形状和大小，通常采用圆锥形或扁平形。

2. 喷嘴：决定涂料流量和速度，通常采用不锈钢或陶瓷材质。

3. 涂料管道：将涂料从涂料桶输送至喷枪。

六、涂料供给系统1. 涂料桶：存放待喷涂的涂料。

2. 输送管道：将涂料从桶中输送至机械臂末端执行器。

3. 泵：提供压力，使得涂料能够顺畅地流动。

七、总结本文详细介绍了喷涂机械臂的结构组成，包括基本结构、机械臂主体、控制系统、喷枪和涂料供给系统。

通过深入了解各部分的功能和特点，可以更好地理解喷涂机械臂的工作原理，为其应用提供指导。

喷涂往复机内部结构
一、喷涂机身：
二、喷涂系统：
喷涂系统是喷涂往复机的核心部件，它由涂料供给系统和压缩空气供给系统等组成。

涂料供给系统包括涂料桶、泵、阀门和管道等，它负责将涂料从涂料桶输送到喷涂头。

压缩空气供给系统包括空气压缩机、气缸和阀门等，它负责将压缩空气供给给喷涂头，使其上下运动。

三、控制系统：
控制系统是喷涂往复机的关键部件，它由电控箱、传感器和控制面板等组成。

电控箱是控制系统的主要设备，它通过接收传感器的信号来控制喷涂机身的运行。

传感器是控制系统的感知器，它能够感知喷涂机身的运行状态，并将信号传递给电控箱。

控制面板是控制系统的操作界面，它能够通过按钮、开关和显示屏等来实现对喷涂机身的操作和监控。

四、输送系统：
综上所述，喷涂往复机的内部结构主要包括喷涂机身、喷涂系统、控制系统和输送系统等部分。

每个部分都有自己的功能和作用，通过协同工作，使喷涂机能够高效、准确地完成喷涂工作。

随着科技的不断发展，喷涂往复机的内部结构也在不断创新和完善，以满足不同行业的需求。

混凝土喷涂机的原理一、引言混凝土喷涂机是一种重要的施工设备，广泛应用于隧道、桥梁、地下工程、水利工程等各种建筑施工领域。

本文将从混凝土喷涂机的结构、工作原理、应用范围等多个方面详细介绍混凝土喷涂机的原理。

二、混凝土喷涂机的结构混凝土喷涂机主要由以下几个部分组成：1.喷涂机架：喷涂机架由钢结构组成，包括侧板、顶板、底板、支撑架等组件。

2.混合仓：混合仓是喷涂机的主要部分，它由圆筒形容器、喷嘴、水泵、空气压缩机等多个部件组成。

3.输送系统：输送系统由料斗、螺旋输送机、输送管路、调节阀等部件组成，主要是将混凝土混合料、水等原料输送到混合仓中。

4.控制系统：控制系统包括电气控制箱、传感器、按钮等部件，用于控制混凝土喷涂机的启停、喷涂流量、喷涂压力等参数。

三、混凝土喷涂机的工作原理混凝土喷涂机的工作原理主要是利用空气压力将混合好的混凝土喷涂到建筑表面上。

具体工作原理可分为以下几个步骤：1.混合：将混凝土原料（水泥、砂、石子等）按一定比例混合，形成混凝土混合料。

2.输送：将混凝土混合料和水输送到混合仓中，混合仓中的搅拌机将混合料和水搅拌均匀。

3.压缩：将混合好的混凝土混合料送至喷嘴前，通过空气压缩机将混凝土混合料压缩成高速气流。

4.喷涂：将喷嘴对准建筑表面，将混凝土混合料高速喷涂到建筑表面上，形成一层均匀的混凝土涂层。

四、混凝土喷涂机的应用范围混凝土喷涂机广泛应用于各种建筑施工领域，主要包括以下几个方面：1.隧道工程：混凝土喷涂机可用于隧道衬砌、隧道防水、隧道支护等工作。

2.桥梁工程：混凝土喷涂机可用于桥梁防水、桥梁支护等工作。

3.地下工程：混凝土喷涂机可用于地下室防水、地下室支护等工作。

4.水利工程：混凝土喷涂机可用于水库、水渠、水闸等水利工程的建设。

五、混凝土喷涂机的优点混凝土喷涂机具有以下几个优点：1.施工效率高：混凝土喷涂机能够快速喷涂混凝土，施工效率高。

2.施工质量好：混凝土喷涂机能够均匀喷涂混凝土，保证施工质量。

近年来，铝型材产品作为一种装饰品，市场需求不断增大，但由于喷涂作业会产生大量的漆雾，从而浪费溶剂与漆料，污染环境。

虽然有很多技术来改善这一问题，如利用同性相斥、异性相吸的原理通过带电的涂料滴在静电场作用下沿电力线方向吸往被涂物上的高转速旋杯式静电喷涂技术[1]；秦忠玉[2]提出了喷漆室送排风系统节能设计；Craig Kelly [3]提出了一种使用散装流体来处理不沾附喷漆的喷漆室；魏恒远[4]提出了一种水帘喷漆室的设计等。

但是我国涂装生产线工作效率低，结构不合理造成喷涂的工件表面杂质较多，漆膜厚薄不均，油漆利用率低等。

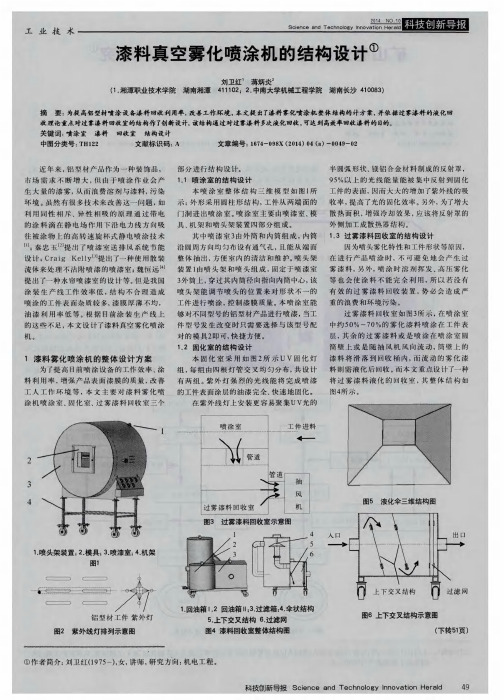

根据目前涂装生产线上的这些不足，本文设计了漆料真空雾化喷涂机。

1 漆料雾化喷涂机的整体设计方案为了提高目前喷涂设备的工作效率、涂料利用率，增强产品表面漆膜的质量，改善工人工作环境等，本文主要对漆料雾化喷涂机喷涂室、固化室、过雾漆料回收室三个部分进行结构设计。

1.1 喷涂室的结构设计本喷涂室整体结构三维模型如图1所示：外形采用圆柱形结构，工件从两端面的门洞进出喷涂室。

喷涂室主要由喷漆室、模具、机架和喷头架装置四部分组成。

其中喷漆室3由外筒和内筒组成，内筒沿圆周方向均匀布设有通气孔，且能从端面整体抽出，方便室内的清洁和维护。

喷头架装置1由喷头架和喷头组成，固定于喷漆室3外筒上，穿过其内筒径向指向内筒中心，该喷头架能调节喷头的位置来对形状不一的工件进行喷涂，控制漆膜质量。

本喷涂室能够对不同型号的铝型材产品进行喷漆，当工件型号发生改变时只需要选择与该型号配对的模具2即可，快捷方便。

1.2 固化室的结构设计本固化室采用如图2所示U V 固化灯组，每组由四根灯管交叉均匀分布，共设计有两组。

紫外灯强烈的光线能将完成喷漆的工件表面涂层的油漆完全、快速地固化。

在紫外线灯上安装更容易聚集U V光的半圆弧形状、镁铝合金材料制成的反射罩，95%以上的光线能量能被集中反射到固化工件的表面，因而大大的增加了紫外线的吸收率，提高了光的固化效率。

热喷涂中的喷涂机构设计与优化热喷涂技术是一种通过高速喷射热能源将涂料喷涂到物体表面的涂装工艺。

它是一种高效、精确、环保的涂装方式，广泛应用于航空、航天、汽车、能源等各个领域。

在热喷涂过程中，喷涂机构是一个至关重要的组成部分，直接影响到涂层质量和生产效率。

因此，优化喷涂机构设计对于提高产品质量和生产效率具有重要的意义。

一、喷涂机构结构热喷涂的喷涂机构主要由一个喷嘴和一个燃烧室组成。

其中喷嘴是喷涂机构中最关键的部分，其结构和性能直接关系到喷涂涂料的喷射速度和涂层的质量。

喷嘴结构一般分为圆锥形和直管形两种，其中圆锥形喷嘴的流量较大，喷雾质量较好，适合低压吸气式火焰喷涂机使用。

直管形喷嘴则具有流量小、均匀、稳定的特点，适合高压油气燃烧式热喷涂机使用。

在喷嘴的周围设置防护罩，可以有效地防止喷涂时产生的电子波及腐蚀气体对喷嘴的腐蚀，从而延长喷嘴的使用寿命。

同时，在喷嘴与燃烧室之间还需设置一个气体空间，以保证燃烧室内的防护气体稳定，并且通过调整空间的大小和形状，可以影响防护气体的流动速度和喷涂涂料的进气速度，从而调节涂层的质量和厚度。

二、喷涂机构优化优化喷涂机构结构，有助于提高喷涂效率、降低成本、提高涂层质量等方面的问题。

下面分别介绍几种常见的喷涂机构优化方法。

1、涂料预热：在喷涂前将涂料预热并保持在一定温度范围内，可以降低涂料粘度，提高喷涂精度和涂层质量。

2、调整火焰电极：喷涂机通过调节火焰电极的位置和电流大小，可以调节喷涂火焰的形态和大小，进而影响涂层的厚度和质量。

3、喷涂参数优化：包括喷嘴直径、喷涂距离、喷涂角度、压力、速度和喷涂距离等参数的选取和调整，这些参数的优化可以提高喷涂效率、降低成本和提高涂层的质量。

4、增加喷涂机数量：在喷涂过程中，通过增加喷涂机的数量，可以增加喷涂面积，提高涂层的质量和生产效率。

5、采用高性能涂料：在选择涂料时，应优先选择质优价廉的环保涂料，这些涂料不仅可以减少废气排放，还可以提高涂层质量和涂层寿命。

二液无气喷涂机的涂料输送和储存系统设计随着科技的不断发展，二液无气喷涂机在涂装行业中的应用越来越广泛。

为了确保喷涂工艺的顺利进行，涂料输送和储存系统的设计至关重要。

本文将针对二液无气喷涂机的涂料输送和储存系统进行详细阐述。

涂料输送系统是指将涂料从储存罐输送到喷涂枪的系统，确保喷涂过程中涂料的稳定供应。

涂料输送系统应考虑以下几个方面：首先，涂料输送系统需要设计合适的输送管道。

输送管道应选择能够耐受涂料的腐蚀和高压的材料，确保输送过程中不发生泄漏和污染。

另外，合理的管道布局能够提高输送效率，减少能量消耗。

其次，涂料输送系统需要选择适当的输送方式。

常见的涂料输送方式包括压力输送和重力输送。

考虑到二液无气喷涂机对涂料的要求，压力输送方式更为常见。

在设计时，需要考虑输送距离、输送速度和输送精度等因素，确保涂料能够稳定无压力损耗地输送到喷涂枪。

此外，涂料输送系统还需要考虑涂料的混合和稳定性。

根据涂料的特性，需要确保涂料能够均匀混合并保持其稳定性。

为此，可以在输送系统中设计混合装置，通过搅拌或循环流动来保证涂料的均一性。

对于涂料储存系统的设计，主要考虑如下几个方面：首先，涂料储存系统需要选择合适的储存罐。

储存罐应选择耐化学腐蚀和耐高压的材料，以保证储存的涂料的质量和性能不受影响。

储存罐的容量应根据涂料的使用量进行合理规划，以提高生产效率。

其次，涂料储存系统需要设计合理的储存条件。

涂料对温度和湿度较为敏感，因此储存系统应具备良好的温度和湿度控制能力，避免涂料的质量因外界环境变化而受到影响。

同时，储存罐应具备防爆和防漏的功能，确保涂料的安全。

此外，涂料储存系统还需要考虑涂料的保质期管理。

涂料在储存过程中，容易出现结皮、变质或沉淀的问题。

为了解决这些问题，可以在储存罐中设计相应的搅拌装置，定期搅拌涂料。

另外，在储存罐的出口处可以设置过滤装置，防止杂质进入喷涂枪，影响涂装质量。

综上所述，二液无气喷涂机的涂料输送和储存系统设计是确保喷涂工艺顺利进行的重要环节。
