湖南人文科技学院课程设计报告课程名称：机械原理课程设计设计题目：自动送料冲床的机构设计系别：通信与控制工程系专业：机械设计制造及其自动化班级：11级机械二班学生姓名: 倪燮燃，张林，许胜，周天越学号: 11428228，11428246，11428209，11428231起止日期:2013.6.30~2013.7.5指导教师:张斌教研室主任：朱连池11级机械二班自动送料冲床机构课程设计摘要随着现代科技的发展趋势，自动化对机械设计和制造具有非常重要的意义。
我国也正倾向于机械自动化方面的发展，在此前提下，我们就开始设计自动送料冲床机构。
自动送料机构的工作目的是为了实现自动送料，把人为因素造成的误差减到最小，同时减少劳动力成本便于实现机械化和自动化等一系列优点。
在设计过程中，主要是设计了工作台，工作机构的传动和自动送料机构，以及可以实现自动送料的伺服电机和变速箱。
通过对这些方面的设计和研究，可以大大减少劳动力成本，提高了工作效率，减少了误差，同时也简化了机构，重点是机构的运动分析。
正因为它的输送能力大、能耗低、结构简单、维护方便这些特点深受广大企业的青睐。
自动送料冲床机构的设计的主要侧重点是同时实现加工与送料，通过对机械机构的灵活运用，设计出合理的作品。
关键词：自动送料冲床机，自动送料，间歇传动，冲床，伺服电机目录1、课程设计的目标与设计任务 (1)1.1 设计的目标 (1)1.2 设计的要求 (1)1.3 设计的任务 (2)2、机械运动方案的设计 (2)2.1 棘轮式自动送料冲床机构的结构及工作原理 (2)2.2 槽轮式自动送料冲床机构的结构及工作原理 (4)2.3 机械运动方案的选择 (5)2.4 棘轮式自动送料冲床机构的运动循环图 (6)3、棘轮式自动送料冲床机构主要参数的设计计算 (6)3.1 主要参数的设定 (6)3.2 机器参数 (11)4、主要零部件的设计 (14)4.1 电动机的选择 (14)4.2 飞轮的设计 (15)心得体会 (16)参考文献 (16)致谢 (17)附录一 (18)附录二 (19)附录三 (20)附录四 (21)自动送料冲床机构引言现代机械设计要求既要满足市场需求，又要考虑企业的发展；既要解决技术和可靠性问题，又要考虑经济性问题；既要解决设计本身的方法、手段和关键技术问题，又要解决产品寿命周期中各个环节的技术问题。
专用精压机课程设计机械原理课程设计说明书设计题目: 专用精压机冲压及送料系统设计专业: ****************班级: *******___姓名: ********学号: *****指导教师: ****2012年 6月 20日专用精压机课程设计目录1 设计任务 ..................................................................... . (1)1.1 设计题目 (1)1.2 工作原理及工艺动作过程 (2)1.3 原始数据及设计要求 (2)1.4 设计任务 ............................................. 2 2机械机构功能的简单分析 (3)3系统传动方案设计 ..................................................................... . (3)3.1 原动机类型的选择......................................................... 3 3.2 主传动机构的选择 (4)4( 执行机构方案的设计和选择 (4)5、机械系统运动方案的拟定与原理说明.................................................................... .. (9)5.1机型的选择........................................................... 10 5.2自动机的执行机构 (10)6、机械系统运动方案的拟定与原理说明.................137 执行机构的尺寸设计及计.................................................................... .....................................................7.冲压结构的计算...........................................13 7.2传动机构尺寸设计 ........................................ 13 8、飞轮设计.. (15)9、动机构的选择与比较 (15)10、运动循环图 (16)11、设计心得与体会 (17)12 总体装配图.............................................19 13、参考文献. (20)专用精压机课程设计____________________________________________________________________ _____________1 设计任务设计一用于薄壁铝合金制件的精压机,并完成有关尺寸的计算和机构选型等要求。

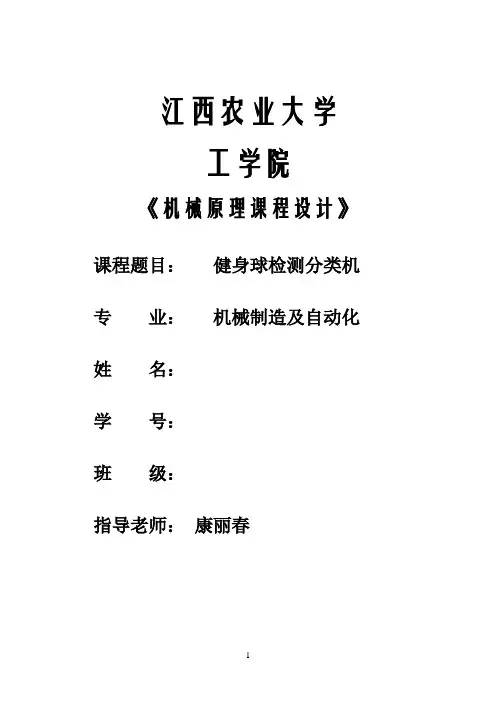

江西农业大学工学院《机械原理课程设计》课程题目：健身球检测分类机专业：机械制造及自动化姓名：学号：班级：指导老师：康丽春目录1.设计要求................................................... 错误!未定义书签。
2:各机构方案比较、选择....................................... 错误!未定义书签。
进料机构................................................... 错误!未定义书签。
:送料机构.................................................. 错误!未定义书签。
方案1：曲柄滑块机构................................... 错误!未定义书签。
方案2：凸轮滑块机构................................... 错误!未定义书签。
方案3：四杆机构....................................... 错误!未定义书签。
:送料机构方案分析、比较.................................. 错误!未定义书签。
：送料机构方案确定....................................... 错误!未定义书签。
检测机构：................................................. 错误!未定义书签。
方案1：凸轮+滑道机构.................................. 错误!未定义书签。
方案2：槽轮+转盘机构+半圆形环状管道................... 错误!未定义书签。
：检测机构方案分析、比较................................. 错误!未定义书签。
机械原理课程设计课题名称：铁板输送机构目录一设计课题二工作原理三题目分析四机构的运动方案分析和选择4.1 机构的运动方案分析4.2 绘制运动循环图4.3 运动方案的选择五轮系的分析和计算六附加机构（铰链四杆机构）设计6.1 杆长尺寸计算6.2 四连杆机构的运动分析七剪断机构的分析7.1 机构的尺寸计算7.2 机构的运动分析八总结九附录9.1 四连杆机构运动分析源程序9.2 剪断机构运动分析源程序一设计课题一、工作原理及工艺动作过程将卷料展开并剪成一定长度铁板的剪板机，可以有两种剪断方式。
一种方式是板料匀速连续送进，剪刀在和铁板同步（同速）前进的运动中剪断铁板，即飞剪机。
另一种是将板料做定长度的间歇送进，在板料短暂的停歇时间内，剪刀在一定位置上将铁板剪断，本题要求做后一种剪断方式的机构方案设计。
二、原始数据及设计要求(1) 原材料为成卷的板料。
每次输送铁板长度为L＝1900或2200mm(设计时任选一种)。
(2) 每次输送铁板到达规定长度后，铁板稍停，以待剪板机构将其剪断。
剪断工艺所需时间约为铁板输送周期的十五分之一。
建议铁板停歇时间不超过剪断工艺时间的1.5倍，以保证有较高的生产率。
三、设计要求输送机构运转应平稳，振动和冲击应尽量小(即要求输送机构从动件的加速度曲线连续无突变)。
二工作原理利用附加曲柄摇杆机构实现连续转动。
利用两个辊轮将铁板压紧，依靠辊轮和铁板间的摩擦力将铁板从卷料上拉出并推向前进的输送方式，如图：所以在主动曲柄AB（齿轮1）等速转动，系杆H变速运动的一周内，齿轮4在某一时间内总能使其角速度为零。
在主动曲柄AB（齿轮1）等速转动一周的时间内，从动齿轮4按下述规律运动：当曲柄开始转过某一角度时间内时，齿轮4停歇不动，以等待剪切机构将铁板剪断；在主动曲柄转过一周中其余角度时，输出构件4转过另一角度，这时刚好将铁板输送到所要求的长度L。
三题目分析因为要求剪断工艺所需时间约为铁板输送周期的十五分之一，故设机构的停歇时间是铁板输送周期的十二分之一。
江西农业大学工学院《机械原理课程设计》课程题目：健身球检测分类机专业：机械制造及自动化姓名：学号：班级：指导老师：康丽春目录1.设计要求健身球自动检验分类机，将不同直径尺寸的健身球（石料）按直径分类。
检测后送入各自指定位置，整个工作过程（包括进料、送料、检测、接料）自动完成。
健身球直径范围为ф40～ф46mm，要求分类机将健身球按直径的大小分为三类。
1. ф40≤第一类≤ф422. ф42<第二类≤ф443. ф44<第三类≤ф46方案选择：电动机转速（r/min）：960 生产率/检球速度（个/min）:20工作情况分析2:各机构方案比较、选择2.1进料机构2.2:送料机构方案1：曲柄滑块机构方案2：凸轮滑块机构方案3：四杆机构2.21:送料机构方案分析、比较方案1: 机构为低副面接触使得接触面单位面积所受压力较小，接触面便于润滑，制造方便且精度高。
能实现小球的逐个进料，滑块在运动的过程中，料斗里的球对滑块有正向的压力，故滑块的速度不宜过快，否则滑块的磨损较严重。
方案2：凸轮机构可使从动件得到精确的预期运动，且结构简单、紧凑、设计方便，能实现小球精确的进料，但凸轮的加工制造困难，成本高，行程不宜过大，而且为高副接触易磨损。
方案3:能满足工作要求，要实现小球的精确进料需要严格的数学计算，杆件的形状复杂，设计难度大。
.2.22：送料机构方案确定综合各方因素考量后，确定为方案12.3检测机构：方案1：凸轮+滑道机构方案2：槽轮+转盘机构+半圆形环状管道2.31：检测机构方案分析、比较方案1：该机构比较简洁，但是并不能满足任务要求，因为健身球的直径相差不大，机器运转过程中会产生震动，容易使直径稍大的球容易卡入小直径的滑道，当凸轮在推程工作的时候需要较大的推力，并且会使得小球和滑道的接触表面严重受损，使得工作不可靠，最终会丧失分球机构的精度。
并且此机构要求凸轮的从动件行程较大，使得凸轮的外形尺寸变大，笨重，不紧凑。
2011 机械原理课程设计说明书目录一.设计任务书◆ 1.1课程名称: 步进输送机构 (3)◆ 1.2运动要求和计算基本数据 (3)二.机构方案的选定◆ 2.1轨道平台的移动 (3)◆ 2.2下料机的设计 (4)三.主要机构的设计计算◆ 3.1导杆机构的杆长设计 (6)◆ 3.2运动循环图 (8)◆ 3.3凸轮机构设计 (8)◆ 3.4插板相连的四杆机构的设计 (10)◆ 3.5速度和加速度的分析与计算（图解法） (12)◆ 3.6速度和加速度的分析与计算（解析法） (24)四.收获体会、建议 (28)五.参考文献 (28)机械课程设计说明书一.设计任务书1.课程名称: 步进输送机构简图设计1.工作原理及工艺动作简述步进输送机是一种间歇输送工件的传送机械。
工件由料仓卸落到轨道上，滑架作往复直线运动。
滑架正行程时，通过棘钩使工件向前运动；滑架返回时，棘钩的弹簧被压下，棘钩从工件下面滑过，工件不动。
当滑架又向前运动时，棘钩又钩住下一个工件向前运动，从而实现工件的步进传送。
插板作带停歇的往复运动，可使工件保持一定的时间间隔卸落到轨道上。
2.运动要求和计算基本数据1）输送工件形状和尺寸如附图1所示。
输送步长H=830mm。
2）滑架工作行程平均速度为0.42m/s。
要求保证输送速度尽可能左右平均，行程速比系数K值为1.7。
3）滑架导轨水平线至安装平面的高度在1100mm以下。
4）电动机功率可选1.1KW，1400r/min左右（如Y90S-4）二.机构方案的选定1.轨道平台的移动我们组经过讨论运用了：1）采用曲柄摇杆机构 2）采用曲柄摇杆机构和摇杆滑块机构 3）采用齿轮与齿条的配合2.下料机构的设计（插板的移动）我们组经过讨论运用了：1）采用凸轮导杆机构 2）采用从动件盘形凸轮与摇杆机构的组合 3）采用四杆机构三.主要机构的设计计算1.导杆机构的杆长设计1）有关系数计算2）杆长计算图2.13.凸轮机构设计我们采用的是对心滚子推杆盘形凸轮机构。
《机械原理课程设计》摇摆式输送机的设计摘要：摇摆式输送机是一种水平传送材料用的机械，由齿轮机构和六连杆机构等组成。
物料的输送是利用机构在某些位置输料槽有相当大加速度，使物料在惯性力的作用下克服摩擦力而发生滑动，滑动的方向恒自左往右，从而达到输送物料的目的。
关键词:减速器；传输机；摇摆0绪论当今社会随着科技的发展人们对于各种资源的需求和消耗是非常巨大的因此就会牵涉到资源的开采问题如何能够高效率,低风险,无污染的开发矿物资源是当今社会面临的重大难题。
所以针对矿产资源而开发的矿山摇摆式输送机的应用就越来越广泛。
事实上人们对输送机的研究从来没有停止过为了满足不同的要求出现了各式各样的输送机有摇摆式输送机和带式输送机等。
摇摆式输送机作为一种传统的输送机械,适用范围非常广。
除粘性大的物料以外,一般的固体散状物料和成件物品均可输送。
已被用于采矿、冶金等部门。
矿山摇摆式运输机能够在恶劣的生产条件下进行工作可以满足很多种工作条件适用范围非常广泛。
由于它的牵引构件和承载构件大多由金属材料制成因而与其他输送机械相比,所输送物料的适应性更强。
摇摆式运输机可输送重的、具有锐利棱边的、磨损性及腐蚀性强的散状物料或物品同时适宜输送高温(600一700℃)物料和成品物体。
另外在输送过程中还可以进行干燥、冷却、分类、清选等各种工艺作业。
1摇摆式运输机机构结构原理如图1所示，电动机1通过传动装置2使曲柄4回转，再经过六连杆机构使输料槽 9 作往复移动，放置在槽上的物料10 借助摩擦力随输料槽一起运动。
1.电机2.传动装置3.执行机图1摇摆式输送机示意图2摇摆式输送机机构结构设计通过查询一般摇摆式输送机说明手册得到一些关键数据如下表所示。
表1a.利用作图法确定机构的运动尺寸根据数据确定六连杆机构的尺寸采用图一所示的机构进行设计，并用CAD作图解法，图解法CAD图如图2所示。
图2根据表1数据，可求得LDB=0.6LDC=0.6*0.27m=0.162m,并做出摇杆的两个极限位置DB1,DB2,利用公式θ=180（K-1)/(K+1),计算出θ=10.19°。
机械原理课程设计步进送料机设计说明书前言进入21世纪以来，随着科学技术、工业生产水平的不断发展和人们生活条件的不断改善市场愈加需要各种各样性能优良、质量可靠、价格低廉、效率高、能耗低的机械产品，而决定产品性能、质量、水平、市场竞争能力和经济效益的重要环节是产品设计。
机械产品设计中，首要任务是进行机械运动方案的设计和构思、各种传动机构和执行机构的选用和创新设计。
这要求设计者综合应用各类典型机构的结构组成、运动原理、工作特点、设计方法及其在系统中的作用等知识，根据使用要求和功能分析，选择合理的工艺动作过程，选用或创新机构型式并巧妙地组合成新的机械运动方案，从而设计出结构简单、制造方便、性能优良、工作可靠、实用性强的机械产品。
企业为了赢得市场，必须不断开发符合市场需求的产品。
新产品的设计与制造，其中设计是产品开发的第一步，是决定产品的性能、质量、水平、市场竞争力和经济效益的最主要因素.机械原理课程设计结合一种简单机器进行机器功能分析、工艺动作过程确定、执行机构选择、机械运动方案评定、机构尺度综合、机构运动方案设计等，使学生进一步巩固、掌握并初步运用机械原理的知识和理论，对分析、运算、绘图、文字表达及技术资料查询等诸方面的独立工作能力进行初步的训练，培养理论与实际结合的能力，更为重要的是培养开发和创新能力。
因此，机械原理课程设计在机械类专业学生的知识体系训练中，具有不可替代的重要作用。
本次我设计的是步进送料机，以小见大，设计并不是门简单的课程，它需要我们理性的思维和丰富的空间想象能力。
我们可以通过对步进送料机的设计进一步了解机械原理课程设计的流程，为我们今后的设计课程奠定了基础。
目录前言 (1)第1章课程设计内容 (3)1.1设计题目 (3)1.2设计任务 (4)1.3设计提示 (4)第2章设计思路 (4)2.1连杆机构的特点 (4)2.2齿轮机构的特点 (5)第3章工作原理 (6)3.1 传动机构:常用传动机构的基本特征 (6)3.2 传动机构的选择与比较 (7)3.3 执行机构的选择与比较 (8)3.4 机构运动简图 (10)第4章运动循环图 (11)第5章构件的运动分析及尺寸的确定 (11)第6章机构运转的整体流程 (15)第7章机构的整体简图 (16)第8章小结 (18)第9章致谢 (19)第10章参考文献 (20)第11章附录 (21)1 课程设计步进送料机1.1．设计题目设计某自动生产线的一部分——步进送料机。
机械原理课程设计说明书——————步进输送机专业：机械制造及其自动化班级：08级机制一班辅导老师：曲爱丽设计者：王铭升许秀花薄纯青周庆机械工学院2010年7月10—15日设计时间安排时间所用天数（天）设计内容领题目组队0.5功能分解形态学矩阵0.5方案确定 1运动循环图 1方案比较0.5设计说明书撰写 1答辩 1目录一、步进输料机的主要设计过程 (3)二、步进输料机结构简图 (4)三、设计简述 (5)3.1工作原理 (5)3.2传动方案 (6)3.3设计要求 (7)四、部分结构解析 (7)4.1机械系统运动方案的运算 (7)4.2所选机构的运动动力分析与计算 (8)4.3制定机械系统的运动循环图 (8)4.4画出运动方案布置图及机械运动简图 (8)4.5对结果进行分析讨论及评估 (9)五、附图 (9)一、步进输料机的主要设计过程1.1功能分析：下料：隔断板做往复直线运动。
送料：输送滑架做间歇直线往复运动。
形态学矩阵下料机构送料机构曲柄滑块曲柄滑块槽轮机构曲柄导杆圆柱凸轮机构曲柄摇杆机构平面凸轮机构（加弹簧）最后求解：3*4=12，共12种解法。
二、下料及送料的结构图下料机构：送料机构：方案一方案二三、设计简述3.1工作原理当电源接通后，电动机带动曲柄导杆机构的运动，同时通过带轮传动到槽轮机构（槽轮机构用来保证每转45°下一次料）。
曲柄导杆带动输送滑架往复直线运动，工作行程时，滑架上位于最左侧的推爪推动始点位置工件向前移动一个步长；当滑架返回时，始点位置又从料轮接受了一个新工件，由于推爪下装有压力弹簧，推爪返回时得以从工件底面滑过，工件保持不动，当滑架再次向前推进时，该推爪早已复位并推动新工件前移，，与此同时，该推爪前方的推爪也推动前工位的工件一齐向前再移动一个步长；为了防止工件因惯性继续运动，滑架下方安一挡板，通过与曲柄以带传动的凸轮只做上下往复直线运动，当滑架输送工件时，挡板慢慢上移，输送一个步长时挡板刚好卡主工件使其静止，然后回程时，挡板下移。
机械原理分料送料机构
说明书
目录
一、分料送料机构的主要设计要求 (3)
二、工作原理 (3)
三、系统方案拟定 (3)
1、功能分解 (3)
2、机构的选用 (4)
3、机构组合 (4)
四、机构设计 (6)
五、分料送料结构示意图 (9)
六、方案比较 (11)
七、机构设计小结 (15)
八、参考资料 (15)
附：机构示意图、三维图
一、分料送料机构的主要设计要求
1.分料送料机自动送料且每次送料的时间相同
2.经装料后方可继续装料，准确无误的完成快速送料。
3.料：颗粒状干燥食品、药品（如白砂糖、咖啡、）等。
达到质
量要求时不存在堵料，若堵料手动解决。
4.料桶规格：直径15厘米桶高20厘米。
5.送料速度：每分钟15个。
二、分料机构工作原理
通过用一个铁皮制的大型装料桶，下边是四棱锥形，开个口并制作一个滑动门，料利用重力向下流，通过控制门的开合来控制料的流量。
料口下方是一个桶，桶放在一圆形平台上，平台被固定不会转动，桶在槽轮的作用下转动，空桶的送入和装好料的桶的送出均由槽轮完成，当装好料后，槽轮转动使装好料的桶送到皮带轮上运出。
三、系统方案拟定
在这个设计中，电动机的转速为540r/min,电压400V。
1、功能分解
（1）、利用重力将桶自动放入平台上，并利用槽轮带动空桶转动。
（2）、将桶利用槽轮送到装料处，利用实心轮与导杆相连，打开箱门，料利用重力向下流；
（3）、料桶装好料后，同时箱门关闭，装好料由槽轮送到皮带轮上，同时另一只桶进入装料处，如此实现周期性循环。
2、机构的选用
为满足设计要求，根据设计提示，本设计可选用四种机构：
a.对心曲柄滑块机构
b.锥齿轮机构
c.槽轮机构
d.链条
e.链轮
3、机构的组成
（1）、由电动机通过皮带带对心曲柄机构转到，滑块开始运动，箱门打开；
（2）、再通过齿轮粘合带动锥齿轮转动，同时连在直齿轮上的锥齿轮1转动，锥齿轮1的运动通过锥齿轮2改变运动方向；
（3）、锥齿轮上端连上圆形转动块，转动块使槽轮转动，控制桶的状态；
（4）、通过链轮与链轮相连，链轮与锥齿轮连在同一轴上，通过锥齿轮与锥齿轮相连，改变方向；
（5）、与链轮相连的锥齿轮将运动传给运输带，运输皮带运动起来，从而开始完成一次运动。
为了完成机械系统的预定功能和生产过程，各执行机构不仅要完成各自的执行动作，而且相互之间必须协调一致。
我们的设计方案要满足先后性、时间不同性、空间协调性、操作协同性等要求。
四、机构设计
箱口长宽均为20，滑块长40宽30，高10。
右边有一弹簧，用来在机构停止运动时使滑块回到初始位置，即关闭箱门，如下图：
（1）、对心曲柄连杆机构
AB=r,BC=l,推程为H,根据四杆机构的特性推之；H=2r,
设r=30,l=40,H=60。
机构自由度N=3,p1=4,ph=0
F=3n-(2p1+ph)=3*3-8=1
机构有唯一的运动。
曲柄滑块的极位出现在水平位置，即极位夹角等一0度，故机构无极回运动特性，此时行程速比系数为k=1,AB为主动件，传动角r=0,所以该机构无死点。
（2）.两个锥齿轮
（3）机构运动循环图
五、分料送料结构示意图
1、放桶槽
2、工作平台
3、槽轮
4、锥齿轮啮合
5、直齿轮
6、链轮
7、链轮8、直齿轮9、链轮10、锥齿轮啮合11、曲柄滑块结构
12、装料箱13、链轮14、出料输送带15、电动机16、减速器
工作原理：
电动机15经过减速器16减速相连的链轮7，链轮7将动力传给链轮9，链轮带动曲柄滑块结构11转动，从而控制箱门的开关；
同时与减速器输出杆相连的直齿轮8与直齿轮5啮合，将动力输出，与直齿轮5在同一杆上的有一个链轮6和一个锥齿轮，4处的锥齿轮啮合将动力传给槽轮，从而槽轮控制工作台上的转快转动，使料桶在工作平台上运动；链轮6将动力传给链轮13，通过与链轮13相连的10处的锥齿轮啮合将动力传给运输带。
从而实现了转动的整个过程。
实图如下：
六、方案比较
1、电动机
2、三级减速器
3、对称双销槽轮机构
4、料桶的运动系统
5、出料口的开关系统
6、粉料搅拌系统
原理图说明:将粉料按所需的比例及相关的量放入进料口，通过搅拌机构的搅拌，使粉料搅拌均匀，然后通过凸轮连杆单侧停歇机构带动出料口的开关（滑块）的移动，使得出料口开关打开，让混合好的粉料落入料筒中，通过对称双销槽轮机构完成对料筒的轮换，其中通过凸轮连杆单侧停歇机构和对称双销槽轮机构的不同时段的停歇完成从出料口出来的粉料正确的落入料筒中。
方案一：传动平稳，机构控制合理，不会出现漏料现象，保证匀速出料，合理利用了机构的特性来完成工艺动作过程；零件加工精度要求高，成本相应要高。
缺点：如果桶底不平滑，在工作平台上移动时，将与工作平台产生较大摩擦，使桶受到磨损，增加能耗；由于齿轮、链轮和链条、槽轮制造精度高，加大成本量。
优点：传动平稳，能准确的周期性的实现工作要求。
机构应用合理，容易安装。
1、放桶槽
2、工作平台
3、槽轮
4、锥齿轮啮合
5、直齿轮
6、链轮
8、链轮8、直齿轮9、链轮10、锥齿轮啮合11、曲柄滑块结构
13、装料箱13、链轮14、出料输送带15、电动机16、减速器
工作过程：
电动机15经过减速器16减速相连的链轮7，链轮7将动力传给链轮9，链轮带动曲柄滑块结构11转动，从而控制箱门的开关；
同时与减速器输出杆相连的直齿轮8与直齿轮5啮合，将动力输出，与直齿轮5在同一杆上的有一个链轮6和一个锥齿轮，4处的锥齿轮啮合将动力传给槽轮，从而槽轮控制工作台上的转快转动，使料桶在工作平台上运动；链轮6将动力传给链轮13，通过与链轮13相连的10处的锥齿轮啮合将动力传给运输带。
方案三（茶山超）
工作原理:
当电源接通后，电动机带动带轮1转动，齿轮2通过齿轮3,4,5控制转速，5与带轮6相连，有输送带送出料。
（其中齿轮3齿轮4、齿轮5通过轴连接，）带轮1把电动机的转速ω传给带轮8，带轮8带轮12相连，传递给齿轮9,用来带动铝箔包装纸。
锥齿轮10与带轮8相连将动力传递给槽轮机构11，槽轮机构的间歇运动是转轮间歇运动达到分料、送料、封口的目的。
之后，由导槽将料送到带轮6的传送带上，由传送带输到目的地。
同时配合槽轮机构的间歇转动转盘13。
槽轮的间歇配合使工件间歇运动。
每转一个弧度后，空隙时间用于装料，达到分料，送料，封口的目的。
综合：由经济成本高低，工艺过程配合难易程度，机构制造精度综合选用方案三。
七、机构设计总结
在这么一段时间的实习设计过程中，我发现了许多问题，在设计的过程中有许多我们平时都不太重视的东西，也有很多的难题，这给了我很大的动力，有的不懂我们就会再一起讨论问题，然后按照自己的想法通过cad和ProE表达出来，我感触最深的当属查阅了很多次设计书和指导书，从中得到了很多启发。
这次的机械设计我学到了很多以前有没有学到的东西，知识有了较大的提升，虽然有了很多想法，但是很难表达出来，在这次课程设计中，体现了自己的很多不足，很多机构都想不到。
从这次设计中，我懂得了只有充分利用所学的机械原理知识，根据设计要求和设计分析，选用组合机械系统运动方案，从而设计出结构简单，制造方便。
性能优良，工作可靠地机械系统。
这次课程设计让我充分体会到设计需要大胆创新这一层面，创新是一个国家、一个社会、一个企业必不可少的，设计中的创新需要高度和丰富的创造思维，没有创造性的构思，就没有产品的创新，产品也就不具有市场竞争性。
在设计过程中，虽然我们的创新就是简显得，但这就业锻炼了我们的能力，更指明了我们努力的方向。
八、参考资料
参考文献
【1】郭红星宋敏庞军(主编)―主审机械设计基础·西安电子科技大学出版社2006
【2】机械原理课程设计指导书裘建新（主编）高等教育出版社
【3】机械原理孙桓陈作模葛文杰（主编）高等教育出版社
【4】机械原理课程设计指导书张小玲（主编）北京航空大学出版社。
