高频连接器设计

电缆的阻抗本文准备解释清楚传输线和电缆感应的一些细节，只是此课题的摘要介绍。

如果您希望很好地使用传输线，比如同轴电缆什么的，就是时候买一本相关课题的书籍。

什么是理想的书籍取决于您物理学或机电工程，当然还少不了数学方面的底蕴。

什么是电缆的阻抗，什么时候用到它？首先要知道的是某个导体在射频频率下的工作特性和低频下大相径庭。

当导体的长度接近承载信号的1/10波长的时候，good o1风格的电路分析法则就不能在使用了。

这时该轮到电缆阻抗和传输线理论粉墨登场了。

传输线理论中的一个重要的原则是源阻抗必须和负载阻抗相同，以使功率转移达到最大化，并使目的设备端的信号反射最小化。

在现实中这通常意味源阻抗和电缆阻抗相同，而且在电缆终端的接收设备的阻抗也相同。

电缆阻抗是如何定义的？电缆的特性阻抗是电缆中传送波的电场强度和磁场强度之比。

（伏特/米）/（安培/米）=欧姆 欧姆定律表明，如果在一对端子上施加电压（E），此电路中测量到电流（I），则可以用下列等式确定阻抗的大小，这个公式总是成立：Z = E / I无论是直流或者是交流的情况下，这个关系都保持成立。

特性阻抗一般写作Z0（Z零）。

如果电缆承载的是射频信号，并非正弦波，Z0还是等于电缆上的电压和导线中的电流比。

所以特性阻抗由下面的公式定义：Z0 = E / I电压和电流是有电缆中的感抗和容抗共同决定的。

所以特性阻抗公式可以被写成后面这个形式：其中R=该导体材质（在直流情况下）一个单位长度的电阻率，欧姆G=单位长度的旁路电导系数（绝缘层的导电系数），欧姆j=只是个符号，指明本项有一个+90'的相位角（虚数）π=3.1416L=单位长度电缆的电感量c=单位长度电缆的电容量注：线圈的感抗等于XL=2πfL，电容的容抗等于XC=1/2πfL。

从公式看出，特性阻抗正比于电缆的感抗和容抗的平方根。

对于电缆一般所使用的绝缘材料来说，和2πfc相比，G微不足道可以忽略。

在低频情况，和R 相比2πfL微不足道可以忽略，所以在低频时，可以使用下面的等式：注：原文这里是Zo = sqrt ( R / (j * 2 * pi * f * L))应该是有个笔误。

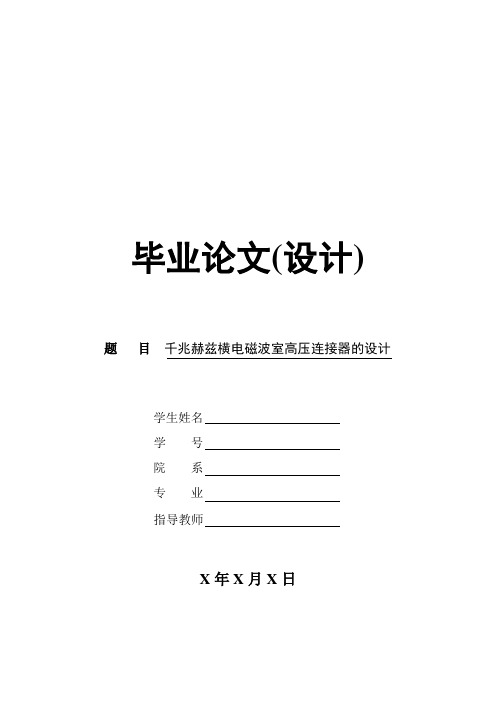

毕业论文(设计) 题目千兆赫兹横电磁波室高压连接器的设计学生姓名学号院系专业指导教师X年X月X日目录摘要 (1)关键词 (1)1引言 (1)2 GTEM相关知识介绍 (2)2.1电磁兼容简介 (2)2.2 电磁兼容测试的常用手法 (3)2.3 GTEM传输室的基本原理 (4)2.4 GTEM传输室的研究状况 (5)3 小室接头段的分析 (7)3.1 内节点三维FDTD格式 (7)3.1.1 Maxwell方程和FDTD格式的Yee氏网格 (7)3.1.2 内节点的三维FDTD迭代公式 (9)3.1.3 由数值色散和数值稳定性条件确定空间和时间步长 (13)3.2 GTEM接头段三维结构的边界近似 (16)3.2.1 GTEM小室的接头段结构 (16)3.2.2结构边界的阶梯近似 (16)3.3 激励源平面的设置 (17)3.3.1激励源类型的选择 (17)3.3.2激励源的引入和激励源平面场值的求解 (18)3.4边界条件的设置 (19)3.4.1吸收边界条件的选取 (19)3.4.2介质边界条件的选取 (19)3.5计算结果后处理与分析 (19)3.5.1正弦激励下的场分布 (19)3.5.2 击穿电场的讨论 (20)3.5.3 宽频带内驻波比的求解 (20)4 用HFSS辅助设计GTEM小室高压接头及连接器的优化 (22)4.1有限元方法以及HFSS概述 (22)4.1.1 有限元方法原理 (22)4.1.2分片插值与基函数的选取 (24)4.1.3 Helmholtz方程的有限元解 (26)4.1.4 电磁场有限元计算软件HFSS介绍 (29)4.2 GTEM小室高压接头的设计 (29)4.2.1 高压接头的初设计 (29)4.2.2 用HFSS对结构尺寸优化 (29)4.3 GTEM小室连接器的优化 (31)致谢 (38)ABSTRACT (39)Key words (39)千兆赫兹横电磁波室高压连接器的设计摘要：为了提高GTEM 传输室的耐高压能力,并保证良好的传输特性,对其馈电接头进行了优化设计。

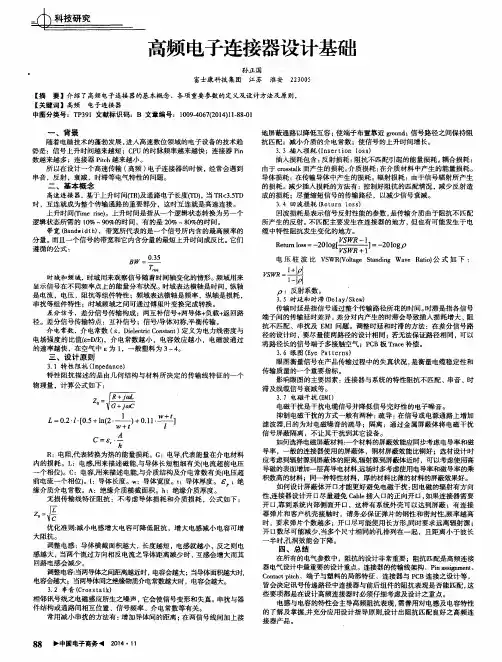

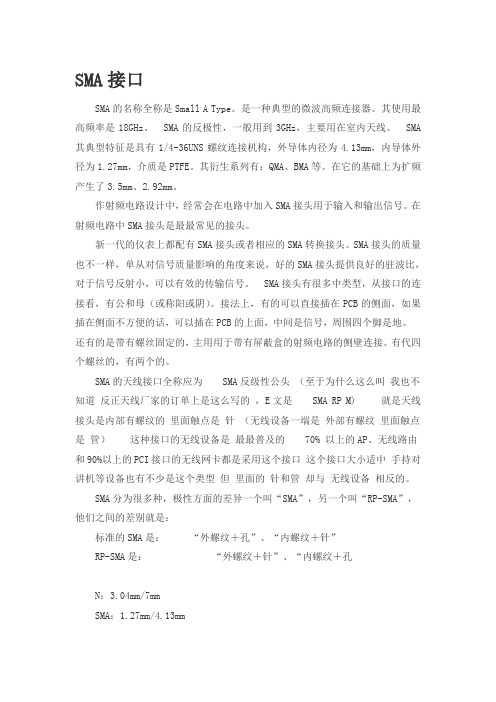

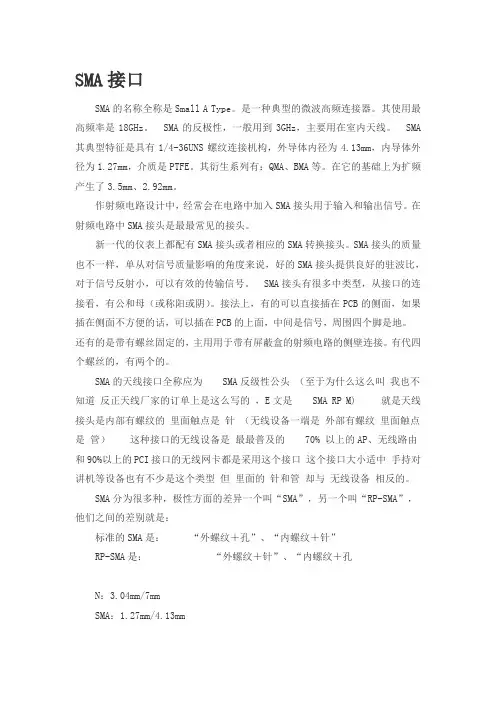

SMA接口SMA的名称全称是Small A Type。

是一种典型的微波高频连接器。

其使用最高频率是18GHz。

SMA的反极性，一般用到3GHz，主要用在室内天线。

SMA其典型特征是具有1/4-36UNS螺纹连接机构，外导体内径为4.13mm，内导体外径为1.27mm，介质是PTFE。

其衍生系列有：QMA、BMA等。

在它的基础上为扩频产生了3.5mm、2.92mm。

作射频电路设计中，经常会在电路中加入SMA接头用于输入和输出信号。

在射频电路中SMA接头是最最常见的接头。

新一代的仪表上都配有SMA接头或者相应的SMA转换接头。

SMA接头的质量也不一样，单从对信号质量影响的角度来说，好的SMA接头提供良好的驻波比，对于信号反射小，可以有效的传输信号。

SMA接头有很多中类型，从接口的连接看，有公和母（或称阳或阴）。

接法上，有的可以直接插在PCB的侧面，如果插在侧面不方便的话，可以插在PCB的上面，中间是信号，周围四个脚是地。

还有的是带有螺丝固定的，主用用于带有屏蔽盒的射频电路的侧壁连接。

有代四个螺丝的，有两个的。

SMA的天线接口全称应为 SMA反级性公头（至于为什么这么叫我也不知道反正天线厂家的订单上是这么写的，E文是 SMA RP M) 就是天线接头是内部有螺纹的里面触点是针（无线设备一端是外部有螺纹里面触点是管）这种接口的无线设备是最最普及的 70% 以上的AP、无线路由和90%以上的PCI接口的无线网卡都是采用这个接口这个接口大小适中手持对讲机等设备也有不少是这个类型但里面的针和管却与无线设备相反的。

SMA分为很多种，极性方面的差异一个叫“SMA”，另一个叫“RP-SMA”，他们之间的差别就是：标准的SMA是：“外螺纹＋孔”、“内螺纹＋针”RP-SMA是：“外螺纹＋针”、“内螺纹＋孔N：3.04mm/7mmSMA：1.27mm/4.13mm。

适用于高频电路的连接装置设计与优化随着无线通信技术的快速发展，高频电路已经成为现代通信领域中不可或缺的一部分。

连接装置设计与优化在高频电路中起着至关重要的作用。

本文将探讨适用于高频电路的连接装置设计与优化的相关要点，并提出一些实用的设计方案。

一、连接装置的重要性连接装置是高频电路中用于传输信号与电力的关键组件。

它承担着信号传递和能量传输的双重功能。

连接装置的设计与优化对于高频电路的整体性能和稳定性至关重要。

二、连接装置设计原则1. 信号传输质量：连接装置应能够保持信号的纯净度和稳定性，减小信号损耗和失真。

因此，选择合适的连接器与电缆对于高频信号的传输非常重要。

2. 阻抗匹配：连接装置与高频电路之间的阻抗匹配是确保信号传输的关键。

理想情况下，连接装置应具有与高频电路相匹配的阻抗。

3. 抗干扰性：高频电路通常存在干扰源，如电磁辐射、射频干扰等。

连接装置在设计过程中应考虑减小对干扰的敏感性，保证高频电路的稳定性和可靠性。

三、连接装置设计方案1. 选择合适的连接器：对于高频电路的连接装置，选择合适的连接器是至关重要的。

一般来说，应选择带宽较大，频响特性好且易于焊接的连接器。

同时，连接器的设计应尽量减小插损和反射损耗，以确保信号传输的质量。

2. 优化电缆设计：电缆是连接装置中另一个重要组成部分。

优化电缆的设计可以降低传输损耗和信号失真。

合理选择电缆材料和结构，并对电缆的长度进行合理的控制，可有效提高信号的传输质量。

3. 阻抗匹配技术：由于连接装置与高频电路之间的阻抗不匹配会导致信号反射和功率损耗，因此阻抗匹配技术非常关键。

使用匹配元件，如衰减器、铁氧体环、折线等可以有效实现阻抗匹配，以提高信号传输效率。

4. 确保连接稳定性：高频电路对连接装置的稳定性有很高的要求。

设计中应考虑使用固定连接器、减少接合点、加强连接的牢固性等措施，以确保连接的稳定性和可靠性。

四、连接装置优化方法1. 使用仿真工具：利用电磁场仿真工具，如Ansys HFSS、CST Studio等，可以对连接装置进行全面的模拟和优化。

50欧高频同轴电缆的射频连接器和接头设计射频连接器和接头是50欧高频同轴电缆中至关重要的组成部分。

它们的设计直接影响到电缆的信号传输质量和性能。

在设计过程中，我们需要考虑连接器和接头的特性阻抗、频率范围、材料选择以及机械结构等方面。

本文将从这几个方面详细介绍设计高频同轴电缆的射频连接器和接头的要点。

首先，特性阻抗是射频连接器和接头设计的重要参数。

当信号从一个媒介传输到另一个媒介时，特性阻抗的匹配至关重要，以确保信号的完美传输。

对于50欧高频同轴电缆，我们需要选择特性阻抗为50欧的连接器和接头。

这样才能保证信号在传输过程中不会发生反射和衰减，从而保证信号传输的稳定性和可靠性。

其次，频率范围是另一个需要考虑的因素。

不同的射频连接器和接头有不同的频率范围。

对于50欧高频同轴电缆，我们需要选择能够在高频范围内工作的连接器和接头。

这样才能满足电缆传输信号的需求。

一般来说，常见的高频同轴电缆连接器和接头可以覆盖从DC到18 GHz的频率范围，但也有一些可以扩展到更高的频率范围。

材料选择也是设计射频连接器和接头时需要考虑的重要因素之一。

连接器和接头的材料对信号传输的影响非常大。

常见的材料包括不锈钢、黄铜、铜合金和塑料等。

不同的材料有不同的特性，如导电性、机械强度和耐腐蚀性等。

在选择材料时，我们需要根据具体的应用场景来综合考虑各个方面的影响，并选择最适合的材料。

另外，机械结构也是射频连接器和接头设计的重要方面。

连接器和接头的机械结构不仅需要满足信号传输的要求，还需要方便安装和拆卸。

一般来说，高频同轴电缆的连接器和接头采用螺纹结构，这样可以确保连接的稳固性和可靠性。

此外，还需要考虑连接器和接头的尺寸和重量。

连接器和接头应尽可能小巧轻盈，以适应不同的应用场景。

除了上述要点，还有一些其他的设计考虑因素，如防水性能、温度范围和可靠性等。

在设计射频连接器和接头时，我们需要综合考虑这些因素，以确保连接器和接头能够满足具体的应用需求。
