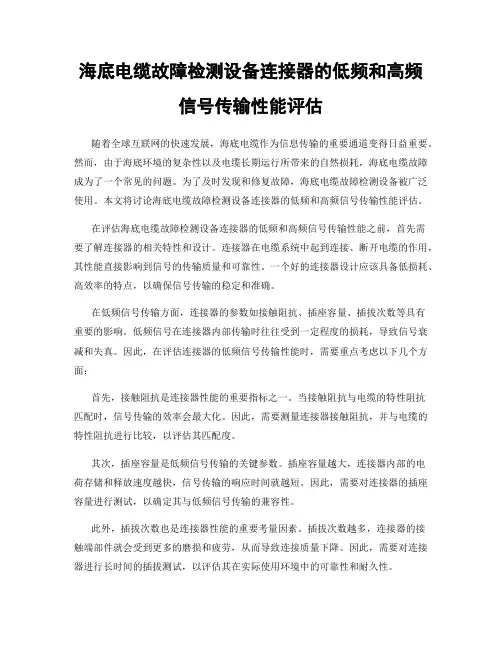

海底电缆故障检测设备连接器的低频和高频信号传输性能评估随着全球互联网的快速发展，海底电缆作为信息传输的重要通道变得日益重要。

然而，由于海底环境的复杂性以及电缆长期运行所带来的自然损耗，海底电缆故障成为了一个常见的问题。

为了及时发现和修复故障，海底电缆故障检测设备被广泛使用。

本文将讨论海底电缆故障检测设备连接器的低频和高频信号传输性能评估。

在评估海底电缆故障检测设备连接器的低频和高频信号传输性能之前，首先需要了解连接器的相关特性和设计。

连接器在电缆系统中起到连接、断开电缆的作用，其性能直接影响到信号的传输质量和可靠性。

一个好的连接器设计应该具备低损耗、高效率的特点，以确保信号传输的稳定和准确。

在低频信号传输方面，连接器的参数如接触阻抗、插座容量、插拔次数等具有重要的影响。

低频信号在连接器内部传输时往往受到一定程度的损耗，导致信号衰减和失真。

因此，在评估连接器的低频信号传输性能时，需要重点考虑以下几个方面：首先，接触阻抗是连接器性能的重要指标之一。

当接触阻抗与电缆的特性阻抗匹配时，信号传输的效率会最大化。

因此，需要测量连接器接触阻抗，并与电缆的特性阻抗进行比较，以评估其匹配度。

其次，插座容量是低频信号传输的关键参数。

插座容量越大，连接器内部的电荷存储和释放速度越快，信号传输的响应时间就越短。

因此，需要对连接器的插座容量进行测试，以确定其与低频信号传输的兼容性。

此外，插拔次数也是连接器性能的重要考量因素。

插拔次数越多，连接器的接触端部件就会受到更多的磨损和疲劳，从而导致连接质量下降。

因此，需要对连接器进行长时间的插拔测试，以评估其在实际使用环境中的可靠性和耐久性。

除了低频信号传输性能评估，高频信号传输也是连接器性能的关键方面。

高频信号通常用于传输大量的数据和高质量的音频/视频信号，要求连接器能够提供较高的频率和带宽。

在评估连接器的高频信号传输性能时，需要重点考虑以下几个方面：首先，频率响应是连接器在高频信号传输中的重要指标之一。

电缆的阻抗本文准备解释清楚传输线和电缆感应的一些细节，只是此课题的摘要介绍。

如果您希望很好地使用传输线，比如同轴电缆什么的，就是时候买一本相关课题的书籍。

什么是理想的书籍取决于您物理学或机电工程，当然还少不了数学方面的底蕴。

什么是电缆的阻抗，什么时候用到它？首先要知道的是某个导体在射频频率下的工作特性和低频下大相径庭。

当导体的长度接近承载信号的1/10波长的时候，good o1风格的电路分析法则就不能在使用了。

这时该轮到电缆阻抗和传输线理论粉墨登场了。

传输线理论中的一个重要的原则是源阻抗必须和负载阻抗相同，以使功率转移达到最大化，并使目的设备端的信号反射最小化。

在现实中这通常意味源阻抗和电缆阻抗相同，而且在电缆终端的接收设备的阻抗也相同。

电缆阻抗是如何定义的？电缆的特性阻抗是电缆中传送波的电场强度和磁场强度之比。

（伏特/米）/（安培/米）=欧姆 欧姆定律表明，如果在一对端子上施加电压（E），此电路中测量到电流（I），则可以用下列等式确定阻抗的大小，这个公式总是成立：Z = E / I无论是直流或者是交流的情况下，这个关系都保持成立。

特性阻抗一般写作Z0（Z零）。

如果电缆承载的是射频信号，并非正弦波，Z0还是等于电缆上的电压和导线中的电流比。

所以特性阻抗由下面的公式定义：Z0 = E / I电压和电流是有电缆中的感抗和容抗共同决定的。

所以特性阻抗公式可以被写成后面这个形式：其中R=该导体材质（在直流情况下）一个单位长度的电阻率，欧姆G=单位长度的旁路电导系数（绝缘层的导电系数），欧姆j=只是个符号，指明本项有一个+90'的相位角（虚数）π=3.1416L=单位长度电缆的电感量c=单位长度电缆的电容量注：线圈的感抗等于XL=2πfL，电容的容抗等于XC=1/2πfL。

从公式看出，特性阻抗正比于电缆的感抗和容抗的平方根。

对于电缆一般所使用的绝缘材料来说，和2πfc相比，G微不足道可以忽略。

在低频情况，和R 相比2πfL微不足道可以忽略，所以在低频时，可以使用下面的等式：注：原文这里是Zo = sqrt ( R / (j * 2 * pi * f * L))应该是有个笔误。

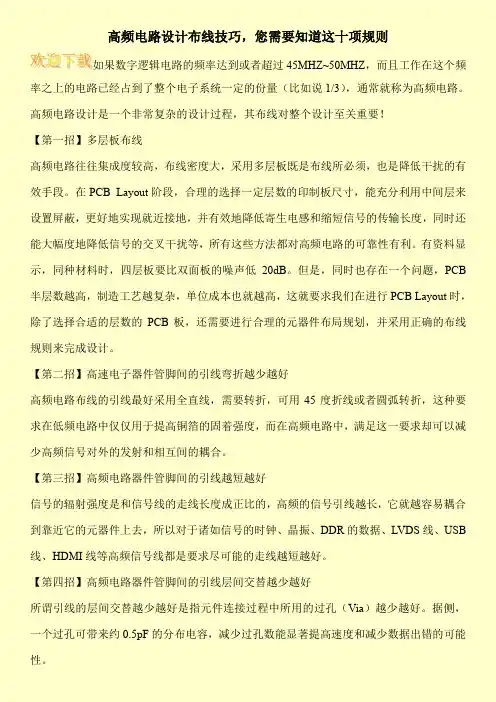

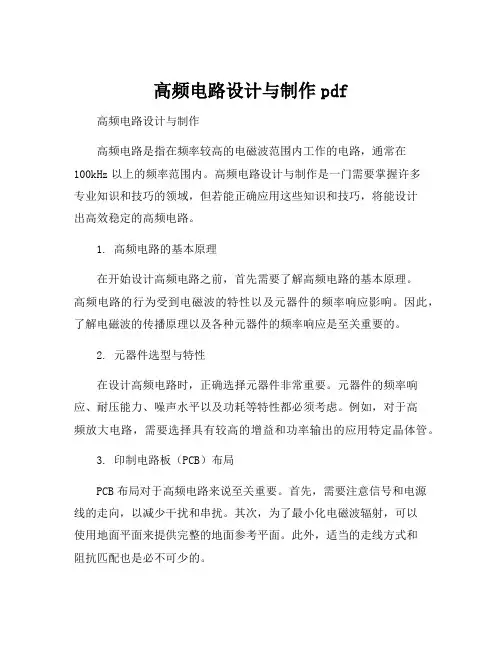

高频电路设计布线技巧，您需要知道这十项规则如果数字逻辑电路的频率达到或者超过45MHZ~50MHZ，而且工作在这个频率之上的电路已经占到了整个电子系统一定的份量（比如说1/3），通常就称为高频电路。

高频电路设计是一个非常复杂的设计过程，其布线对整个设计至关重要！【第一招】多层板布线高频电路往往集成度较高，布线密度大，采用多层板既是布线所必须，也是降低干扰的有效手段。

在PCB Layout阶段，合理的选择一定层数的印制板尺寸，能充分利用中间层来设置屏蔽，更好地实现就近接地，并有效地降低寄生电感和缩短信号的传输长度，同时还能大幅度地降低信号的交叉干扰等，所有这些方法都对高频电路的可靠性有利。

有资料显示，同种材料时，四层板要比双面板的噪声低20dB。

但是，同时也存在一个问题，PCB 半层数越高，制造工艺越复杂，单位成本也就越高，这就要求我们在进行PCB Layout时，除了选择合适的层数的PCB板，还需要进行合理的元器件布局规划，并采用正确的布线规则来完成设计。

【第二招】高速电子器件管脚间的引线弯折越少越好高频电路布线的引线最好采用全直线，需要转折，可用45度折线或者圆弧转折，这种要求在低频电路中仅仅用于提高铜箔的固着强度，而在高频电路中，满足这一要求却可以减少高频信号对外的发射和相互间的耦合。

【第三招】高频电路器件管脚间的引线越短越好信号的辐射强度是和信号线的走线长度成正比的，高频的信号引线越长，它就越容易耦合到靠近它的元器件上去，所以对于诸如信号的时钟、晶振、DDR的数据、LVDS线、USB 线、HDMI线等高频信号线都是要求尽可能的走线越短越好。

【第四招】高频电路器件管脚间的引线层间交替越少越好所谓引线的层间交替越少越好是指元件连接过程中所用的过孔（Via）越少越好。

据侧，一个过孔可带来约0.5pF的分布电容，减少过孔数能显著提高速度和减少数据出错的可能性。

【第五招】注意信号线近距离平行走线引入的串扰高频电路布线要注意信号线近距离平行走线所引入的串扰，串扰是指没有直接连接的信号线之间的耦合现象。

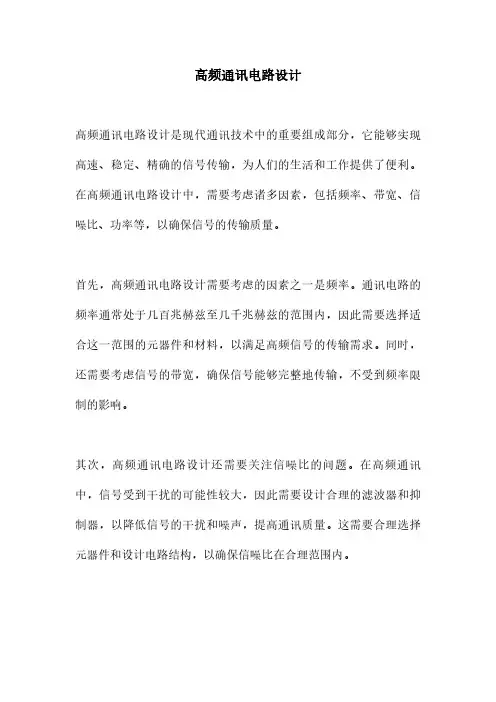

高频通讯电路设计
高频通讯电路设计是现代通讯技术中的重要组成部分，它能够实现高速、稳定、精确的信号传输，为人们的生活和工作提供了便利。

在高频通讯电路设计中，需要考虑诸多因素，包括频率、带宽、信噪比、功率等，以确保信号的传输质量。

首先，高频通讯电路设计需要考虑的因素之一是频率。

通讯电路的频率通常处于几百兆赫兹至几千兆赫兹的范围内，因此需要选择适合这一范围的元器件和材料，以满足高频信号的传输需求。

同时，还需要考虑信号的带宽，确保信号能够完整地传输，不受到频率限制的影响。

其次，高频通讯电路设计还需要关注信噪比的问题。

在高频通讯中，信号受到干扰的可能性较大，因此需要设计合理的滤波器和抑制器，以降低信号的干扰和噪声，提高通讯质量。

这需要合理选择元器件和设计电路结构，以确保信噪比在合理范围内。

另外，在高频通讯电路设计中，功率也是一个重要的考量因素。

高频信号传输需要较大的功率支持，因此需要设计合理的功率放大器和功率调节器，以确保信号传输的稳定和可靠。

综上所述，高频通讯电路设计是一项复杂而重要的工作。

在这一过程中，需要综合考虑频率、带宽、信噪比、功率等多个因素，以确保通讯信号的稳定、高效传输。

随着通讯技术的不断发展，高频通讯电路设计也将不断创新和完善，为人们的通讯生活带来更多便利和可能。

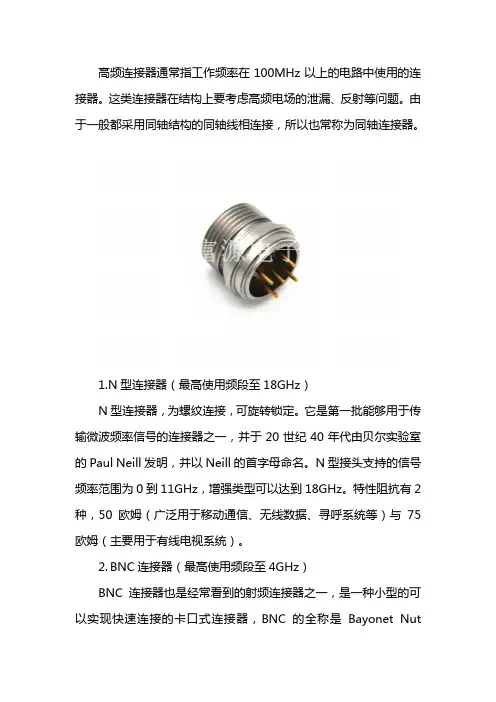

高频连接器通常指工作频率在100MHz以上的电路中使用的连接器。

这类连接器在结构上要考虑高频电场的泄漏、反射等问题。

由于一般都采用同轴结构的同轴线相连接，所以也常称为同轴连接器。

1.N型连接器（最高使用频段至18GHz）N型连接器，为螺纹连接，可旋转锁定。

它是第一批能够用于传输微波频率信号的连接器之一，并于20世纪40年代由贝尔实验室的Paul Neill发明，并以Neill的首字母命名。

N型接头支持的信号频率范围为0到11GHz，增强类型可以达到18GHz。

特性阻抗有2种，50欧姆（广泛用于移动通信、无线数据、寻呼系统等）与75欧姆（主要用于有线电视系统）。

2.BNC连接器（最高使用频段至4GHz）BNC连接器也是经常看到的射频连接器之一，是一种小型的可以实现快速连接的卡口式连接器，BNC的全称是Bayonet NutConnector（卡扣配合型连接器，这个名称形象地描述了这种接头外形），最初BNC的含义（Bayonet Neill–Concelman）其实是来自于2位发明者，Paul Neill与Carl Concelman的姓的首字母，Paul Neill同时也是N型连接器的发明者。

BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中，早期的计算机网络也曾使用BNC连接器。

BNC接头支持的信号频率范围为0到4GHz。

特性阻抗有2种：50欧姆与75欧姆。

BNC连接器包括：BNC-T型头，用于连接计算机网卡和网络中的缆线BNC桶型连接器，用于把两条细缆连接成一条更长的缆线BNC缆线连接器，用于焊接或拧接在缆线的端部BNC终端器，用于防止信号到达电缆断口后反射回来产生干扰。

终端器是一种特殊的连接器，内部有一个精心选择的匹配网络电缆特性的电阻。

每一个终端器必须接地。
