的高频射频连接器介绍

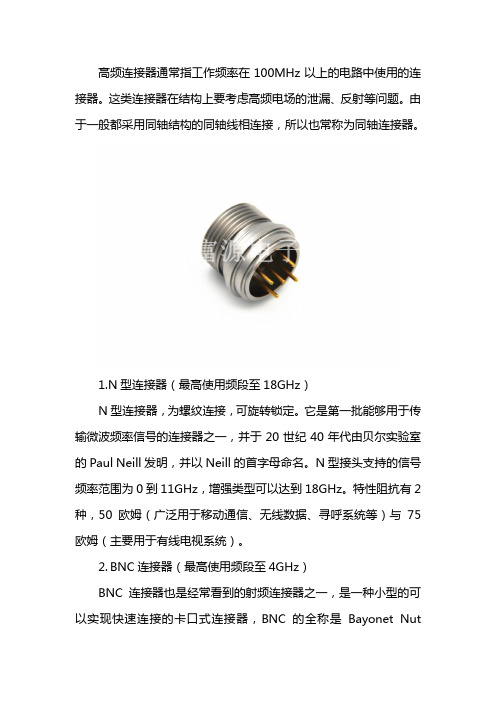

高频连接器通常指工作频率在100MHz以上的电路中使用的连接器。

这类连接器在结构上要考虑高频电场的泄漏、反射等问题。

由于一般都采用同轴结构的同轴线相连接，所以也常称为同轴连接器。

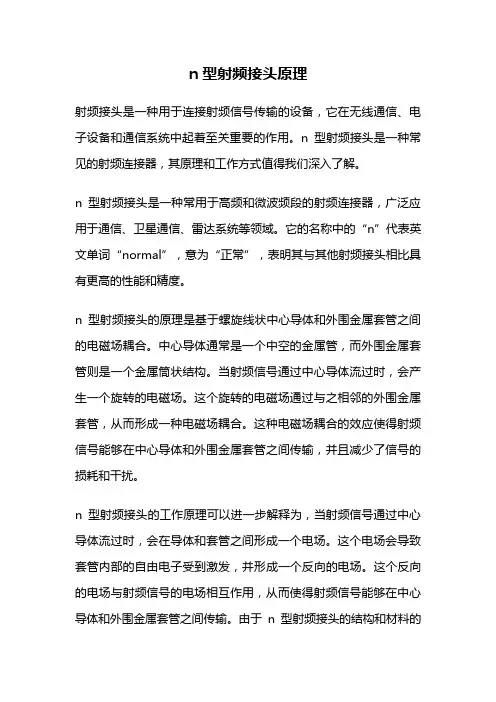

1.N型连接器（最高使用频段至18GHz）N型连接器，为螺纹连接，可旋转锁定。

它是第一批能够用于传输微波频率信号的连接器之一，并于20世纪40年代由贝尔实验室的Paul Neill发明，并以Neill的首字母命名。

N型接头支持的信号频率范围为0到11GHz，增强类型可以达到18GHz。

特性阻抗有2种，50欧姆（广泛用于移动通信、无线数据、寻呼系统等）与75欧姆（主要用于有线电视系统）。

2.BNC连接器（最高使用频段至4GHz）BNC连接器也是经常看到的射频连接器之一，是一种小型的可以实现快速连接的卡口式连接器，BNC的全称是Bayonet NutConnector（卡扣配合型连接器，这个名称形象地描述了这种接头外形），最初BNC的含义（Bayonet Neill–Concelman）其实是来自于2位发明者，Paul Neill与Carl Concelman的姓的首字母，Paul Neill同时也是N型连接器的发明者。

BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中，早期的计算机网络也曾使用BNC连接器。

BNC接头支持的信号频率范围为0到4GHz。

特性阻抗有2种：50欧姆与75欧姆。

BNC连接器包括：BNC-T型头，用于连接计算机网卡和网络中的缆线BNC桶型连接器，用于把两条细缆连接成一条更长的缆线BNC缆线连接器，用于焊接或拧接在缆线的端部BNC终端器，用于防止信号到达电缆断口后反射回来产生干扰。

终端器是一种特殊的连接器，内部有一个精心选择的匹配网络电缆特性的电阻。

每一个终端器必须接地。

蚌埠富源电子科技有限责任公司是一家专业从事金属—玻璃封装类产品的研发、生产和销售的高科技企业。

目前已开发出的主要产品有密封连接器、金属封装外壳、传感器基座、锂电池盖组、大功率LED灯支架等五大类几百种产品，广泛应用于航空、航天、雷达、船舶、医疗、高档汽车等领域，产品已销往国内大型军工企业及欧美发到国家的民用航空航天厂家。

射频（RF）连接器应用指南RF Connector Interface Styles and Applications（射频连接器的界面类型及其应用）尽管多数类型的连接器可用于微波频段，但同轴连接器常常被称为是"RF" 连接器。

"RF"（Radio Frequency）通常是指频率在MHz的频段内，而微波的频率大于1GHz。

同轴连接器是根据它们的物理尺寸和电缆的兼容性进行分类。

同轴连接器的分类如下：Standard(标准型) Miniature(小型)Sub-Miniature（超小型） Micro-Miniature（微型）一般而言，这些同轴连接器都是在1930年至1980年之间开发设计的。

在早期，同轴电缆的直径比目前所使用的大多数电缆的直径大得多。

因此，STANDARD系列包含了较大的、早期的设计，而Sub-Miniature 和Micro-Miniature系列包含了较小的、近期的设计。

Johnson Components的规格是Sub-Miniature 和Micro- Miniature 的的系列，以及Cambridge Product 生产线有商业的Miniature系列的连接器。

接下来的几页，将会介绍每个系列的常用的同轴连接器及它们的典型应用。

Standard(标准型) :UHFUHF 连接器是由E. Clark Quackenbush of Amphenol 在1930年发明的，它用在无线电广播工业中，此类插头版本的UHF连接器通常被称做PL-259连接器，这是它的军用元件的序号名称。

UHF 连接器是螺纹连接界面同时它的特性阻抗不确定。

由于它的特性阻抗不确定，因此UFH连接器适用的频率有限，最多至300MHz，且价格通常较低廉。

UHF 连接器常常用于低频通讯设备，例如CB无线电及公共地址系统。

NN型连接器由贝尔实验室的Paul Neill 发明及命名，这是第一个能正确的传输微波信号的连接器。

射频射频连接器的基本结构及产品介绍连接器的基本结构及产品介绍典型型号典型型号：：N 型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。

(IEC169-16)BNC 型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。

(IEC169-8)TNC 型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-17)SMA 型：外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-15)SMB 型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。

(IEC169-10)SMC 型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-9)SSMA 型：外导体内径为2.79mm(0.11英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-18)SSMB 型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。

(IEC169-19)SSMC 型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-20)SC 型（SC-A 和SC-B 型）：外导体内径为9.5mm(0.374英寸)、特性阻抗50Ω的螺纹式(两种型号有不同类型连接螺纹)射频同轴连接器。

(IEC169-21)APC7型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω的精密中型射频同轴连接器。

(IEC457-2)APC3.5型（3.5mm）：外导体内径为3.5mm(0.138英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-23K 型（2.92mm）：外导体内径为2.92mm(0.115英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

常见天线接头介绍天线是电磁波的一种辐射和接收装置，用于将电磁波的能量从传输介质（如电缆）转化为自由空间中的辐射电磁波，或者将自由空间中的辐射电磁波转化为传输介质上的能量。

天线接头是将天线与其工作频段内的设备连接的接口，它的质量和性能直接影响着天线的工作效果。

1. SMA接头（SubMiniature version A）:SMA接头是一种小型的RF接头，常用于高频应用中，特别适用于微波领域。

它有两种形式，分别称为SMA-J（针）和SMA-K（孔）。

SMA接头的特点是接触可靠、耐腐蚀、可重复连接和可分离。

因此，在频率范围高达18GHz的应用中，SMA接头的使用非常普遍。

2.N型接头:N型接头是一种常用于射频和微波领域的接头。

它具有较大的尺寸，适用于高功率的应用。

N型接头用于频率范围从DC到11GHz的应用，常见于无线通信和广播系统中。

N型接头的特点是抗干扰性好、操作简便、连接牢固可靠。

3. BNC接头（Bayonet Neill–Concelman）:BNC接头是一种常见的低频电子信号接头，常见于低频信号传输和测试仪器中。

BNC接头使用两个固定销子进行连接，因此连接速度快、牢固可靠。

它广泛应用于电视、视频、监控和计算机网络等领域。

4. TNC接头（Threaded Neill–Concelman）:TNC接头是一种在射频和微波领域中常用的连接器。

它是BNC接头的改进型，具有类似的特点，但增加了螺纹连接机构，以提供更牢固的连接。

因此，TNC接头通常用于需要频繁连接和分离的应用中。

5. SMA-APC接头（Angle Polished Connector）:SMA-APC接头是一种应用于光纤通信领域的接头，常用于光纤设备间的连接。

它的光纤接触面经过斜面抛光，可以减少信号的反射损耗，提高光纤连接的质量。

SMA-APC接头具有精确的连接性能和稳定的连接质量，广泛应用于光纤通信系统中。

总结:天线接头是将天线与设备连接的接口，对天线的工作效果有直接影响。

50欧高频同轴电缆的射频连接器和接头设计射频连接器和接头是50欧高频同轴电缆中至关重要的组成部分。

它们的设计直接影响到电缆的信号传输质量和性能。

在设计过程中，我们需要考虑连接器和接头的特性阻抗、频率范围、材料选择以及机械结构等方面。

本文将从这几个方面详细介绍设计高频同轴电缆的射频连接器和接头的要点。

首先，特性阻抗是射频连接器和接头设计的重要参数。

当信号从一个媒介传输到另一个媒介时，特性阻抗的匹配至关重要，以确保信号的完美传输。

对于50欧高频同轴电缆，我们需要选择特性阻抗为50欧的连接器和接头。

这样才能保证信号在传输过程中不会发生反射和衰减，从而保证信号传输的稳定性和可靠性。

其次，频率范围是另一个需要考虑的因素。

不同的射频连接器和接头有不同的频率范围。

对于50欧高频同轴电缆，我们需要选择能够在高频范围内工作的连接器和接头。

这样才能满足电缆传输信号的需求。

一般来说，常见的高频同轴电缆连接器和接头可以覆盖从DC到18 GHz的频率范围，但也有一些可以扩展到更高的频率范围。

材料选择也是设计射频连接器和接头时需要考虑的重要因素之一。

连接器和接头的材料对信号传输的影响非常大。

常见的材料包括不锈钢、黄铜、铜合金和塑料等。

不同的材料有不同的特性，如导电性、机械强度和耐腐蚀性等。

在选择材料时，我们需要根据具体的应用场景来综合考虑各个方面的影响，并选择最适合的材料。

另外，机械结构也是射频连接器和接头设计的重要方面。

连接器和接头的机械结构不仅需要满足信号传输的要求，还需要方便安装和拆卸。

一般来说，高频同轴电缆的连接器和接头采用螺纹结构，这样可以确保连接的稳固性和可靠性。

此外，还需要考虑连接器和接头的尺寸和重量。

连接器和接头应尽可能小巧轻盈，以适应不同的应用场景。

除了上述要点，还有一些其他的设计考虑因素，如防水性能、温度范围和可靠性等。

在设计射频连接器和接头时，我们需要综合考虑这些因素，以确保连接器和接头能够满足具体的应用需求。

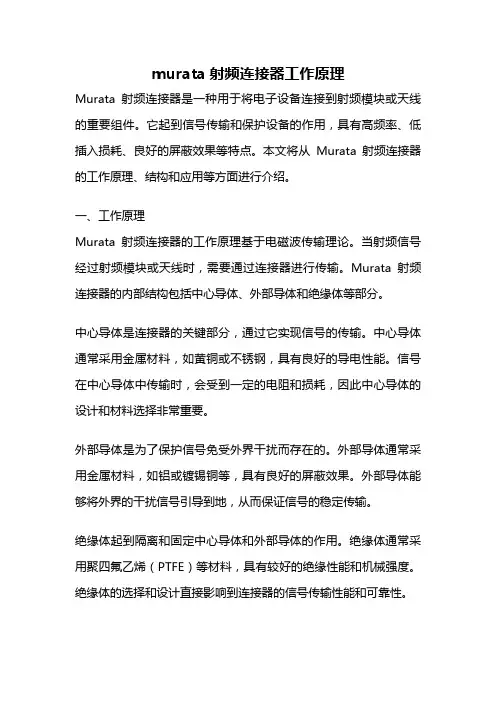

murata射频连接器工作原理Murata射频连接器是一种用于将电子设备连接到射频模块或天线的重要组件。

它起到信号传输和保护设备的作用，具有高频率、低插入损耗、良好的屏蔽效果等特点。

本文将从Murata射频连接器的工作原理、结构和应用等方面进行介绍。

一、工作原理Murata射频连接器的工作原理基于电磁波传输理论。

当射频信号经过射频模块或天线时，需要通过连接器进行传输。

Murata射频连接器的内部结构包括中心导体、外部导体和绝缘体等部分。

中心导体是连接器的关键部分，通过它实现信号的传输。

中心导体通常采用金属材料，如黄铜或不锈钢，具有良好的导电性能。

信号在中心导体中传输时，会受到一定的电阻和损耗，因此中心导体的设计和材料选择非常重要。

外部导体是为了保护信号免受外界干扰而存在的。

外部导体通常采用金属材料，如铝或镀锡铜等，具有良好的屏蔽效果。

外部导体能够将外界的干扰信号引导到地，从而保证信号的稳定传输。

绝缘体起到隔离和固定中心导体和外部导体的作用。

绝缘体通常采用聚四氟乙烯（PTFE）等材料，具有较好的绝缘性能和机械强度。

绝缘体的选择和设计直接影响到连接器的信号传输性能和可靠性。

二、结构和类型Murata射频连接器的结构多样，常见的有同轴连接器、微波连接器和板上连接器等。

它们根据应用需求和接口标准的不同，具有不同的外形和尺寸。

同轴连接器是最常见的一种连接器类型，它由内导体、绝缘体、外导体和外壳组成。

内导体和外导体之间通过绝缘体隔开，从而实现信号的传输和屏蔽。

同轴连接器常用于电视、通信设备和测试仪器等领域。

微波连接器是一种高频连接器，适用于频率范围较宽的应用。

它通常采用特殊的结构设计和材料选择，以满足高频信号传输的需求。

微波连接器常用于雷达、卫星通信和无线基站等领域。

板上连接器是一种直接焊接在电路板上的连接器，它能够节省空间并提高整体性能。

板上连接器通常采用SMT（表面贴装技术）工艺进行安装，具有良好的可靠性和电气性能。

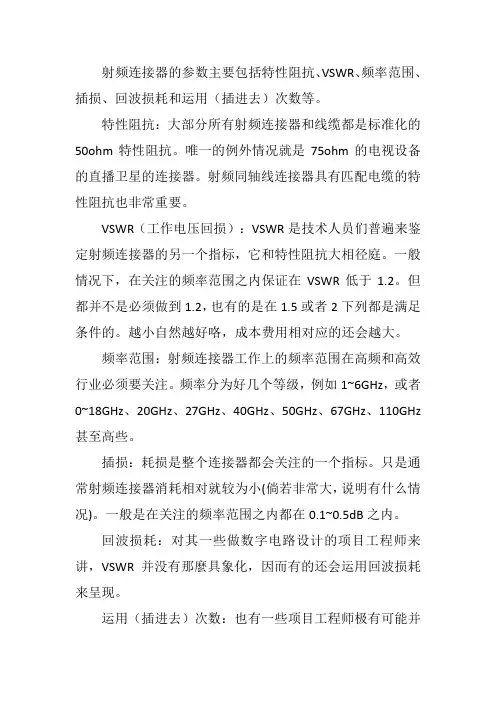

射频连接器的参数主要包括特性阻抗、VSWR、频率范围、插损、回波损耗和运用（插进去）次数等。

特性阻抗：大部分所有射频连接器和线缆都是标准化的50ohm特性阻抗。

唯一的例外情况就是75ohm的电视设备的直播卫星的连接器。

射频同轴线连接器具有匹配电缆的特性阻抗也非常重要。

VSWR（工作电压回损）：VSWR是技术人员们普遍来鉴定射频连接器的另一个指标，它和特性阻抗大相径庭。

一般情况下，在关注的频率范围之内保证在VSWR低于1.2。

但都并不是必须做到1.2，也有的是在1.5或者2下列都是满足条件的。

越小自然越好咯，成本费用相对应的还会越大。

频率范围：射频连接器工作上的频率范围在高频和高效行业必须要关注。

频率分为好几个等级，例如1~6GHz，或者0~18GHz、20GHz、27GHz、40GHz、50GHz、67GHz、110GHz 甚至高些。

插损：耗损是整个连接器都会关注的一个指标。

只是通常射频连接器消耗相对就较为小(倘若非常大，说明有什么情况)。

一般是在关注的频率范围之内都在0.1~0.5dB之内。

回波损耗：对其一些做数字电路设计的项目工程师来讲，VSWR并没有那麼具象化，因而有的还会运用回波损耗来呈现。

运用（插进去）次数：也有一些项目工程师极有可能并不太关注连接器的运用次数。

这种运用次数通常认为是插进去几次以后，连接器的特点就发生改变了。

通常射频连接器的插进去频率是500或1000次，会出现要求更多。

倘若要对这一做些试验，那就需要在特定扭矩/扭距下开展，否则难以保证这种运用次数的要求。

采用完的连接器一般都是没有做到过这种次数，很有可能能运用过100次或者200次，內部芯早就形变了，因为总是会有极有可能插歪或者用劲过大且晃动。

以上信息仅供参考，具体参数可能会因产品类型和用途而异。

如需更准确的信息，建议咨询专业人士或查阅相关文献。
