(完整版)JW-4G接触网作业车

JW-4型接触网作业车运用作业指导书版本号：2015011. 作业项目名称2. 作业内容范围本指导书适用于徐州供电段管内JW-4型接触网作业车的检查、保养、操作以及应急处理。

3. 编制（修订）文件依据《接触网作业车管理规则》4. 人员工具材料及图纸资料要求4.1. JW-4型接触网作业车。

4.2.司机、副司机共2人。

4.3.随车工具一套，摄像手电1只，用于检查作业；乘务通1台，用于故障处理时的资料存放和指导。

5. 安全风险预想及卡控措施5.1.安全风险预想5.1.1.平台检查中存在高空坠落的危险。

5.1.2.检查车底部位，易发生碰头、摔倒的危险。

5.1.3.检查传动部件时，有发生挤、刮的危险。

5.1.4.动车时，二人配合不当存在着人身伤害的危险。

5.2. 卡控措施5.2.1.检查平台等高空作业要做到站稳、抓牢，上下车及平台不得背向车体上下。

5.2.2.按规定配带劳动防护用品，注意地沟的清洁，有漏油处所要及时清理。

5.2.3.不要用手和锤触碰运行中的部件。

5.2.4.起机、动车时要高声呼唤，确认人员处于安全地带时再动车。

6. 作业内容6.1 JW-4型接触网作业车检查程序JW-4型接触网维修作业车采用1A-A1四轴结构，主要由动力及传动系统、走行部、电气系统、制动系统、液压系统及液压升降回转作业平台、随车起重机、检测装置（连东1034018选装）等组成，动力及传动系统采用重庆康明斯NTC-290型柴油发动机和富勒RT-11509C型变速箱。

针对此类型的车辆，作业车检查程序如下：JW-4接触网作业车检查程序及标准6.2. JW-4接触网作业车行驶操作6.2.1. 行驶前的准备工作6.2.1.1.闭合电源总开关(在Ⅰ位端主司机椅左侧地板)，将电源转换开关扳至正确位置。

（图1为断开位，图2为闭合位，顺时针为开）图1.断开位图2.闭合位6.2.1.2.起动发动机：把变速杆放在空档位置，手油门置于适当位置，然后扭动点火钥匙进行起动，如10秒内不能起动，应松开重新进行第二次起动。

编号：STGZ/HZ-G009-2015版本号：2015JW-4G型接触网作业车运用作业指导书编制：顾军审核：龚伟批准：吴根富2015-10-31 发布 2015-11-01 实施杭州供电段。

1欢迎下载修订记录JW-4G型接触网作业车运用作业指导书1 适用范围适用于JW-4G型接触网作业车乘务员岗位。

2 编制依据2.1《接触网作业车管理规则》（铁运【2009】71号）2.2《接触网作业车乘务员一次出乘作业标准》（供安设函【2014】100号）2.3《铁路技术管理规程》 (铁总科技【2014】172号)2.4《上海铁路局行车组织规则》（上铁师【2014】435号）2.5《高速铁路接触网作业车安全运用规定》（供安设函【2013】45号）2.6《接触网作业车》（中国铁道出版社）2.7《轨道车与接触网作业车专业知识培训教材》（西南交通大学出版社）3 作业内容范围3.1 JW-4G型接触网作业车检查程序JW-4G型接触网检修作业车采用液力传动形式，主要由车体、车架、转向架、动力传动装置、制动系统、液压系统、电气系统、自动调平的升降回转作业平台、车钩及缓冲装置等组成。

走行部采用两台两轴转向架，动力传动装置下悬，车辆前端设置司机室，后部设置带自动调平的升降回转作业平台。

针对此类型的车辆，作业车检查程序如下：3.2 JW-4G型接触网作业车检查内容及方法3.2.1前部检查3.2.1.1 端部①上大灯、雨刮器良好，瞭望窗玻璃无破损；②调车扶手、下大灯完整；③脚踏板焊接牢固；④排障器、扫石器安装牢固，排障器底面距轨面高度为90-130 mm ，扫石器橡胶板下缘距轨面为20～30mm。

⑤电源输出插座外观良好，电线无裸露。

3.2.1.2车钩车钩连接牢固无裂纹，钩与钩耳间隙≤6mm，钩耳孔与钩舌销孔直径磨耗≤2mm，钩舌销与销孔或钩耳孔间隙≤3mm；三态作用良好；车钩中心线距轨面高度880±10mm；车钩开度：闭锁位置最大为130mm,全开位置最大为250mm。

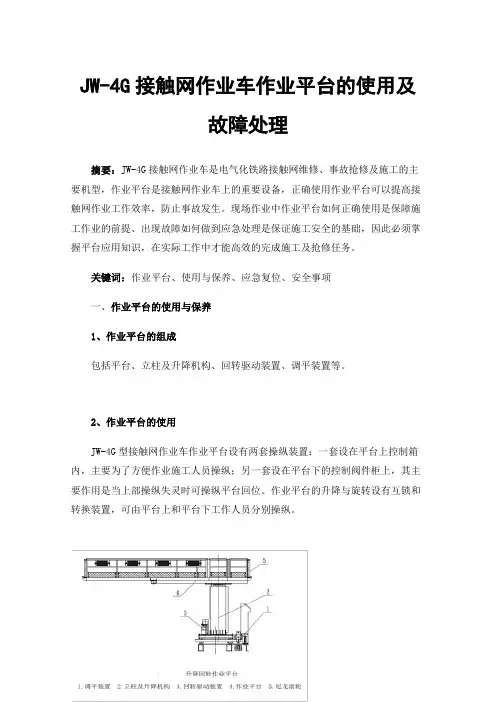

JW-4G接触网作业车作业平台的使用及故障处理摘要：JW-4G接触网作业车是电气化铁路接触网维修、事故抢修及施工的主要机型，作业平台是接触网作业车上的重要设备，正确使用作业平台可以提高接触网作业工作效率，防止事故发生。

现场作业中作业平台如何正确使用是保障施工作业的前提、出现故障如何做到应急处理是保证施工安全的基础，因此必须掌握平台应用知识，在实际工作中才能高效的完成施工及抢修任务。

关键词：作业平台、使用与保养、应急复位、安全事项一、作业平台的使用与保养1、作业平台的组成包括平台、立柱及升降机构、回转驱动装置、调平装置等。

2、作业平台的使用JW-4G型接触网作业车作业平台设有两套操纵装置：一套设在平台上控制箱内，主要为了方便作业施工人员操纵；另一套设在平台下的控制阀件柜上，其主要作用是当上部操纵失灵时可操纵平台回位。

作业平台的升降与旋转设有互锁和转换装置，可由平台上和平台下工作人员分别操纵。

升降回转作业平台的操纵程序如下：（1）闭合电源总开关，在操纵台启动发动机，打开“本端操作”开关，将发动机转速控制在1100r/min左右；打开操纵台上的“作业取力”开关。

（2）将下控制面板上的“作业控制转换”开关置于“平台下”位。

（3）将“平台升降”开关置于“上升”位，待作业平台升到一定高度（平台支承离开支撑座并与支撑座有一定距离）后，再将“平台升降”开关置于“停止”位，平台即停止上升；需下降作业平台时，则将“平台升降”开关置于“下降”位。

（4）根据工作区域的需要，操纵下控制面板上的区域锁定钥匙开关。

需要在左侧区域工作时，则将区域钥匙开关置于“左侧区域”位，拔出钥匙平台只能在左侧120°范围内工作；需要在右侧区域工作时，则将区域钥匙开关置于“右侧区域”位，拔出钥匙，平台只能在右侧120°范围内工作；不限区域时，则将区域钥匙开关置于“全区域”位，拔出钥匙，平台可在左右侧120°范围内工作。

铁路JW-4型接触网作业车大修范围1、范围1.1接触网作业车大修是按规范对全部总成全面检查修理,更换必要部件,恢复整车性能的修理工作。

1.2接触网作业车大修由具备相应资质的单位实施。

各承修单位必须按规定范围进行修理。

承修单位须完善质量保证体系，严格执行质量检查、监造、验收制度，认真落实本范围的内容。

修竣后，须出具大修合格证及质量保证书。

1.3大修周期JW-4型接触网作业车大修周期为8年或走行160000公里。

局部改造和更换必要部件的修理工作可结合大修一并进行。

使用单位接触网作业车应按规定的大修周期及时进厂大修。

1.4路试里程大修出厂前路试里程不少于100公里。

1.5质量保证期1.5.1大修后的接触网作业车及主要零部件在正常运用、维修保养的情况下，免费质量保证期按不低于1年或走行２万公里，以先到为准。

1.5.2大修后自出承修单位之日起，在正常运用、保养和维护条件下，承修单位在一个大修期内须保证：a) 车体、转向架新焊修部分不发生裂纹；b) 柴油机新换机体不发生裂纹；c) 柴油机新换曲轴不发生断裂；d) 整体车轮不发生裂纹；e) 各齿轮箱新换齿轮不发生折损和断裂。

1.6适用范围本范围适用于JW-4型接触网作业车。

其他相近机械传动的车型可比照本范围执行。

2 、规范性引用文件接触网作业车管理规则接触网检修作业车大修规则TBT2180-2006电气化铁路接触网综合检修车技术条件3 、JW-4型接触网作业车大修范围3.1NTC290型柴油机3.1.1气缸体a) 解体检修气缸体上各机件和附属配件；b) 清洗检查气缸体上各机件和附属金属配件；c) 检测气缸体上平面平面度误差、气缸体曲轴、凸轮轴轴承孔的同轴度公差、气缸体后端面对曲轴两端面轴承孔公共轴线的端面全跳动、缸套止口直径、缸套止口深度、缸套的突起高度、缸套下部与机体孔的间隙、机体下部缸套孔内径、缸套内孔圆柱度误差、主轴承孔径、从主轴承中心线到机体顶面的距离、凸轮轴衬套内径、凸轮轴衬套孔内径、缸套内径、活塞与缸套配合间隙等数据；d) 更新气缸套、水封圈、碗形塞、各锥形螺塞、各衬套和橡胶、石棉、塑料及小型配件；e) 检修更新到限及损坏部件；f)缸体水压试验。

铁路JW-4、JW-4G型接触网作业车年修标准1、范围本标准规定了铁路JW-4、JW-4G型接触网作业车发动机、传动及走行系统、制动系统、电器系统、液压作业系统等各总成、系统年修标准及检验、实验要求。

本标准适用于铁路JW-4、JW-4G型接触网作业车年修作业。

2、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T10082-2010重型轨道车技术条件TB/T2180-2006电气化铁道接触网综合检修作业车技术条件接触网作业车管理规则接触网检修作业车大修规则重型轨道车年修规则JW-4型接触网作业车大修范围JW-4型接触网作业车大修标准3 、各总成、系统年修标准3.1NTC290、NTA855发动机（JW-4）3.1.1空气滤清器：壳体内外干净无尘，更换空气滤清器芯。

3.1.2发动机机油：1) 油底壳干净无杂质。

2) 油管挂架螺栓紧固。

3) 更换机油（机油标号满足发动机润滑要求）。

3.1.3更换机油滤清器。

3.1.4更换燃油滤清器。

3.1.5风扇工作状态：1) 所有风叶无铆钉松动、裂纹和碰弯变形现象。

2) 皮带轮无松动、磨损，润滑良好，转动灵活。

3.1.6发动机风扇皮带和发电机皮带：皮带无老化、龟裂，有老化龟裂时更换；发动机风扇皮带和发电机皮带张力为（100±10）N；更换的新皮带张力应达到（140±10）N。

3.1.7燃油箱：1) 燃油箱安装牢固，无渗漏，无开焊。

2) 燃油箱内清洁无杂质。

3) 更换油箱燃油粗滤器芯。

3.1.8水泵皮带张力：（80±10）N；更换的新皮带，张力应达到（130±10）N。

3.1.9更换水滤器芯，冷却水管无泄漏、无老化，必要时更换防冻液。

3.1.10喷油器行程和气门间隙符合要求。

气门间隙：冷调时进气门间隙为0.28mm，排气门间隙为0.58mm。

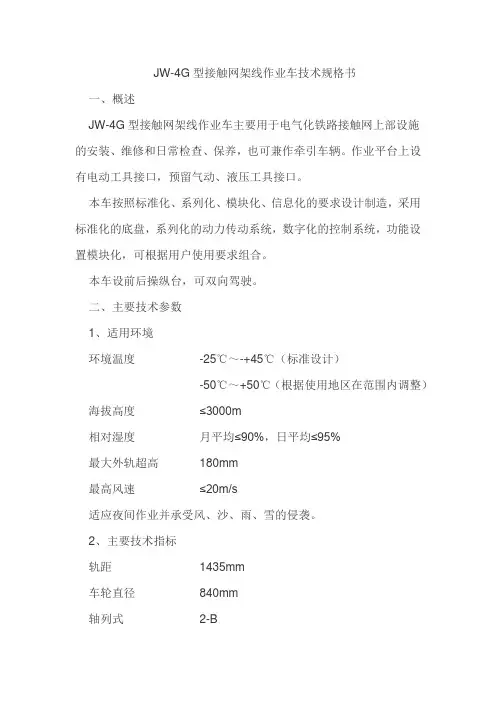

JW-4G型接触网架线作业车技术规格书一、概述JW-4G型接触网架线作业车主要用于电气化铁路接触网上部设施的安装、维修和日常检查、保养，也可兼作牵引车辆。

作业平台上设有电动工具接口，预留气动、液压工具接口。

本车按照标准化、系列化、模块化、信息化的要求设计制造，采用标准化的底盘，系列化的动力传动系统，数字化的控制系统，功能设置模块化，可根据用户使用要求组合。

本车设前后操纵台，可双向驾驶。

二、主要技术参数1、适用环境环境温度-25℃～-+45℃（标准设计）-50℃～+50℃（根据使用地区在范围内调整）海拔高度≤3000m相对湿度月平均≤90%，日平均≤95%最大外轨超高180mm最高风速≤20m/s适应夜间作业并承受风、沙、雨、雪的侵袭。

2、主要技术指标轨距1435mm车轮直径840mm轴列式2-B轴距2400mm轴数4轴单轴重11t通过最小曲线半径100m（10km/h）最高持续运行速度120km/h（牵引50t）最高连挂运行速度120km/h起动牵引力≥47kN发动机电喷柴油机，排放满足国III或欧III标准发动机额定功率353kW(480PS)燃油箱容积1000L蓄电池容量200Ah³4块传动方式液力传动（含惰行自润滑系统）制动方式空气制动及停车手制动空气制动机JZ-7空压机 1.08 m3/min总风缸容积500L紧急制动距离≤400m(单机平直道，制动初始速度80km/h)≤800m(单机平直道，制动初始速度120km/h) 钩缓装置13B车钩及缓冲器车钩中心距轨面高度880±10mm爬坡能力33‰司机室乘员座位数量（含司机椅）15个转向架中心距9200mm车架长度15000mm车架宽度2960mm外形尺寸15930mm*3118mm*4625mm自重44t限界符合GB146.1标准轨距铁路机车车辆限界三、主要结构与构成：本车由主车架、转向架、动力单元及辅助系统、电气系统、制动系统、司机室、液压系统、自动调平的升降回转作业平台、车钩及缓冲装置等组成。

作业车司机高级工技能鉴定复习题一、单选题（共78题，每题1分，共78分）1.JW-4G接触网作业车采用的是( )铅酸蓄电池。

A、6-QW-200MF型号防酸隔爆式B、6-QA-200型号C、NM-200型号阀控式密封D、6-QW-195型号正确答案：D2.JZ-7空气制动系统要求减压( )产生制动。

A、40kPaB、120kPaC、80kPaD、20kPa正确答案：A3.液压泵的实际流量是( )。

A、泵的理论流量和损失流量之和B、实际到达执行机构的流量C、泵的理论流量和损失流量的差值D、由排量和转速算出的流量正确答案：C4.动车组以外的列车在发车前,司机必须确认( )及发车信号显示正确后,方可起动列车。

A、行车凭证B、行车命令C、调度命令D、区间空闲正确答案：A5.JW-4G型接触网作业车各车轴齿轮箱通过( )与转向架连接,以适应可能出现的相对运行及吸收运行中的冲击负荷。

A、万向节B、拉臂C、连接杆D、连接装置正确答案：B6.接触网作业车制动部件折塞角门校验周期是( )。

A、12个月B、6个月C、10个月D、3个月正确答案：B7.非列控车载设备控车的列车在高速铁路运行时,遇地面信号机显示( )时,表示要求列车按限速要求(最高不超过45 km/h)越过该信号机。

A、一个黄色闪光和一个黄色灯光B、一个黄色灯光C、两个个黄色灯光D、一个绿色灯光和一个黄色灯光正确答案：A8.JW-4接触网作业车柴油机最低燃油消耗率( )。

A、219.3g/W·hB、219.3Kg/kW·hC、219.3g/kW·hD、219.3g/kW·min正确答案：C9.( )安装在两端挡风玻璃上方中央,是运行中的主要光源,以保证在制动距离内驾驶人员看清线路上得障碍物的设备。

A、腰灯B、头灯C、信号灯D、顶棚灯正确答案：B10.车钩钩尾销孔裂纹长度不超过裂纹处孔边至侧、端面距离的( )时,可进行焊修。

铁路JW-4、JW-4G型接触网作业车年修范围1、范围本标准规定了铁路JW-4、JW-4G型接触网作业车发动机、传动及走行系统、制动系统、电器系统、液压作业系统等各总成、系统年修范围。

本标准适用于铁路JW-4、JW-4G型接触网作业车。

其他相近车型可比照本标准执行。

2、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T10082-2010重型轨道车技术条件TB/T2180-2006电气化铁道接触网综合检修作业车技术条件接触网作业车管理规则接触网检修作业车大修规则重型轨道车年修规则JW-4型接触网作业车大修范围JW-4型接触网作业车大修标准3 、年修规定3.1接触网作业车年修是对动力传动系统、走行系统及制动系统等部件的维护性修理和更换工作。

年修包含上一级修程的所有项目。

3.2接触网作业车年修由具备相应资质的单位实施。

各承修单位必须按规定范围进行修理。

3.3年修周期接触网作业车年修周期为一年。

使用单位接触网作业车应按规定的年修周期及时进厂年修。

3.4质量保证期年修后的接触网作业车及主要零部件在正常运用、维修保养的情况下，质量保证期为一个年修周期。

3.5其他3.5.1总成、部件存在超出年修项目范围故障的，在年修时应一并处理。

3.5.2承修单位须完善质量保证体系，严格执行质量检查、验收制度，认真落实本范围的内容。

年修竣工后，须出具年修竣工资料及年修合格证。

3.5.3接触网作业车年修过程中，必要时设备使用单位应派人员负责监修。

4 、各总成、系统年修范围4.1NTC855柴油机（JW-4）4.1.1检查空气滤清器，更换空气滤清器芯。

4.1.2清洗发动机油底壳。

4.1.3更换发动机机油。

4.1.4更换发动机机油滤清器。

4.1.5更换发动机燃油滤清器。

4.1.6检查风扇皮带轮工作状态。
