机械加工工艺路线

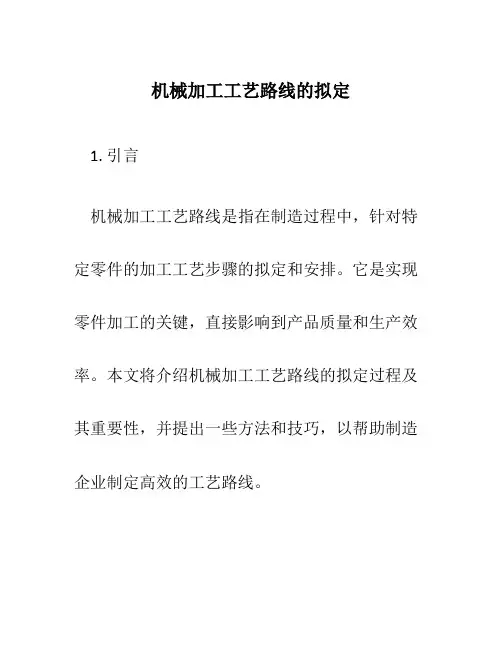

机械加工工艺路线的拟定1. 引言机械加工工艺路线是指在制造过程中，针对特定零件的加工工艺步骤的拟定和安排。

它是实现零件加工的关键，直接影响到产品质量和生产效率。

本文将介绍机械加工工艺路线的拟定过程及其重要性，并提出一些方法和技巧，以帮助制造企业制定高效的工艺路线。

2. 机械加工工艺路线的拟定过程机械加工工艺路线的拟定是一个复杂的过程，需要考虑多种因素，包括材料特性、工艺装备条件、工艺控制要求等。

以下是机械加工工艺路线的拟定过程的主要步骤：2.1 确定零件的加工难度首先需要对零件的几何形状、尺寸和材料进行分析，确定零件的加工难度。

加工难度包括工艺性能、切削性能和热处理性能等因素。

根据这些因素，可以初步确定合适的加工方法和工艺路线。

2.2 选择合适的工艺装备根据零件加工的特点和要求，选择合适的加工设备和工艺装备。

这些设备包括机床、刀具、夹具等。

选择合适的设备对于提高加工效率和保证加工质量非常重要。

2.3 制定切削参数根据选择的加工方法和设备，制定合适的切削参数，包括切削速度、进给量和切削深度等。

切削参数的选取将直接影响到加工过程的效率和质量。

2.4 确定工装方案根据零件的形状和特点，确定合适的工装方案。

工装的设计和使用对于提高加工精度和保证零件一致性非常重要。

2.5 设计工艺文件根据前面的步骤，编制详细的工艺文件，包括加工顺序、工艺参数、工装设计、设备要求等。

工艺文件将作为实际加工的依据，对于保证产品质量和提高生产效率非常重要。

3. 机械加工工艺路线的重要性机械加工工艺路线的拟定对于制造企业来说具有重要的意义。

以下是几个方面的重要性：3.1 提高生产效率合理的工艺路线可以最大限度地利用设备和资源，提高生产效率。

通过合理的工艺路线规划，可以最大限度地减少加工次数和加工时间，实现生产的高效率。

3.2 保证产品质量合理的工艺路线可以确保产品在加工过程中的质量。

通过精确的工艺参数和工装设计，可以保证产品的尺寸精度和表面质量。

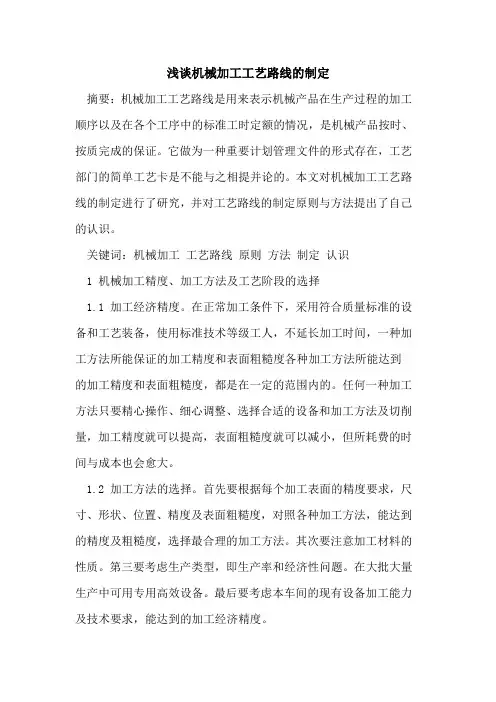

浅谈机械加工工艺路线的制定摘要：机械加工工艺路线是用来表示机械产品在生产过程的加工顺序以及在各个工序中的标准工时定额的情况，是机械产品按时、按质完成的保证。

它做为一种重要计划管理文件的形式存在，工艺部门的简单工艺卡是不能与之相提并论的。

本文对机械加工工艺路线的制定进行了研究，并对工艺路线的制定原则与方法提出了自己的认识。

关键词：机械加工工艺路线原则方法制定认识1 机械加工精度、加工方法及工艺阶段的选择1.1 加工经济精度。

在正常加工条件下，采用符合质量标准的设备和工艺装备，使用标准技术等级工人，不延长加工时间，一种加工方法所能保证的加工精度和表面粗糙度各种加工方法所能达到的加工精度和表面粗糙度，都是在一定的范围内的。

任何一种加工方法只要精心操作、细心调整、选择合适的设备和加工方法及切削量，加工精度就可以提高，表面粗糙度就可以减小，但所耗费的时间与成本也会愈大。

1.2 加工方法的选择。

首先要根据每个加工表面的精度要求，尺寸、形状、位置、精度及表面粗糙度，对照各种加工方法，能达到的精度及粗糙度，选择最合理的加工方法。

其次要注意加工材料的性质。

第三要考虑生产类型，即生产率和经济性问题。

在大批大量生产中可用专用高效设备。

最后要考虑本车间的现有设备加工能力及技术要求，能达到的加工经济精度。

1.3 工艺阶段的选择。

机械加工的工艺过程通常情况下可分为四个阶段：粗加工阶段。

粗加工阶段的主要作用是去除大部分的加工余量，为半精加工提供定位基准和均匀适当的余量，这样就可以大大提高生产效率。

半精加工阶段。

其作用是为零件主要表面的精加工作好准备工作，此项工作必须在进行热处理之前完结。

精加工阶段。

该阶段是使机械零件的主要表面的加工工艺达到设计图纸的要求，此阶段的技术含量及操作要求是最高的，同时此阶段需要切除的余量也是最少的。

光整加工阶段。

这一阶段的主要作用是提高机械加工产品的尺寸精度以及表面质量，减小加工面粗糙度值，使外观看起来更加圆滑光洁达到图纸的技术要求。

典型零件机械加工工艺过程1轴类零件加工分析(1)轴类零件加工的工艺路线1)基本加工路线外圆加工的方法很多，基本加工路线可归纳为四条。

①粗车—半精车—精车对于一般常用材料，这是外圆表面加工采用的最主要的工艺路线。

②粗车—半精车—粗磨—精磨对于黑色金属材料，精度要求高和表面粗糙度值要求较小、零件需要淬硬时，其后续工序只能用磨削而采用的加工路线。

③粗车—半精车—精车—金刚石车对于有色金属，用磨削加工通常不易得到所要求的表面粗糙度，因为有色金属一般比较软，容易堵塞沙粒间的空隙，因此其最终工序多用精车和金刚石车。

④粗车—半精—粗磨—精磨—光整加工对于黑色金属材料的淬硬零件，精度要求高和表面粗糙度值要求很小，常用此加工路线。

2)典型加工工艺路线轴类零件的主要加工表面是外圆表面，也还有常见的特特形表面，因此针对各种精度等级和表面粗糙度要求，按经济精度选择加工方法。

对普通精度的轴类零件加工，其典型的工艺路线如下：毛坯及其热处理—预加工—车削外圆—铣键槽—（花键槽、沟槽）—热处理—磨削—终检。

(1)轴类零件的预加工轴类零件的预加工是指加工的准备工序，即车削外圆之前的工艺。

校直毛坯在制造、运输和保管过程中，常会发生弯曲变形，为保证加工余量的均匀及装夹可靠，一般冷态下在各种压力机或校值机上进行校值，(2)轴类零件加工的定位基准和装夹1）以工件的中心孔定位在轴的加工中，零件各外圆表面，锥孔、螺纹表面的同轴度，端面对旋转轴线的垂直度是其相互位置精度的主要项目，这些表面的设计基准一般都是轴的中心线，若用两中心孔定位，符合基准重合的原则。

中心孔不仅是车削时的定为基准，也是其它加工工序的定位基准和检验基准，又符合基准统一原则。

当采用两中心孔定位时，还能够最大限度地在一次装夹中加工出多个外圆和端面。

2）以外圆和中心孔作为定位基准（一夹一顶）用两中心孔定位虽然定心精度高，但刚性差，尤其是加工较重的工件时不够稳固，切削用量也不能太大。

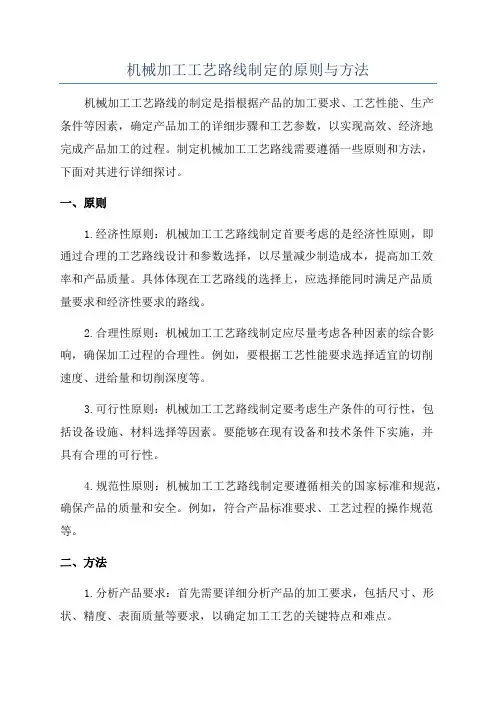

机械加工工艺路线制定的原则与方法机械加工工艺路线的制定是指根据产品的加工要求、工艺性能、生产条件等因素，确定产品加工的详细步骤和工艺参数，以实现高效、经济地完成产品加工的过程。

制定机械加工工艺路线需要遵循一些原则和方法，下面对其进行详细探讨。

一、原则1.经济性原则：机械加工工艺路线制定首要考虑的是经济性原则，即通过合理的工艺路线设计和参数选择，以尽量减少制造成本，提高加工效率和产品质量。

具体体现在工艺路线的选择上，应选择能同时满足产品质量要求和经济性要求的路线。

2.合理性原则：机械加工工艺路线制定应尽量考虑各种因素的综合影响，确保加工过程的合理性。

例如，要根据工艺性能要求选择适宜的切削速度、进给量和切削深度等。

3.可行性原则：机械加工工艺路线制定要考虑生产条件的可行性，包括设备设施、材料选择等因素。

要能够在现有设备和技术条件下实施，并具有合理的可行性。

4.规范性原则：机械加工工艺路线制定要遵循相关的国家标准和规范，确保产品的质量和安全。

例如，符合产品标准要求、工艺过程的操作规范等。

二、方法1.分析产品要求：首先需要详细分析产品的加工要求，包括尺寸、形状、精度、表面质量等要求，以确定加工工艺的关键特点和难点。

2.选择加工方法：根据产品要求和加工性能要求，选择合适的加工方法，包括切削加工、磨削加工、成形加工等。

3.确定工艺路线：根据产品的加工要求、加工方法等因素，确定产品的加工顺序和工序。

要根据加工过程的依赖关系，避免出现不能回转的工序，尽量减少工序的数量。

4.选择工艺参数：根据产品要求和加工方法，选择合适的工艺参数，包括切削速度、进给量、切削深度、磨削粒度等。

要通过试验和经验总结，确定合适的参数范围，以保证加工质量和效率。

5.确定工艺装备：根据产品要求和加工工艺路线，确定所需的工艺装备和设备。

要考虑设备的性能、功能和适应性，满足产品加工的要求。

6.评估工艺方案：根据经济性、合理性、可行性和规范性原则，对制定好的工艺路线进行评估和比较。

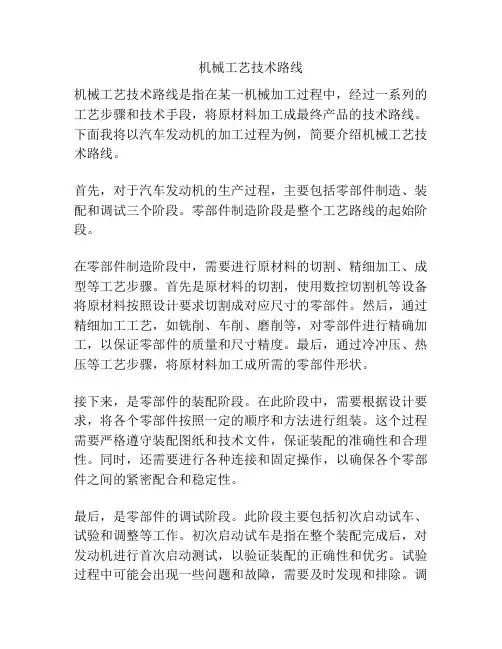

机械工艺技术路线
机械工艺技术路线是指在某一机械加工过程中，经过一系列的工艺步骤和技术手段，将原材料加工成最终产品的技术路线。

下面我将以汽车发动机的加工过程为例，简要介绍机械工艺技术路线。

首先，对于汽车发动机的生产过程，主要包括零部件制造、装配和调试三个阶段。

零部件制造阶段是整个工艺路线的起始阶段。

在零部件制造阶段中，需要进行原材料的切割、精细加工、成型等工艺步骤。

首先是原材料的切割，使用数控切割机等设备将原材料按照设计要求切割成对应尺寸的零部件。

然后，通过精细加工工艺，如铣削、车削、磨削等，对零部件进行精确加工，以保证零部件的质量和尺寸精度。

最后，通过冷冲压、热压等工艺步骤，将原材料加工成所需的零部件形状。

接下来，是零部件的装配阶段。

在此阶段中，需要根据设计要求，将各个零部件按照一定的顺序和方法进行组装。

这个过程需要严格遵守装配图纸和技术文件，保证装配的准确性和合理性。

同时，还需要进行各种连接和固定操作，以确保各个零部件之间的紧密配合和稳定性。

最后，是零部件的调试阶段。

此阶段主要包括初次启动试车、试验和调整等工作。

初次启动试车是指在整个装配完成后，对发动机进行首次启动测试，以验证装配的正确性和优劣。

试验过程中可能会出现一些问题和故障，需要及时发现和排除。

调
整阶段则是根据试验结果，进行一些技术调整和优化，以提高发动机的性能和稳定性。

总结而言，机械工艺技术路线是一个复杂而严谨的过程，需要对每个工艺步骤和技术环节进行仔细分析和规划。

只有这样，才能保证机械制造过程中的质量和效率，并生产出符合设计要求的产品。
