屋顶风机安装工艺

一、工程概述本工程为某工厂屋顶风机安装工程，共需安装风机X台。

风机型号为XX型号，单体重量为XX公斤，长宽尺寸为XX米。

风机将分别安装在结构件厂房XX台，托辊厂房XX台。

二、施工准备1. 材料准备：风机设备、角钢支架、镀锌铁皮、橡胶减震垫、泡沫填充剂、砂轮机、轮式汽车吊、墨线等。

2. 工具准备：电焊机、铆钉枪、自攻螺钉枪、切割机、扳手、螺丝刀等。

3. 人员准备：施工人员、电工、质检员等。

三、施工方法及技术措施1. 风机安装位置定位：根据图纸要求，使用墨线弹好风机安装位置。

2. 吊装风机：用轮式汽车吊将风机从地面吊装至安装位置附近，确保风机与屋面接触面铺设木板或竹板，增大受力面积，减少单位面积承受荷载。

3. 切割屋面板：用砂轮机沿线将屋面板切割开，清理填充岩棉。

4. 焊接支架：将制作好的角钢支架与屋面檩条焊接，确保焊缝饱满，满焊。

5. 固定止回阀：用铆钉将止回阀固定在支架内（风机口下沿）。

6. 包裹支架：用镀锌铁皮将角钢支架四周包裹，连接处焊接。

7. 安装风机：将风机扣在支架上，支架上沿覆盖一层橡胶减震垫，用自攻螺钉固定。

8. 防水处理：屋面与支架缝隙用泡沫填充剂做防水处理。

四、施工安全管理1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工人员必须佩戴安全帽、手套、防护眼镜等防护用品。

3. 施工过程中，严格遵守操作规程，确保施工质量。

4. 施工现场严禁吸烟、使用明火，防止火灾事故发生。

5. 施工完成后，对施工现场进行全面清理，确保环境整洁。

五、施工进度安排1. 施工前期准备：2天2. 风机吊装及安装：3天3. 防水处理：1天4. 施工验收：1天总计：7天六、施工验收1. 施工完成后，由甲方、乙方及质检员共同进行验收。

2. 验收合格后，甲方支付工程款。

3. 验收不合格，乙方进行整改，直至合格为止。

本施工方案仅供参考，具体施工过程可根据实际情况进行调整。

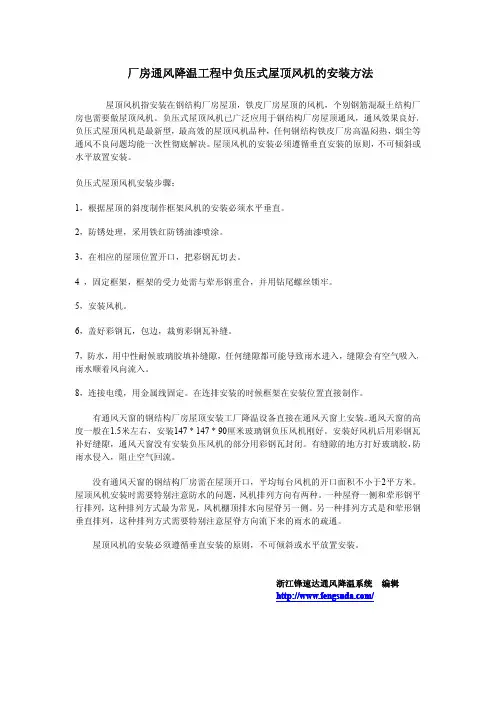

厂房通风降温工程中负压式屋顶风机的安装方法屋顶风机指安装在钢结构厂房屋顶，铁皮厂房屋顶的风机，个别钢筋混凝土结构厂房也需要做屋顶风机。

负压式屋顶风机已广泛应用于钢结构厂房屋顶通风，通风效果良好。

负压式屋顶风机是最新型，最高效的屋顶风机品种，任何钢结构铁皮厂房高温闷热，烟尘等通风不良问题均能一次性彻底解决。

屋顶风机的安装必须遵循垂直安装的原则，不可倾斜或水平放置安装。

负压式屋顶风机安装步骤：1，根据屋顶的斜度制作框架风机的安装必须水平垂直。

2，防锈处理，采用铁红防锈油漆喷涂。

3，在相应的屋顶位置开口，把彩钢瓦切去。

4，固定框架，框架的受力处需与荤形钢重合，并用钻尾螺丝锁牢。

5，安装风机。

6，盖好彩钢瓦，包边，裁剪彩钢瓦补缝。

7，防水，用中性耐候玻璃胶填补缝隙，任何缝隙都可能导致雨水进入，缝隙会有空气吸入，雨水顺着风向流入。

8，连接电缆，用金属线固定。

在连排安装的时候框架在安装位置直接制作。

有通风天窗的钢结构厂房屋顶安装工厂降温设备直接在通风天窗上安装。

通风天窗的高度一般在1.5米左右，安装147*147*90厘米玻璃钢负压风机刚好。

安装好风机后用彩钢瓦补好缝隙，通风天窗没有安装负压风机的部分用彩钢瓦封闭。

有缝隙的地方打好玻璃胶，防雨水侵入，阻止空气回流。

没有通风天窗的钢结构厂房需在屋顶开口，平均每台风机的开口面积不小于2平方米。

屋顶风机安装时需要特别注意防水的问题，风机排列方向有两种。

一种屋脊一侧和荤形钢平行排列，这种排列方式最为常见，风机棚顶排水向屋脊另一侧。

另一种排列方式是和荤形钢垂直排列，这种排列方式需要特别注意屋脊方向流下来的雨水的疏通。

屋顶风机的安装必须遵循垂直安装的原则，不可倾斜或水平放置安装。

浙江锋速达通风降温系统编辑/。

屋顶风机基础施工流程一、施工前的准备工作。

二、基础定位放线。

这一步可就是给基础在屋顶上找个合适的“家”啦。

施工人员要根据设计图纸，用那些专业的测量工具，在屋顶上把基础的轮廓线画出来。

这个过程得特别仔细，偏差可不能太大哦。

要是放错了线，那后面建出来的基础就像穿错鞋子一样难受，风机装上去也会不自在的。

就像我们画画一样，得按照草稿来，这线就是施工的草稿，是基础中的基础呢。

三、钢筋工程。

钢筋就像是基础的肌肉，有了强壮的肌肉才能撑起整个风机呀。

首先要按照设计要求把钢筋进行加工，该弯曲的弯曲，该截断的截断。

然后把加工好的钢筋按照放线的位置摆放好。

摆放的时候也有讲究呢，要保证钢筋之间的间距是合适的，就像排座位一样，不能太挤也不能太松。

为了让这些钢筋能紧紧团结在一起，还得用铁丝把它们绑扎起来。

绑扎得牢固一点，这样基础才会稳稳当当的。

而且在一些关键的部位，比如转角处，钢筋还得特殊处理一下，就像给关键部位加个小护盾一样。

四、模板工程。

模板就像是给基础做个模子，基础最后长啥样就看这个模子啦。

要选择合适的模板材料，一般都是那种又结实又容易拆卸的。

把模板按照基础的形状和尺寸进行组装，组装的时候要保证模板之间的接缝是严密的，要是有缝隙的话，混凝土就会偷偷跑出去，那可不行。

而且模板要安装得垂直和平整，不能歪歪扭扭的，就像我们做人要堂堂正正一样。

为了防止模板在浇筑混凝土的时候变形，还得用一些支撑的东西把它固定好，就像给它穿上了一件紧身衣，让它稳稳地待在那儿。

五、混凝土工程。

混凝土就是基础的“肉”啦，把基础填得满满的。

在浇筑混凝土之前，要先检查一下混凝土的配合比是不是正确的，就像厨师做菜得按菜谱来一样。

把混凝土倒入模板里的时候，要慢慢倒，不能一股脑儿全倒进去，这样会让混凝土分布不均匀的。

而且要用振捣器振捣混凝土，把里面的气泡都振出来，让混凝土变得更密实。

振捣的时候也要注意力度和时间，不能振过头了，不然混凝土会离析的。

等混凝土浇筑完了，要及时进行养护，可以盖上一层湿布啥的，就像给刚做完手术的病人好好照顾一样，让混凝土慢慢变得更强壮。

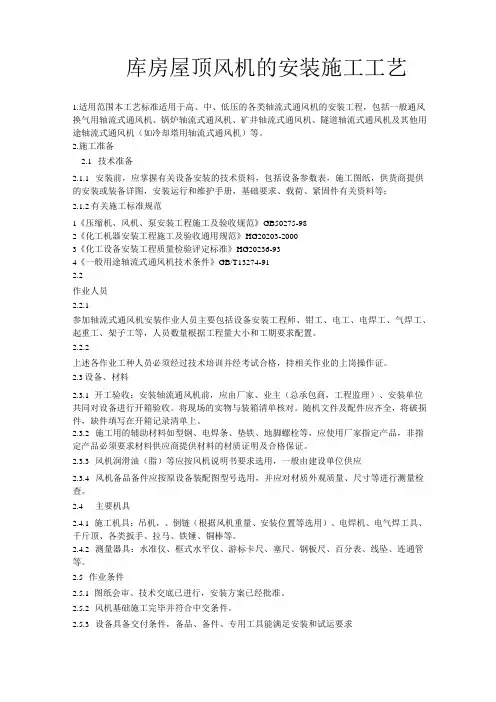

库房屋顶风机的安装施工工艺1.适用范围本工艺标准适用于高、中、低压的各类轴流式通风机的安装工程，包括一般通风换气用轴流式通风机、锅炉轴流式通风机、矿井轴流式通风机、隧道轴流式通风机及其他用途轴流式通风机（如冷却塔用轴流式通风机）等。

2.施工准备2.1技术准备2.1.1安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等；2.1.2有关施工标准规范1《压缩机、风机、泵安装工程施工及验收规范》GB50275-982《化工机器安装工程施工及验收通用规范》HG20203-20003《化工设备安装工程质量检验评定标准》HG20236-934《一般用途轴流式通风机技术条件》GB/T13274-912.2作业人员2.2.1参加轴流式通风机安装作业人员主要包括设备安装工程师、钳工、电工、电焊工、气焊工、起重工、架子工等，人员数量根据工程量大小和工期要求配置。

2.2.2上述各作业工种人员必须经过技术培训并经考试合格，持相关作业的上岗操作证。

2.3设备、材料2.3.1开工验收：安装轴流通风机前，应由厂家、业主（总承包商，工程监理）、安装单位共同对设备进行开箱验收。

将现场的实物与装箱清单核对。

随机文件及配件应齐全，将破损件，缺件填写在开箱记录清单上。

2.3.2施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，应使用厂家指定产品，非指定产品必须要求材料供应商提供材料的材质证明及合格保证。

2.3.3风机润滑油（脂）等应按风机说明书要求选用，一般由建设单位供应2.3.4风机备品备件应按原设备装配图型号选用，并应对材质外观质量、尺寸等进行测量检查。

2.4主要机具2.4.1施工机具：吊机，、倒链（根据风机重量、安装位置等选用）、电焊机、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等。

2.4.2测量器具：水准仪、框式水平仪、游标卡尺、塞尺、钢板尺、百分表、线坠、连通管等。

风机安装施工工艺做法1 工艺原理：利用支吊架等将柜式、管道式风机固定在楼板下或设备基础上。

2 工艺流程：2.1 落地式风机安装工艺流程基础验收→减振器（垫）安装→风机安装→风机与风管连接2.2 吊装式风机安装工艺流程吊装位置确认→吊架及减振器（垫）安装→风机安装→风机与风管连接3 施工要点3.1落地式风机安装3.1.1对基础的强度、尺寸、预埋件等进行验收，基础边到风机底座边的距离尺寸以100mm为宜。

减振器安装采用设计要求的胀锚螺栓或地脚螺栓固定。

如设计无特别说明采用胀锚螺栓。

3.1.2风机设备安装就位前，按设计图纸并依据建筑物的轴线、边线及标高线放出安装基准线。

将设备基础表面的油污、泥土和螺栓预留孔内的杂物清除干净。

3.1.3风机安装在有减振器的基础上时，地面要平整，各组减振器承受的荷载压缩量应均匀, 高度误差小于2mm，不偏心。

3.1.4每台风机减振器的型号、数量根据风机参数（外形尺寸、电机位置、风机运行重量等）确定。

3.1.5风机安装在无减振器基础上，风机支架下垫橡胶减振垫（厚度按照风机厂商技术要求选择），找平找正后固定风机。

3.1.6风机与风管连接（1）风机与风管之间应采用帆布软接头连接，防排烟风机软接头材料为不燃材料。

（2）软接头尺寸应与风机进出口尺寸一致。

当风管与软接头尺寸不一致时，采用变径将风管与软接头连接。

（3）风机进出口法兰与软接头法兰间采用螺栓连接，螺栓孔须机械加工。

螺栓的大小、间距与同系统同尺寸风管法兰的连接一致。

（4）帆布与法兰的压边：压条宜采用1.0mm厚的镀锌钢板，压条及帆布在法兰连接端翻边5mm，采用铆钉固定，铆钉间距100mm为宜。

帆布与法兰的压边示意图（5）软接头帆布与帆布的搭接长度20mm，机械缝纫2道，缝纫线垂直于端面。

3.2吊装式风机安装3.2.1吊架及减振器（垫）安装（1）根据设计图纸及现场环境确认吊装位置，将吊架均匀布置，使吊架及减振器（垫）受力均匀。

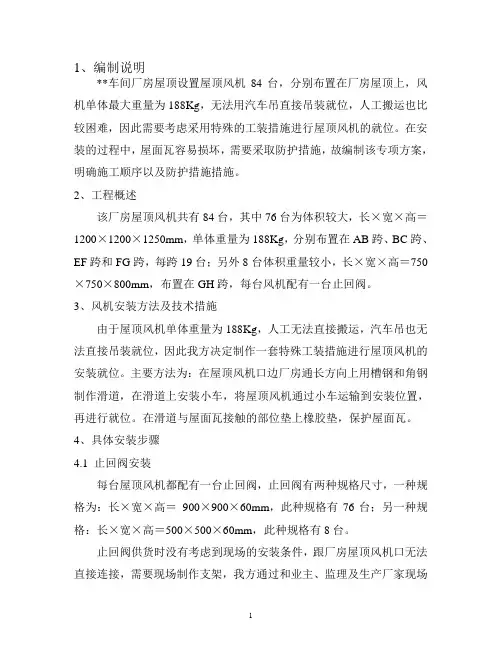

1、编制说明**车间厂房屋顶设置屋顶风机84台，分别布置在厂房屋顶上，风机单体最大重量为188Kg，无法用汽车吊直接吊装就位，人工搬运也比较困难，因此需要考虑采用特殊的工装措施进行屋顶风机的就位。

在安装的过程中，屋面瓦容易损坏，需要采取防护措施，故编制该专项方案，明确施工顺序以及防护措施措施。

2、工程概述该厂房屋顶风机共有84台，其中76台为体积较大，长×宽×高＝1200×1200×1250mm，单体重量为188Kg，分别布置在AB跨、BC跨、EF跨和FG跨，每跨19台；另外8台体积重量较小，长×宽×高＝750×750×800mm，布置在GH跨，每台风机配有一台止回阀。

3、风机安装方法及技术措施由于屋顶风机单体重量为188Kg，人工无法直接搬运，汽车吊也无法直接吊装就位，因此我方决定制作一套特殊工装措施进行屋顶风机的安装就位。

主要方法为：在屋顶风机口边厂房通长方向上用槽钢和角钢制作滑道，在滑道上安装小车，将屋顶风机通过小车运输到安装位置，再进行就位。

在滑道与屋面瓦接触的部位垫上橡胶垫，保护屋面瓦。

4、具体安装步骤4.1 止回阀安装每台屋顶风机都配有一台止回阀，止回阀有两种规格尺寸，一种规格为：长×宽×高＝900×900×60mm，此种规格有76台；另一种规格：长×宽×高＝500×500×60mm，此种规格有8台。

止回阀供货时没有考虑到现场的安装条件，跟厂房屋顶风机口无法直接连接，需要现场制作支架，我方通过和业主、监理及生产厂家现场研究，决定止回阀以下采用安装方法：首先在止回阀两边用L30*30*4镀锌角钢制作支架（也可用碳钢角钢刷银粉漆），支架与止回阀用铆钉连接。

角钢支架两边各伸出止回阀边部200mm，将支架固定在屋顶风机口的边延上，用自攻螺丝固定。

一、工程概况本工程为某建筑物屋面风机安装工程，风机型号为XX，风管材质为镀锌钢板，风机减振为弹簧复合减振器，附属管路、防雷接地等配套设施齐全。

施工区域为建筑物屋面，施工面积为XX平方米。

二、施工准备1. 施工材料：风机、风管、减振器、膨胀螺栓、密封胶、防水材料、防腐材料、焊条等。

2. 施工设备：切割机、焊接机、电钻、扳手、梯子、水平尺、钢卷尺等。

3. 人员组织：成立专门的施工队伍，明确各工种人员职责。

4. 施工图纸：熟悉施工图纸，了解屋面风机安装要求。

三、施工工艺1. 施工前准备（1）对屋面进行清理，确保无杂物、无积水。

（2）根据施工图纸，确定风机安装位置，测量尺寸，标记位置。

2. 设备基础施工（1）根据设备基础尺寸，在屋面上铺设水泥砂浆，进行找平。

（2）安装设备基础，调整水平度，确保设备基础稳固。

（3）在设备基础上部涂抹防水材料，进行防水处理。

3. 防水层施工（1）在阴角部位增加防水附加层，每边铺设宽度不少于250mm。

（2）将防水卷材包裹设备基础上部，确保防水效果。

（3）在膨胀螺栓位置增加防水附加层，预留装饰做法，进行防水密封处理。

4. 支架安装（1）在屋面风管支架根部设置混凝土防水台，规格与屋面砖协调。

（2）防水台顶部应有3%坡度，与支架及屋面交接处采取密封措施。

（3）支架制作采用机械切割和开孔，焊接连结采用45斜接，焊缝饱满均匀。

（4）支架安装应排布整齐，型钢朝向一致，涂刷面漆。

5. 风机安装（1）根据风机安装位置，调整减振器压缩量，确保平正垂直。

（2）安装风机，连接风管，检查连接部位密封性。

（3）检查风机运行状态，确保无异常。

6. 防雷接地施工（1）根据防雷接地要求，布置接地线。

（2）连接接地线，确保接地良好。

四、施工质量控制1. 严格遵循施工规范，确保施工质量。

2. 加强材料检验，确保材料合格。

3. 严格控制施工工艺，确保施工质量。

4. 定期进行质量检查，发现问题及时整改。

五、安全措施1. 施工现场设置安全警示标志，提醒人员注意安全。

干煤棚屋顶通风器安装专项施工方案
一、引言
在干煤棚的建设和管理中，为了确保室内空气质量和维持合适的温湿度，通风器的安装至关重要。

本文将探讨干煤棚屋顶通风器的专项施工方案，以确保工程施工顺利进行并达到预期效果。

二、材料准备
在进行通风器安装前，需要准备以下材料：
- 通风器 - 安装工具（如螺丝刀、螺丝扳手等） - 封胶、密封胶 - 配套的螺丝和螺栓等
三、施工步骤
1. 施工前准备
在正式施工前，需要进行以下准备工作： - 对屋顶进行清理，确保安装位置干净、平整。

- 定位通风器的安装位置。

2. 安装通风器
1)将通风器置于预定位置，使用螺丝将其固定到屋顶上。

2)使用螺丝刀或螺丝扳手，将通风器与屋顶牢固连接。

3)使用密封胶或封胶对通风器与屋顶连接处进行密封处理，确保无漏水
现象发生。

3. 施工完工
完成通风器安装后，进行以下工作： - 检查通风器是否牢固安装在屋顶上。

- 进行通风器的功能检测，确保通风器正常运转。

四、施工注意事项
在安装干煤棚屋顶通风器时，需要注意以下几点： 1. 安装时要确保通风器与屋顶连接处密封良好，避免漏水现象。

2. 确保通风器的安装位置不影响其他建筑物或设施的正常使用。

3. 在施工过程中，注意安全措施，避免意外发生。

五、总结
干煤棚屋顶通风器的安装对于维护室内环境质量至关重要。

通过本文提供的施工方案，可以有效地进行通风器的安装工作，确保其正常运转，提升干煤棚的使用体验和环境质量。

希望本文提供的专项施工方案对相关工程人员有所帮助。

一、工程概况本工程为某新建厂房屋顶风机安装工程，风机型号为XX，共计安装台数XX台。

风机安装位置位于厂房屋顶，风机单体最大重量为XXkg，需采用分段吊装的方式完成安装。

为确保施工安全和工程质量，特制定本施工方案。

二、施工准备1. 技术准备（1）熟悉风机安装图纸，了解风机型号、规格、性能及安装要求。

（2）学习相关施工规范和标准，掌握风机安装工艺。

（3）组织施工人员学习安全操作规程，提高安全意识。

2. 材料准备（1）风机本体、支架、基础螺栓、地脚螺栓、垫铁等。

（2）安装工具：扳手、螺丝刀、电焊机、切割机、水平尺等。

3. 人员准备（1）施工队伍：由具备风机安装资质的施工人员组成。

（2）技术负责人：负责施工过程中的技术指导和质量控制。

三、施工工艺流程1. 风机基础验收（1）检查基础尺寸、标高、水平度等是否符合设计要求。

（2）验收合格后，对基础进行打磨、清理。

2. 风机吊装（1）采用分段吊装的方式，将风机本体从地面吊至屋顶。

（2）吊装过程中，注意保护风机本体，防止损坏。

3. 风机安装（1）将风机本体放置于基础上，调整水平度。

（2）安装支架，焊接固定。

（3）将风机本体与支架连接，确保连接牢固。

4. 风机试运行（1）检查风机转向是否正确，有无异常声音。

（2）启动风机，观察风机运行状态，确保运行平稳。

四、质量控制措施1. 严格按照施工规范和标准进行施工。

2. 施工过程中，严格控制风机安装精度，确保风机运行平稳。

3. 加强施工过程中的质量检查，发现问题及时整改。

4. 施工完成后，进行风机试运行，确保风机性能符合要求。

五、安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识。

2. 施工过程中，严格执行安全操作规程，确保施工安全。

3. 设立安全警示标志，提醒施工人员注意安全。

4. 配备必要的安全防护用品，如安全帽、手套、防护眼镜等。

六、施工进度安排1. 施工准备：3天2. 风机基础验收：2天3. 风机吊装：2天4. 风机安装：3天5. 风机试运行：1天总计：11天本施工方案旨在确保风机安装工程的顺利进行，提高施工质量和安全水平。

****机场航站楼屋顶风机安装方案一、基本情况本方案主要的关于空调工程风机的吊装方案。

本工程风机设备重量较大，数量较多，有如下特点：1、施工现场施工队伍，施工人员较多，给设备吊装造成安装隐患。

2、施工现场作业面较高，给施工造成很大的不便。

3、施工工期较紧，所要吊装的设备数量较多，重量较重。

4、现场施工专业较多，各专业交叉作业，给设备吊装和水平运输造成很大的不便。

5、施工现场人员混杂，作业面到处都有，给设备的存放和保管带来不便。

具体风机设备情况如下：屋顶风机：规格、型号、数量22台安装位置：G----F线屋面上安装高度~22米。

风机基础：钢支架螺栓连接风机安装尺寸：Ф1100×1400mm风机重量：380kg二、轴流风机吊装根据本工程特点，对本工程需要机械吊装的材料设备选择汽车吊吊装方式进行吊装。

汽车吊的优点是转移迅速，机动灵活，对路面破坏小，但起吊时，必须将支脚落地，不能负载行驶，且对工作场地要求较高，必须平整、压实，以保证操作平稳安全。

施工顺序：为确保在多专业交叉作业情况下能够顺利施工，在具体施工时按如下施工顺序进行组织安排：1．在同一施工区域，将采取先上后下的施工顺序进行施工。

2．在同一专业系统内,将采取管线让设备的施工顺序进行施工。

3．在大的施工区域先后次序划分时,将按照分层施工的顺序进行部署，设备的就位、吊装则根据设备到贷情况灵活机动的穿插施工。

设备的进场、上排在各项准备工作完全做好的情况下，就开始组织设备的进场、上排和吊装工作了。

吊装前的准备工作设备在吊装前，必须做好全面仔细的检查核实工作。

检查设备安装基准标记、方位线标记是否正确；检查设备的吊耳是否符合吊装要求。

吊装索具的系接主要包括滑车挂上吊耳、电动卷扬机的拉力试验和方位调整、拖排牵引和拖尾系统的设置等。

采用活动抱杆起吊活动抱杆如下图：①活动抱杆②转盘③底盘④固定型螺栓⑤吊勾⑥缆绳a 利用滑轮将活动抱杆拉部件至风机底座一侧二层组装好。
