黄土高原窑洞民居黄土高原窑洞民居黄土高原的窑洞民居是一种依托黄土挖穴的民居形式。
它的前身可以追溯到原始社会的横穴,这种窑洞民居在干旱少雨的黄土地区如陕、甘、宁、晋、豫一带非常普遍。
主要有三大类型:靠崖窑、下沉式平地窑和锢窑。
靠崖窑是在天然崖壁上向内开挖的券顶式横洞。
高宽在两到三米左右,进深大约六到十米,窑顶上至少保留三米以上的土层。
根据土质情况窑顶可以是平圆形、满圆形或尖圆形等形式的拱顶。
窑洞可以分为前后两间,也可以双窑或者三孔窑并联使用,还可以挖出上下层的窑洞。
1一般窑口空气充足的地方安排上灶、炕等生活起居用品,深处用于贮藏,窑壁上可挖龛放置用具。
河南巩县靠崖窑也可以挖炕窑放置板床,甚至可以挖出拐窑做储藏室,还可以挖出子母窑等,这些都是窑洞扩大空间的方式。
窑洞外立面称为窑脸,简单的窑脸露出土墙或土坯墙,中间开门窗洞口。
讲究的就砌砖墙防护,甚至雕刻砖花,称做贴脸。
2也有的在窑脸外再接一段石窑或者砖窑,称为咬口窑。
窑洞外面可以用土墙或者是锢窑式房屋围合成合院,比如河南巩县的康百万庄园就是黄土高原地区规模最大的靠崖窑住宅群,它的主宅区是十六孔靠崖窑,整个窑群依靠着黄土崖呈折线形布置,组成了五个并列的窑房四合院。
河南巩县康百万庄园平地窑是在没有天然崖面的情况下,从3平地向下挖坑成院,再向坑内四壁挖横穴的方式,所以又称地坑院或天井院。
窑洞上方应当有足够的土层以满足结构和保暖的要求,一般在三米左右。
平地窑的窑脸全藏在地面下,比靠崖窑更为隐蔽,所以谚语称它是“上山不见山,入村不见村,只闻鸡犬吠,院落地下存”。
平地窑院的形状有方形、长方形及较特殊的T字形、三角形等。
三门峡张湾乡天井窑群窑院布局类似北方通行的四合院,以北窑为上房,用作起居室及长辈的卧室,东西4厢用作卧室、厨房或贮藏间,南窑有入口、厕所、牲畜房等。
院子里有坡道或台阶能达到地面,也可以用过洞把几个窑院联系在一起建成组群。
如甘肃庆阳地区的平地窑,在一个天井院里面再分成两到四个院子,甚至形成一个长胡同,两侧分布着近十个院子。
黄土高原之窑洞窑洞,是中国北方黄土高原上特有的民居形式,中华民族的祖先就是在窑洞中生存、繁衍和壮大起来的。
窑洞分土窑洞、石窑洞、砖窑洞、土基子窑洞、柳椽柳巴子窑洞和接口子窑洞多种。
窑洞是黄土高原的产物,陕北农民的象征。
(黄土高原)(陕北窑洞)人们利用黄土的特性,挖洞造室修成的窑洞叫土窑洞。
一般深7—8米,高3米多,宽3米左右,最深的可达20米。
窗户有两种,一种是1平方米左右的小方窗;另一种是约3—4平方米的圆窗,其特点是冬暖夏凉。
用石头作建筑材料,深7—9米,宽、高皆为3米左右的石拱洞,叫石窑洞。
砖窑的式样、建筑方法和石窑洞一样,外表美观。
一院窑洞一般修3孔或5孔,中窑为正窑,有的分前后窑,有的1进3开。
窑洞一般修在山腰或山脚下的向阳之处,窑洞上面的脑畔栽了很多栽树木和花草。
窑洞防火,防噪音,冬暖夏凉,既节省土地,又经济省工。
窑洞的种类:靠崖式窑洞(崖窑)靠崖式窑洞有靠山式和沿沟式,窑洞常呈现曲线或折线型排列,有和谐美观的建筑艺术效果。
在山坡高度允许的情况下,有时布置几层台梯式窑洞,类似现代楼房。
靠崖式窑洞(崖窑)下沉式窑洞(地窑)下沉式窑洞就是地下窑洞,主要分布在黄土塬区—没有山坡、沟壁可利用的地区。
这种窑洞的做法是:先就地挖下一个方形地坑,然后再向四壁凿出窑洞,形成一个四合院。
人在平地,只能看见地院里的树梢,看不见房屋。
下沉式窑洞(地窑)独立式窑洞(锢窑)独立式窑洞是一种掩土的拱形房屋,有土墼土坯拱窑洞,也有砖拱石拱窑洞。
这种窑洞无需靠山依崖,能够自身独立,又不失窑洞的优点。
可为单层,也可建成为楼。
若上层也是箍窑即称“窑上窑”;若上层是木结构房屋则称“窑上房”。
独立式窑洞(锢窑)结构特点陕北的窑洞是依山势开凿出来的这样一个拱顶的窑洞。
由于黄土本身具有直立不塌的性质,而拱顶的承重能力又比平顶要好,所以窑洞一般都是采取拱顶的方式来保证了它的稳固性。
陕北取黄土高原土层厚实、地下水位低的特点,挖窑洞作民居,有冬暖夏凉的优点。
浅谈陕北窑洞摘要:陕北主要指陕西省延安,榆林地区。
陕北窑洞建在黄土高原上,是天然黄土中的穴居形式,冬暖夏凉。
同时,窑洞创造了陕北的文化,使得陕北文化有了黄土的深厚,大漠的宽广,和黄河的奔腾。
同时,我相信窑洞在未来的生活中同样会给陕北人民带来巨大的财富。
关键词:窑洞,黄土,土窑,石窑,历史,文化,经济陕北窑洞中国北方黄土高原上特有的名居形式,中华名族就是在窑洞中生存,繁衍起来的。
早在120万年以前,黄土开始堆积,先民的穴居便在陕北落下了深根,从此,窑洞是黄土高原的产物,更是陕北的象征。
一、窑洞的自然基础窑洞的形成受自然环境,地貌特征的影响,形成了土窑,石窑,砖窑等主要类型,形成多样,千姿百态,如同满天繁星散落在黄土高原的前丘百壑之中。
(一)、黄土高坡形成的条件干燥,黄土,大风造成了这些地区特殊的景观。
春冬季,干燥的气候使得黄土浮于地表,大风又将这些黄土带到空中,使得这些地区更加添加了一些悲壮又豪放的气氛。
光照充足。
由于此地区比较寒冷,庄稼大多是一季的,即春种秋收,冬天便没有了农活。
在冬季温暖的阳光下,一排男女老少蹲在墙角晒太阳,男人抽袋旱烟,女人拉家常,是此地特有的风景线。
不过,随着经济的发展,这道风景线也仅仅偶尔能在农村看到。
窑洞是这个地区典型的住房。
陕北现在还有窑洞,冬暖夏凉,特别适合于居住。
但是从外形上不太适合现代人的审美和居住需要,已被很多人摒弃。
但农村仍有许多窑洞。
(二)、黄土高坡问什么适合修建窑洞来自地质专家的研究表明,这是黄土的特性和当地的气候条件决定的。
经历过不同的地质年代和气候条件,黄土的性质发生了变化。
在早期的干冷气候环境中,黄土高原上的土质还比较疏松,黄土中的胶结物含量也非常少,不具备土壤结构,所以抗侵蚀的强度比较低,一旦遇水就会崩解湿陷。
雨水汇集径流在疏松的黄土地上切割,在黄土高原形成深浅不一的切沟。
到了后来,气候变得温暖潮湿,大量的生物开始在黄土高原生长繁殖,它们促进了黄土高原成壤,并使古壤的有机质与胶结物含量得到提高,从而使黄土具备了较强的抗侵蚀力,这就为古人在黄土层上挖凿窑洞创造了条件。

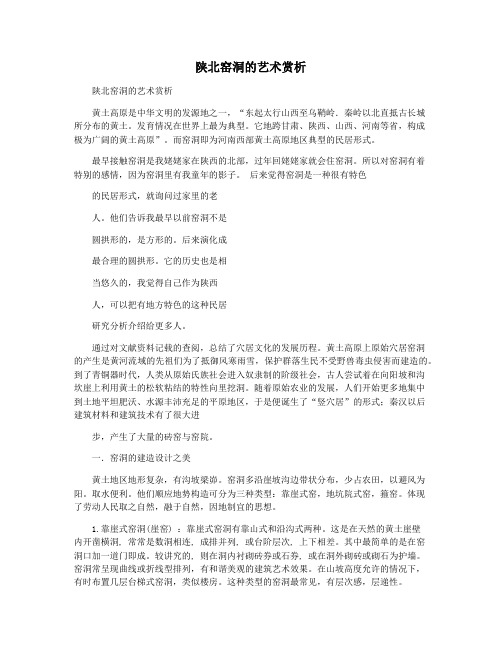

陕北窑洞的艺术赏析陕北窑洞的艺术赏析黄土高原是中华文明的发源地之一,“东起太行山西至乌鞘岭.秦岭以北直抵古长城所分布的黄土。
发育情况在世界上最为典型。
它地跨甘肃、陕西、山西、河南等省,构成极为广阔的黄土高原”。
而窑洞即为河南西部黄土高原地区典型的民居形式。
最早接触窑洞是我姥姥家在陕西的北部,过年回姥姥家就会住窑洞。
所以对窑洞有着特别的感情,因为窑洞里有我童年的影子。
后来觉得窑洞是一种很有特色的民居形式,就询问过家里的老人。
他们告诉我最早以前窑洞不是圆拱形的,是方形的。
后来演化成最合理的圆拱形。
它的历史也是相当悠久的,我觉得自己作为陕西人,可以把有地方特色的这种民居研究分析介绍给更多人。
通过对文献资料记载的查阅,总结了穴居文化的发展历程。
黄土高原上原始穴居窑洞的产生是黄河流域的先祖们为了抵御风寒雨雪,保护群落生民不受野兽毒虫侵害而建造的。
到了青铜器时代,人类从原始氏族社会进入奴隶制的阶级社会,古人尝试着在向阳坡和沟坎崖上利用黄土的松软粘结的特性向里挖洞。
随着原始农业的发展,人们开始更多地集中到土地平坦肥沃、水源丰沛充足的平原地区,于是便诞生了“竖穴居”的形式;秦汉以后建筑材料和建筑技术有了很大进步,产生了大量的砖窑与窑院。
一.窑洞的建造设计之美黄土地区地形复杂,有沟坡梁峁。
窑洞多沿崖坡沟边带状分布,少占农田,以避风为阳。
取水便利。
他们顺应地势构造可分为三种类型:靠崖式窑,地坑院式窑,箍窑。
体现了劳动人民取之自然,融于自然,因地制宜的思想。
1.靠崖式窑洞(崖窑) :靠崖式窑洞有靠山式和沿沟式两种。
这是在天然的黄土崖壁内开凿横洞, 常常是数洞相连, 成排并列, 或台阶层次, 上下相差。
其中最简单的是在窑洞口加一道门即成。
较讲究的, 则在洞内衬砌砖券或石券, 或在洞外砌砖或砌石为护墙。
窑洞常呈现曲线或折线型排列,有和谐美观的建筑艺术效果。
在山坡高度允许的情况下,有时布置几层台梯式窑洞,类似楼房。
这种类型的窑洞最常见,有层次感,层递性。
黄土高原特色建筑——陕北窑洞
七谈君 2017-12-20
人们说起我国的陕北,定要提提那独特的建筑物——窑洞。
陕北窑洞是黄土高原上独有的居所,是那里居住的一代代人的建筑文化传承,从古自今,依然保留着那最初时候的建筑特色,于此,便来简要说说这陕北窑洞。
陕北窑洞常分为三种,分别是靠崖式、下沉式和独立式。
最基本的样式,便是这下沉式了。
人们依地而建,门式通常是圆拱形的,平顶而立。
在有些地方,由于可建地较少,经常会有叠层而建的。
这种样式较之一层的窑洞就显得壮观了些,远远望着,不免会生出几分赞叹之情。
还有的窑洞会依山而建,即窑洞的背面来着山,前院以示人。
在窑洞的平顶上还会盖一层很厚的黄土,上面偶尔还会看到几棵稀疏的草木。
自古以来,陕北窑洞都是一种神秘的存在。
何以如此说呢?便是因为它那所处的独特位置。
在较为富有的家庭,还会将窑洞稍加装饰,使之更为迷人。
在选择建窑洞的处所时,人们通常会选择建在一起。
在古代,如此便可相互往来,更增添了几分友来之情。
窑洞所所依山而建,看着实为壮观。
依山而建的陕北窑洞,两层已是壮观,而多层而建的已是雄奇之景了。
每户门窗同样装饰,上挂一个灯笼,看着很是喜庆。
陕北窑洞,真为我国一所神奇的建筑,是一代代生活在那的人们智慧的结晶。
七谈君
趁年轻去旅游,好好感受世界。
浅 析 陕 西 窑 洞毛文颜(西南民族大学化学与环境保护工程学院2002级城市规划班 2005.11.9)摘要[1]:陕西窑洞主要分布在陕北,指陕西省延安、榆林等地的窑洞式住宅。
它建在黄土高原的沿山与地下,是天然黄土中的穴居形式,冬暖夏凉,不破坏生态,不占用良田,是经济省钱的建筑方式。
陕北窑洞有靠山土窑、石料接口土窑、平地石砌窑多种,一般城市里以石、砖窑居多, 而农村则多是土窑或石料接口土窑。
主要形式有地坑窑、沿崖窑、锢窑。
窑洞的布局十分灵活,多随地势挖掘,无固定的朝向,由成排的圆拱组成重重叠叠、高低错落的村落。
关键词:地坑窑 沿崖窑 锢窑 窑院1 中国传统民居的地下空间环境[2](1)与大地相联系 生土窑洞的院子、土坯、间楼都是用生土夯打或土坯砌筑的,有的整个村庄建在地下,是建筑生根于大地的典型代表,其自然风格与乡土气息充分体现了敦厚朴实的性格。
(2)冲沟里的村庄与水土保持 在冲沟中进行村落建设,以改善黄土高原的环境,控制水土流失。
(3)地下村庄、文明建筑 生土窑洞民居可分为地坑式、沿崖式及土坯拱式三种。
地坑式是地面上挖坑,坑内三面或四面开凿窑洞居住;沿崖式是沿山边及沟边开凿窑洞,不占耕地,节约良田;土坯拱式以土坯拱后覆土保温,是建在地面上的窑洞。
三种窑洞不论是地段的利用、院落的划分、上下层的交通联系、采光通风及排水方式等,都有很巧妙的处理方法。
(4)地下空间 地下窑洞的组合保持了北方传统四合院正房三间的格局,有厨房和贮存粮食的仓库、饮水井和渗水井以及饲养牲畜的棚栏,形成了一个舒适的地下庭院。
地下民居体现了特殊功能与低造价的统一,无内衬的黄土窑洞约为一般地面建筑造价的1/10。
在人与自然的关系中表现了人工与自然的结合,窑洞受自然条件和环境的支配,人工融于自然之中。
(5)明暗的图案 在窑洞式民居中,由地上的门楼通过隧洞渐次地进入地下庭院的过程,光的明暗变化具有明显的导向作用。
(6)闪烁的光线 为什么人们感到透过晃动的树叶或花格窗的光线非常美?是因为过于强烈的直接光产生强烈的明暗对比,给人以不快感;以暗墙为背景的窗边角处有炫咣,树叶或花格窗减少刺眼的炫光;透过小尺度的图案有特殊的视觉效果。
陕北民居——窑洞摘要:陕北窑洞主要是适应黄土高原的地质、地貌、气候等自然条件下产生的特色建筑。
窑洞选择了黄土高原,黄土高原选择了人,人也选择了窑洞。
这种“天人合一”的自然辩证法则,似乎隐藏着不可言破的玄机。
本文从陕北窑洞的历史演变、结构特点、类型以及建筑格局等方面入手,简单介绍了窑洞的基本情况,让人们对窑洞以及居住在窑洞的人民的生活面貌有了初步的认识和了解。
关键字:历史演变类型结构特点建筑格局Northern Shaanxi folk House - caveAbstract:cave dwelling served primarily to adapt of the loess plateau in northern Shaanxi under natural conditions such as geology, geomorphology, climate characteristic of the building. caves in loess plateau of selected, select a person in the loess plateau, who chose the caves. this " oneness " of dialectics of nature, seems to hide their statements cannot be broken. this article from the history of the cave in northern shaanxi, architectural art, type, and areas such as architectural patterns, describe briefly the basic situation of the cave, so that people on the caves and the life of the people living in the cave with preliminary knowledge and understanding.keywords :historical evolution types architecture art building structure一历史演变陕北建造窑洞,最早应该始于周代,半地穴式。
谁还记得黄土地上的安乐窝——窑洞窑洞式民居是一种古老的居住方式,是由穴居演变而成的。
在中国华北和西北的黄土高原地区、黄河中游一带,存在着大量窑洞式民居。
当地的黄土覆被层深厚、地下水位很低,土质有不易崩塌、壁立不倒的特性。
人们利用这种土壤力学性能,掏挖成顶部为拱形的洞穴,上部土层的荷重沿着曲线由拱顶传至地基,不需要其他的承重结构。
窑洞式民居具有不少的优点,而且窑洞内的气候冬暖夏凉,黄土的导热系数低,隔热效应好。
据测试,陕西黄土地区地下4-5米处,冬季温度为14C-16 C,比室外高15 C。
夏季太阳晒不透窑洞顶的黄土层,室内阴凉,比室外低10 C。
建造窑洞不用梁柱不用砖,大量减少木材的耗损,可以说窑洞是紧密结合自然、依附于大地的一种居住方式。
近年提倡的生土建筑,就是源于窑洞的启示而有所改进的。
窑洞的主要类型有三种:靠山窑、地坑窑和锢窑。
接着会对这三种类型作详细介绍。
靠山窑利用山崖、黄土断层、干涸的旧河道等地面较大高差处的崖壁,向纵深掏挖的窑洞,称为靠山窑或靠崖窑。
窑洞的宽度一般为3-4米,室内高度3-4米。
洞的纵深视需要与可能而定。
顶上土层的厚度不少于3米,窑洞与窑洞之间的间距应有3米。
窑洞可以单独一间,也可以有「套窑」,即两窑之间有门洞相通。
还可以在洞壁上挖小龛,叫做「子母窑」。
在崖壁很高的地方,可以在窑顶之上隔开一定高度,再挖窑,叫做「窑上窑」,相当于楼房。
例如延安「抗战大学」的校舍就是多层的窑洞。
窑洞的内壁可以就是天然的黄土,也可以加以粉刷。
地面可以就是黄土地,也可以加以铺装。
洞口可以用土坯或砖做券口,也可以从简。
只是门窗用少许木材,可以很俭朴,也可以做出花样棂格以取得美观。
许多人家在窑洞前平地上建一两间普通房屋或锢窑,加建围墙,组成院落。
也有的住宅是底层为窑洞,上层为木构架房屋,外观做成楼房式样,只是下层的内窗显出拱券形状。
有的加上外廊,做得很华丽。
地坑窑黄土高原上,有些地方是一望无际的平原,缺少自然垂直地形开凿靠山窑。
关于生土建筑的重要形式——土窑洞在黄土高原一些地区上有一种特有的民居形式——窑洞,窑洞是很一种很古老的名居形式,一说是战国时期出现的,我没有考证过,不过确实和史前人类居住的洞穴比较相似,足以看出其古老.由于窑洞有很多优点,故现在仍在被一些人使用.首先,窑洞按构筑材质大致分为土窑洞和非土窑洞〔石质和砖质〕;按构筑方式大致可分为靠崖式,地坑式,锢窑等.锢窑大多都是非土窑洞,锢窑是在平地用砖石垒砌而成的,锢窑是独立式的窑洞,不需要依山靠崖,但又有窑洞的很多优点.由于其材质的原因,其造价较高,所以这种窑洞的主人一般都比较富裕.锢窑从建筑形式上说是砖石建筑中的拱券式,而非生土建筑,我今天主要说的是生土建筑,故在此不对锢窑做详解.靠崖式和地坑式实质是相同的,都属于生土建筑中的土窑洞,以下我详细介绍一下.靠崖式是最常见的一种窑洞形式,将其细分又可分为靠山式和沿沟式两种,窑洞都是以"掏土"而构筑,靠山式就是首先把倾斜的山坡"刷"垂直——此"垂直"并非绝对垂直,为使窑面有更好的直立性一般都要有一定的倾斜度.一般视其地理条件将窑面修为"一"字型〔一个窑面〕和"凹"字型〔三个窑面〕,然后再在刷平的窑面上来打窑洞.沿沟式是在一边临沟的平地上,从临沟的一方掏土,掏掉一定深、一定高、一定宽的距离〔掏掉的空间越大,可以打出的窑洞越多,院子也越大〕,那么成为"槽型"〔大多为槽型〕,那么形成"窑面",然后就可以打窑洞了."正窑面"〔又叫"庄背子"〕〔"凹"字型为例〕窑洞一般以三、伍、七、九单数出现,但也有双数——视其地理位置和经济〔经济实力不好就有些随意〕.正窑面上最中间的窑称为"中窑"又叫"正窑",由于每孔窑都有"炕",所以中窑也是可以住人的,一般住家中辈分最高的人,中窑还有一个重大作用就是充当家中的"客厅",来访的客人就被安排到中窑接待,对客人的尊重,这表现了黄土高原人们的厚道,好客,纯朴……中窑两边的是"偏窑"用来居住的,一般充当卧室和客房,正窑面上最边上的叫"边窑",左边的边窑大多用做厨房,所以又叫"灶窑";"翼窑面"〔又叫"庄膀子"〕窑洞一般比较随意,数量按窑面的长短来定,由于翼窑面高度不规整,所以翼窑面上的窑洞大小也很随意,和正窑面衔接处的窑洞也是用来居住的,一般住的是家中辈分最低的人,诸如子女之类的,而再往外的窑洞大多不够规格,所以被称为"窑窑",一般不住人,用于放一些小的杂物等.在这种庄院里面,基本上一切的一切都以窑洞的形式出现,比如厕所,猪圈,羊圈,鸡窝……但它们都不在庄内,一般都在院外,另外很多庄院都是没有院墙的,我觉得是因为黄土高原的人们很质朴,在他们的意识里根本就没有偷盗这个概念〔院墙最大的作用就是防盗〕,我亲眼见人家出门不锁门,基本上没有见过锁子.地坑式就是所谓"平地窑"〔又叫"地坑院""暗庄子"等〕此庄院出现不是很多,主要出现在没有山坡,沟壑利用的地区,这种窑洞建造比较困难,首先在地上挖一个一定长度、一定宽度、一定深度的方形的地坑,然后四壁就成为窑面,再在四周打窑洞,由于这种完全围合的形式类似于的四合院,故被称为"地下四合院".由于这种院落的奇特形式,使之为窑洞更添加了一些神秘色彩.此种窑洞出现较少补光是因为建造比较困难,还因为它较靠崖式窑洞为潮湿、排水不易,光线更差……由于其独特的形式,人们对它的排水和人的通行很好奇,我在此做一个介绍:地坑院中的排水主要采用渗水的方式,在院子中挖一个一定大小的坑,名曰:"渗坑",若有降水那么将水全部引入渗坑,由于黄土质决定,水很容易就渗入地下,一般情况黄土高原降水较少,渗坑会达到排水的目的.但是万一有暴雨来临,地坑院还是有被淹灌的危险.另外,渗坑还有一个大缺点,如果挖的大了会影响院子活动区域的大小,挖的深了又会造成小孩等溺水的危险,挖的小或深又会减少渗坑的容量……人的通行方式那么是在一边打一个窑洞,窑洞是以上坡的形式而打的〔或者说是一个上坡的隧道〕,此"隧道"直通地面.为使通道不是那么黑暗深邃,隧道打到一定距离,直接从上面挖下——也就是说前面是隧道的形式,后面就是一个没有顶的隧道.这种通道也有一个很大的弊端——如果上面的水路修的不完善,雨天上面的水会顺着通道直接流入院子中,给渗坑又增加很大的负担.下面我们说一下窑洞的构件1、山墙,窑洞口要砌起一堵墙〔以前用于砌墙的材料都是土坯,也有用纯木材建的,后来很多人都用砖来代替,既美观有结实〕此堵墙被称为"山墙".山墙的作用主要是封闭空间,使窑洞内形成一个围合的空间.2、门墙,门墙是嵌于山墙内的,不能活动.门墙的下方有门槛,门槛和门墙是相连的,门槛的高低有所不同,用于表现贵贱.3、门,门连接于门墙上,门大多是木头的,现在也有很多用钢材的门.门有两扇开和一扇开之分,一般中窑都用两扇开的,以体现其尊贵,其余大多都为一扇开.4、窗,以前的窗子大多直接嵌于山墙内,没有窗扇只有窗格,并且没有玻璃而直接用纸糊的,所以通风采光都不是很好,现在有很多用的都是现代的窗户.5、活头,门之上有个可以活动的类似于天窗的东西称为"活头",由于以前窗子的局限性,活头直接担当通风采光的作用.6、天窗,天窗一般是不封闭的,就是只有窗格,也不用纸糊,也是通风采光的作用,厨房的天窗有抽油烟机的作用.7、炕,炕不只是睡觉的作用,还有沙发的作用,用来坐的〔不过现在有很多窑洞里也设有沙发〕,冬天还是取暖的工具.其余的物件都不是绝对的,故不多做列举.黄土高原上为什么出现这么独特形式的窑洞,其形成的因素一下做一列举1、地形,黄土高原上沟壑纵横,大多是山区地形,人们可以直接利用山沟,土崖.2、地质,黄土高原黄土层厚有挖掘的可能性,土质有粘性所以又很强的站立性,土质疏松易于挖掘.2、气候,黄土高原是半干旱地区,气候干燥,年降水量较少,为窑洞的长期存在提供条件.3、经济,西北地区经济欠发达,科技较为落后,故多以直接运用自然较多,挖掘窑洞能减少经济开支.4、其他,平地较少,多作为耕地;木材较少,无法建造木材架构建筑;其他建筑材料较少窑洞这种形式的建筑能存在这么长时间,必然有很多让它从在的理由,下面介绍一下窑洞的优点1,冬暖夏凉,由于窑洞内与外界有很厚的土层相隔,密封性较好,夏天太阳晒不透,冬天又有能很好的防寒气,加之窑洞内有炕,又能给室内加温,所以冬天基本就用不上专用的取暖设备.2,环保,建造窑洞完全是纯天然的,没有建筑垃圾的产生.室内没有现代材料的装饰,都是纯天然的,对周围空气没有任何影响.3,防火,建造构件基本没有木头以及易燃新材料,土质的山墙能有效的阻挡火的倾入.4,噪音小,厚的土层能有效的阻隔噪音,窑洞一般建造地都远离闹区,所以窑洞是老年人钟爱的住宅场所.5,造价低,窑洞造价极为低廉,不用高科技材料,不用高科技技术,只要有一片好的地形就可修建.6,节省用地,窑洞一般都修建在崖地和沟边,能节省很多的地用以耕种.尽管说了窑洞这么多优点,但大家都发现这种古老的建筑在慢慢的离我们而去,由此可见窑洞从现代生活的角度来说还是有很多缺点的,下面在列举一些窑洞的缺点1,采光较差,即便是坐北朝南,由于自身构造所致〔窗户太小,太少〕其采光很不理想,尤其是地坑式窑洞.2,取水困难,由于自身建造时对地形要有要求〔需要较高、土层较厚的地方,故打井不易、挑水较远〕尤其是靠崖式.在此情况下,人们用"水窖"来弥补——水窖雨季的时候可以蓄较多的水,用于日常生活所用.但即便如此取水还是一件很困难的事.3,通风较差,可打开的通风口太少,尤其是老一些的窑洞,仅靠天窗与活头两个不足一平米的通风口,来交换室内外空气是远远不够的.随着人们生活水平日高,现在的窑洞有很大的改革,不光是山墙变成砖的,门窗变成铁的,其内饰也有很大改变.窑洞内壁现在基本上都用一些装饰材料装饰过了,地面用地板也都铺过了,使其更加干净、更加美观或者更加现代.不光茶几、沙发都出现在窑洞中,甚至液晶电视、电脑、空调、冰箱……这些现代化设备都很容易在窑洞中看见,因此可以说窑洞中的生活越来越完善了.尽管如此,窑洞这种建筑还是在落败、在破落……慌败的远远超过新建的,造成这种原因的不光是以上所说的窑洞的缺点.还有一个很大的原因,年轻人的生活态度转变了!现在的年轻人基本上都有"走出去"的态度,上大学、学手艺、或者做农民工,不论怎样都想呆到大城市,而不想再回到家乡.闯好了在城市买套房,闯不好在城市租套房,早已将家乡的窑洞所忘记,或者来抵触,窑洞在年轻人的眼里那么是落后,贫穷的象征.这种态度的转变到底是意识的进步还是价值观的扭曲,我不在此做细论.反正这种建筑在我门这一代新建的的确是很少,如果再这样发展下去,再往后的几十年里或者十几年里,我相信窑洞将不复存在.那时窑洞将是历史,我们也只能存照片,文字记载上了解她了………………艺术学院环艺设计X攀3200809363512010年5月9日。
(b)石砌窑脸黄土窑洞
(c)黄土窑洞平面图
(d)黄土窑洞A-A剖面图 (e) 黄土窑洞窑脸基础
图7.2.6 黄土窑洞窑脸、洞口加强及窑脸基础图
7.2.6 窑脸结构墙体砌筑应满足《技术要点》第4章的相关要求。
7.3 施工要求
7.3.1 崖窑宜沿拱内壁衬砌砖或石材;拱内衬砌时,墙与墙、拱与墙应咬槎砌筑。
也可用直径为70~100mm 的整根柳木条弯成弓形,在弧形部分沿深度固定在窑 顶上预先挖好的凹槽中,再用泥浆填平抹光,如图7.3.1示。
图7.3.1 柳木条加固的崖窑
7.3.2 土坯拱脚墙的土坯应卧砌。
7.3.3 砌筑拱窑拱圈时,相邻跨度应同时施工,若不能同时施工,必须采取措施抵消横向推力。
7.3.4 拱窑侧脚墙体顶面应与拱轴线垂直,砖拱的纵向缝应与拱径方向垂直(图7.3.4)。
图7.3.4 拱圈与拱脚的关系
7.3.5 砖砌拱座应由砖墙挑出,挑出部分的高度不宜小于3皮砖,挑出墙面的长度不宜小于60mm (图7.3.5),也可沿拱脚墙顶设钢筋混凝土拱座梁;拱座砌筑砂浆强度等级不宜小于M7.5。
(a)边拱座(b)中间拱座
图7.3.5 砖砌拱座示意图
7.3.6 支撑拱体的承重横墙应与纵墙同时砌筑,拱圈不宜砌入纵墙内,但应与纵墙可靠连接(图7.3.4)。
7.3.7 拱窑拱圈模板待砌筑砂浆有足够强度时方可拆除,拆除时应使模板缓慢均匀下降50~200mm,对拱圈砌体进行检查,确保安全时再全部拆除。
7.3.8 拱圈模板拆除后,铺设保温防水材料或上部覆土时,不应使拱体受半边临时荷载。
8 石结构房屋
8.1 一般规定
8.1.1石结构房屋材料应符合下列要求:
1料石的宽度和厚度分别不宜小于240mm和220mm,长度宜为厚度的2~3倍且不宜大于厚度的4倍。
料石按其加工面的平整度分为细料石、半细料石、粗料石、毛料石,加工要求应符合表8.1.1的规定。
表8.1.1 料石加工要求
2 毛石的形状不能过于细长、扁薄、尖锥或接近圆形;厚度不小于200mm 的呈块状大毛石的数量应不小于毛石总量的60%,其中平毛石的数量应不小于毛石总量的40%。
注:毛石是指形状不规则,中部厚度不小于200mm的块石;平毛石是指形状不规则,但有两个平面大致平行、且该两平面的尺寸远大于石材厚度的毛石。
8.1.2石结构房屋的层数和高度应符合下列要求:
1单层石结构房屋的层高不宜超过4.0m;二层石结构房屋的层高不宜超过3.3m;
2毛料石结构房屋在8度地区,仅限一层。
8.1.3 抗震横墙的最大间距6、7度时不应大于10m,8度时不应大于6m;二层房屋的一层,6、7度时,不应超过7.0m,8度时不应超过5.0m。
注:抗震横墙为毛料石时,厚度不小于400mm。
8.1.4石结构房屋的局部尺寸,应符合下面的规定:
8度时,承重外墙尽端及内墙阳角到门窗洞边距离最小为1.2m;其他情况下,洞间墙及外墙尽端到洞边的最小距离为1.0m。
8.1.5房屋的结构体系应符合下列要求:
1宜采用石墙体承重结构;不应采用石柱承重结构;严禁采用石板,石梁作为承重构件;
2采用硬山搁檩的屋面,其屋面构造应符合5.2.11条的有关要求,8度区不应采用硬山搁檩屋盖。
8.1.6石结构房屋应在下列部位设置圈梁或配筋砂浆带:
1基础顶部、楼屋盖标高处;
2 8度时应在墙体中部增设一道。
8.1.7石结构房屋采用木屋架屋盖时,木屋架屋盖的构造及其与柱或墙的连接、自承重墙与屋架下弦的连接均应满足《技术要点》第5章的有关规定。
8.1.8石结构房屋宜优先选用现浇或装配整体式钢筋混凝土楼屋盖,当采用上述楼屋盖时,其抗震构造措施应按《技术要点》第4章的相关规定执行。
8.1.9 石结构房屋的最小墙厚为240mm,当为毛料石砌筑时为400mm。
8.2 抗震构造措施
8.2.1 纵横墙交接处应符合下列要求:
1 毛石砌体在每0.7m2墙面至少应设一块拉结石。
拉结石应均匀分布,相互错开,同皮内的中距应不大于2000mm。
当墙厚小于等于400mm时,拉结石长度应等于墙厚,墙厚大于400mm时,可利用两块拉结石内外搭接,搭接长度不小于150mm,其中一块长度不小于墙厚的2/3,见图8.2.1;
8.2.1-1 墙厚>400mm 8.2.1-2 墙厚≤400mm
图8.2.1 拉结石示意
2 沿墙高应每隔不大于700mm设置2φ6拉结钢筋或φ4@200mm拉结钢丝
网片,每边伸入墙内不宜小于1000mm或伸至门窗洞边。
8.2.2 配筋砂浆带应符合下列要求:
1 砂浆强度等级:6度、7度时不应低于M5,8度时不应低于M10;
2配筋砂浆带的纵向钢筋配置不应低于表8.2.2的要求,且每隔400mm设不小于φ6拉结筋,配筋砂浆带厚度不宜小于60mm;
表8.2.2 石结构房屋配筋砂浆带纵向配筋
3配筋砂浆带中钢筋正交时,应绑扎;搭接时,搭接长度≥300mm。
转角处钢筋构造做法参见图4.2.4-3。
8.2.3 门窗洞口处应采用钢筋混凝土过梁当洞口宽度小于900mm时,可采用钢筋石过梁,过梁支承长度不应小于300mm。
钢筋石过梁底面砂浆层处的钢筋配筋量参考《技术要点》第4章表4.2.6的规定,并将表中钢筋直径加2mm后取用,砂浆层厚度不小于30mm,砂浆强度等级不低于M10。
8.2.4木屋架和硬山搁檩屋盖的屋面材料宜采用轻质屋面,不应采用风化石片叠放的屋面。
8.2.5后砌非承重隔墙构造做法参照本《技术要点》第4章4.2.1。
长度大于5m 的后砌隔墙,墙顶应与梁、楼板或檩条连接。
8.2.6 对7度且高度大于5m和8度时的山墙、山尖墙墙揽的设置与构造应按《技术要点》第5章相关规定执行。
8.3 施工要求
8.3.1 石结构砌筑的一般要求:
1石材表面的泥垢、水锈等杂质在砌筑前应清除干净;
2料石砌体应采用无垫片砌筑;
3 石砌体的灰缝厚度:细料石结构不宜大于5mm;半细料石结构不宜大于10mm;无垫片粗料石结构不宜大于20mm;有垫片的毛料石结构不宜大于30mm;
4 石砌体的每日砌筑高度一般不宜超过1.2m。
将已砌好的料石移位、顶高时,
必须将原砂浆清理干净,重新铺浆;
5 石砌墙体在转角和内外墙交接处应同时砌筑,对不能同时砌筑而又必须留置的临时间断处,应砌成斜槎,斜槎的水平长度不应小于高度的2/3,严禁砌成直槎;
6石砌体组砌形式为“内外搭砌、上下错缝、拉结石、丁砌石交错设置”。
8.3.2 料石砌体施工应符合下列要求:
1 砂浆铺设厚度应略高于8.3.1条规定灰缝厚度。
其高出值分别为:细料石、半细料石宜为3~5mm,粗料石、毛料石宜为6~8mm。
2料石砌筑时,应放稳、压实;墙体上下皮应错缝搭砌,错缝长度不宜小于料石长度的1/3;料石结构的竖缝应在料石安装调平后,用同样强度等级的砂浆灌注密实。
8.3.3 毛石砌体施工时应符合下列要求:
1毛石砌体宜分皮卧砌,每皮高度约300mm。
砌筑方法采用铺浆法。
用较大的平毛石先砌转角处,交接处和门洞处,再向中间砌筑。
各皮石块间应利用自然形状敲打修整使之能与先砌石块基本吻合、搭砌紧密;应上下错缝,内外搭砌,不得采用外面侧立石块中间填心的砌筑方法;
2砌筑时,应合理摆放石块,以免砌体承重后发生错位、劈裂、外鼓等现象。
墙体中间不得有过桥石(仅在两端搭砌的石块)、铲口石(尖石倾斜向外的石块)和斧刃石(图8.3.3);
图8.3.3 过桥石、铲口石及斧刃石示意
3 毛石砌体石块间不得有互相接触现象。
石块间较大的空隙应先填塞砂浆后用碎石块嵌实,不得采用先摆碎石后塞砂浆或干填碎石块的砌法。
不能采用无浆干砌施工;
4砌筑毛石基础的第一皮石块应座浆,并将大面向下,用丁砌石座浆砌筑;
5毛石砌体的第一皮及转角处、交接处和洞口处,应用较大的平毛石砌筑;每个楼层(包括基础)砌体的最上一皮,宜选用较大的平毛石砌筑;
6毛石砌体必须设置拉结石(图8.2.1);
7砌筑时应保证墙体垂直度及外形尺寸。
