UPVC波纹管道管道安装监理细则

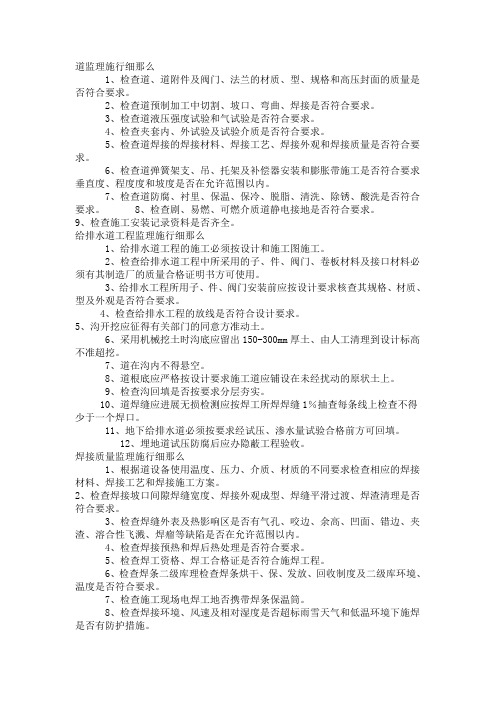

道监理施行细那么1、检查道、道附件及阀门、法兰的材质、型、规格和高压封面的质量是否符合要求。

2、检查道预制加工中切割、坡口、弯曲、焊接是否符合要求。

3、检查道液压强度试验和气试验是否符合要求。

4、检查夹套内、外试验及试验介质是否符合要求。

5、检查道焊接的焊接材料、焊接工艺、焊接外观和焊接质量是否符合要求。

6、检查道弹簧架支、吊、托架及补偿器安装和膨胀带施工是否符合要求垂直度、程度度和坡度是否在允许范围以内。

7、检查道防腐、衬里、保温、保冷、脱脂、清洗、除锈、酸洗是否符合要求。

8、检查剧、易燃、可燃介质道静电接地是否符合要求。

9、检查施工安装记录资料是否齐全。

给排水道工程监理施行细那么1、给排水道工程的施工必须按设计和施工图施工。

2、检查给排水道工程中所采用的子、件、阀门、卷板材料及接口材料必须有其制造厂的质量合格证明书方可使用。

3、给排水工程所用子、件、阀门安装前应按设计要求核查其规格、材质、型及外观是否符合要求。

4、检查给排水工程的放线是否符合设计要求。

5、沟开挖应征得有关部门的同意方准动土。

6、采用机械挖土时沟底应留出150-300mm厚土、由人工清理到设计标高不准超挖。

7、道在沟内不得悬空。

8、道根底应严格按设计要求施工道应铺设在未经扰动的原状土上。

9、检查沟回填是否按要求分层夯实。

10、道焊缝应进展无损检测应按焊工所焊焊缝1％抽查每条线上检查不得少于一个焊口。

11、地下给排水道必须按要求经试压、渗水量试验合格前方可回填。

12、埋地道试压防腐后应办隐蔽工程验收。

焊接质量监理施行细那么1、根据道设备使用温度、压力、介质、材质的不同要求检查相应的焊接材料、焊接工艺和焊接施工方案。

2、检查焊接坡口间隙焊缝宽度、焊接外观成型、焊缝平滑过渡、焊渣清理是否符合要求。

3、检查焊缝外表及热影响区是否有气孔、咬边、余高、凹面、错边、夹渣、溶合性飞溅、焊瘤等缺陷是否在允许范围以内。

4、检查焊接预热和焊后热处理是否符合要求。

工艺管道安装监理实施细则一、前言工艺管道的安装对于各种工程来说，在整个施工中都是特别关键的一个环节。

安装的质量和安装是否符合设计要求，直接影响整个项目的安全性、运行效果和使用寿命。

因此，在管道安装过程中，监理人员的作用非常紧要。

本文供给了一些工艺管道安装监理的实施细则，以供参考。

二、监理人员的职责1. 对施工图纸、施工方案进行检查，审核工艺管道的材质、规格，以及各种管道连接方式是否符合设计规范、标准和相关法律法规要求。

2. 负责制作计划并监督工程的实施，监督安装过程中的操作规范和质量掌控；监管关键工位质量检查，并调动施工方加强管理和协调，确保施工安全和资料管理的规范进行。

3. 检查和审核管道安装前施工的现场准备和整个工地的环境是否符合安全要求；对施工人员的资格和技能进行审核，对施工现场的安全要求进行管控并订立安全监管规程。

4. 审核材料（管道、支架、螺丝、垫片、密封胶等）的质量、材料符合相关规范和标准，并监督物资验收的全过程；实施防火、防爆、防雷的建设要求。

5. 监督脚手架、保护网、升降设施、吊运、运输等安全设施的设置，并对工程的高点作业、不安全工艺、限制性条件等特别施工环境作认真掌控。

保证施工所选现场符合人身安全要求。

6. 对安装的全过程进行跟踪、监督，适时发觉和矫正不合理之处，如有不合规之处，适时通知施工方并依照相关条例作出相应的处理。

三、安装现场的监管措施1. 施工方必需在监理人员的引导下进行管道设备的安装工作，并依照监理人员的要求供给相应的工具仪器。

2. 监理人员要参加到管道设备的选型过程中，进行产品的质量检验、质保服务、售后保障等方面进行跟进；订立材料验收标准，建立完善的材料供应体系。

3. 在安装前需要对各种管道设备进行检验，比较检查其实物与设计是否相符合；检查拼接缝的平齐度，以及管道与支架的垂直度和水平度是否符合规范和标准。

4. 监理人员需要对施工中的焊接、喷涂、扶手、支架等质量进行检查，确保工艺管道的安装质量稳定牢靠，符合要求的标准和规范。

UPVC管安装：○1、本工程和排水管采用UPVC管，柔性接口排水管道的横管与横管，横管与立管的连接，应采用450三通或450四通和900斜三通或900度斜四通。

立管与排出管端部的连接，宜采用两个450弯头或弯曲半径大于4倍管经的900弯头。

通过室外的排水管，穿过墙壁或基础必须下返时，应用450三通和450弯头连接，并应在垂直管段顶部设清扫口。

○2、UPVC管、管件及附属材料的质量要求及检验，必须按下列规定执行：管材和管件的颜色应一致，无色泽不均匀及分解变色线；管材和管件的内外壁应光滑、平整，无气泡、裂口、裂纹、脱皮和严重的冷斑及明显的痕纹、凹陷；管材轴向不得有异向弯曲，其直线度偏差应小于1%；管材端口必须平整，并垂直于轴线；管件应完整，无缺损、变形，合模缝、浇口应平整，无开裂。

○3.管材在同一截面处壁厚偏差不行超过14%；管材外径、壁厚有其公差应符合施工规范的规定。

管件的壁厚不得小于相应管材的壁厚。

管材和管件的承插粘接面，必须表而平整、尺寸准确，以确保接口的密封性能。

其承口尺寸应符合施工规范的规定。

○4.塑料和道与塑料转换拉头所承受的强度试压力不应低于管道的试验压力，其所能承受的水密性试验不应低于管道系统的工作压力；其螺纹应符合现行国家标准的规定，螺纹应完整，如有断丝或缺丝，不得大于全扣数的10%。

不得在塑料管材和管材上直接套丝。

胶粘剂应呈自由流动状态，不得为凝结体，在搅拌的情况下，不得有分层现象和析出物出现；不宜稀释。

胶粘剂内不得有团块、不溶颗粒和其他影响胶粘剂粘拉强度的杂质。

胶粘剂不得含有毒和利于微生物止长的物质。

管材管件应在同一批中抽样进行规格尺寸及必要的外观性能检查。

如不能达成到规定的质量的要求，应按国家标准执行，由指定的检测单位进行检验。

○5、管材和管件的贮运：管材应按不同规格分别进行捆扎，每捆长度应一致，且重量不宜超过50千克；管材应按不同品种、规格分别装箱，均不得动散装。

搬运管材和管件时，应小心轻放，避免油污。

建筑物给排水管道监理实施细则随着城市建设规模的不断扩大，建筑物给排水管道的监理工作变得尤为重要。

为了确保建筑物的排水系统安全可靠，我们制定了本实施细则，旨在明确给排水管道监理的相关要求和流程。

本文将详细介绍建筑物给排水管道监理的实施细则。

一、监理范围本实施细则适用于各类建筑物的给排水系统监理，包括住宅、商业、工业等各类建筑类型。

监理范围包括给排水管道设计、材料选用、施工过程、验收等环节。

二、监理要求1. 设计监理：监理人员应仔细审查给排水管道设计方案，确保其符合相关法规和标准要求。

设计方案应包括管道布置、管径、坡度、防水措施等内容。

2. 施工监理：监理人员应监督施工过程，确保施工按照设计方案进行，材料选用符合要求，施工质量可控。

监理人员应经常进行现场巡查，及时发现并纠正施工过程中的问题。

3. 管道验收：监理人员应参与给排水管道的验收工作，对管道的连接、密封、坡度等进行检查，确保其符合设计要求。

监理人员应编制详细的验收报告，记录发现的问题和整改情况。

三、监理流程1. 前期准备阶段：监理人员应与设计单位进行沟通，了解设计方案，并制定监理计划。

同时，监理人员应熟悉相关法规和标准要求，为监理工作做好准备。

2. 设计审查阶段：监理人员应仔细审查设计方案，对设计图纸进行审核，确保其符合法规和标准要求。

如发现问题，应及时提出修改意见。

3. 施工监督阶段：监理人员应定期进行现场巡查，对施工过程中的关键节点进行监督。

如发现施工质量不符合要求或存在安全隐患，应立即通知施工单位整改。

4. 管道验收阶段：监理人员应参与管道的验收工作，对各项指标进行检查。

如发现问题，应要求施工单位进行整改，并在整改完成后重新进行验收。

四、监理报告监理人员应及时编制监理报告，对监理过程中发现的问题、整改情况进行记录。

监理报告应真实、准确地反映监理工作的实际情况，以供相关部门参考。

总结：建筑物给排水管道的监理工作是确保建筑物排水系统安全可靠的重要环节。

1。

给排水管道概况：1.1控制楼室内生活给水管采用聚丙烯管（PPR），热熔或法兰连接，水管暗敷设。

1.2室内排水管采用硬聚氯乙烯塑料管（PVC-U)或排水铸铁管.1.3除盐水管采用不锈钢管.3041.4消防水管采用无缝钢管.20﹟1.5室内生活及排水管件管道支吊架施工时酌情配购。

2. 各类管材数量：2.1聚丙烯管(PPR)149m2.2聚氯乙烯管（PVC—V)155m2.3无缝钢管304 48m2.4无缝钢管20﹟ 42m3. 管道监理依据:3.1室内给水管道安装施工工艺标准（QB-CNCECJ050101-2004)3.2建筑给排水设计规范（GB50015～2003）3.3建筑设计防火规范（GB50016~2006）3.4给排水管道施工及验收规范(GB50268～97）3.5系统水压试验及调试施工工艺标准（QB-CNCECJ050702—2004）5。

给排水、除盐水、消防水管道工程质量控制目标：按合同规定，给排水管道及除盐水、消防水管道达到合格标准。

6. 给排水管道控制的方法和措施及施工的基本规定:6.1 从事给排水工程施工单位应具备相应的施工资质。

施工人员应具备相应的资格，给排水管道工程施工和质量管理应具有相应的施工技术标准。

6。

2 施工单位应建立建全的施工技术、质量、安全生产等管理体系，制定各项施工管理规定,认真贯彻执行。

6。

3 施工单位按照合同文件、设计文件和规范、标准要求，根据建设单位提供的施工界域内、地下管线等构(建)筑物资料，组织有关施工技术管理人员，深入沿线调查，掌握现场实际情况,做好施工准备。

6。

4 施工单位应熟悉和审查施工图纸，掌握设计意图与要求,实行自审、会审、交底和签证制度，施工图发现问题、差错，应及时提出意见和建议，如需变更设计,应按照相应程序报审，相关单位签证认定后实施。

6.5 开工前应编制施工组织设计、专项施工方案，按规定程序审批执行，有变更时应办理变更审批.6。

6 工程所用的管材、管道附件及主要原材料等产品进场时必须进行验收，验收时应检查每批产品的订购合同、质量合格证、性能检验报告、使用说明书，验收合格后方可使用。

给排水管道工程监理实施细则一、引言排水管道工程是建筑工程的重要组成部分，对于保障建筑物正常使用和人们生活的舒适度至关重要。

为了确保排水管道工程施工质量和安全性，进行监理是必要的。

本文将针对排水管道工程监理进行详细的实施细则。

二、监理范围和目标1.监理范围：a.排水管道工程施工材料的质量检验、验收；b.施工图纸、施工方案的审核以及现场工程的实际施工情况监测；c.管道安装、连接工艺的把关；d.管道施工中的质量控制，如焊口质量、密封性检查等；e.排水系统的试压、试验等；2.监理目标：a.确保施工工艺符合相关规范和标准的要求；b.确保施工质量符合相关规范和标准的要求；c.及时发现和解决施工中出现的问题；d.提出合理的建议和改进建议，以提高施工质量。

三、监理流程及实施步骤1.前期准备：a.审查施工单位的资质，确保其具备相关工程施工的能力；b.审查工程施工图纸和方案，确保其符合规范和标准要求；c.制定监理计划和工作方案，明确监理工作的目标和重点。

2.施工前监理：a.对施工材料进行质量检验，包括主要材料的检验标准和方法；b.对施工图纸进行审核，包括管道连接方式、安装要求等；c.参与工程招投标及施工讨论会，了解工程进展和施工方案；d.检查施工设备和施工人员的准备情况。

3.施工中监理：a.定期进行现场巡查，检查施工进度、质量和安全状况；b.检查施工过程中的节点工程，如穿越墙面、地面、楼板等；c.对施工工艺和施工质量进行监督和把关；d.审查施工记录和报告，记录施工中的重点问题和存在的风险；e.确保施工符合相关监管要求和标准。

4.施工后监理：a.对排水管道系统进行试压、试验，确保系统的正常运行；b.检查竣工图纸和相关验收文件的准备情况；c.进行验收检查，确保工程达到设计要求和相关规范的要求；d.出具监理报告，总结工程质量和施工过程中存在的问题，并提出改进建议。

四、监理人员和要求1.监理工程师：a.应具备相关工程专业背景和相应的岗位职称；b.应熟悉相关的标准和规范要求；c.应具备一定的现场施工经验和质量控制能力。

UPVC双壁波纹管施工方案1.施工准备：-根据设计要求，确定管道的走向、高差、坡度等。

-准备好所需的工具和材料，包括UPVC双壁波纹管、管件、胶粘剂、切割工具、尺子、水平仪等。

-清理施工现场，确保平整无杂物。

2.施工步骤：-根据设计要求，在地面上标出管道走向，并测量高差和坡度。

-根据测量结果，在地面上打标记，确定管道的位置。

-利用切割工具，根据需要将UPVC双壁波纹管切割成所需长度，并确保切口平整光滑。

-在管道末端涂抹一层胶粘剂，并将管件插入其中，确保完全密封。

-插入管道时，要按照设计要求保持一定的坡度，以便排水顺畅。

-在每个连接处涂抹一层胶粘剂，并将管件插入其中，确保连接牢固且完全密封。

-在管道的每个转角处使用连接件，以确保管道的转弯平滑。

3.质量控制：-在施工过程中，要确保管道连接处的胶粘剂涂抹均匀，并确保连接紧密，以防止漏水。

-使用水平仪检查管道的坡度是否符合设计要求，以确保排水顺畅。

-在施工完成后，对管道进行压力测试，以确保管道系统的完整性和耐压能力。

-对施工过程中出现的问题及时进行处理，确保管道系统的质量。

4.安全措施：-在施工现场设置警示标志，提醒周围人员注意安全。

-工人必须佩戴防护设备，包括手套、安全帽、护目镜等。

-在施工期间，要注意防止机械损伤和人员受伤，避免发生意外事故。

UPVC双壁波纹管施工方案主要包括施工准备、施工步骤、质量控制和安全措施。

正确的施工方法可以确保管道系统的完整性和耐用性。

施工过程中要严格按照设计要求进行施工，并对管道连接处进行质量控制和压力测试，以确保管道系统的质量。

同时，要注重施工现场的安全，避免发生意外事故。

太原市城中村改造工程B-2#楼B—3＃楼安装监理细则编制：审批：2009年9月1日一·工程概况:建设单位：勘察单位：设计单位:监理单位：施工单位：:（1）本工程为山西城中村改造项目B-2#住宅楼,位于太原市.建筑地下二层，地上二十六层,建筑总高度76。

3 m，总建筑面积40741.96平米，总建筑体积为102044.32m^U3^U，属一类高层建筑。

其中地下一层为管道层，地下二层为核六级人防层，一至二十六层为高层住宅.屋顶设电梯机房。

共四个单元，均为一梯四户,住宅户数共416户,室内外高差为0。

9 m.（2)B—3＃住宅楼，建筑地下二层，地上二十二层，建筑总高度64.7 m，总建筑面积35602.99平米,总建筑体积为m^U3^U，属一类高层建筑.其中地下一层为管道层，地下二层为核六级人防层，一至二十二层为高层住宅，屋顶设电梯机房。

一梯四户,四个单元，住宅户数共325户，室内外高差为0.9 m.本工程设有给排水、地暖，通风、消防、电气等配套设置.二、监理依据(1）施工图纸(2）监理合同（3）监理规划1.给水排水工程施工质量监理实施细则:《建筑给水排水设计规范》GB50015-2003《高层民用建筑设计防火规范》GB50045—95 2005年版《自动喷水灭火系统设计规范》GB50084-2001 2005年版《建筑灭火器配置设计规范》GBJ140—90《住宅建筑规范》GB56368—2005《住宅设计规范》GB50096—1999(2003年版)《建筑给水排水及采暧工程施工质量验收规范》GB50242—2002《自动喷水灭火系统施工及验收规范》GB50261—2005《聚丙烯管道施工验收规范》GB/T50349-2005《给水排水制图标准》GB/T50106—20012。

暧通工程施工质量监理实施细则：采暖通风空气调节设计规范（GB50096—1999）住宅建筑规范(GB50368-2005）；住宅设计规范（GB50096—1999）；高层民用建筑设计防火规范(GB50045—95）（2005版）；民用建筑节能设计标准(DBJ04—216-2006）（山西省工程建设地方标准)；公共建筑节能设计标准（DBJ04—241-2006）（山西省工程建设地方标准）；地面辐射供暖技术规程（JGJ142—2004/J263-2004）;暖通给水、排水及采暖工程施工质量验收规范（GB50242-2002）；3。

一、编制依据1.已批准的《监理规划》2.施工设计文件及已批准的施工组织设计3.《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）4.《工业金属管道工程施工及验收规范》（GB50235-97）5.《工业金属管道工程质量检验评定标准》（GB50184-93）6.《通风及空调工程施工质量及验收规范》（GB50243-2002）二、专业工程的特点（一）室内给排水工程的特点1.室内给水工程该工程包括生活给水管道系统和生产消防合用给水系统生活给水系统从北侧框卫生间引入，供应南、北框架楼内卫生间及电热水器用水。

生活给水压力≥0.3 MP a。

生活给水管道：埋地部分DN≥75mm 采用给水球墨铸铁管，T型橡胶接口；DN≤50mm采用热镀锌钢管，丝扣连接。

生产消防合用给水系统本系统从南、北两路给水，在车间内来连成环状。

室内消防用水量10L/S。

车间架空给水管道采用热镀锌钢管，DN≥65mm采用卡箍连接，DN≤50mm采用热镀锌钢管，丝扣连接。

2.室内排水工程（1）生活污水经各排水立管至一层地坪下汇集后，排至室外污水井。

排水管道±0.000以上采用UPVC管，承插式胶粘剂粘接；±0.000以下采用排水铸铁管，石棉水泥接口。

（2）车间及南、北框架楼雨排水采用内排水形式，UPVC管材，承插（3）车间内排水DN≤200mm采用排水铸铁管，石棉水泥接口。

车间内产生的机加废水（液）全部混合后进入污水处理站进行处理。

（二）室内采暖工程的特点本工程采暖系统，热媒为95～70℃热水，南框架采用单管系统，上供下回形式。

北框架采用双管系统，上供下回形式。

车间为双管系统，采用上供上回形式。

DN≤100mm的镀锌管采用丝接，DN＞100mm的无缝钢管采用焊接。

散热器采用钢制复合是散热器，车间内附以高效低噪声暖风机和明装侧吹热风幕。

（三）蒸气、凝结水、压缩空气等工业管道系统工程的特点厂区高压蒸汽0.8 MP a经减压阀调至需要的压力。

浐灞三角洲道路热力工程监理细则一、供热工程概况及特点本工程位于浐灞三角洲生态区,地处灞河西路、东湖路与浐河东路,总建筑面积360万平方米，其中住宅330万平方米，分为12个地块，热源拟全部来之大唐浐灞热电厂，自东湖路经二环路至纬一路分两路进入经五路、纬一路路段，最后分别进入地块。

本工程特点：在给水、强电、电信、雨、污水等已完工情况下进行施工，沿途障碍比较多，且时间紧，围墙无法拆除情况下进行。

在保证已完工程安全前提下进行大范围的施工。

二.、工程执行依据：1、城市供热管网工程施工及验收规范CJJ28--------89 ；2、工业金属管道工程施工及验收规范GB50235--------97 ；3、城市直埋供热管道工程技术规程CJJ/T80--------98 ；4、工业设备及管道绝热工程施工及验收规范GBJ126--------89 ；5、工业设备管道工程防腐蚀施工及验规范HGJ229-------91;6、现场设备，工业管道焊接工程施工及验收规范GB50236------98；按“建筑安装工程质量检查评定统一标准”的规定和国家颁发有关“建筑工程施工质量验收规范”的规定执行。

三.监理工作流程：可进行下一分项工程四、监理工作方法、措施及目标值（一）监理工作方法、措施：1..施工准备阶段的监理工作———事前预控。

（1）熟悉设计图纸，组织图纸交底和图纸会审，领会设计意图，了解工程特点和工程质量要求。

（2）审核承包单位的施工组织设计及施工方案，同时对施工单位参加热力管网施工人员数量、业务素质、从业资质进行审核；水暖工、电焊工必须有上岗证并持复印件送交监理部存档备案。

(3) 为保证工程质量，杜绝假冒伪劣材料、设备、部件进入现场，对进入现场的保温钢管、机制管件材料、阀门、设备、机具等要进行严格检查或送有关部门进行检验、化验。

产品必需持有生产许可证,合格证,产品检验报告, 生产厂家及地址;不合格产品不得进入工地,已进入工地的要立即清除出场。
