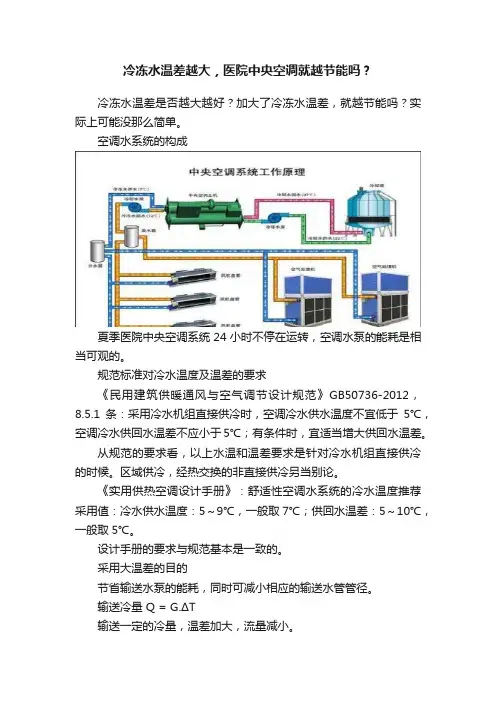

冷冻水温差越大,医院中央空调就越节能吗?冷冻水温差是否越大越好?加大了冷冻水温差,就越节能吗?实际上可能没那么简单。
空调水系统的构成夏季医院中央空调系统24小时不停在运转,空调水泵的能耗是相当可观的。
规范标准对冷水温度及温差的要求《民用建筑供暖通风与空气调节设计规范》GB50736-2012,8.5.1条:采用冷水机组直接供冷时,空调冷水供水温度不宜低于5℃,空调冷水供回水温差不应小于5℃;有条件时,宜适当增大供回水温差。
从规范的要求看,以上水温和温差要求是针对冷水机组直接供冷的时候。
区域供冷,经热交换的非直接供冷另当别论。
《实用供热空调设计手册》:舒适性空调水系统的冷水温度推荐采用值:冷水供水温度:5~9℃,一般取7℃;供回水温差:5~10℃,一般取5℃。
设计手册的要求与规范基本是一致的。
采用大温差的目的节省输送水泵的能耗,同时可减小相应的输送水管管径。
输送冷量 Q = G.ΔT输送一定的冷量,温差加大,流量减小。
水泵的轴功率NZ=ρ.G.H/102.η水泵能耗与流量、扬程成正比。
所以流量减少,水泵一定会节能。
但是当水泵得以节能,水量减小的同时,对室内的末端空调机有没有影响呢?大温差小流量对末端及冷水机的影响(1)影响表冷器传热系数的因素对结构相同的表冷器,影响其传热量的因素: Vy ,ω,ζVy 迎面风速。
ω表冷器管道内水流速。
ζ析湿系数(h1-h2)/Cp(tg1-tg2)h1、h2 处理前后空气的焓值。
tg1、tg2 处理前后空气干球温度。
小流量使表冷器管道内水流速减小,影响传热系数。
(2)大温差使平均水温变化,使得盘管与空气的传热温差发生变化,影响传热量。
(3)以大家熟知的T和Y厂家产品为例,对大温差下表冷器换热能力的计算分析。
T厂:换热计算Ta 换热器空气侧空气的平均温度ha 换热器空气侧空气与换热器的对流换热系数Sa 换热器空气侧空气与换热器的有效换热面积Tw 换热器水侧冷水的平均温度hw 换热器水侧冷水与换热器的对流换热系数Sw 换热器水侧冷水与换热器的有效换热面积Q 空气与冷水的换热量常规水系统供回水温度为7/12℃,温差5℃。

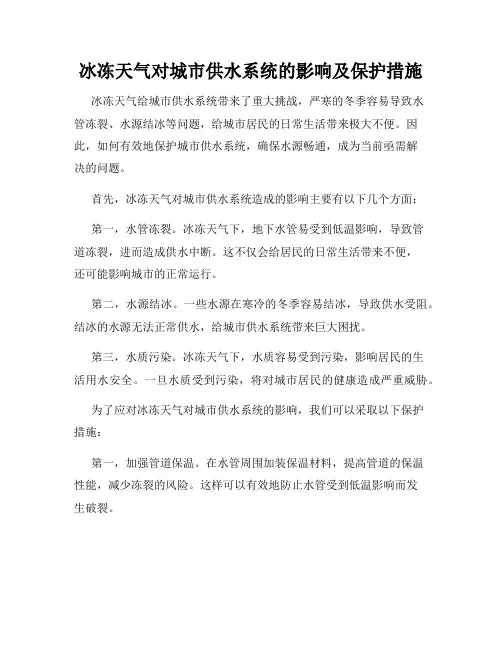

冰冻天气对城市供水系统的影响及保护措施冰冻天气给城市供水系统带来了重大挑战,严寒的冬季容易导致水管冻裂、水源结冰等问题,给城市居民的日常生活带来极大不便。
因此,如何有效地保护城市供水系统,确保水源畅通,成为当前亟需解决的问题。
首先,冰冻天气对城市供水系统造成的影响主要有以下几个方面:第一,水管冻裂。
冰冻天气下,地下水管易受到低温影响,导致管道冻裂,进而造成供水中断。
这不仅会给居民的日常生活带来不便,还可能影响城市的正常运行。
第二,水源结冰。
一些水源在寒冷的冬季容易结冰,导致供水受阻。
结冰的水源无法正常供水,给城市供水系统带来巨大困扰。
第三,水质污染。
冰冻天气下,水质容易受到污染,影响居民的生活用水安全。
一旦水质受到污染,将对城市居民的健康造成严重威胁。
为了应对冰冻天气对城市供水系统的影响,我们可以采取以下保护措施:第一,加强管道保温。
在水管周围加装保温材料,提高管道的保温性能,减少冻裂的风险。
这样可以有效地防止水管受到低温影响而发生破裂。
第二,定期清理水源。
在冰冻天气来临之前,对水源进行清理,及时清除周围的积雪和冰层,保证水源的通畅。
这样可以有效避免水源结冰的问题。
第三,提高供水管道的保温材质。
使用高效的保温材料,提高供水管道的抗低温能力,降低水管冻裂的几率。
第四,加强水质监测。
在冰冻天气下,应加强对供水水质的监测,及时发现水质污染问题,采取相应的措施处理,确保居民的生活用水安全。
通过以上措施的采取,可以有效应对冰冻天气对城市供水系统造成的威胁,确保城市供水系统的正常运行,保障居民的生活用水安全。
在未来的城市建设中,应更加重视城市供水系统的保护和维护,确保城市供水系统的可持续发展与稳定运行。
【字数已达1500字,如需继续增加,请提出具体要求】。

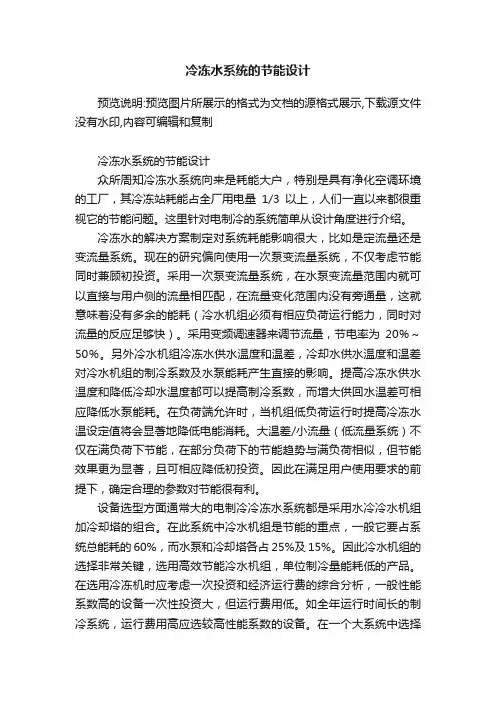

冷冻水系统的节能设计预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制冷冻水系统的节能设计众所周知冷冻水系统向来是耗能大户,特别是具有净化空调环境的工厂,其冷冻站耗能占全厂用电量1/3以上,人们一直以来都很重视它的节能问题。
这里针对电制冷的系统简单从设计角度进行介绍。
冷冻水的解决方案制定对系统耗能影响很大,比如是定流量还是变流量系统。
现在的研究偏向使用一次泵变流量系统,不仅考虑节能同时兼顾初投资。
采用一次泵变流量系统,在水泵变流量范围内就可以直接与用户侧的流量相匹配,在流量变化范围内没有旁通量,这就意味着没有多余的能耗(冷水机组必须有相应负荷运行能力,同时对流量的反应足够快)。
采用变频调速器来调节流量,节电率为20%~50%。
另外冷水机组冷冻水供水温度和温差,冷却水供水温度和温差对冷水机组的制冷系数及水泵能耗产生直接的影响。
提高冷冻水供水温度和降低冷却水温度都可以提高制冷系数,而增大供回水温差可相应降低水泵能耗。
在负荷端允许时,当机组低负荷运行时提高冷冻水温设定值将会显著地降低电能消耗。
大温差/小流量(低流量系统)不仅在满负荷下节能,在部分负荷下的节能趋势与满负荷相似,但节能效果更为显著,且可相应降低初投资。
因此在满足用户使用要求的前提下,确定合理的参数对节能很有利。
设备选型方面通常大的电制冷冷冻水系统都是采用水冷冷水机组加冷却塔的组合。
在此系统中冷水机组是节能的重点,一般它要占系统总能耗的60%,而水泵和冷却塔各占25%及15%。
因此冷水机组的选择非常关键,选用高效节能冷水机组,单位制冷量能耗低的产品。
在选用冷冻机时应考虑一次投资和经济运行费的综合分析,一般性能系数高的设备一次性投资大,但运行费用低。
如全年运行时间长的制冷系统,运行费用高应选较高性能系数的设备。
在一个大系统中选择单机制冷量时还应考虑用户的最小冷负荷应大于所选制冷机的最小冷负荷极限。
有时因为这个原因在同一个系统中会采用两种机组,以求达到大范围的安全、高效运行。

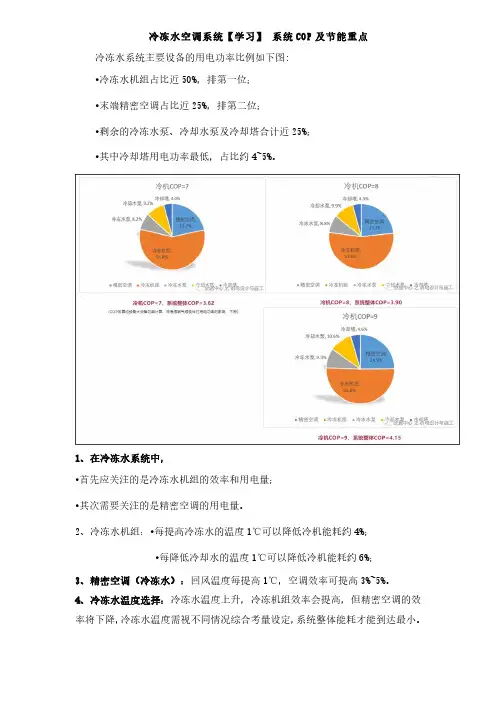

冷冻水空调系统【学习】系统COP及节能重点冷冻水系统主要设备的用电功率比例如下图:
•冷冻水机组占比近50%,排第一位;
•末端精密空调占比近25%,排第二位;
•剩余的冷冻水泵、冷却水泵及冷却塔合计近25%;
•其中冷却塔用电功率最低,占比约4~5%。
1、在冷冻水系统中,
•首先应关注的是冷冻水机组的效率和用电量;
•其次需要关注的是精密空调的用电量。
2、冷冻水机组:•每提高冷冻水的温度1℃可以降低冷机能耗约4%;
•每降低冷却水的温度1℃可以降低冷机能耗约6%;
3、精密空调(冷冻水):回风温度每提高1℃,空调效率可提高3%~5%。
4、冷冻水温度选择:冷冻水温度上升,冷冻机组效率会提高,但精密空调的效率将下降,冷冻水温度需视不同情况综合考量设定,系统整体能耗才能到达最小。

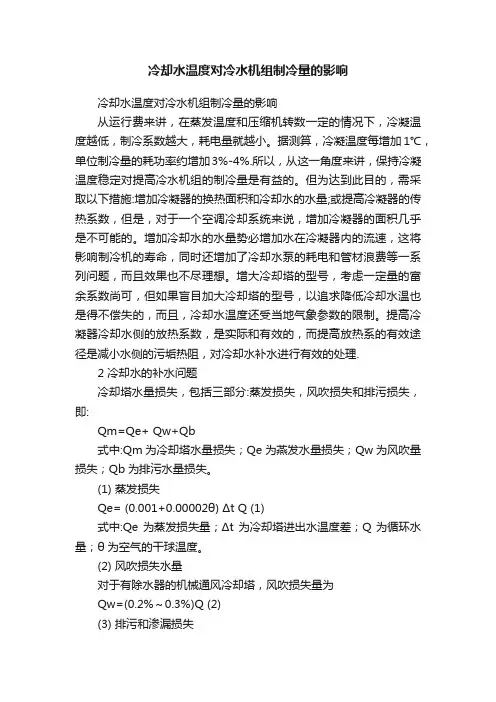

冷却水温度对冷水机组制冷量的影响冷却水温度对冷水机组制冷量的影响从运行费来讲,在蒸发温度和压缩机转数一定的情况下,冷凝温度越低,制冷系数越大,耗电量就越小。
据测算,冷凝温度每增加1℃,单位制冷量的耗功率约增加3%-4%.所以,从这一角度来讲,保持冷凝温度稳定对提高冷水机组的制冷量是有益的。
但为达到此目的,需采取以下措施:增加冷凝器的换热面积和冷却水的水量;或提高冷凝器的传热系数,但是,对于一个空调冷却系统来说,增加冷凝器的面积几乎是不可能的。
增加冷却水的水量势必增加水在冷凝器内的流速,这将影响制冷机的寿命,同时还增加了冷却水泵的耗电和管材浪费等一系列问题,而且效果也不尽理想。
增大冷却塔的型号,考虑一定量的富余系数尚可,但如果盲目加大冷却塔的型号,以追求降低冷却水温也是得不偿失的,而且,冷却水温度还受当地气象参数的限制。
提高冷凝器冷却水侧的放热系数,是实际和有效的,而提高放热系的有效途径是减小水侧的污垢热阻,对冷却水补水进行有效的处理.2 冷却水的补水问题冷却塔水量损失,包括三部分:蒸发损失,风吹损失和排污损失,即:Qm=Qe+ Qw+Qb式中:Qm为冷却塔水量损失;Qe为燕发水量损失;Qw为风吹量损失;Qb为排污水量损失。
(1) 蒸发损失Qe= (0.001+0.00002θ) Δt Q (1)式中:Qe为蒸发损失量;Δt为冷却塔进出水温度差;Q为循环水量;θ为空气的干球温度。
(2) 风吹损失水量对于有除水器的机械通风冷却塔,风吹损失量为Qw=(0.2%~0.3%)Q (2)(3) 排污和渗漏损失该损失是比较机动的一项,它与循环冷却水质要求、处理方法、补充水的水质及循环水的浓缩倍数有关 .浓缩倍数的计算公式: N =Cr/Cm式中:N为浓缩倍数;Cr为循环冷却水的含盐量;Cm为补充水的含盐量.根据循环冷却水系统的含盐量平衡,补充水带进系统的含盐最应等于排污,风吹和渗偏水中所带走的含盐量 .QmCm= (Qw+Qb)CrN =Cr/Cm=Qm/(Qw+Qb)=( Qe+ Qw+Qb)/( Qw+Qb) (3)Qm= QeN/(N 一1)浓缩倍数为补充水含盐量和经浓缩后冷却水中的含盐量之比,《建筑给水排水设计手册》推荐N值,一般情况下最高不超过5~6。

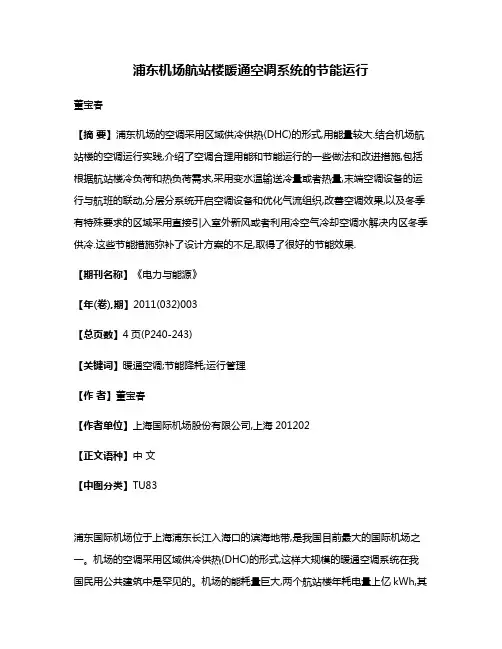

浦东机场航站楼暖通空调系统的节能运行董宝春【摘要】浦东机场的空调采用区域供冷供热(DHC)的形式,用能量较大.结合机场航站楼的空调运行实践,介绍了空调合理用能和节能运行的一些做法和改进措施,包括根据航站楼冷负荷和热负荷需求,采用变水温输送冷量或者热量,末端空调设备的运行与航班的联动,分层分系统开启空调设备和优化气流组织,改善空调效果,以及冬季有特殊要求的区域采用直接引入室外新风或者利用冷空气冷却空调水解决内区冬季供冷.这些节能措施弥补了设计方案的不足,取得了很好的节能效果.【期刊名称】《电力与能源》【年(卷),期】2011(032)003【总页数】4页(P240-243)【关键词】暖通空调;节能降耗;运行管理【作者】董宝春【作者单位】上海国际机场股份有限公司,上海201202【正文语种】中文【中图分类】TU83浦东国际机场位于上海浦东长江入海口的滨海地带,是我国目前最大的国际机场之一。
机场的空调采用区域供冷供热(DHC)的形式,这样大规模的暖通空调系统在我国民用公共建筑中是罕见的。
机场的能耗量巨大,两个航站楼年耗电量上亿kWh,其中暖通空调能耗约占航站楼总能耗的58%,因此合理用能,在满足旅客舒适性要求的前提下做好空调节能工作就显得非常重要。
1号航站楼从1999年建成以来已经运行10年,本文将结合上海浦东机场多年来的实践,介绍航站楼空调运行的一些节能做法和体会。
1 航站楼暖通空调系统运行概况机场拥有3条跑道、两个航站楼、240万m2的停机坪、224个停机位、70座登机桥,可保障年旅客吞吐量6000万人次。
机场的建筑包括T1和T2两个航站楼,一个综合区。
其中T1航站楼由主楼和候机长廊两大部分组成,均为三层结构,由两条通道连接,面积达28万m2,包括到港行李输送带13条,登机桥28座。
T1航站楼的候机楼内的商业餐饮设施和其他出租服务设施面积达6万m2。
T1航站楼的0m处的底层为到达大厅,下层(6 m)为旅客到达区,上层(12m)为旅客出发;长廊的北侧1—33轴为国内航班区,南侧33—77为国际航班区。

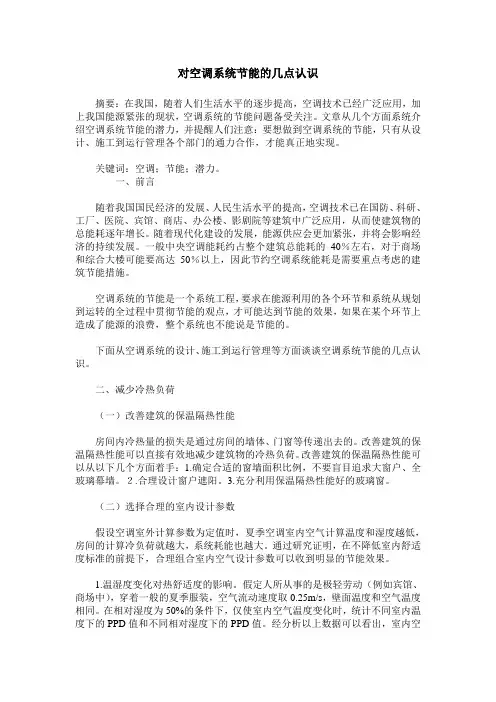

对空调系统节能的几点认识摘要:在我国,随着人们生活水平的逐步提高,空调技术已经广泛应用,加上我国能源紧张的现状,空调系统的节能问题备受关注。
文章从几个方面系统介绍空调系统节能的潜力,并提醒人们注意:要想做到空调系统的节能,只有从设计、施工到运行管理各个部门的通力合作,才能真正地实现。
关键词:空调;节能;潜力。
一、前言随着我国国民经济的发展、人民生活水平的提高,空调技术已在国防、科研、工厂、医院、宾馆、商店、办公楼、影剧院等建筑中广泛应用,从而使建筑物的总能耗逐年增长。
随着现代化建设的发展,能源供应会更加紧张,并将会影响经济的持续发展。
一般中央空调能耗约占整个建筑总能耗的40%左右,对于商场和综合大楼可能要高达50%以上,因此节约空调系统能耗是需要重点考虑的建筑节能措施。
空调系统的节能是一个系统工程,要求在能源利用的各个环节和系统从规划到运转的全过程中贯彻节能的观点,才可能达到节能的效果,如果在某个环节上造成了能源的浪费,整个系统也不能说是节能的。
下面从空调系统的设计、施工到运行管理等方面谈谈空调系统节能的几点认识。
二、减少冷热负荷(一)改善建筑的保温隔热性能房间内冷热量的损失是通过房间的墙体、门窗等传递出去的。
改善建筑的保温隔热性能可以直接有效地减少建筑物的冷热负荷。
改善建筑的保温隔热性能可以从以下几个方面着手:1.确定合适的窗墙面积比例,不要盲目追求大窗户、全玻璃幕墙。
2.合理设计窗户遮阳。
3.充分利用保温隔热性能好的玻璃窗。
(二)选择合理的室内设计参数假设空调室外计算参数为定值时,夏季空调室内空气计算温度和湿度越低,房间的计算冷负荷就越大,系统耗能也越大。
通过研究证明,在不降低室内舒适度标准的前提下,合理组合室内空气设计参数可以收到明显的节能效果。
1.温湿度变化对热舒适度的影响。
假定人所从事的是极轻劳动(例如宾馆、商场中),穿着一般的夏季服装,空气流动速度取0.25m/s,壁面温度和空气温度相同。

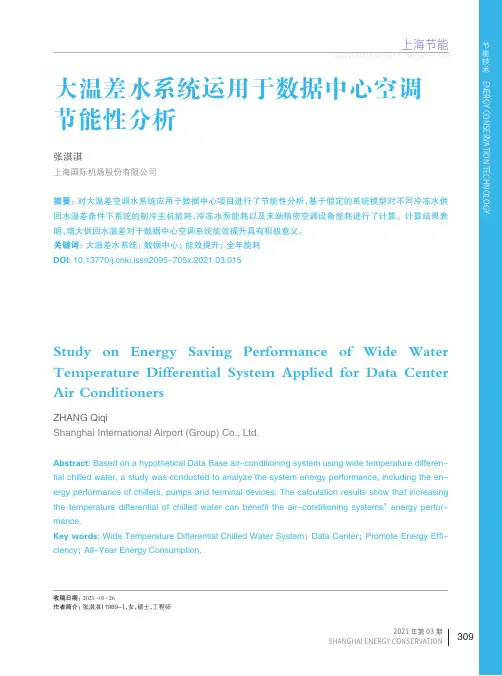

上海节能大温差水系统运用于数据中心空调节能性分析张淇淇上海国际机场股份有限公司摘要:对大温差空调水系统应用于数据中心项目进行了节能性分析,基于假定的系统模型对不同冷冻水供回水温差条件下系统的制冷主机能耗、冷冻水泵能耗以及末端精密空调设备能耗进行了计算。
计算结果表明,增大供回水温差对于数据中心空调系统能效提升具有积极意义。
关键词:大温差水系统;数据中心;能效提升;全年能耗DOI:10.13770/ki.issn2095-705x.2021.03.015Study on Energy Saving Performance of Wide Water Temperature Differential System Applied for Data Center Air ConditionersZHANG QiqiShanghai International Airport(Group)Co.,Ltd.Abstract:Based on a hypothetical Data Base air-conditioning system using wide temperature differen-tial chilled water,a study was conducted to analyze the system energy performance,including the en-ergy performance of chillers,pumps and terminal devices.The calculation results show that increasing the temperature differential of chilled water can benefit the air-conditioning systems’energy perfor-mance.Key words:Wide Temperature Differential Chilled Water System;Data Center;Promote Energy Effi-ciency;All-Year Energy Consumption.收稿日期:2021-01-26作者简介:张淇淇(1989-),女,硕士,工程师No.032021上海节能No.0820180概述近年来,随着移动互联网时代的到来,数据中心的建设规模飞速发展。
冷冻水供水温度对区域供冷系统总能耗的影响
同济大学/广东海洋大学蒋小强龙惟定
摘要:区域供冷系统的一个特点是输送系统能耗较大,其输送系统能耗取决于输送水流量,而水流量取决于供水温度和供回水温差。
本文从理论上比较分析了区域供冷系统中,制冷机能耗随制冷剂蒸发温度变化而变化的情况和水泵能耗随冷冻水供水温度变化而变化的情况,并得出了不同制冷剂蒸发温度情况对系统总能耗影响的公式。
结果表明,对于无蓄冷的区域供冷系统,将存在一个最佳制冷剂蒸发温度和冷冻水供水温度使系统总能耗达到最小。
关键词:区域供冷供水温度能耗
1 引言
随着全球经济的快速发展,人民生活水平得到了不断提高,城市化建设不断加速,工业化发展趋势不断深入,能源与资源消耗屡创新高。
特别是以建筑业为代表的行业及其相关行业的高速发展,如供热通风与空调行业很大程度上反映着高经济发展速度的现状和趋势,但也带来了一些不利的因素。
根据相关数据统计,建筑能耗已占了全球总能耗的30%-40%,其中大部分能耗来自采暖供冷。
因此,发展既节能、环保又经济可行的制冷技术将成为全球可持续发展伟大目标中的重要一环,区域供冷为我们提供
了一种安全、节能且环保的绿色供冷方案[1]。
区域供冷是指对一定区域内的建筑群,由一个或多个功能站制得冷水等冷媒,通过区域管网提供最终用户,实现用户制冷要求的系统,由于冷量规模生产,因此冷量生产成本得以降低,实现节能。
最早将区域供冷技术商业化的是美国的hartford工程,6年后欧洲国家如法国、瑞典也开始建立一些大型区域供冷工程,法国的La Defense 的区域供冷能力达到220 MW。
我国在2000年开始引入区域供冷概念及技术,并先后建成了北京中关村、广州大学城等一批区域供冷工程[2-3]。
然而,尽管区域供冷具有非常明显的节能优势,但至今有些问题一直未能很好地解决,首先是负荷变化范围大时,能效比如何保证居高不降;其次有输冷过程中,冷量损失和水泵能源消耗的控制问题;最后还存在计量收费管理上的问题[4]。
本文主要针对第二个方面的问题,提出三种输冷方式,并对三种方式的能耗进行比较分析。
区域供冷系统主要由三部分组成:中心冷冻水制造工厂、冷冻水输送系统、用户末端系统。
根据有关文献分析,系统总能耗主要集中在冷冻站和输送系统的输送过程中,值得注意的是,与常规中央空调系统相比,输送系统能耗即水泵能耗所占总能耗的比例更大。
本文主要从降低整个区域供冷系统总能耗出发,采用理论分析的方法,从理论模型上对冷冻站中的制冷机能耗和水泵能耗进行分析。
为了简单起见,这里认为区域供冷系统的能耗仅由制冷机和输送能耗能耗组成,且分别约占总能耗的2/3和1/3。
2 冷冻水三种送水温度的确定
现在区域供冷系统多采用冰蓄冷或水蓄冷系统,但这些附加系统实际上并不节能,且只适于电力供应不足。
考虑到人民生活水平在不断提高,空调的使用可能将是持续24h;电力技术的发展如核电,电
力供求不再是问题时,冰蓄冷系统将失去意义。
因此,本文分析基于无蓄冷的区域供冷,并设制冷机中的压缩机是在标准空调工况(蒸发温度为5℃,冷凝温度为35℃)下工作。
考虑到蒸发器或冷凝器传热温差一般为5-10℃,因此这里,取常规冷冻水供水温度为12℃,回水温度为17℃;同时假设低温送冷温度为2℃,高温送冷温度为14.5℃,回水温度不变,均为17℃。
值得注意的是,低温送冷技术可以和低温送风技术结合起来,而高温送冷技术可以和冷辐射吊顶结合起来。
3 三种送冷温度下区域系统能耗分析
3.1 常规送冷温度下的系统能耗分析
设送冷温度为12℃,制冷机组消耗能耗为W 1a ,输送系统水泵的能耗为W 1b ,总能耗为W 1,则 b a W W W 111+= 其中 11113
1,32W W W W b a == (1) 3.2 低温送冷的系统能耗分析
因为供水温度降低,回水温度不变,故要求制冷机组的蒸发温度也要降低。
而蒸发温度降低将导致制冷系数下降,压缩机能耗增加。
同样为了便于定量分析,如果假设常规供冷时压缩机工作状态为标准空调工况[5],即蒸发温度o T 为5℃,冷凝温度k T 为35℃,当供水温度从12℃降为2℃,那么蒸发温度也应降低10℃。
对此时压缩机能耗变化,为简单起见,这里只通过考察理想情况下制冷系数的变化来分析。
在标准空调工况下,根据工程热力学知识,可认为理论制冷系数为:
127327310
1-++=T T k ε (2) 当蒸发温度降低10℃,则理论制冷系数变为:
110
273273101--++=T T k ε (3) 如果将蒸发温度为5℃、冷凝温度为35℃代入上式,则可算出制冷系数下降27.7%。
因为: a W Q 101=ε ,a
W Q 202=ε (4) 其中,0Q ——系统冷负荷,W ;a W 2——在低温送冷情况下制冷机组的耗能,W 。
将(3)式代入(4)式,可得:
a W 2=1.38a W 1 (5)
显然,制冷机组消耗能耗与常规送冷情况下比增加38%。
对于输送系统的能耗变化分析如下:
因为: C t q C t q Q 22110∆=∆=
其中 C ——水的比热容, J/(kg·K);
1q 、2q ——常规送冷、低温送冷情况下输送管道中冷冻水流量, m 3/s ;
1t ∆、2t ∆——常规送冷、低温送冷情况下输送管道中冷冻水供回水温差, ℃;
将1t ∆=17-12=5℃,2t ∆=17-2=15℃代入,得
2q =3
11q (6) 输送系统中泵的功率P 取决于流量q 和阻力f ,即
f q k P ⋅⋅=0 (7) 而流量与流速成正比, 即
v k q ⋅=1; (8)
阻力与阻力系数和流速的平方成正比,即 2
2v k f ⋅= (9) 将(8)、(9)式代入(7)式,得
3'3q k v k P ⋅=⋅= (10) 其中,0k 、1k 、2k 、k 、'k 分别为常系数。
因此可以得出,功率正比于流速的三次方,也即功率正比于流量的三次方。
将(6)式代入(10)式: 312)31(⋅=P P 即 b b W W 1227
1= (11) 其中 b W 2—在低温送冷情况下输送系统的耗能,W 。
根据(5)、(11)式:
111122293.027
138.1W W W W W W W b a b a <=+
=+= (12) 从上式可以看出,采用低温送冷技术,可节省7%的总能耗。
当然,必须补充说明的是:这里没有考虑沿途的冷量损失。
事实上,当送冷温度下降10℃,将导致送水管内外温差增大一倍。
但这种损失,是可以通过加强保温措施来降低的。
3.3 高温送冷的系统能耗分析
因为送冷温度提高了2.5℃,因此制冷机组的蒸发温度也可以提高2.5℃,制冷系数增加,压缩机能耗减少。
计算方法同前。
制冷机消耗能耗为:
a a a W W W 113
13908.0=⨯=
εε (13) 输送部分能耗: b b b W W W 113382=⋅= (14)
其中,a W 3、b W 3—高温送冷情况下制冷机组、输送系统能耗。
总能耗:
11113332.38908.0W W W W W W W b a b a >=+=+=
可以看出,高温送冷情况下的总能耗明显增加,这主要是由于泵的功率增加而引起的。
4 最佳送冷温度的确定
通过对三种送冷温度情况下系统总能耗的比较分析,发现低温送冷技术能在较大程度降低区域供冷系统的能耗。
但是是否温度越低越好?可对低温送冷能耗表达式一般化,并进一步分析。
设蒸发温度每降低1℃,从前面分析可认为制冷机能耗增加3%;送冷温度每降低1℃,泵消耗的功率可变为原来的3)5
5(+n 。
即 311)55(31%)31(32+++=
n W W W n (15) 上式仍是在标准空调工况下进行比较。
n 为蒸发温度与标准工况蒸发温度的下降值。
不难得出,上式右边第一项随n 增加而增加,且增加幅度越来越大,即制冷机消耗能量增加得越来越多;而右边第二项随n 增加而减少,且增加幅度越来越小,即泵功率降低得越来越少。
这就意味着,当送冷温度低到一定程度,泵的节能效果将不明显,甚至反而增加能
耗。
因此应该存在一最佳送冷温度,使总的能耗最小。
经数学处理,可以得出(15)式在n=3.6847时,W 取最小值0.8071W 。
经比较验证,此能耗值确实为系统能耗最小值。
5 结束语
本文从理论上比较分析了区域供冷系统中,通过理论分析得到了制冷机能耗随制冷剂蒸发温度变化而变化规律以及水泵能耗随冷冻水供水温度变化而变化的规律,总结出了系统总能耗随制冷剂蒸发温度变化而变化的公式。
经过对公式数学处理,对于无蓄冷的区域供冷系统,当制冷机中制冷剂蒸发温度为
8.36时,区域供冷系统总能耗达到最小。
参考文献:
[1] 龙惟定. 建筑节能与建筑能效管理[M]. 北京:中国建筑工业出版社,2005
[2] 寿青云,陈汝东. 借鉴国外经验积极发展我国的区域供冷供热[J]. 流体机械 , 2003,(11)47-50
[3] Fu Lin, Jiang Yi, Yuan Weixing, Infuence of supply and return water temperatures on the energy。
