cad画图练习题（打印版）### CAD画图练习题（打印版）#### 练习一：基础几何图形绘制目标：熟练掌握直线、圆、矩形等基本图形的绘制方法。
步骤：1. 打开CAD软件，新建一个绘图文件。
2. 使用直线命令绘制一个边长为100单位的正方形。
3. 在正方形内部绘制一个直径为50单位的圆。
4. 以正方形的中心为圆心，绘制一个半径为30单位的圆。
5. 完成图形后，使用尺寸标注命令标注出各个图形的尺寸。
#### 练习二：复杂几何图形绘制目标：掌握多边形、椭圆等复杂图形的绘制和尺寸标注。
步骤：1. 绘制一个边长为80单位的正六边形。
2. 在正六边形的中心绘制一个长轴为60单位，短轴为40单位的椭圆。
3. 使用偏移命令，将正六边形的边向外偏移10单位。
4. 对绘制的图形进行尺寸标注和对齐标注。
#### 练习三：三维图形绘制目标：学习三维图形的基本绘制方法，如长方体、圆柱等。
步骤：1. 切换到三维视图，新建一个三维绘图文件。
2. 绘制一个长100单位，宽50单位，高30单位的长方体。
3. 在长方体的中心位置绘制一个直径为40单位，高为60单位的圆柱。
4. 使用拉伸命令，将一个平面图形拉伸成三维实体。
5. 对三维图形进行尺寸标注，展示其长、宽、高。
#### 练习四：建筑平面图绘制目标：掌握建筑平面图的绘制，包括墙体、门窗等元素。
步骤：1. 绘制一个包含客厅、卧室、厨房和卫生间的简单住宅平面图。
2. 使用墙体命令绘制墙体，注意墙体的厚度。
3. 在适当位置绘制门窗，使用门命令和窗命令。
4. 为房间添加家具，如床、沙发、餐桌等。
5. 对平面图进行尺寸标注和房间名称标注。
#### 练习五：机械零件图绘制目标：学习机械零件图的绘制，如轴承、齿轮等。
步骤：1. 绘制一个简单的轴承零件图，包括内外圈、滚珠等。
2. 使用圆弧命令绘制轴承的滚道。
3. 绘制齿轮的齿形，注意齿数和模数。
4. 对零件图进行尺寸标注，包括直径、宽度等。

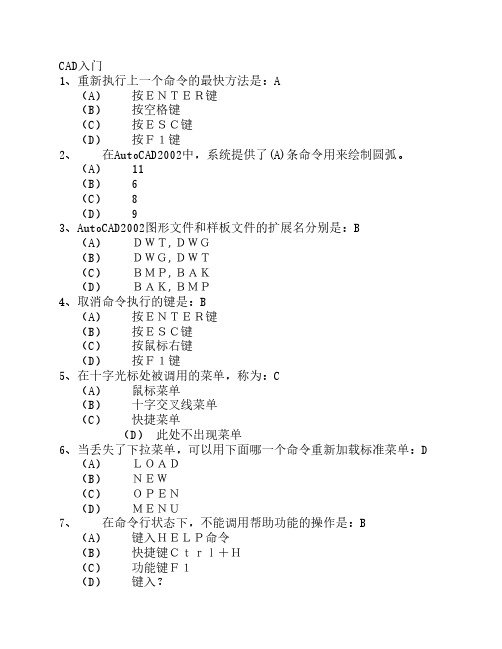

CAD入门1、重新执行上一个命令的最快方法是：A（A） 按ＥＮＴＥＲ键（B） 按空格键（C） 按ＥＳＣ键（D） 按Ｆ１键2、 在AutoCAD2002中，系统提供了(A)条命令用来绘制圆弧。
（A） 11（B） 6（C） 8（D） 93、AutoCAD2002图形文件和样板文件的扩展名分别是：B（A） ＤＷＴ,ＤＷＧ（B） ＤＷＧ,ＤＷＴ（C） ＢＭＰ,ＢＡＫ（D） ＢＡＫ,ＢＭＰ4、取消命令执行的键是：B（A） 按ＥＮＴＥＲ键（B） 按ＥＳＣ键（C） 按鼠标右键（D） 按Ｆ１键5、在十字光标处被调用的菜单，称为：C（A） 鼠标菜单（B） 十字交叉线菜单（C） 快捷菜单（D） 此处不出现菜单6、当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：D（A） ＬＯＡＤ（B） ＮＥＷ（C） ＯＰＥＮ（D） ＭＥＮＵ7、 在命令行状态下，不能调用帮助功能的操作是：B（A） 键入ＨＥＬＰ命令（B） 快捷键Ｃｔｒｌ＋Ｈ（C） 功能键Ｆ１（D） 键入？8、运行AutoCAD2002软件，计算机应有(C)的图形卡和彩色显示器。
（A） ６４０×４８０（B） ３２０×２４０（C） １０２４×７６８（D） ８００×６００9、运行AutoCAD软件应基于(ABCD)操作平台。
（A） Windows 95（B） Windows NT（C） Windows2000（D） Windows9810．用TEXT命令书写直径符号时应使用_______。
A．%%d B．%%p C．%%c D．%%u11．剪切物体需用______命令。
A．Trim B．Extend C．Stretch D．Chamfer12．当使用LINE命令封闭多边形时，最快的方法是______。
A．输入C回车 B．输入B回车 C．输入PLOT回车 D．输入DRAW回车13．改变长度命令是______。
A．LINETYPE B．LENGTHEN C．LTSCALE D．LAYER14.AutoCAD中模板文件的扩展名是（ ） A．CFG B． DWG C．SHX D．DWT15.某种图层上的图形不能编辑，也不可见，这种图层是：（ ）A．冻结的 B．关闭的 C．锁定的 D．解锁的16.定数等分点用（ ）命令A．MEASURE B． DIVIDE C．DIST D．LIST17.使用（ ）命令来创建文字样式。
题目：参照下图绘制草图轮廓。
注意图中的几何关系
题目：参照下图绘制草图轮廓，注意相切和对称关系
题目：参照下图绘制草图轮廓，注意其中的等长、重合、相切等几何关系
题目：参照下图绘制草图轮廓，请注意其中的对称、相切等几何约束
题目：参照下图绘制草图轮廓，注意其中的几何关系。
题目：参照下图绘制草图轮廓，注意圆弧之间均为相切关系。
题目：参照下图构建零件模型题目：请参照下图构建零件
题目：请参照下图构建零件
题目：参照下图构建零件模型
题目：请参照下图构建零件。
题目：参照下图构建零件模型。
注意其中的相切、共线等几何关系。
题目：参照下图构建零件模型。
装配题
题目：参照下图构建零件模型（单位制均为mm），并按照图示要求装配到位，注意坐标原点的方位。
图中A=72,B=150,C=172,D=105,E=110
题目：参照下图建立零件模型，并安装到位。
注意图中包含的对中（中点）等几何关系。
图片说明：A=90 B=50 C=27 D=32 E=36 F=30 X=30。

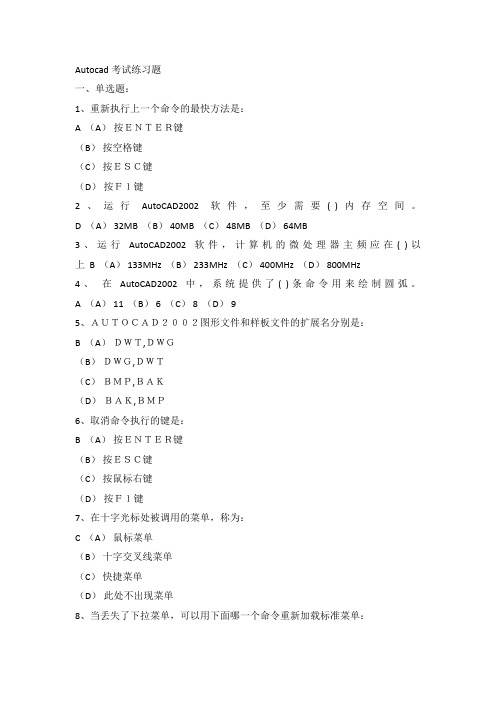

Autocad考试练习题一、单选题：1、重新执行上一个命令的最快方法是：A （A）按ＥＮＴＥＲ键（B）按空格键（C）按ＥＳＣ键（D）按Ｆ１键2、运行AutoCAD2002软件，至少需要( )内存空间。
D （A） 32MB （B） 40MB （C） 48MB （D） 64MB3、运行AutoCAD2002软件，计算机的微处理器主频应在( )以上 B （A） 133MHz （B） 233MHz （C） 400MHz （D） 800MHz4、在AutoCAD2002中，系统提供了( )条命令用来绘制圆弧。
A （A） 11 （B） 6 （C） 8 （D） 95、ＡＵＴＯＣＡＤ２００２图形文件和样板文件的扩展名分别是：B （A）ＤＷＴ,ＤＷＧ（B）ＤＷＧ,ＤＷＴ（C）ＢＭＰ,ＢＡＫ（D）ＢＡＫ,ＢＭＰ6、取消命令执行的键是：B （A）按ＥＮＴＥＲ键（B）按ＥＳＣ键（C）按鼠标右键（D）按Ｆ１键7、在十字光标处被调用的菜单，称为：C （A）鼠标菜单（B）十字交叉线菜单（C）快捷菜单（D）此处不出现菜单8、当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：D （A）ＬＯＡＤ（B）ＮＥＷ（C）ＯＰＥＮ（D）ＭＥＮＵ9、在命令行状态下，不能调用帮助功能的操作是：B （A）键入ＨＥＬＰ命令（B）快捷键Ｃｔｒｌ＋Ｈ（C）功能键Ｆ１（D）键入？10、缺省的世界坐标系的简称是( )。
D （A） CCS（B） UCS（C） UCS1（D） WCS11、要快速显示整个图限范围内的所有图形，可使用( )命令。
D （A）“视图”|“缩放”|“窗口”（B）“视图”|“缩放”|“动态”（C）“视图”|“缩放”|“范围”（D）“视图”|“缩放”|“全部”12、设置“夹点”大小及颜色是在【选项】对话框中的( )选项卡中。
D （A）打开和保存（B）系统（C）显示（D）选择13、在AutoCAD2002中，要将左右两个视口改为左上、左下、右三个视口可选择( )命令。
1．绘图思路：（1）用直线分段绘制，标注尺寸进行驱动；（2）画好外轮廓，使用“等距实体”画外轮廓，然后用“剪裁实体”进行裁剪。
注：右侧高434.绘图思路：使用直线工具直接按形状绘制，以尺寸进行形状确定。
注：总宽度66，以左下角为坐标原点开始绘制。
5．绘制思路：（1）以右侧大圆为坐标原点，绘制中心线，绘制中心园；（2）绘制外框，并以尺寸进行标注驱动，确定外框（3）最后绘制四个角上的小圆及圆弧。
6．绘制思路：（1）绘制中心线，先绘制右侧八边形及园（2）确定左侧圆心，绘制142°的中心线，绘制正六边形，使用约束，使正6边型一遍与142°中心线垂直（3）最后绘制上下切线和圆弧，约束相切7．绘制思路：（1）先画好中心线，画好六边形，园（2）画R49、R43的园（3）旋转中心线，裁剪出50°、35°的线，裁剪出现有结构（4）绘制R11、R10的内切圆弧8绘图思路：（1）绘制中心线，等距实体找出两个圆心点（2）依次绘制圆弧（3）设置约束9、绘制思路：（1）绘制中心线，绘制多边形及园（2）旋转复制下部分135°10、绘制思路：（1）绘制中心线（2）按尺寸依次找到各部分的坐标点，依次绘制11、绘制思路：（1）绘制中心线，找到两个圆心，绘制相应尺寸的园（2）绘制外切园（3）绘制椭圆，短轴为7，绘制完后剪切如图12绘制思路：以吊钩中心点为圆心，绘制相应园，然后用圆弧连接，最后设置约束，标注尺寸13绘制思路：（1）绘制中心线，注意83°夹角（2）按照尺寸进行相关绘制，以约束控制形状14绘制思路：（1）绘制直径为70的外接园正三角形（2）找到正三角形的垂心，绘制三点圆弧（3）复制旋转此正三角形60°，裁剪不需要的线条15、绘制思路：（1）绘制外接R2的三角形，转为实线（2）绘制内接R20的的六边形（3）旋转阵列（4）最后绘制三点园外接16绘制思路：按尺寸绘制，多用等距实体17绘制思路：（1）绘制中心线，绘制30°角中心线（2）采用移动实体（拷贝）方式进行小圆绘制（3）下半部分采用按尺寸绘制出单边，镜像方式绘制18绘制思路：（1）绘制中心线（2）在90°线上绘制指定园，圆周阵列（3）在0°线上绘制方形，阵列19绘制思路：（1）绘制中心线，绘制30°、20°角（2）绘制其他部分20绘制思路：（1）做R60、R75、R90园三个，做40°角线（2）做在R75的远山做R35的园，裁剪21绘制思路：（1）做直径76、直径90的内接、外接8边形（2）做圆弧，连接各顶点22绘制思路：（1）先绘制形状（2）标注尺寸23绘图思路：（1）以左下角为坐标原点（2）依据尺寸进行绘制并圆角注：此题虽然简单，却是考察观察能力，明确绘制图形的逻辑起点24绘制思路：注意分析，使用阵列25绘制思路：（1）分析尺寸标注方法（2）注意尺寸线的逻辑起点分析，并从左下角开始绘制形状26绘图思路：注意分析形状和尺寸间的关系27绘图思路：（1）绘制中心线，再绘制45°中心线，顶点对齐45°线，绘制六边形（2）根据尺寸找另外两个园的中心，绘制相应尺寸的园（3）绘制相切线并约束28绘图思路：（1）观察尺寸线的逻辑起点（2）以逻辑起点为原点进行绘制，并标注尺寸29绘图思路：（1）绘制中心线，（2）绘制垂直与中心线的线段，长22，绘制园过线段的两点30绘图思路：（1）绘制五边形，标注尺寸(2)绘制园、方、三角，约束顶点31绘图思路：（1）绘制中心线（2）依据尺寸进行绘制32绘图思路：依据尺寸进行绘制33绘图思路：（1）按尺寸绘制六边形（2）测量六边形边长，然后绘制五变形（3）最后绘制园和方34绘制思路（1）绘制外接六边形，连线（2）绘制内部方和园，约束35绘制思路（1）绘制中心线，依据尺寸绘制园（2）绘制直线，约束36绘制思路：（1）依据尺寸绘制外框（2）等距实体内框（3）依据尺寸进行调整37绘制思路：（1）以最下面的园心为坐标原点，绘制中心线（2）依次找出上边的圆心，依据尺寸进行标注38绘图思路：（1）绘制中心线（2）依据尺寸进行绘制，并约束39绘制思路：观察，以尺寸中心原点，依据尺寸进行绘制40绘图思路：以尺寸中心为原点，依据尺寸进行绘制44绘图思路：依据尺寸进行绘制45绘图思路：依据尺寸进行绘制，注意使用等距实体。
30个草图练习题草图是绘画的基础，它可以帮助我们提高观察力和手眼协调能力。
在学习绘画的过程中，我们可以通过完成一些草图练习题来提升自己的技巧和创造力。
下面我将介绍30个草图练习题，希望能够对你的绘画之路有所帮助。
1. 自画像：尝试用草图的方式描绘自己的面部特征，从头发到眼睛再到嘴巴，用简洁的线条表达出自己的形象。
2. 静物：选择一个简单的物体，如一个水果或一只杯子，用草图的方式描绘出它的形状和纹理。
3. 动物：尝试用草图的方式描绘一只动物，可以选择你喜欢的宠物或野生动物，注意捕捉它们的动态和特征。
4. 建筑物：选择一个建筑物，如一座桥或一幢房子，用草图的方式描绘出它的结构和细节。
5. 风景：尝试用草图的方式描绘一幅风景画，可以选择你喜欢的自然景观或城市风光，用简洁的线条表达出整个场景。
6. 手部：用草图的方式描绘自己或他人的手部，注意手指的形状和关节的位置。
7. 花朵：选择一朵花，用草图的方式描绘出它的花瓣和茎叶，注意捕捉花朵的细节和轮廓。
8. 身体比例：尝试用草图的方式描绘一个人的身体比例，包括头部、躯干和四肢的比例关系。
9. 鞋子：选择一双鞋子，用草图的方式描绘出它的形状和纹理，注意捕捉鞋子的细节和质感。
10. 面部表情：用草图的方式描绘不同的面部表情，如开心、生气、惊讶等，注意捕捉表情的特点和细节。
11. 手势：用草图的方式描绘不同的手势，如握拳、抓取、指点等，注意捕捉手势的动态和力度。
12. 植物：选择一棵树或一株植物，用草图的方式描绘出它的形状和纹理，注意捕捉植物的生长方式和细节。
13. 鸟类：尝试用草图的方式描绘一只鸟，可以选择你喜欢的鸟类，注意捕捉鸟类的体态和羽毛的细节。
14. 手工艺品：选择一个手工艺品，如一个陶瓷杯或一个木雕，用草图的方式描绘出它的形状和纹理。
15. 女性形象：用草图的方式描绘一个女性的形象，注意捕捉女性的曲线和特征。
16. 头发：用草图的方式描绘不同类型的头发，如直发、卷发、短发等，注意捕捉头发的质感和流动感。
一、单选题:1 当丢失了下拉菜单,可以用下面哪一个命令重新加载标准菜单:(A)NEW(B)OPEN(C)MENU √(D)LOAD2 AutoCAD环境文件在不同的计算机上使用而:(A)效果相同√(B)效果不同(C)与操作环境有关(D)与计算机CPU有关3 在十字光标处被调用的菜单,称为:(A)鼠标菜单(B)十字交叉线菜单(C)快捷菜单√(D)此处不出现菜单4 可以利用以下那种方法来调用命令:(A)选择下拉菜单中的菜单项(B)单击工具栏上的按钮(C)在命令状态行输入命令(D)三者均可√5 取消命令执行的键是:(A)按ESC键√(B)按鼠标右键(C)按ENTER键(D)按FI键6 AutoCAD图形文件和样板文件的扩展名分别是:(A)DWT,DWG(B)DWG,DWT √(C)BMP,BAK(D)BAK,BMP7 在命令行状态下,不能调用帮助功能的操作是:(A)键入HELP命令(B)快捷键Ctrl+H √(C)功能键F1(D)键入?8 哪个功能健可以进入文本窗口?(A)功能键F2 √(B)功能键F3(C)功能键F1(D)功能键F49 在AutoCAD中,系统提供了()条命令用来绘制圆弧。
(A)9(B)11 √(C)6(D)810 以下那种输入方式是绝对坐标输入方式:(A)10(B)@10,10,0(C)10,10,0 √(D)@10<011 当前图层()被关闭,()被冻结:(A)不能,可以(B)不能,不能(C)可以,可以(D)可以,不能√12 如果从起点为(5,5),要画出与X轴正方向成30度夹角,长度为50的直线段应输入:(A)50,30(B)@30,50(C)@50<30√(D)30,5013 正交和极轴追踪是:(A)名称不同,但是一个概念(B)正交是极轴的一个特例√(C)极轴是正交的一个特例;(D)不相同的概念14 下面哪个层的名称不能被修改或删除:(A)标准层(B)0层√(C)未命名的层(D)缺省的层15 精确绘图的特点:(A)精确的颜色(B)精确的线宽(C)精确的几何数量关系√(D)精确的文字大小16 下面哪种可以作为过滤器条件?(A)绿色(B)颜色√(C)随块(D)随层17 以下哪种说法是错误的:(A)可以用“绘图”|“圆环”命令绘制填充的实心圆(B)打断一条“构造线”将得到两条射线(C)不能用“绘图”|“椭圆”命令画圆√(D)使用“绘图”|“正多边形”命令将得到一条多段线18 按比例改变图形实际大小的命令是:(A)OFFSET(B)ZOOM、420x297(C)SCALE √(D)STRETCH19 改变图形实际位置的命令是:(A)MOVE √(B)PAN(C)ZOOM、420x297(D)OFFSET20 移动(Move)和平移(Pan)命令是:(A)都是移动命令,效果一样(B)移动(Move)速度快,平移(Pan)速度慢(C)移动(Move)的对象是视图,平移(Pan)的对象是物体(D)移动(Move)的对象是物体,平移(Pan)的对象是视图√21 当图形中只有一个视口时,【重生成】的功能与()相同。
