型钢混凝土结构梁柱节点深化设计及施工技术

1.梁加腋处主筋绕过型钢柱当混凝土梁为加腋梁时，上下排钢筋的最外两侧钢筋可按照1∶6比例，弯折后从外侧绕过型钢柱；中部的构造筋伸至型钢柱边弯锚。

2.梁的角筋穿过型钢柱的腹板当主梁位于型钢柱中部时，根据设计要求，两个方向梁4根主筋在遇到型钢柱时，型钢柱腹板开孔（图1）。

3.梁面主筋遇型钢柱翼缘板处的连接型钢混凝土梁上下排钢筋的中间2~4根钢筋既不能绕过型钢柱，也没有足够空间穿过型钢柱腹板，因此梁上排钢筋采用与型钢柱钢托座焊接，焊接长度满足规范要求。

由于部分梁梁面钢筋有两排，因而钢托座面标高相对降低80mm ，在托座位置处另增设条形钢垫板焊接，使梁的上下排筋均有相对焊接位置，避免梁面一、二排钢筋焊接冲突（图2）。

钢骨混凝土结构梁柱节点深化设计方法●经验交流□韩伟蔡宝图1梁角筋穿腹板示意角筋穿腹板焊接于托座焊接于托座角筋穿腹板图2梁面主筋遇型钢柱翼缘板处的连接示意焊接于托座垫块上焊接于托座上钢骨混凝土组合深化设计主要为定位梁、柱交接处各部分的位置关系，以及梁柱钢筋的位置，并设计梁柱钢筋穿过型钢或者与型钢相连接的相关构造，使现场梁柱的型钢、钢筋实际施工满足设计和规范规定。

16图3梁底主筋遇型钢柱翼缘板处的连接用套筒连接焊接于托座上图4柱箍筋在节点处连接示意钢板条两端焊接于托座腹板4.梁底主筋遇型钢柱翼缘板处的连接梁底主筋如与梁面相同做法，需在封梁侧模前先进行焊接工作，工序搭接要求高，施工过程中较为繁琐，为此可采取梁下排钢筋机械连接的方法。

经分析滚轧直螺纹套筒与型钢柱具有可焊性，做相应试验检测，试验结果表明直螺纹套筒与型钢焊接处的强度大于钢筋强度，证明以直螺纹套筒作为型钢与钢筋连接是可行的。

梁中部下排钢筋连接可采用焊接或冷挤压套筒（须做相应试验检测）连接（图3）。

5.部分斜梁遇型钢柱的连接斜梁部分可根据其位置和角度来确定相应做法。

梁外侧纵筋可绕柱型钢通过，满足其锚固长度；梁偏外侧中部的纵筋如遇柱型钢腹板断开，双面焊于型钢柱加劲板上5d ；梁中部纵筋可双面焊于钢托座上5d ，因此斜梁局部托座或连接板需加长。

型钢混凝土环梁柱节点施工型钢混凝土环梁柱节点施工引言：型钢混凝土结构是一种使用型钢与混凝土结合的建筑结构形式，具有较高的承载能力和抗震性能。

在型钢混凝土结构中，环梁柱节点的施工是一个非常重要的环节。

本文将介绍型钢混凝土环梁柱节点施工的一般步骤、注意事项以及常见问题及解决方法。

一、施工步骤：1. 基础处理：首先需要对环梁柱节点的基础进行处理，确保基础的平整度和承载能力。

根据设计要求，对基础进行加固或修复。

2. 钢筋加工与绑扎：根据设计图纸，将钢筋进行加工和绑扎。

钢筋的加工要符合规范要求，绑扎要牢固。

3. 环梁柱模板安装：根据设计要求，安装环梁柱的模板。

模板要严格按照设计要求进行制作，确保尺寸和形状的准确度。

4. 钢筋预埋安装：根据设计要求，在模板中预留出钢筋预埋件的位置，并进行安装。

钢筋预埋件要准确安装并与现场钢筋连接。

5. 环梁柱混凝土浇筑：混凝土浇筑前要进行充分的准备工作，包括搅拌混凝土、清理模板、检查预埋件等。

确保浇筑过程中混凝土的质量和均匀性。

6. 环梁柱拆模与养护：混凝土浇筑完成后，根据混凝土的强度和硬度，适时进行拆模。

拆模后需要进行一定的养护工作，确保混凝土的强度和耐久性。

7. 环梁柱节点检验：在施工完成后，需要对环梁柱节点进行检验。

主要包括外观检查、尺寸检查、质量检查等，确保节点的安全可靠性。

如有问题，及时进行修复。

二、注意事项：1. 施工过程中要严格按照设计要求进行，不得随意改变尺寸和形状，确保节点的准确度和可靠性。

2. 施工现场要保持整洁、安全，确保施工人员的人身安全。

3. 施工材料要选择符合规范要求的产品，确保节点的质量和耐久性。

4. 施工过程中要定期进行检查和测试，确保节点施工的质量和安全可靠性。

三、常见问题及解决方法：1. 混凝土浇筑过程中出现裂缝：可能是混凝土的水灰比过大或者养护不到位所导致的。

解决方法是调整混凝土的水灰比，并加强养护措施。

2. 钢筋预埋件安装不牢固：可能是预埋件安装不到位或者连接不紧固所导致的。

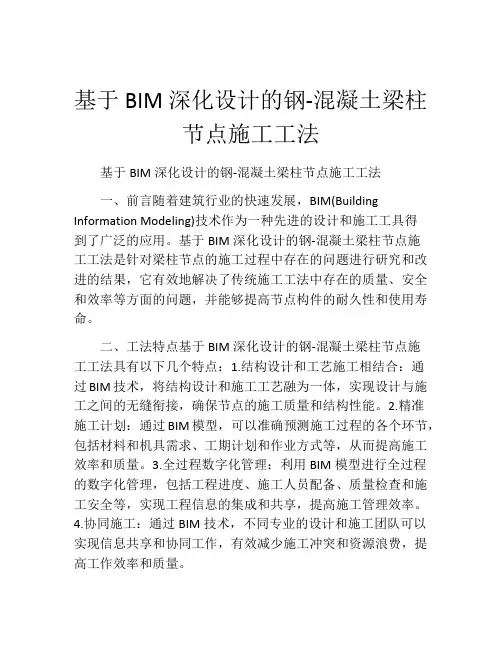

基于BIM深化设计的钢-混凝土梁柱节点施工工法基于BIM深化设计的钢-混凝土梁柱节点施工工法一、前言随着建筑行业的快速发展，BIM(Building Information Modeling)技术作为一种先进的设计和施工工具得到了广泛的应用。

基于BIM深化设计的钢-混凝土梁柱节点施工工法是针对梁柱节点的施工过程中存在的问题进行研究和改进的结果，它有效地解决了传统施工工法中存在的质量、安全和效率等方面的问题，并能够提高节点构件的耐久性和使用寿命。

二、工法特点基于BIM深化设计的钢-混凝土梁柱节点施工工法具有以下几个特点：1.结构设计和工艺施工相结合：通过BIM技术，将结构设计和施工工艺融为一体，实现设计与施工之间的无缝衔接，确保节点的施工质量和结构性能。

2.精准施工计划：通过BIM模型，可以准确预测施工过程的各个环节，包括材料和机具需求、工期计划和作业方式等，从而提高施工效率和质量。

3.全过程数字化管理：利用BIM模型进行全过程的数字化管理，包括工程进度、施工人员配备、质量检查和施工安全等，实现工程信息的集成和共享，提高施工管理效率。

4.协同施工：通过BIM技术，不同专业的设计和施工团队可以实现信息共享和协同工作，有效减少施工冲突和资源浪费，提高工作效率和质量。

工工法适用于各种规模的建筑项目，特别适合于大型综合性建筑和基础设施项目。

由于该工法可以减少节点施工中的误差和漏项，提高施工质量和效率，因此适用于对节点施工有较高要求的工程。

四、工艺原理基于BIM深化设计的钢-混凝土梁柱节点施工工法的实际工程应用取决于设计与施工的紧密合作。

在工艺原理方面，工法主要依靠以下几个方面的技术措施：1.结构设计：采用BIM技术进行结构设计与分析，确保节点的受力性能和施工的可行性。

2.工艺设计：根据结构设计参数和节点施工特点，制定合理的节点施工方案和作业要求，确保施工的安全和高效。

3.材料选用：根据节点的使用要求和施工工艺，选择适当的钢筋和混凝土材料，以确保节点的耐久性和强度。

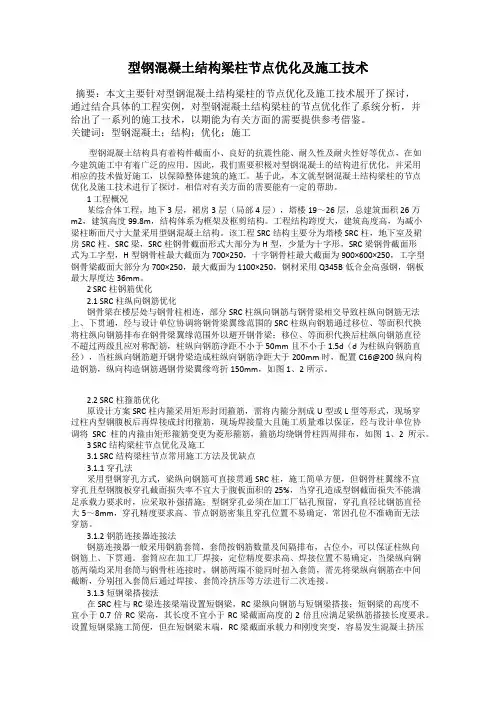

型钢混凝土结构梁柱节点优化及施工技术摘要：本文主要针对型钢混凝土结构梁柱的节点优化及施工技术展开了探讨，通过结合具体的工程实例，对型钢混凝土结构梁柱的节点优化作了系统分析，并给出了一系列的施工技术，以期能为有关方面的需要提供参考借鉴。

关键词：型钢混凝土；结构；优化；施工型钢混凝土结构具有着构件截面小、良好的抗震性能、耐久性及耐火性好等优点，在如今建筑施工中有着广泛的应用。

因此，我们需要积极对型钢混凝土的结构进行优化，并采用相应的技术做好施工，以保障整体建筑的施工。

基于此，本文就型钢混凝土结构梁柱的节点优化及施工技术进行了探讨，相信对有关方面的需要能有一定的帮助。

1 工程概况某综合体工程，地下3层，裙房3层（局部4层），塔楼19～26层，总建筑面积26万m2，建筑高度99.8m，结构体系为框架及框剪结构。

工程结构跨度大，建筑高度高，为减小梁柱断面尺寸大量采用型钢混凝土结构。

该工程SRC结构主要分为塔楼SRC柱，地下室及裙房SRC柱、SRC梁，SRC柱钢骨截面形式大部分为H型，少量为十字形，SRC梁钢骨截面形式为工字型，H型钢骨柱最大截面为700×250，十字钢骨柱最大截面为900×600×250，工字型钢骨梁截面大部分为700×250，最大截面为1100×250，钢材采用Q345B低合金高强钢，钢板最大厚度达36mm。

2 SRC柱钢筋优化2.1 SRC柱纵向钢筋优化钢骨梁在楼层处与钢骨柱相连，部分SRC柱纵向钢筋与钢骨梁相交导致柱纵向钢筋无法上、下贯通，经与设计单位协调将钢骨梁翼缘范围的SRC柱纵向钢筋通过移位、等面积代换将柱纵向钢筋排布在钢骨梁翼缘范围外以避开钢骨梁；移位、等面积代换后柱纵向钢筋直径不超过两级且应对称配筋，柱纵向钢筋净距不小于50mm且不小于1.5d（d为柱纵向钢筋直径），当柱纵向钢筋避开钢骨梁造成柱纵向钢筋净距大于200mm时，配置C16@200纵向构造钢筋，纵向构造钢筋遇钢骨梁翼缘弯折150mm，如图1、2所示。

型钢混凝土组合结构梁柱节点施工技术[摘要]：云南益新溪城滇高商务大楼钢结构工程中梁柱节点施工。

[关键词]：十字型钢柱；套筒；节点施工滇高商务大楼工程位于昆明市白龙路与环城东路交叉口，地理位置优越，工程一开工分公司就制定了很高的质量目标：达到云南省优“春城杯”，争创国优“鲁班奖”。

一、工程概况滇高商务大楼工程是由云南益新溪城房地产开发有限公司投资开发建设的商务办公工程，林产工业规划设计院设计，云南世博建设监理有限公司监理。

主体地上41层，地下3层；总建筑面积66687.02㎡，其中地上49565.22㎡，地下17121.2㎡，建筑总高度为171.2米；结构：框架-核心筒，框架柱内加钢骨，钢柱形式为“十”字型钢柱，框架柱截面为1400×1400mm、1200×1200mm，框架柱混凝土c60～c30，梁板混凝土c40～c30，梁钢筋穿钢柱腹板，翼缘板位置梁筋与钢柱通过套筒连接。

二、型钢混凝土柱的梁柱节点施工难点1、梁钢筋绑扎难度大由于梁、柱部位梁筋穿钢柱腹板、翼缘板，钢筋、钢结构之间难免发生冲突，梁钢筋的施工难度异常之大。

2、模板施工复杂型钢柱模板支设无法按照常规模板安装对拉螺杆，对拉螺杆需焊接在型钢柱上，模板支设难度加大。

3、柱箍焊接量大由于钢柱翼缘板上有栓钉，柱内箍无法从上至下安装，只能将柱箍加工成开口箍，焊接量相当大。

三、施工措施1、梁钢筋施工1）梁筋穿翼缘板框梁上部筋需穿过钢柱腹板、翼缘板，由于翼缘板上不允许开孔，穿翼缘板的钢筋通过焊接在翼缘板上的套筒连接，焊缝采用开坡口的全熔透焊缝，套筒焊接必须在工厂进行，焊缝必须符合一级焊缝的要求。

（1）焊缝质量控制套筒与型钢柱焊接在工厂里完成，项目部时常去工厂监督钢柱焊接质量，检查套筒的标高、位置、个数是否符合设计要求。

工厂里采用埋弧焊，全焊透一级焊缝100%探伤检测，焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，同时不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷。

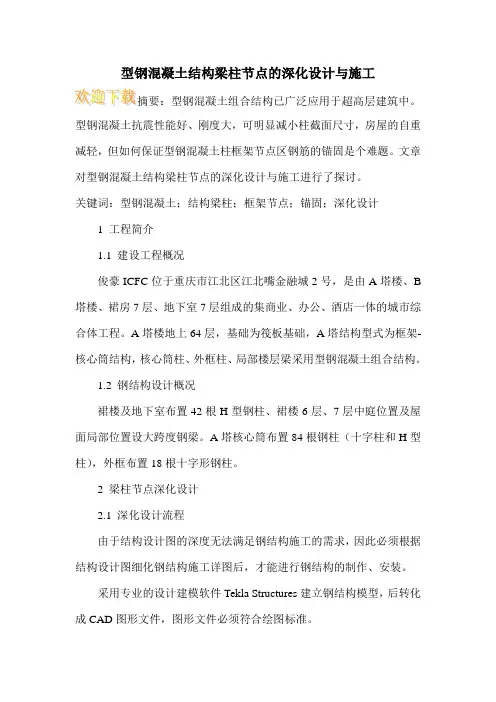

型钢混凝土结构梁柱节点的深化设计与施工型钢混凝土抗震性能好、刚度大，可明显减小柱截面尺寸，房屋的自重减轻，但如何保证型钢混凝土柱框架节点区钢筋的锚固是个难题。

文章对型钢混凝土结构梁柱节点的深化设计与施工进行了探讨。

关键词：型钢混凝土；结构梁柱；框架节点；锚固；深化设计1 工程简介1.1 建设工程概况俊豪ICFC位于重庆市江北区江北嘴金融城2号，是由A塔楼、B 塔楼、裙房7层、地下室7层组成的集商业、办公、酒店一体的城市综合体工程。

A塔楼地上64层，基础为筏板基础，A塔结构型式为框架-核心筒结构，核心筒柱、外框柱、局部楼层梁采用型钢混凝土组合结构。

1.2 钢结构设计概况裙楼及地下室布置42根H型钢柱、裙楼6层、7层中庭位置及屋面局部位置设大跨度钢梁。

A塔核心筒布置84根钢柱（十字柱和H型柱），外框布置18根十字形钢柱。

2 梁柱节点深化设计2.1 深化设计流程由于结构设计图的深度无法满足钢结构施工的需求，因此必须根据结构设计图细化钢结构施工详图后，才能进行钢结构的制作、安装。

采用专业的设计建模软件Tekla Structures建立钢结构模型，后转化成CAD图形文件，图形文件必须符合绘图标准。

钢结构施工详图须经原设计审核认可、业主认可后才能进行施工。

钢构件制作、安装须根据经审核、认可后的施工详图进行，施工详图也是后续工程结算的依据。

2.2 钢结构深化设计对节点的处理型钢混凝土柱与多根框架梁相交，节点处有钢筋密集，梁筋、柱筋及柱箍筋与型钢的连接处理相当困难。

根据现场施工情况，与设计、业主、监理进行专项讨论后确定采取梁、柱钢筋避让、弯锚、焊套筒、设钢筋搭筋板、钢筋连接牛腿或上述措施相结合等。

通过详图深化设计，解决了型钢混凝土框架节点钢筋穿插困难问题，又确保了现场钢筋安装施工。

2.2.1 梁主筋搭筋板焊接锚固。

梁主筋上部、下部只有1排钢筋时，遇H型钢骨柱时，在钢骨柱翼缘板或腹板上设置连接板（板的宽度同翼缘板或腹板宽度，板长度为5d+50mm）。

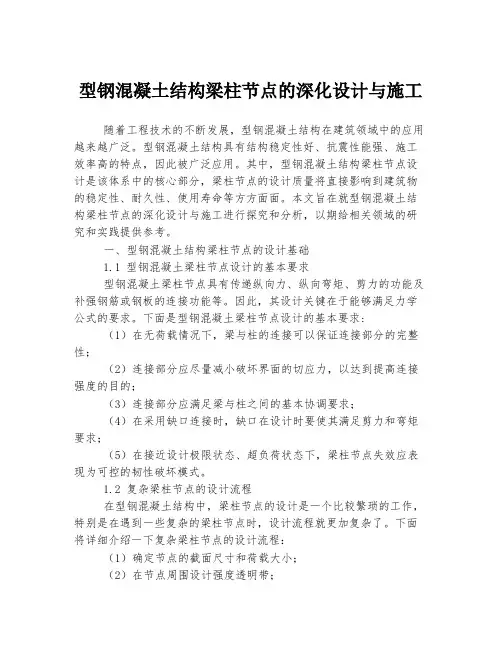

型钢混凝土结构梁柱节点的深化设计与施工随着工程技术的不断发展，型钢混凝土结构在建筑领域中的应用越来越广泛。

型钢混凝土结构具有结构稳定性好、抗震性能强、施工效率高的特点，因此被广泛应用。

其中，型钢混凝土结构梁柱节点设计是该体系中的核心部分，梁柱节点的设计质量将直接影响到建筑物的稳定性、耐久性、使用寿命等方方面面。

本文旨在就型钢混凝土结构梁柱节点的深化设计与施工进行探究和分析，以期给相关领域的研究和实践提供参考。

一、型钢混凝土结构梁柱节点的设计基础1.1 型钢混凝土梁柱节点设计的基本要求型钢混凝土梁柱节点具有传递纵向力、纵向弯矩、剪力的功能及补强钢筋或钢板的连接功能等。

因此，其设计关键在于能够满足力学公式的要求。

下面是型钢混凝土梁柱节点设计的基本要求: （1）在无荷载情况下，梁与柱的连接可以保证连接部分的完整性；（2）连接部分应尽量减小破坏界面的切应力，以达到提高连接强度的目的；（3）连接部分应满足梁与柱之间的基本协调要求；（4）在采用缺口连接时，缺口在设计时要使其满足剪力和弯矩要求；（5）在接近设计极限状态、超负荷状态下，梁柱节点失效应表现为可控的韧性破坏模式。

1.2 复杂梁柱节点的设计流程在型钢混凝土结构中，梁柱节点的设计是一个比较繁琐的工作，特别是在遇到一些复杂的梁柱节点时，设计流程就更加复杂了。

下面将详细介绍一下复杂梁柱节点的设计流程：（1）确定节点的截面尺寸和荷载大小；（2）在节点周围设计强度透明带；（3）计算透明带的抗剪强度；（4）计算透明带的剪力承载能力；（5）考虑透明带的变形，计算节点的剪力承载能力；（6）在节点周围设计箍筋；（7）计算箍筋的判断内力；（8）考虑箍筋的变形，计算节点的剪力承载能力；（9）根据设计的剪力承载能力与节点荷载比较，判断梁柱节点是否合理。

二、型钢混凝土结构梁柱节点的施工2.1 型钢混凝土结构梁柱节点施工前的准备工作（1）查看节点设计方案，了解节点荷载要求；（2）准备所需的材料：型钢、混凝土浇筑工具、钢筋、弓箍等材料；（3）清理现场，以确保施工的安全性与质量。

劲钢混凝土结构型钢与钢筋连接节点深化施工工法一、前言近年来，劲钢混凝土结构在建筑领域逐渐得到了广泛的应用，其具有较高的强度和抗震性能，能够更好地满足人们对建筑物稳定性和安全性的需求。

劲钢混凝土结构的一个重要特点就是其所采用的有钢筋混凝土柱和劲钢梁进行连接的节点。

而要保证劲钢混凝土结构的连接节点在使用过程中具有良好的力学性能和结构稳定性，就需要采用适当的施工工法进行深化施工。

二、工法特点劲钢混凝土结构型钢与钢筋连接节点深化施工工法具有以下几个特点：1. 简洁明了：该工法通过精细的施工流程和操作要点，使得混凝土结构的型钢与钢筋连接节点的施工过程更加简洁明了。

2. 灵活性：该工法灵活适应不同形状和尺寸的连接节点，满足不同项目需求，提高了工程的适应性。

3. 稳定可靠：采用科学合理的施工工艺和技术措施，确保连接节点具有良好的力学性能和结构稳定性，提高了劲钢混凝土结构的安全可靠性。

三、适应范围该工法适用于劲钢混凝土结构型钢与钢筋连接节点的施工。

无论是大型建筑物、桥梁还是其他工程项目，只要是采用了劲钢混凝土结构，该工法都可以为其提供有效的施工解决方案。

四、工艺原理在实际工程中，为了保证劲钢混凝土结构型钢与钢筋连接节点的结构稳定性和力学性能，需要采取以下技术措施：1. 确定连接节点的几何形状和尺寸，并进行结构分析和计算，以确定合理的设计方案。

2. 根据设计方案，制定具体的施工工艺和施工流程，包括预埋件的安装、钢筋的绑扎、混凝土浇筑等。

3. 采用合适的施工材料，如特种钢筋、高强度混凝土等，以提高连接节点的耐久性和抗震性能。

4. 严格按照设计要求进行施工，确保各个环节的质量控制和安全措施。

五、施工工艺1. 准备工作：包括连接节点的几何形状和尺寸测量、预埋件的安装和固定、模板的搭设等。

2. 钢筋绑扎：按照设计要求，将钢筋绑扎到预埋件上，确保钢筋的位置和数量符合设计要求。

3. 混凝土浇筑：按照施工计划和工艺要求，进行混凝土的配制和浇筑，确保混凝土的质量和流动性。

型钢混凝土组合结构的钢筋节点施工深化分析摘要：型钢混凝土具有钢结构和混凝土结构双重优点，所以在工程中得到了广泛应用，尤其是应用在高层和超高层建筑，但该混合结构施工较为复杂，节点优化不好，很难保证工程质量。

文章某大厦为例，对型钢混凝土结构施工进行深化研究，在满足设计要求的前提下，保证施工质量和进度。

关键词：型钢混凝土；梁柱节点；钢筋深化1工程概况某大厦总建筑面积165908m2。

拟建的工程项目集娱乐为一体的大型五星级酒店和一栋现代化办公大楼及附属配套裙房。

办公楼地上32层高146.15m，酒店地上22层，建筑高度99.55m，采用钢筋混凝土框架-核心筒结构。

附属裙房地上7层，高度38.5m，框架剪力墙结构。

型钢混凝土结构主要设计在裙房的局部和办公楼7层以下等部位。

柱采用十字型型钢混凝土柱，最大截面为1300mm×1300mm，混凝土强度等级最大为C60；梁采用H型型钢混凝土梁，分布于1~3层、5层、6层及裙房局部屋面层，梁最大截面为600mm×1800mm，最长跨度约30m。

梁柱节点最大钢筋交叉多达100多根。

2 梁柱节点钢筋施工难点分析1）多根梁汇集在柱端头，空间位置复杂，钢筋安装施工较为困难，由于钢筋过度密集，钢筋位置避让不当会造成节点区混凝土浇筑的质量隐患。

2）根据设计“强柱、强节点、强锚固”的原则，节点作为框架结构的应力集中部位，是施工隐蔽验收重点检查部位，型钢柱型钢梁的布置对核心区箍筋和梁支座钢筋锚固要求布置合理。

3）部分梁与型钢柱斜向连接，型钢框架梁钢筋容易与型钢构件冲突，钢筋伸入到框架柱很难保证最小锚固要求。

4）型钢柱核心区箍筋与钢柱腹板碰撞。

3 解决施工中难点的思路1）参照本工程施工图纸的初步设计方案，对于不与型钢柱冲突的梁纵向钢筋采用型钢柱腹板预留孔洞进行钢筋的贯穿。

2）无法贯穿型钢柱翼缘的梁顶面纵向受力筋采用与型钢柱牛腿焊接的方式连接，梁腰筋正常弯锚。

3）斜向与型钢柱连接的梁，可以锚入型钢柱的按16G101图集节点施工，伸入支座内的钢筋平直段长度不小于0.4laE。

基于BIM技术型钢混凝土结构放大柱帽梁柱节点施工工法基于BIM技术型钢混凝土结构放大柱帽梁柱节点施工工法一、前言随着现代建筑结构的发展，钢混凝土结构被广泛应用于各类建筑中。

而在这些结构中，放大柱帽梁柱节点是承受着巨大荷载的关键区域，节点施工质量的好坏直接影响到整个结构的安全性和稳定性。

基于BIM技术型的钢混凝土结构放大柱帽梁柱节点施工工法是一种通过应用BIM技术规划、优化和管理施工工艺，以提高节点施工质量和效率的工法。

二、工法特点该工法具有以下特点：1. 应用BIM技术进行节点施工工艺的设计、调整和优化，能够在开始施工前进行模拟和分析，提前发现并解决潜在的问题。

2. 采用预制构件、模块化施工，可以减少现场施工工期，提高工程施工效率。

3. 通过使用特殊的连接件和技术，可以提高节点的受力性能和整体稳定性。

4. 工法经过多次实践应用并得到验证，能够有效保证节点施工的安全性和质量。

三、适应范围该工法适用于各类钢混凝土结构中放大柱帽梁柱节点的施工，尤其适用于高层建筑和大跨度桥梁等工程。

四、工艺原理该工法的实际应用是基于施工工法与工程之间的联系和技术措施的具体分析和解释，其理论依据如下：1. 通过BIM技术，可以对节点施工工艺进行全生命周期的设计、优化和管理；2. 采用预制构件和模块化施工，可以提高节点施工的质量和效率；3. 使用特殊的连接件和技术，可以提高节点的承载力和整体稳定性。

五、施工工艺1. 进行节点施工前，通过BIM技术进行工艺规划和模拟，确定施工方案；2. 制作特殊的连接件和预制构件，以及梁柱的模板支架；3. 将预制构件和模板支架按照施工计划进行安装，并进行永久连接；4. 进行节点的浇筑和养护；5. 进行节点的质量检验和验收。

六、劳动组织根据施工过程的具体要求，需要组织以下劳动力：1. 施工人员：包括节点工程师、浇筑人员、焊接人员等；2. 监理人员：负责施工过程的监督和质量控制；3. 管理人员：负责节点施工的组织和协调。

型钢混凝土结构梁柱节点钢筋施工工法型钢混凝土结构梁柱节点钢筋施工工法一、前言型钢混凝土是一种结构新型材料，将型钢与混凝土相结合，可以充分发挥两种材料的优点，提高结构的整体性能。

其中，梁柱节点的钢筋施工工法对于保证节点的强度和稳定性至关重要。

本文将详细介绍型钢混凝土结构梁柱节点钢筋施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。

二、工法特点1. 钢筋布置灵活：型钢混凝土结构梁柱节点钢筋施工工法可以根据节点的承载要求和力学性能，进行灵活的钢筋布置，保证节点强度和承载能力。

2. 施工效率高：工法简单易行，施工效率高，能够大幅度缩短施工周期，节约人力资源和经济成本。

3. 结构性能优良：采用此工法施工的节点，具有较好的抗震性能、承载能力和整体稳定性，能够满足各种工程需求。

三、适应范围型钢混凝土结构梁柱节点钢筋施工工法适用于各类建筑工程的梁柱节点，特别适用于高层建筑、大跨度建筑和超高层建筑等对结构安全性要求较高的工程。

四、工艺原理型钢混凝土结构梁柱节点钢筋施工工法基于混凝土的一体化原理，通过钢筋的正确布置和混凝土的浇筑，形成一个结构稳定、强度合理且耐久性良好的梁柱节点。

其中，采取的主要技术措施包括：钢筋的预埋和固定、混凝土的浇筑和养护、节点的加固和防腐处理等。

五、施工工艺1. 钢筋预处理：对梁柱节点的钢筋进行清洗、除锈和控制尺寸，确保钢筋的质量和密实度。

2. 钢筋预埋和固定：按照设计要求，在节点位置预埋钢筋，在节点顶部设置钢筋连接件，确保节点的强度和刚度。

3. 混凝土浇筑：按照施工图纸要求，将搅拌好的混凝土均匀浇注至梁柱节点内，注意控制浇注厚度和均匀度。

4. 养护工序：对浇筑完成的节点进行湿养护，保持梁柱节点内的湿度，确保混凝土的充分反应和强度发展。

六、劳动组织根据施工规模和施工周期，合理组织劳动力数量和工作班次，确保施工进度和效率。

七、机具设备1. 钢筋切割机：用于对钢筋进行切割和预处理。

土木工程毕业论文型钢混凝土结构梁柱节点的深化设计与施工型钢混凝土结构梁柱节点的深化设计与施工一、引言在土木工程领域中，结构设计和施工是非常重要的环节。

本文将着重探讨型钢混凝土结构梁柱节点的深化设计与施工，旨在提供一种更为优化和可靠的设计方案，以满足土木工程实践中对于梁柱节点的要求。

二、梁柱节点的设计原则梁柱节点的设计需要满足以下几个原则：1. 强度原则：梁柱节点设计应能承受梁与柱之间的剪力、弯矩等荷载，并保证节点的强度和刚度。

2. 刚度原则：梁柱节点的刚度应与梁和柱的刚度相适应，以保证整体结构的稳定性与安全性。

3. 瑞利准则：梁柱节点的尺寸、配置和材料应符合瑞利准则，以减小应力集中，避免破坏集中在节点附近。

4. 施工可行性：梁柱节点的设计和施工应考虑可行性，包括材料的可获得性、施工工艺的可操作性等。

三、型钢混凝土梁柱节点的设计与施工步骤1. 节点参数确定：根据结构荷载和构件尺寸等参数，确定梁柱节点的几何形状和尺寸。

常用的几何形状包括T型节点、K型节点、耳板节点等。

2. 材料选择：选择适用于型钢混凝土结构的优质材料，包括型钢、混凝土、箍筋等，并考虑它们的可获得性和相互协调性。

3. 节点连接方式设计：设计节点的连接方式，如螺栓连接、焊接连接等，确定连接强度和稳定性。

4. 受力分析：进行节点的受力分析，包括剪力、弯矩、轴力等，并根据受力分析结果进行节点结构优化设计。

5. 型钢混凝土梁柱节点的细节设计：进行节点细节设计，考虑焊接连接部位的加强措施、预埋件的设置、混凝土的浇筑顺序等。

6. 施工工艺研究：根据节点细节设计，进行节点施工工艺的研究和优化，包括焊接工艺、混凝土浇筑工艺、预埋件安装工艺等。

7. 质量控制措施：制定适当的质量控制措施，包括节点加固材料的检验与验收、焊缝的质量检测、混凝土强度的检测等。

四、型钢混凝土梁柱节点施工注意事项1. 施工前应做好详细的施工方案，包括工序、工艺要求和质量控制措施等的制定。

型钢混凝土柱组合梁节点施工工法一、前言型钢混凝土柱组合梁节点施工工法是一种用于建筑结构节点连接的施工方法。

该工法通过采用特殊的梁柱连接装置，将型钢柱与混凝土梁连接在一起，实现了梁柱节点的强固和稳定。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以提供读者参考和了解。

二、工法特点型钢混凝土柱组合梁节点施工工法的特点有：1. 结构简单：该工法采用了特殊的梁柱连接装置，减少了节点的复杂性，简化了施工过程，提高了施工效率。

2. 承载能力强：采用型钢作为柱子材料，能够提供更大的承载能力，增强了节点的结构安全性。

3. 抗震性能好：通过采用梁柱连接装置，提高了节点的抗震性能，可以有效减少地震对建筑结构的影响。

4. 施工周期短：采用标准化的连接装置，可以快速、高效地完成节点的施工，从而缩短了工期。

5. 重复利用性强：做好节点拆解装置的设计，使得该工法的施工节点能够重复使用，提高了工法的经济性和可持续性。

三、适应范围型钢混凝土柱组合梁节点施工工法适用于多种类型的建筑结构，尤其适用于高层建筑和桥梁等大跨度结构的节点连接。

该工法适用于各种钢材和混凝土材料的组合，可以根据实际需求选择不同的材料搭配，以满足不同工程的需求。

四、工艺原理型钢混凝土柱组合梁节点施工工法的工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施。

首先，根据实际工程的设计要求和节点连接方式，确定合适的梁柱连接装置。

然后，根据梁柱连接装置的要求，进行节点施工前的准备工作，如搭建施工架，制作模板等。

接下来，按照施工工艺进行节点的组装和连接。

最后，进行节点的验收和质量检测，确保节点的质量符合设计要求。

五、施工工艺型钢混凝土柱组合梁节点施工工法的施工工艺分为以下几个阶段：1. 预制梁柱连接装置：根据设计要求，预制合适的梁柱连接装置。

2. 搭建施工架：根据节点的位置和高度，在工地搭建合适的施工架，为后续工作提供支撑。
