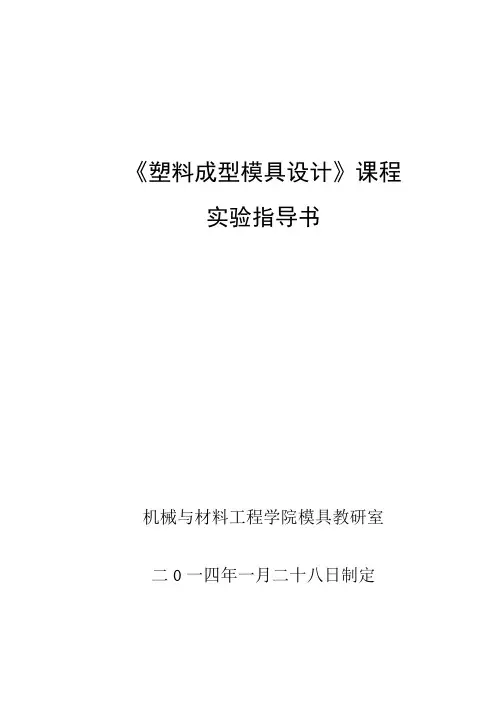

《塑料成型模具设计》课程实验指导书机械与材料工程学院模具教研室二0一四年一月二十八日制定学生实验规则一、来本实验室做实验的学生，必须听从指导老师的统一安排，进行规定项目的课程实验，与本次实验无关的机床、设备、器材不能随便动用。
二、实验进程中，学生必须遵守安全操作规则，若发现设备运转不正常，应及时停机，请指导老师检查解决。
三、在实验中若损坏器材，应及时向指导老师汇报，由指导老师按有关规定酌情处理。
四、实验结束后应及时关闭电源，清整设备、用具及周围环境，待检查合格后，方可离开实验室。
实验一单分型面塑料模具拆装实验一、实验目的1.掌握单分型面塑料模具的结构及其工作原理。
2.掌握单分型面塑料模具上各个零件的名称及其在模具中的作用和相互间的装配关系。
二、实验器材1.单分型面塑料模具2～3套。
2.游标卡尺、角尺、内六角扳手、平行铁、台虎钳、锤子、铜棒等常用钳工工具。
三、实验步骤1.观察分析①模具类型分析对给定模具进行模具类型分析与确定。
②塑件分析根据模具分析确定被加工零件的几何形状及尺寸。
③模具的工作原理要求分析其浇注系统类型、分型面及分型方式、顶出方式等。
④模具的零部件模具各零部件的名称、功用、相互配合关系。
⑤确定拆卸顺序拆卸模具之前，应先分清可拆件和不可拆件，制定拆卸方案，提请指导老师审查同意后方可拆卸。
一般先将模具的动模和定模分开，分别将动、定模的紧固螺钉拧松，再打出销钉。
用拆卸工具将模具各主要板块拆下，然后从定模板上拆下主浇注系统，从动模上拆下顶出系统，拆散顶出系统各零件，从固定板中压出型芯等零件。
具体针对各种模具须具体分析其结构特点，采用不同的拆卸方法和顺序。
2.拆卸模具①按拟定的顺序进行模具拆装要求体会拆卸联结件的用力情况，对所拆下的每一个零件进行观察，测量并记录。
记录拆下零件的位置，按一定秩序摆放好，避免再组装时出现错误或漏装零件。
②测绘主要零件从模具中拆下的型芯、型腔等主要零件要进行测绘。
要求测量尺寸、进行粗糙度估计、配合精度测估，画出零件图，并标注尺寸及公差。
