广东工业大学塑料成型工艺与模具设计实验指导书

编号：《塑料成型工艺与模具设计》综合实训任务书（模具专业）姓名： .学号： .班级： .机械工程学院模具教研室编年月一、课程的培养目标《塑料成型工艺与模具设计》是模具设计与制造专业的专业主干课程之一，是机械类其它专业的选修课。

它是一门将塑料成型工艺与模具设计技术有机融合的综合性、实践性较强的课程。

本课程的主要教学内容是：塑料的性能、塑料成型工艺控制的基本知识、各类塑料模的设计理论及计算方法，塑料模具主要零部件的制造工艺及模具装配工艺。

本课程的教学目的是通过本课程学习,使学生具有塑料模具设计与制造高等技术应用性专门人才所具备的基本知识、基本能力、基本素质；具有从事编制塑料成型工艺、设计中等复杂程度的塑料模具及制订模具制造工艺的能力。

二、课程的基本要求本课程的基本要求是通过本课程学习，使学生在下列能力培养方面得到锻炼与提高：.正确分析塑料成型性能.达到能编制出合理、可行的塑料成型工艺规程的能力；.熟悉掌握塑料模具的设计掌握方法.能正确选择标准件进行塑料模具结构设计.具备设计出的塑料模具结构合理、操作方便、便于加工和装配、技术经济性好的能力：.达到能正确制订塑料模具制造工艺及装配工艺规程的能力：.具备会分析和处理试模过程中产生的有关技术方面问题的能力；.具备跟踪专业技术发展方向.探求和更新知识的自学能力。

目录概述·······················································································一．塑模设计的目的······································································二．塑模设计的内要求·····································································三．设计前的准备工作和注意事项······················································四．塑模设计的任务········································································五．塑模设计的一般程序··································································（一）塑料注射成型工艺的设计······················································（二）塑料模具设计·····································································（三）绘制模具装配图的要求·························································（四）绘制模具零件图的要求·························································（五）模具图中的一些习惯画法······················································六．编写设计说明书········································································七．时间分配表··············································································八．设计实例·················································································九．设计任务书··············································································附表一注射成型工艺卡································································附表二标题栏及明细栏································································附表三周界≤×的标准模架参数····················································附表四周界尺寸为×的标准模架规格··············································附表五注射模标准大模架尺寸组合·················································附表六塑件尺寸公差表································································附表七常用热塑性塑料注射成型机的工艺参数··································附表八注射成型缺陷及可能产生原因的分析·····································附表九常用塑料在模具设计时应注意事项········································概述塑料成型工艺与模具设计是《塑料成型工艺与模具设计》课程教学中最重要实践教学环节。

《塑料成型工艺与模具设计》课程设计指导书一、课程设计的目的(1)培养学生树立正确的设计思想，理论联系实际的工作作风，严肃认真、实事求是的科学态度和勇于探索的创新精神。

(2)培养学生对具体设计任务的理解和分析能力。

(3)培养学生编制注射成型工艺规程的能力和设计塑料模具的能力。

(4)培养学生综合运用所学知识与生产实践经验，分析和解决工程技术问题的能力。

(5)通过课程设计实践，训练并提高学生在理论计算、结构设计、查阅设计资料和应用计算机辅助设计软件以及编写技术文件等方面的能力。

二、课程设计的要求(1)塑料模具设计题目为中等复杂程度塑件，并满足教学要求和生产实际的要求，设计题目选自生产第一线。

(2)及时了解模具技术发展动向，查阅有关资料，准备好设计所需资料和工具。

(3)树立正确的设计思想，结合生产实际综合地考虑经济性、实用性、可靠性、安全性及先进性等方面的要求，严肃认真地进行模具设计。

(4)要敢于创新，勇于实践，充分发挥自己主观能动性和创造性，注意培养创新意识和工程意识。

(5)严格遵守学习纪律，遵守作息时间，不得迟到、早退和旷课。

(6)注射工艺计算正确，编制的塑料注射成型工艺规程符合生产实际；(7)模具结构合理，凡涉及国家标准之处均应采用国家标准，图面整洁，图样及标注符合国家标准。

(8)图纸机绘（计算机绘图）。

三、设计前的准备工作和注意事项1．先期课程塑料成型工艺与模具设计是在学生具备了机械制图、公差与技术测量、材料及热处理、机械设计基础、金属塑性成形原理、成形设备、机械制造技术、模具设计与制造等必要的基础知识和专业知识的基础上进行的。

完成本专业教学计划中所规定的认识实习和生产实习，也是保证学生顺利进行塑料成型工艺与模具设计的必要实践教学环节。

2．设计前应注意的事项(1)设计前必须预先准备好资料、手册、图册、绘图仪器、计算器、图板(计算机)、图纸、报告纸等；(2)设计前应对塑料成型工艺与模具设计的原始资料进行认真地消化，并明确设计要求再进行工作。

《塑料成型工艺与模具设计》实验指导书宁波大红鹰学院机械与电气工程学院机自专业制2011 年 3 月20 日实验须知1. 实验是学习机械类专业课程不可缺少的组成部分，这对加深理解基本概念，巩固课堂上所学的知识都很重要，每次实验必须认真对待。

2. 做实验前，必须认真预习有关课程内容和阅读实验指导书，熟悉实验内容和步骤。

3. 做实验时要严格按照实验指导书的内容，步骤进行，认真操作，做好实验记录。

4. 做完实验，请指导教师看实验结果，教师确认实验通过后．应将实验台恢复原状，关好电源．经指导教师同意后才能离开实验室。

5. 每次实验后，按实验指导书的要求，填好实验报告，交给指导老师审阅。

目录实验一塑料注塑模具参观 (3)实验二注射模上机安装实验 (5)实验三塑料注射成型工艺实验 (8)实验一塑料注射模具参观一、实验目的1．熟悉塑料模结构、各零部件的作用和装配关系。

2．熟悉给类注塑模具结构类型。

二、实验设备及工具1．注射模六副。

2．钳工工作台若干台。

3、工作手套若干套三、实验内容及步骤1 、实验准备1）拆装模具的类型：塑料注射模具。

2）摆放出不同的模具结构类型。

3）准好草绘所要用到的工具4）熟悉实验要求：要求复习有关模具理论知识，详细阅读本指导书，对实验报所要求的内容在实训过程中作详细的记录。

拆装实训时带齐绘图仪器和纸张。

2 、观察分析接到具体要拆装的模具后，需对下述问题进行观察和分析，并作好记录：1）模具类型分析对给定模具进行模具类型分析与确定。

2）塑件分析根据模具分析确定被加工零件的几何形状及尺寸。

3）模具的工作原理要求分析其浇注系统类型、分型面及分型方式、顶出方式等。

4）模具的零部件模具各零部件的名称、功用、相互配合关系，每个零件的加工方法以及加工工艺路线。

3 、绘制模具结构简图1）根据所分析的模具结构特点，绘制其模具结构简图（整体结构的三视图）2）在所绘制的结构简图上分别标出各个零件的名称。

四、实验报告要求1、写出所拆装模具的类型、结构特点（型腔排布形式、进浇形式、推出机构的形式等）2、绘制出模具结构简图，并注明名称及用途。

《塑料成型工艺及模具设计》实验指导书陈璞陈绮丽广东工业大学材料与能源学院2007年01月实验指导书实验一实验项目名称：模具与注射机的关系实验项目性质：普通实验所属课程名称：塑料成型工艺及模具设计实验计划学时：2一. 实验目的1．了解典型注射模的基本结构，认识各零件在模具中的作用。

2．了解注射模具与注射机的安装关系，掌握注射模设计时要校核的注射机基本参数。

3．了解在注射机上安装模具的程序。

4．学习对试模过程中存在的问题进行分析。

二、实验内容和要求1．安装模具到注塑机上，调整锁模机构使模具处于安全工作状态。

2．测试注射机的最大注射量。

3．注射标准试样。

三．实验主要仪器设备和材料1．SZ-60塑料注射成型机一台。

2．塑料试样注射模具一副。

3．工具：钢尺、活动扳手、内六角扳手、螺丝刀、锤子、铜棒等。

4．实验用塑料：聚丙烯（PP）、聚乙烯（PE）或聚苯乙烯（PS）。

四．实验方法、步骤及结果测试1．根据所加工塑料调整注射机料筒、喷嘴的加热温度并打开加热。

打开注射座冷却水开关。

2．把模具安装在注射机上。

（1）用钢尺测量模具厚度，调整注射机锁模机构的闭合厚度与模具厚度相适应（约小于模具厚度1mm）。

（2）测量注射机定位孔尺寸，在模具上装上相同尺寸的定位环。

（3）测量注射机锁模机构水平拉杆、垂直拉杆的内侧距离，检查模具长宽尺寸是否能安装在该注射机上。

（4）把顶出杆调整在最小顶出距离的位置，把注射机的控制旋钮置于手动操作位置，打开动模板，将模具用起吊装置吊入注射机锁模机构中，并将模具的定位环对正注射机的定位孔中，用点动使注射机的动模板慢速合模，用螺栓或压板固定模具前定模板，放松吊装机构，点动松开注射机动模板少许距离后重新锁紧模具，用螺栓或压板固定模具动模。

开闭模几次检查合模时导柱导套及抽芯机构的运动是否顺畅，如果不顺畅，需松开动模重新调整，直至模具合模时导柱导套及抽芯机构的运动顺畅。

（5）调整锁模力及开模过程快慢速转换、低压保护，调整开模距离和顶出距离。

《塑料成型工艺与模具设计》课程设计指导书南京工程学院编江苏省高等教育自学考试委员会办公室一、设计的目的和要求学习《塑料成型工艺与模具设计》目的是使学生通过运用已学的基本理论知识(高分子材料的性能与特点、各类模具的成型工艺、模具的结构设计与理论计算等)，经过查阅有关设计资料，设计一副典型结构的注射模，从而达到掌握设计模具的一般程序和模具设计的一般方法，培养模具设计的工作实践能力。

二、设计内容1、设计题目：在规定的时间内完成如附图所示塑料件产品的工艺方案分析、模具总装图设计、部分零件图设计、设计说明书编写等工作。

2、设计要求：1) 课题——采用斜导柱侧向分型抽芯机构。

2)模具采用点浇口进料。

3)产品的数量较大，要求设计一模二腔。

4)需绘制的零件图：动模板、主型芯、主型腔、主流道衬套、侧滑块、斜导柱。

5)设计的模具结构要合理，动作可靠,加工方便。

6)其他指导教师提出的要求。

三、设计步骤1.分析和研究塑件的产品图及其技术条件。

2.根据塑件的形状及尺寸，计算其在分行面上的投影面积和塑件加浇注系统的质量，计算所需锁模力总注射物料量，初选设备。

3.确定成型方案1)确定塑件在模具中的成型位置2)选择合适的分型面3)确定浇注系统的形式及选择正确的浇口位置4)确定内孔的成型方法5)确定侧型芯的结构形式6)确定脱模形式及采用合理的推出机构7)冷却方式设计4.绘制模具装配图的结构草图要求在选择合适的成型方案后，边绘制装配结构草图，边不断修改，不断完善，然后再画正式模具装配图。

5.计算1)根据塑件的尺寸及精度，对成型零件(凹模凸模或型芯)的成型尺寸进行计算。

2)对于动模支承板的厚度进行刚度与强度的校核，若校合后发现其厚度不够，应采取措施提高其刚度。

3)斜导柱的直径要进行计算。

6.根据上述设计校核所选设备的装模空间、开模行程、推出距离等，若参数不匹配，加大一级设备型号。

7.绘制模具装配图根据绘制模具结构的草图和具体尺寸，绘制正式的装配图，图中粗细线条应分明，画法正确，剖面线蔬密有致，零件序号引出线应整齐。

太原科技大学《塑料成型工艺与模具设计》课程设计指导书模具教研室《塑料成型工艺与模具设计》课程设计指导书一、课程设计的性质、任务和目的：本课程设计是在完成了《塑料成型工艺与模具设计》、《模具制造工艺》、《模具材料与热处理》及《机械制造工艺学》的学习后进行的针对注塑成型模具设计的一门实践性的课程设计，是综合运用所学知识进行与实际工作相关的设计工作，该课程设计教学环节的作用是：1.巩固与扩充《塑料成型工艺与模具设计》、《模具制造工艺学》、《非金属材料》等课程所学的知识与技能。

2.学习专业设计手册的使用，强化工程计算、绘图及文献检索的能力，为毕业设计及将来的工作打下基础。

3. 培养和提高分析、解决实际工程问题的能力。

进行塑料制件设计的实际训练，熟悉常用塑料的性能、使用场合，学习对塑料件进行工艺分析的方法。

进行塑料模具设计的实际训练，学习塑料成型工艺与模具设计的具体方法与步骤，培养和提高模具设计的综合能力。

为今后从事模具设计与制造工作打下必要的基础。

2、教学目标：完成塑料制件设计，熟悉常用塑料的性能、使用场合，分析塑料制件的工艺性；完成具有一定特点的塑件的注射模的设计，在设计过程中能够较好地掌握《塑料成型工艺与模具设计》的基本理论，掌握常用的注射模具设计使用的工具书和参考资料，掌握成型另件工作尺寸计算,受力另部件强度,刚度计算；掌握选择注射机的原则和方法，选择注射机,确定型腔数；确定成型方案；还要了解塑料的塑化及成型工艺参数。

二、模具设计要点及与注射机的关系。

1、模具设计要点:<1>熔体的流动情况:流动阻力,速度,流程,重新融合,排气.<2>熔体冷却收缩与补缩.<3>模具的冷却与加热.<4>模具的相关尺寸与注射机关系.<5>模具的总体结构与零部件的结构,考虑模具安装与加工强度,精度. 2、模具与注塑机的关系:注塑机的技术规范:类型,最大注射量,最大注射压力,最大锁模力,最大成型面积，最大最小模厚，最大开模行程，定位孔尺寸，嘴喷的球面半径，注射机动模板的顶出孔，机床模板安装螺钉孔或丁字槽的位置与尺寸。

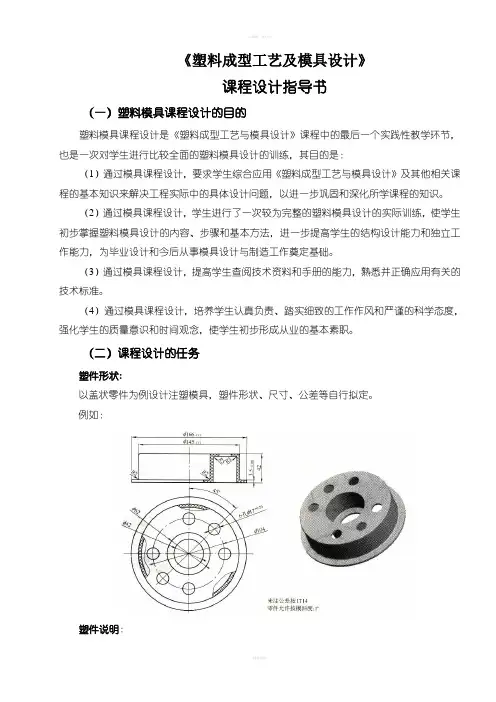

《塑料成型工艺及模具设计》课程设计指导书（一）塑料模具课程设计的目的塑料模具课程设计是《塑料成型工艺与模具设计》课程中的最后一个实践性教学环节，也是一次对学生进行比较全面的塑料模具设计的训练，其目的是：（1）通过模具课程设计，要求学生综合应用《塑料成型工艺与模具设计》及其他相关课程的基本知识来解决工程实际中的具体设计问题，以进一步巩固和深化所学课程的知识。

（2）通过模具课程设计，学生进行了一次较为完整的塑料模具设计的实际训练，使学生初步掌握塑料模具设计的内容、步骤和基本方法，进一步提高学生的结构设计能力和独立工作能力，为毕业设计和今后从事模具设计与制造工作奠定基础。

（3）通过模具课程设计，提高学生查阅技术资料和手册的能力，熟悉并正确应用有关的技术标准。

（4）通过模具课程设计，培养学生认真负责、踏实细致的工作作风和严谨的科学态度，强化学生的质量意识和时间观念，使学生初步形成从业的基本素职。

（二）课程设计的任务塑件形状:以盖状零件为例设计注塑模具，塑件形状、尺寸、公差等自行拟定。

例如：塑件说明：塑件材料为ABS。

采用注射成型，进行大批量生产，以满足日常生活用品的需要。

技术要求：1、壁厚均匀；2、塑件不允许有裂纹和变形缺陷；3、脱模斜度30＇～1°；4、模具结构设计要求：根据塑件大小设计成多型腔或单型腔模具。

课程设计任务要求：要求在规定的时间内完成如下任务：（1）绘制塑料制件图一张（A4）（手工绘图，或用计算机绘图）（2）绘制塑料注射模装配图一张（A2及以上，根据塑件尺寸自行选择，及以细节表达清晰为准）（必须手工绘图）（3）绘制模具零件工作图2～3张（手工绘图，或用计算机绘图）（4）编写设计说明书一份（要求设计过程详细，图文并茂）注意：图纸的线形、标注、公差等严格按照机制绘图标准执行。

(三)塑料注射模具设计步骤（仅供参考，可自行安排）1.塑件成型工艺分析（1）塑件成型特性的分析根据塑件图中标明的塑料品种，分析该塑料的使用性能及成型性能；查阅该塑料的比重、比容、收缩率及流动性等特性。

《塑料成型模具设计》课程实验指导书机械与材料工程学院模具教研室二0一四年一月二十八日制定学生实验规则一、来本实验室做实验的学生，必须听从指导老师的统一安排，进行规定项目的课程实验，与本次实验无关的机床、设备、器材不能随便动用。

二、实验进程中，学生必须遵守安全操作规则，若发现设备运转不正常，应及时停机，请指导老师检查解决。

三、在实验中若损坏器材，应及时向指导老师汇报，由指导老师按有关规定酌情处理。

四、实验结束后应及时关闭电源，清整设备、用具及周围环境，待检查合格后，方可离开实验室。

实验一单分型面塑料模具拆装实验一、实验目的1.掌握单分型面塑料模具的结构及其工作原理。

2.掌握单分型面塑料模具上各个零件的名称及其在模具中的作用和相互间的装配关系。

二、实验器材1.单分型面塑料模具2～3套。

2.游标卡尺、角尺、内六角扳手、平行铁、台虎钳、锤子、铜棒等常用钳工工具。

三、实验步骤1.观察分析①模具类型分析对给定模具进行模具类型分析与确定。

②塑件分析根据模具分析确定被加工零件的几何形状及尺寸。

③模具的工作原理要求分析其浇注系统类型、分型面及分型方式、顶出方式等。

④模具的零部件模具各零部件的名称、功用、相互配合关系。

⑤确定拆卸顺序拆卸模具之前，应先分清可拆件和不可拆件，制定拆卸方案，提请指导老师审查同意后方可拆卸。

一般先将模具的动模和定模分开，分别将动、定模的紧固螺钉拧松，再打出销钉。

用拆卸工具将模具各主要板块拆下，然后从定模板上拆下主浇注系统，从动模上拆下顶出系统，拆散顶出系统各零件，从固定板中压出型芯等零件。

具体针对各种模具须具体分析其结构特点，采用不同的拆卸方法和顺序。

2.拆卸模具①按拟定的顺序进行模具拆装要求体会拆卸联结件的用力情况，对所拆下的每一个零件进行观察，测量并记录。

记录拆下零件的位置，按一定秩序摆放好，避免再组装时出现错误或漏装零件。

②测绘主要零件从模具中拆下的型芯、型腔等主要零件要进行测绘。

要求测量尺寸、进行粗糙度估计、配合精度测估，画出零件图，并标注尺寸及公差。

《塑料成型工艺与模具设计》课程设计指导书南京工程学院编江苏省高等教育自学考试委员会办公室一、设计的目的和要求学习《塑料成型工艺与模具设计》目的是使学生通过运用已学的基本理论知识(高分子材料的性能与特点、各类模具的成型工艺、模具的结构设计与理论计算等>，经过查阅有关设计资料，设计一副典型结构的注射模，从而达到掌握设计模具的一般程序和模具设计的一般方法，培养模具设计的工作实践能力。

二、设计内容1、设计题目：在规定的时间内完成如附图所示塑料件产品的工艺方案分析、模具总装图设计、部分零件图设计、设计说明书编写等工作。

2、设计要求：1> 课题——采用斜导柱侧向分型抽芯机构。

2>模具采用点浇口进料。

3>产品的数量较大，要求设计一模二腔。

4>需绘制的零件图：动模板、主型芯、主型腔、主流道衬套、侧滑块、斜导柱。

5>设计的模具结构要合理，动作可靠,加工方便。

6>其他指导教师提出的要求。

三、设计步骤1.分析和研究塑件的产品图及其技术条件。

2.根据塑件的形状及尺寸，计算其在分行面上的投影面积和塑件加浇注系统的质量，计算所需锁模力总注射物料量，初选设备。

3.确定成型方案1>确定塑件在模具中的成型位置2>选择合适的分型面3>确定浇注系统的形式及选择正确的浇口位置4>确定内孔的成型方法5>确定侧型芯的结构形式6>确定脱模形式及采用合理的推出机构7>冷却方式设计4.绘制模具装配图的结构草图要求在选择合适的成型方案后，边绘制装配结构草图，边不断修改，不断完善，然后再画正式模具装配图。

5.计算1>根据塑件的尺寸及精度，对成型零件(凹模凸模或型芯>的成型尺寸进行计算。

2>对于动模支承板的厚度进行刚度与强度的校核，若校合后发现其厚度不够，应采取措施提高其刚度。

3>斜导柱的直径要进行计算。

6.根据上述设计校核所选设备的装模空间、开模行程、推出距离等，若参数不匹配，加大一级设备型号。

《塑料成型与模具设计》实验指导书班级：姓名：学号：兰州工业高等专科学校机械工程系实验中心实验一典型注塑模具拆装一实验目的1、通过拆装注射模的实践，了解注射模的结构和组成，认识各零件在模具中的作用。

2、通过注射模的测绘和总装图绘制，了解该塑件的成型方案及注射机的选用以及模具主要零件的精度等级和相互配合。

二、实验内容：l、实验者自行拆装一副注射模具，并绘制该模具总装图。

2、学习、巩固塑料模具结构与注射机参数校核的一般知识。

三、实验工具：l、塑料注射模具五副及其制件；2、活扳手伍把；(12″，6″)3、内六角扳手伍套；(M8，M10)4、手锤伍把；5、测量工具：游标卡尺，各种塞尺两套，测量工作台一台，钢皮尺等；四、实验步骤：1、模具外部清理与观察仔细清理模具外观的尘土及油渍，并仔细观察典型注射模外观。

记住各类零部件结构特征及其名称，明确它们的安装位置，安装方向(位)。

明确各零部件的位置关系及其工作特点。

2、典型注射模的拆卸(1)动模部分拆卸顺序拆卸、紧固螺钉→动模座板→垫块→拆卸推板上紧固螺钉→推板→推杆→推杆固定板→支承板→动模板→凸模→导柱(2)定模部分拆卸拆卸定位圈紧固螺钉→定位圈→拆卸定模座板上的紧固螺钉→定模座板→定模板→浇口套→导套注意：各类对称零件，安装方位易混淆零件，在拆卸时要做上记号，以免安装时搞错方向。

3、用煤油、柴油或汽油，将拆卸下来的零件上的油污，轻微的铁锈或附着的其它杂质擦拭干净，并按要求有序存放。

4、典型注射模的组成零件按用途可分为三类：成型零件、结构零件和导向零件，观察的各类零部件结构特征，并记住名称。

(1)成型零件：凹模、凸模、型芯、螺纹型芯、螺纹型环等(2)结构零件：动模座板、垫块、推板、推扦固定板、动模板、定模板、定模座板、浇口套、推杆、复位杆(3)导向零件：导柱、导套、小导柱、小导套5、典型注射模装配(1)装配前，先检查各类零件是否清洁，有无划伤等，如有划伤或毛刺(特别是成型零件)，应用油石油平整。

塑料模具设计指导书模具教研室编写一、设计目的通过毕业设计加深学生对塑料模具设计基本理论的理解，培养学生设计和实践能力的重要环节和必要手段，培养学生设计塑料模具的能力。

其目的是使学生全面了解与掌握注射模具的组成、结构、动作原理及其设计方法与步骤等，并将所学的模具知识、零件设计、制图、工艺、公差与技术测量等知识有机地结合在一起，提高学生对模具零件设计、制图、等知识与技能的综合掌握与应用能力，培养其严谨的实验态度和分析解决问题的能力。

二、设计要求1．要求每一个学生都能独立设计中等复杂程度的注射模具，熟悉典型注射模的工作原理、结构特点，熟悉注射模具各零部件的功用、相互间的配合关系，了解注射模具的闭合高度、轮廓尺寸及注射机技术规格的相互关系；2．及时了解模具技术发展动向，查阅有关资料，作好设计准备工作，充分发挥自己的主观能动性和创造性；3．要求树立正确的设计思想，以科学的态度，严肃认真的对待模具设计，计算准确。

4．要求模具结构合理，凡涉及国家标准之处均应采用国家标准，图面整洁，图样及标注符合国家标准。

5．每个学生独立完成设计说明书的撰写和总装图、零件图的绘制。

三、设计内容本次毕业设计时间为三个月。

内容和时间安排如下：（一）原始数据：工件实物或图纸：见塑料模具设计任务书；生产批量：根据图纸说明；材料：根据图纸标注选用；（二）任务根据所设计工件的尺寸、形状（图纸或实物）、批量等原始数据和要求，每人独立设计、手工绘制完成一套注射模具。

具体包括：模具装配图1张（按照1：1比例，或以适当比例绘图）；模具主要工作零件图至少2张（按照1：1比例，或以适当比例绘图）；设计说明书1份；四、时间安排五、模具设计步骤注塑模具的设计须按照以下几个步骤进行：（一）塑件分析1．明确塑件设计要求仔细阅读塑件制品零件图，从制品的塑料品种，塑件形状，尺寸精度，表面粗糙度等各方面考虑注塑成型工艺的可行性和经济性，必要时，要与产品设计者探讨塑件的材料种类与结构修改的可能性。

塑料成型工艺及模具设计课程设计任务书一、任务背景随着现代工业的快速发展，塑料制品制造业已成为全球范围内最为重要的制造产业之一。

现代塑料制品的生产工艺不仅包括塑料注塑、挤出和吹塑等常见成型工艺，还包括各种新型的高科技成型工艺，例如快速成型、激光成型和压缩成型等。

同时，随着塑料制品市场的日益竞争，如何通过创新成型工艺和模具设计来提升产品质量和生产效率，已成为塑料制品制造业的重要挑战。

在这样的背景下，为了培养高素质的塑料成型工艺及模具设计人才，需要开设相关的课程，为学生提供专业的知识和技能培训。

本任务书旨在设计一门关于塑料成型工艺及模具设计课程，以提升学生的专业技能和实践能力。

二、任务目标本课程的主要目标在于：1. 熟悉常见的塑料成型工艺和相应的模具设计原理，包括注塑、挤出、吹塑等工艺的原理和应用特点，以及模具的主要结构和材料选择。

2. 学习塑料成型涉及的工程材料特性、力学的基础知识、热力学基础知识、应用材料和成型工艺技术。

3. 掌握塑料制造过程中常见问题的解决方法，例如毛刺、发泡、收缩、变色等问题的原因和解决方案。

4. 进行实践训练，学生将实际参与到模具工艺的设计、制造和调试、成型工程的实施中，并在实践中获得对理论知识的深入理解和运用。

5. 通过毕业项目设计和实施，更好地锻炼广大大学生的集成能力，独立思考和解决生产实际问题的能力，以及进行复杂过程和工程组织、协调和管理的能力。

三、任务主要内容1. 模具设计基础知识。

学习模具的基本概念、分类、构造和材料选择，了解模具工艺设计的基本原理和要求。

2. 塑料成型工艺原理。

学习塑料成型工艺的原理和应用特点，包括注塑、挤出、吹塑等工艺的基本原理和相应应用场景。

3. 成型过程中常见问题的分析和解决。

学习塑料成型过程中常见问题的识别、分析和解决方法，包括毛刺、发泡、收缩、变色等问题的原因和解决方案。

4. 模具和工艺参数的设计优化。

学习模具和工艺参数的设计方法及其优化技术，提高模具和工艺的效率和质量。

广东工业大学本科生课程设计（论文）任务书题目名称CAD应用技术课程设计学院材料与能源学院专业班级xx金属材料 1 班姓名陈x学号310xxxx191一、课程设计（论文）的内容以塑料制品为设计对象，根据塑件的工艺和结构要求，利用计算机辅助设计软件（AutoCAD或Pro/E等）上对注射模具进行设计与绘图（或进行三维模拟），并计算模具各部件的尺寸与分析其结构的合理性。

二、课程设计（论文）的要求与数据1、按照指导教师安排的设计内容，制定工艺规范，并征询指导教师的意见；塑件外观如图1所示。

2、查阅模具手册及相关资料，采用CAD应用软件（AutoCAD或Pro/E等）对注射模具进行设计和绘图，包括合理选用标准模架和零件、合理设计注射模的结构，并绘制动模、定模及装配图。

3、进行数据处理和分析，总结成文，设计说明书按学校课程设计说明书（论文）撰写的规范要求，篇幅不少于3000字。

三、课程设计（论文）应完成的工作1、在指导老师的指导下，查阅和本课程设计有关的资料，包括各种模具设计手册，了解注射成型的原理及过程；2、进行系统的设计工作，其中主要完成的内容有：（1）对塑件的工艺和结构进行分析；（2）分型面的选择；（3）注射机的选择；（4）模架的选择（5）浇注系统的设计；（6）推出机构的选取；（7）复位机构的选取；（8）成型零件的工作尺寸计算；（9）模具温度及调节系统的设计（10）塑料模具零件材料及热处理的选用；（11）导柱、导套标准尺寸的选用；（12）推杆（顶针）标准尺寸的选择（13）复位杆推荐尺寸的选择（14）定位环推荐尺寸的选用目录一、塑料产品材料与外形-----------------------------------------------41.性能与特点--------------------------------------------------------42.产品外形----------------------------------------------------------4二、塑件的工艺与结构分析--------------------------------------------51.尺寸的精度--------------------------------------------------------52.脱模斜度的确定----------------------------------------------------53.最小壁厚和圆角的确定----------------------------------------------5三、分型面的选择----------------------------------------------------5四、注射机参数的确定-------------------------------------------------61.注射量的计算------------------------------------------------------62.所模力的校核------------------------------------------------------7五、模架的选取------------------------------------------------------ 7六、浇注系统参数的选择---------------------------------------------- 81.主流道的设计------------------------------------------------------8 2．浇口套的设计------------------------------------------------------8七、脱模机构---------------------------------------------------------81.推板--------------------------------------------------------------82.推杆------------------------------------------------------------- 8八、复位杆的设计----------------------------------------------------9九、成型零件的计算--------------------------- ---------------------- 91.型腔-------------------------------------------------------------102.型芯-------------------------------------------------------------11十、冷却系统的设计------------------------------------------------- 12 十一、零件的热处理方法----------------------------------------------12 十二、其他标准件的选取------------------------ -------------------- 121.导柱----------------------------------------------------------- 132.导套----------------------------------------------------------- 133.定位圈--------------------------------------------------------- 144.螺钉----------------------------------------------------------- 14 十三、整体装配图------------------------------------------------------------------------------15 十四、总结---------------------------------------------------------------------------------------15 十五、参考文献---------------------------------------------------------------------------------15设计步骤一．塑料和产品外形1.性能与特点ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

模具装拆、测绘》实验指导书一、装析模具、模具测绘的目的装析模具、模具测绘是模具课程设计的一种形式，模具课程设计要求学生完成比较简单、具有典型结构的中小型模具为主，因此，我们给学生的测绘模具应与之相互适应，但测绘模具与设计模具还是有区别的。

学生在测绘模具时．已学完基础理论课，技术基础课和专业课的基础上，所设置的一个重要实践性教学环节，其目的是l、要求学生能掌握模具装拆顺序（注意已装好模具与新装模具的区别）。

2、通过装拆模具了解模具结构、动作原理，为绘制模具作好准备。

构、动作原理。

为绘制模具3、学会使用工具、量具，以便顺利进行装拆和测绘。

4、学会数据处理。

5、通过装拆模具，从中学会模具设计的方法与步骤。

6、掌握模具设计基本技能，如计算机绘图、查阅设计资料和手册，熟悉标准和规范。

－、装拆模具、测绘模具的内容及步骤（一）装拆模具、测绘模具的内容要求学生独立使用工具，对模具进行拆卸和组装，测绘模具的零件图，绘制模具的零件图（全部）和装配图，绘制产品零件图和装配模具实验报告。

时间为4周。

（二）模具装拆、测绘步骤1、学生根据老师指定的产品零件图，分析产品零件的工艺性及模具结构，仔细阅读模具（冷冲、塑料）装配与调整，冷冲见附录一，塑料见附录二（由于模具的多样性，以一典型模具为例用文字说明），拆模与装模顺序相反，并要注意新装模具与已装好模具重装之间的区别．2、具体拆开模具，将组装的模具按顺序逐一拆开成单个零件，要注意人身和模具安全，不要发生事故。

3、进行模具测绘，测绘零件时，先画草图，标注尺寸，要求零件的视图完整，投影正确，学会处理测绘数据。

有配合的地方应根据该处配合要求，确定基本尺寸及公差；模具的刃口尺寸、型胜尺寸，应根据模具刃口尺寸型腔尺寸计算公式进行核算（此处是对学生作基本训练），对于一般尺寸和外形尺寸要进行完整，根据要求标注公差或自由公差（不标）。

4、画正规产品零件图，模具零件图，装配图，对于画标准件，学生要查阅手册，按标准画出的图幅，其他要求应按国家标准。

塑料工艺及模具设计实验指导书湖南理工学院机械工程学院目 录塑料熔融指数的测定 注射模具折装实验 压缩模具折装实验 注射模具安装实验塑料注射成型工艺实验 压缩模具压缩工艺实验实验一 实验二 实验三 实验四实验五 实验六实验一 塑料熔融指数的测定一、 实验目的1、 掌握测定塑料熔融指数的方法2、 了解塑料流动性对塑料成型工艺的影响 二、 实验设备、工具及原料1、 XNR-400B 型熔体流动速率仪2、 秒表3、 原料：聚乙烯 ABS4、 天秤（感量 0.1g 规格 1kg ）三、实验要求实验前必须预习实验指导书和阅读教材中有关章节 , 掌握测定塑料熔融指 数的方法 ,并学会分析实验结果。

四、 实验原理塑料流动性是指在成型过程中塑料熔体 （或分散体 ）在一定的温度与压力作用下充填模腔的能力， 流动性的好坏 ,在很大程度上影响着成型工艺的许 多参数 ,如成型温度，压力，模具浇注系统的尺寸及其它结构参数。

在决定零 件大小与壁厚时，也要考虑流动性的影响。

在工业生产中， 对塑料流动性的好坏采用统一的方法测定， 对热塑性塑料 常用的方法有熔融指数测定法和螺旋长度试验法，熔融指数测定法是将被测 塑料装于标准装置中， 在一定的温度和压力下， 通过测定熔体在 10 分钟内通 过的标准毛细管的塑料重量值来确定其流动性的状况，该值叫熔融指数，熔 融指数为克／ 10 分钟，通常用 MI 代表。

五、 熔融指数测定仪简介 本实验采用熔融指数测定仪，测定仪的关键部位是标准毛细管，长度为8.0+0.025mm ,内径为2.095+0.0015mm 并要求直而光滑。

熔融指数测定仪主要技术数据如下：压料杆加荷总重 2160 g 料筒内径9.544mm压料杆与料筒间隙 毛细管口模内径 毛细管长 实验步骤和方法1 、接通电源,将圆筒和活塞加热到选定的温度（树脂的选定温度见附表）2、将树脂在选定温度下保温 15 分钟,取出活塞,把试样装入圆筒中,用活塞 将料压实,再将活塞插入筒内。
