汽车构造(发动机,底盘,车身,电气设备)1. 发动机:发动机2大机构5大系:曲柄连杆机构;配气机构;燃料供给系;冷却系;润滑系;点火系;起动系。
2. 底盘:底盘作用是支承、安装汽车发动机及其各部件、总成,形成汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
3. 车身:车身安装在底盘的车架上,用以驾驶员、旅客乘坐或装载货物。
轿车、客车的车身一般是整体结构,货车车身一般是由驾驶室和货箱两部分组成。
4. 电气设备:电气设备由电源和用电设备两大部分组成。
电源包括蓄电池和发电机;用电设备包括发动机的起动系、汽油机的点火系和其它用电装置。
性能参数1. 整车装备质量(kg):汽车完全装备好的质量,包括润滑油、燃料、随车工具、备胎等所有装置的质量。
2. 最大总质量(kg):汽车满载时的总质量。
3. 最大装载质量(kg):汽车在道路上行驶时的最大装载质量。
4. 最大轴载质量(kg):汽车单轴所承载的最大总质量。
与道路通过性有关。
5. 车长(mm):汽车长度方向两极端点间的距离。
6. 车宽(mm):汽车宽度方向两极端点间的距离。
7. 车高(mm):汽车最高点至地面间的距离。
8. 轴距(mm):汽车前轴中心至后轴中心的距离。
9. 轮距(mm):同一车轿左右轮胎胎面中心线间的距离。
10. 前悬(mm):汽车最前端至前轴中心的距离。
11. 后悬(mm):汽车最后端至后轴中心的距离。
12. 最小离地间隙(mm):汽车满载时,最低点至地面的距离。
13. 接近角(°):汽车前端突出点向前轮引的切线与地面的夹角。
14. 离去角(°):汽车后端突出点向后轮引的切线与地面的夹角。
15. 转弯半径(mm):汽车转向时,汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。
转向盘转到极限位置时的转弯半径为最小转弯半径。
16. 最高车速(km/h):汽车在平直道路上行驶时能达到的最大速度。

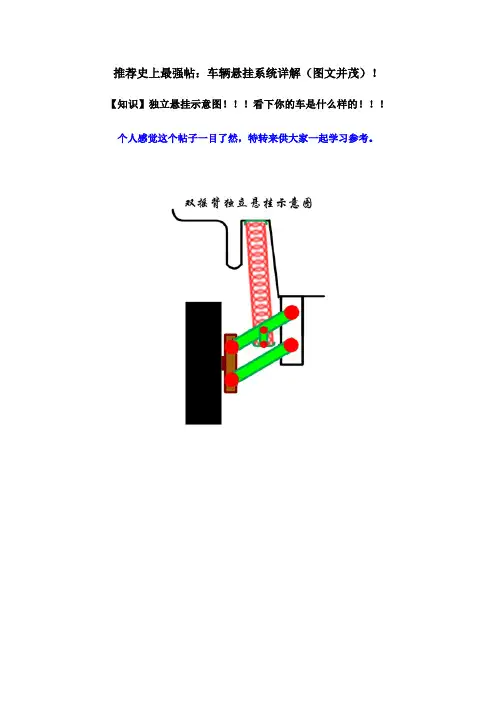

推荐史上最强帖:车辆悬挂系统详解(图文并茂)!【知识】独立悬挂示意图!!!看下你的车是什么样的!!!个人感觉这个帖子一目了然,特转来供大家一起学习参考。
前悬挂示意图悬挂系统现在基本上可分为两大类:1.独立悬挂:指前后左右四个车轮单独通过独立的悬挂装置与车体相连,也就意味着可以各自独立地上下跳动。
2.非独立悬挂:指左右两个车轮通过一支车轴连接,不能单独地上下跳动。
现在的汽车前悬挂使用都是独立悬挂,后悬挂一些低端车型使用的是非独立悬挂,中高档轿车使用的都是独立悬挂。
关于悬挂的组成以及基本原理由于比较复杂,在这里我们就不详细讲解了。
在这里我们主要为大家介绍现在常用的几种悬挂系统,以便让大家在选车的时候做到心里有数。
·麦弗逊式独立悬挂麦弗逊式悬挂由螺旋弹簧、减震器、三角形下摆臂组成,绝大部分车型还会加上横向稳定杆。
主要结构简单的来说就是螺旋弹簧套在减震器上组成,减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象,限制弹簧只能作上下方向的振动,并可以用减震器的行程长短及松紧,来设定悬挂的软硬及性能。
麦弗逊式悬挂是当今世界用的最广泛的轿车前悬挂之一,大部分车型的前悬挂都是麦弗逊式悬架。
虽然麦弗逊式悬挂技术含量并不高,但他是一种经久耐用的独立悬架,具有很强的道路适应能力。
『典型的麦弗逊式前悬挂结构』· 双叉臂式独立悬挂双叉臂式悬挂,又叫做两连杆式悬挂,是又一种常见的独立悬挂。
它通过上下两个横臂与车身铰接,一般下横臂比上横臂长。
双横臂悬挂也是使用范围很广泛的悬挂,包括很多运动型车和高级车。
双叉臂悬挂拥有上下两个叉臂,横向力由两个叉臂同时吸收,支柱只承载车身重量,因此横向刚度大。
双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数,前轮转弯时,上下两个叉臂能同时吸收轮胎所受的横向力,加上两叉臂的横向刚度较大,所以转弯的侧倾较小。
『典型的双横臂式悬挂结构图』『双叉臂悬挂结构』· 拖拽臂式非独立悬挂拖曳臂式悬挂是专为后轮设计的悬挂结构,它的构成非常简单:以粗状的上下摆动式拖臂实现车轮与车身或车架的硬性连接,然后以液压减震器和螺旋弹簧充当软性连接,起到吸震和支撑车身的作用,圆柱形或方形横梁则连接左右车轮。
汽车悬挂系统结构原理图解系统结构, 汽车, 原理, 图解, 悬挂汽车悬挂系统结构原理图解教程什么是悬挂系统舒适性是轿车最重要的使用性能之一。
舒适性与车身的固有振动特性有关,而车身的固有振动特性又与悬架的特性相关。
所以,汽车悬架是保证乘坐舒适性的重要部件。
同时,汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件,又是保证汽车行驶安全的重要部件。
因此,汽车悬架往往列为重要部件编入轿车的技术规格表,作为衡量轿车质量的指标之一。
汽车车架(或车身)若直接安装于车桥(或车轮)上,由于道路不平,由于地面冲击使货物和人会感到十分不舒服,这是因为没有悬架装置的原因。
汽车悬架是车架(或车身)与车轴(或车轮)之间的弹性联结装置的统称。
它的作用是弹性地连接车桥和车架(或车身),缓和行驶中车辆受到的冲击力。
保证货物完好和人员舒适;衰减由于弹性系统引进的振动,使汽车行驶中保持稳定的姿势,改善操纵稳定性;同时悬架系统承担着传递垂直反力,纵向反力(牵引力和制动力)和侧向反力以及这些力所造成的力矩作用到车架(或车身)上,以保证汽车行驶平顺;并且当车轮相对车架跳动时,特别在转向时,车轮运动轨迹要符合一定的要求,因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。
悬架结构形式和性能参数的选择合理与否,直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。
由此可见悬架系统在现代汽车上是重要的总成之一。
一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。
弹性元件用来承受并传递垂直载荷,缓和由于路面不平引起的对车身的冲击。
弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。
减振器用来衰减由于弹性系统引起的振,减振器的类型有筒式减振器,阻力可调式新式减振器,充气式减振器。
导向机构用来传递车轮与车身间的力和力矩,同时保持车轮按一定运动轨迹相对车身跳动,通常导向机构由控制摆臂式杆件组成。
种类有单杆式或多连杆式的。
第九章悬架第一节概述悬架是车架(或承载式车身)与车桥(或车轮)之间的所有传力连接装置的总称。
1.悬架的功用和组成1)悬架的功用(1)把路面作用于车轮上的垂直反力、纵向反力和侧向反力以及这些反力所造成的力矩传递到车架(或承载式车身)上,保证汽车的正常行驶,即起传力作用;(2)利用弹性元件和减振器起到缓冲减振的作用;(3)利用悬架的某些传力构件使车轮按一定轨迹相对于车架或车身跳动,即起导向作用;(4)利用悬架中的辅助弹性元件横向稳定器,防止车身在转向等行驶情况下发生过大的侧向倾斜。
2)悬架的组成(1)弹性元件——起缓冲作用;(2)减振元件——起减振作用;(3)传力机构或称导向机构——起传力和导向作用;(4)横向稳定器——防止车身产生过大侧倾。
2.悬架系统的自然振动频率悬架系统的频率与汽车的平顺性(也称舒适性)有直接关系。
n——悬架的频率;M——簧载质量;K——悬架刚度;悬架频率n 随簧载质量的变化而变化,人体最舒适的频率范围为1~1.6Hz,如果要将汽车行驶过程中的频率保持在1~1.6Hz内,最好采用变刚度悬架。
3.汽车悬架的类型1)非独立悬架非独立悬架的特点是:两侧车轮通过整体式车桥相连,车桥通过悬架与车架或车身相连。
如果行驶中路面不平,一侧车轮被抬高,整体式车桥将迫使另一侧车轮产生运动。
2)独立悬架独立悬架的特点是:车桥是断开的,每一侧车轮单独地通过悬架与车架(或车身)相连,每一侧车轮可以独立跳动。
第二节弹性元件一、钢板弹簧钢板弹簧是由若干片等宽但不等长的合金弹簧片组合而成的一根近似等强度的弹性梁,多数情况下由多片弹簧组成。
钢板弹簧的第一片也是最长的一片为主片,其两端弯成卷耳,内装衬套,以便用弹簧销与固定在车架上的支架或吊耳作铰链连接。
中心螺栓用以连接各弹簧片,并保证装配时各片的相对位置。
除中心螺栓以外,还有若干个弹簧夹(亦称回弹夹)将各片弹簧连接在一起,以保证当钢板弹簧反向变形(反跳)时,各片不致互相分开,以免主片单独承载,此外,还可防止各片横向错动。
图解汽车底盘构造底盘:底盘作用是支承、安装汽车发动机及其各部件、总成,形成汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
- 2-痔硼萨岖动插卜后轮肝前轮&从动桥卜罰邑架一传动系传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
1-高合驅姑变越器3-万间B「齟乳侨5-卷速君各-芈轴"主MiSK 4楼勒捲一传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的正常行驶,并具有良好的动力性和经济性。
二传动系的种类和组成2传动系可按能量传递方式的不同,划分为机械传动、液力传动、液压传动、电传动等。
图14一3 依维柯S系列后悬架1—后划板弹・;2—较冲块;3—K按器;4—吊耳;5—后钢板萍竇后文榮;6-前支第;7—・板泮一U应■三转向系图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。
转向操纵机构包括转向盘1和安全转向柱2;转向传动机构包括转向器 & 左右横拉杆6、转向节臂5和转向节3等。
图3-27转向系1-转向盘2-安全转向柱3-转向节4-车轮5-转向节臂6-左、右横拉杆7-转向减振器8-转向器汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动;转向节臂与转向节固定在一起,转向节随着转动;转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向•转向完了,转向盘转回原位,带动转向车轮 恢复原位,汽车恢复直线行驶。
四制动系AD45TSS5t 式制动器结构:标准扭煉•用过后不的部科 扭力扳 件开口环防尘飆制动分林保护罩汽车底盘构造(图)底盘示意图底盘:底盘作用是支承、安装汽车发动机及其各部件、总成,形成汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。
结构稳定优势突出详解多连杆独立悬挂曾几何时,结构复杂、成本高昂的多连杆式独立悬架还只应用于豪华轿车,而随着近些年汽车制造技术的不断提升,零部件单位生产成本逐步降低,这种悬挂已广泛应用于中级车型和一些强调操控性的紧凑车型上,相比传统麦弗逊式和拖拽臂式,其结构上的优势是显而易见的。
追根溯源一下,最早应用多连杆悬挂的应该是这款1979年下线的奔驰S-Class W126车型没有像麦弗逊,整体桥等结构渊源的发展历史。
多连杆结构的盛行只是近这二、三十年的事,追溯一下,最早使用这种悬挂形式的量产车的是奔驰的S-Class W126车系,但在当时,这种悬挂形式还处于萌芽阶段,结构相对简单,因此很多人会认为它是“双叉臂结构”的变种,因为它的外观结构甚至特性与双叉臂系统非常相近,但后来推出的多连杆形式不断地出现四连杆,甚至五连杆,人们才发现这种结构具有很高的可塑性和延展性,而结构也越来越复杂。
■多连杆悬挂的工作结果是由各个连杆共同作用的组合而成顾名思义,多连杆式悬挂就是指由三根或三根以上连杆拉杆构成的悬挂结构,以提供多个方向的控制力,使车轮具有更加可靠的行驶轨迹。
常见的有三连杆、四连杆、五连杆等。
但由于三连杆结构已不能满足人们对于底盘操控性能的更高追求。
因此结构更为精确、定位更加准确的四连杆式和五连杆式悬架才能称得上是真正的多连杆式,这两种悬架结构通常应用于前轮和后轮。
在结构上以常见的五连杆式后悬挂为例,其五根连杆分别为:主控制臂、前置定位臂、后置定位臂、上臂和下臂。
它们分别对各个方向产生作用力。
比如,当车辆进行左转弯时,后车轮的位移方向正好与前转向轮相反,如果位移过大则会使车身失去稳定性,摇摆不定。
此时,前后置定位臂的作用就开始显现,它们主要对后轮的前束角进行约束,使其在可控范围内;相反,由于后轮的前束角被约束在可控范围内,如果后轮外倾角过大则会使车辆的横向稳定性减低,所以在多连杆悬架中增加了对车轮上下进行约束的控制臂,一方面是更好的使车轮定位,另一方面则使悬架的可靠性和韧性进一步提高。
