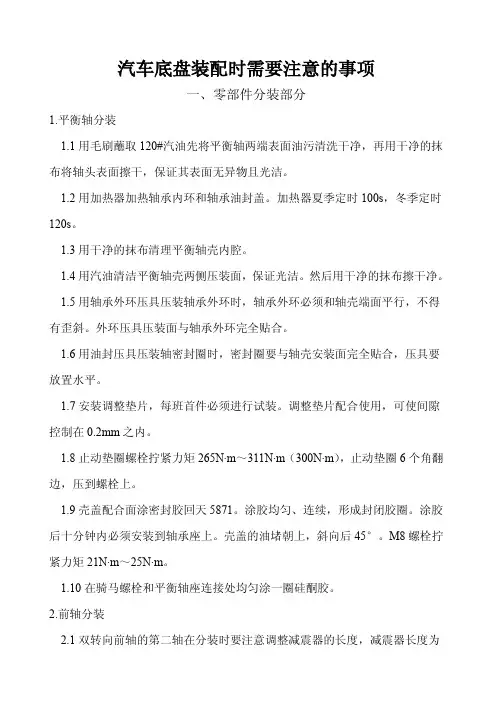

汽车底盘装配时需要注意的事项一、零部件分装部分1.平衡轴分装1.1用毛刷蘸取120#汽油先将平衡轴两端表面油污清洗干净，再用干净的抹布将轴头表面擦干，保证其表面无异物且光洁。

1.2用加热器加热轴承内环和轴承油封盖。

加热器夏季定时100s，冬季定时120s。

1.3用干净的抹布清理平衡轴壳内腔。

1.4用汽油清洁平衡轴壳两侧压装面，保证光洁。

然后用干净的抹布擦干净。

1.5用轴承外环压具压装轴承外环时，轴承外环必须和轴壳端面平行，不得有歪斜。

外环压具压装面与轴承外环完全贴合。

1.6用油封压具压装轴密封圈时，密封圈要与轴壳安装面完全贴合，压具要放置水平。

1.7安装调整垫片，每班首件必须进行试装。

调整垫片配合使用，可使间隙控制在0.2mm之内。

1.8止动垫圈螺栓拧紧力矩265N·m～311N·m（300N·m），止动垫圈6个角翻边，压到螺栓上。

1.9壳盖配合面涂密封胶回天5871。

涂胶均匀、连续，形成封闭胶圈。

涂胶后十分钟内必须安装到轴承座上。

壳盖的油堵朝上，斜向后45°。

M8螺栓拧紧力矩21N·m～25N·m。

1.10在骑马螺栓和平衡轴座连接处均匀涂一圈硅酮胶。

2.前轴分装2.1双转向前轴的第二轴在分装时要注意调整减震器的长度，减震器长度为718±2mm，通过调整横拉杆上的卡箍位置实现。

3.电瓶箱体分装3.1在电瓶箱体上装配蓄电池开关时，箱体外侧垫上密封垫，箱体内侧垫上电源总开关绝缘垫。

3.2所有气管的联管螺母内螺纹和气管卡套上必须涂抹密封胶回天5691。

4.发动机分装4.1首先目测检查发动机有无缺陷，看有无缺件。

4.2取下飞轮上的10条螺栓及2个螺柱上的平母及垫圈。

给螺栓螺纹部分涂回天2421螺纹锁固胶。

4.3用毛刷蘸汽油清洗发动机飞轮上的油污，再用抹布将清洗面擦拭干净。

4.4用螺栓将压盘固定到飞轮上，按十字交叉法拧紧，拧紧力矩为45N·m～55N·m。
