浮式海洋平台-半潜式平台

各类海洋油井平台概述海洋石油钻采设备是海上油气田钻井与采油所用的工具和装备，它的种类繁多包罗万象，但归纳起来大体可以分为四类：1．海洋石油钻井平台；2.海洋石油采油平台；3.水上钻井机械设备；4.水下钻井机械设备。

本文主要介绍前两类，即：海洋石油钻井平台及海洋石油采油平台。

主要分为移动式平台和固定式平台两大类。

其中按结构又可分为：（1）移动式平台：坐底式平台、自升式平台、钻井船、半潜式平台（SEMI）、张力腿式平台(TLP)、牵索塔式平台、浮式生产处理系统（FPSO）、筒状平台（SPAR）。

（2）固定式平台：导管架式平台、混凝土重力式平台、深水顺应塔式平台。

移动式平台坐底式钻井平台坐底式钻井平台又叫钻驳或插桩钻驳，适用于河流和海湾等30米以下的浅水域。

坐底式平台有两个船体，上船体又叫工作甲板，安置生活舱室和设备，通过尾郡开口借助悬臂结构钻井；下部是沉垫，其主要功能是压载以及海底支撑作用，用作钻井的基础。

两个船体间由支撑结构相连。

这种钻井装置在到达作业地点后往沉垫内注水，使其着底。

因此从稳性和结构方面看，作业水深不但有限，而且也受到海底基础(平坦及坚实程度)的制约。

所以这种平台发展缓慢。

然而我国渤海沿岸的胜利油田、大港油田和辽河油田等向海中延伸的浅海海域，潮差大而海底坡度小，对于开发这类浅海区域的石油资源，坐底式平台仍有较大的发展前途。

目前已有几座坐底式平台用于极区，它可加压载坐于海底，然后在平台中央填砂石以防止平台滑移，完成钻井后可排出压载起浮，并移至另一井位。

自升式钻井平台自升式钻井平台被设计成为驳船的模样，具有可以升降的可延伸到海底的桩腿。

虽然有些设计能使其在海深500英尺（152米）的海域工作，但通常用于海深400英尺（122米）的地方，适合于近海。

其移位时平台降至水面，桩腿升起，平台就像驳船，可由拖轮把它拖移到目的地。

到达钻井目的地后，工作时桩腿下放插入海底，平台及平台上所有的钻井设备及其他器械被抬起到离开海面的安全工作高度，并对桩腿进行预压，以保证平台遇到风暴时桩腿不致下陷。

深水浮式平台的类型深海有着强大的油气资源储备。

不断涌现的各种新型采油平台技术促进着深海采油技术的高速发展，这些技术概括起来可分为四大类：张力腿式平台(TLP)，单筒式平台(SPAR)，半潜式平台(SEMI)和浮(船)式生产平台(FPSO)。

在每一大类中，又有很多不同的技术概念。

下面就不同型式的平台使用和特点分别做介绍。

图1：深水平台类型一、深海张力腿平台的发展概况及发展趋势图2：张力腿平台的发展自1954年美国的提出采用倾斜系泊方式的索群固定的海洋平台方案以来，张力腿平台（TLP）经过近50年的发展，已经形成了比较成熟的理论体系。

1984年第一座实用化TLP——Hutton平台在北海建成之后，TLP在生产领域的应用也越来越普遍，逐渐成为了当今世界深海采油领域的两大主力军之一(另一种当前广泛使用的深海采油平台是Spar,将在后面部分中进行详细介绍)。

进入上个世纪90年代之后，TLP平台的发展进一步加速，在生产区域方面，TLP的应用已经从北海和墨西哥湾扩展到了西非沿海；在平台种类方面，TLP已经在原有的传统类型TLP基础上，发展出了Mini-TLP、ETLP等多种新概念张力腿平台，加之不断地采用最新地科学技术，TLP平台在降低成本，提高适应性、稳定性和安全性地道路上取得了长足地进步。

下面将简要介绍张力腿平台的总体结构，然后对1990年之后TLP平台的发展状况进行详细的论述。

1、张力腿平台总体结构简介张力腿平台（TensionLegplatform,简称TLP）是一种典型的顺应式平台，通过数条张力腿与海底相连。

张力腿平台的张力筋腱中具有很大的预张力，这种预张力是由平台本体的剩余浮力提供的。

在这种以预张力形式出现的剩余浮力作用下，张力腿时刻处于受预拉的绷紧状态，从而使得平台本体在平面外的运动（横摇、纵摇、垂荡）近于刚性，而平面内的运动（横荡、纵荡、首摇）则显示出柔性，环境载荷可以通过平面内运动的惯性力而不是结构内力来平衡。

海洋平台海洋平台概述海洋平台是在海洋上进行作业的场所，是海洋石油钻探与生产所需的平台。

海洋平台从功能上分有钻井平台、生产平台、生活服务平台、储油平台等。

从型式及原理上分有，桩基式、坐底式、重力式、自升式、半潜式、张力腿式、竖筒平台等多种，桩基式、坐底式、重力式平台用于浅水海域，而从世界范围来讲浅水海域的海洋油气资源已很有限，各国和石油公司已将目光瞄准深海油田，自升式、半潜式、张力腿式、竖筒式等类型的海洋平台成为目前海洋工程领域的热点，下面主要介绍这四种类型的平台。

1 自升式钻井平台Jack-up Platform（Self-elevating Platform）自升式平台由平台体和可以升降的桩腿组成，作业时桩腿支撑在海底，平台升起离开水面一定高度，因此只有桩腿受到波浪和海流的作用，受到的外界负荷较小。

自升式平台的作业水深按作业水域的要求确定，但通常不超过90m。

大多数自升式平台是非自航平台。

拖航时，平台浮在水面上，桩腿高高升起，此时平台如同一艘驳船，应符合各种规则、规范对非自航船舶在海上拖航时，包括完整稳性和破舱稳性及干舷等各种要求。

到达井位后，桩腿下降插入海底，平台升起，进行钻井作业。

现今的自升式平台桩腿数为３根或４根，深水平台采用３条桁架式桩腿。

自升式平台的升降结构主要有两种型式，即液压插销式升降结构和齿轮条式升降结构。

自升式平台的布置与其形状有关，三角形平台的井架总是布置在某一边的中部，而生活区布置在与该边相对的角端，直升机平台则设在靠近生活区附近，矩形平台则将井架与生活区布置在相对的两端边处。

井架及其底座通常为可移动式，拖航时移至平台中间以减少平台的纵倾。

新型的自升式平台，有的将井架及其底座设置在伸至平台外面的悬臂梁上。

由于自升式平台可适用于不同海底土壤条件和较大的水深范围，移位灵活方便，拖船可以轻松把它从一个地方拖移到另一个地方，因而得到了广泛的应用。

目前，在海上移动式钻井平台中它仍占绝大多数。

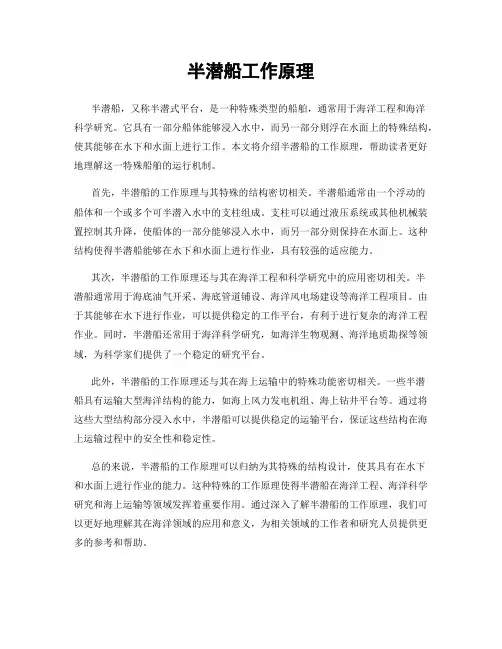

半潜船工作原理半潜船，又称半潜式平台，是一种特殊类型的船舶，通常用于海洋工程和海洋科学研究。

它具有一部分船体能够浸入水中，而另一部分则浮在水面上的特殊结构，使其能够在水下和水面上进行工作。

本文将介绍半潜船的工作原理，帮助读者更好地理解这一特殊船舶的运行机制。

首先，半潜船的工作原理与其特殊的结构密切相关。

半潜船通常由一个浮动的船体和一个或多个可半潜入水中的支柱组成。

支柱可以通过液压系统或其他机械装置控制其升降，使船体的一部分能够浸入水中，而另一部分则保持在水面上。

这种结构使得半潜船能够在水下和水面上进行作业，具有较强的适应能力。

其次，半潜船的工作原理还与其在海洋工程和科学研究中的应用密切相关。

半潜船通常用于海底油气开采、海底管道铺设、海洋风电场建设等海洋工程项目。

由于其能够在水下进行作业，可以提供稳定的工作平台，有利于进行复杂的海洋工程作业。

同时，半潜船还常用于海洋科学研究，如海洋生物观测、海洋地质勘探等领域，为科学家们提供了一个稳定的研究平台。

此外，半潜船的工作原理还与其在海上运输中的特殊功能密切相关。

一些半潜船具有运输大型海洋结构的能力，如海上风力发电机组、海上钻井平台等。

通过将这些大型结构部分浸入水中，半潜船可以提供稳定的运输平台，保证这些结构在海上运输过程中的安全性和稳定性。

总的来说，半潜船的工作原理可以归纳为其特殊的结构设计，使其具有在水下和水面上进行作业的能力。

这种特殊的工作原理使得半潜船在海洋工程、海洋科学研究和海上运输等领域发挥着重要作用。

通过深入了解半潜船的工作原理，我们可以更好地理解其在海洋领域的应用和意义，为相关领域的工作者和研究人员提供更多的参考和帮助。

半潜式修井平台的工程设计与结构特点随着全球能源需求的不断增长，海洋油气开采成为当前重要的能源开发领域之一。

为了满足深水海底油气勘探和开发的需求，半潜式修井平台作为一种重要的海洋工程设施，发挥着不可替代的作用。

本文将重点介绍半潜式修井平台的工程设计与结构特点。

半潜式修井平台是一种浮动式海洋工程平台，它能够在海洋水域中进行油井的修复、钻探和开采作业。

其工程设计着眼于平台的稳定性、工作效率和适应不同海况的能力。

首先，半潜式修井平台采用半潜式结构，即平台部分潜入海面以下，以增加平台的稳定性。

通常，平台的下部是由浮箱构成，浮箱中充满水或盐水以增加重量，而平台的上部则是由结构强度较高的甲板和生活区组成。

这种结构能够使平台稳定地悬挂在水面上，然后通过控制浮箱内部的进出水量控制平台的浮动高度，从而适应海洋波浪和海流的振动和冲击。

其次，半潜式修井平台的工程设计需要兼顾平台的功能需求和结构强度。

为了实现油井修井和开采作业，平台上部的甲板区域需要满足重型设备的安装，如钻井设备、产油设备和储油设备等。

因此，在工程设计中，需要考虑甲板的面积、承载能力和结构强度，以支持和保障设备的正常运行。

此外，半潜式修井平台还需要满足生活区的需求，以提供船员的休息、餐饮和其他生活设施。

因此，平台的设计通常包括船员宿舍、食堂、运动设施等生活区域，在结构设计上需要保证良好的使用性能和人员安全。

同时，在设计中还需要考虑供水、电力和废物处理等生活设施的布置和维护。

半潜式修井平台的结构特点还包括可移动性和可靠性。

由于勘探和开采作业的需要，平台需要能够在不同位置和不同油田之间迅速移动。

因此，平台通常配备了动力系统和推进器，以实现自主航行和定位功能。

同时，平台的结构设计需要考虑在不同环境条件下的可靠性和安全性，以应对恶劣海洋环境的挑战。

半潜式修井平台的工程设计和结构特点需要经过全面的动力学、稳定性和结构分析。

在设计过程中，需要考虑到潜水深度、海洋水流、波浪、风力等因素的影响，以确保平台的稳定性和操作的安全性。

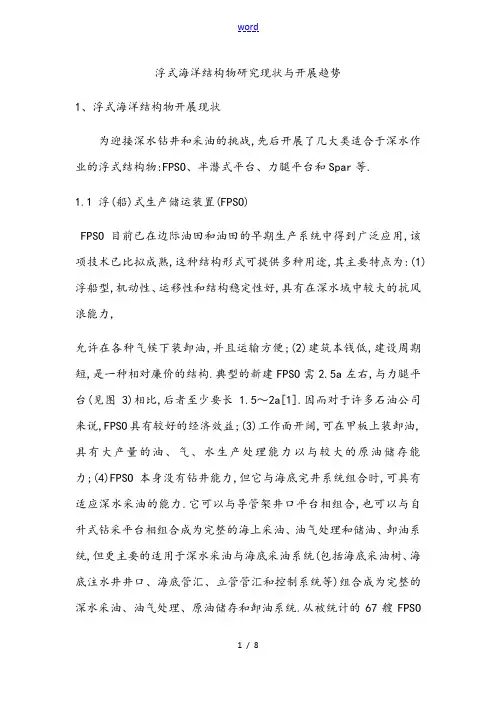

浮式海洋结构物研究现状与开展趋势1、浮式海洋结构物开展现状为迎接深水钻井和采油的挑战,先后开展了几大类适合于深水作业的浮式结构物:FPSO、半潜式平台、力腿平台和Spar等.1.1 浮(船)式生产储运装置(FPSO)FPSO目前已在边际油田和油田的早期生产系统中得到广泛应用,该项技术已比拟成熟,这种结构形式可提供多种用途,其主要特点为:(1)浮船型,机动性、运移性和结构稳定性好,具有在深水域中较大的抗风浪能力,允许在各种气候下装卸油,并且运输方便;(2)建筑本钱低,建设周期短,是一种相对廉价的结构.典型的新建FPSO需2.5a左右,与力腿平台(见图3)相比,后者至少要长 1.5～2a[1].因而对于许多石油公司来说,FPSO具有较好的经济效益;(3)工作面开阔,可在甲板上装卸油,具有大产量的油、气、水生产处理能力以与较大的原油储存能力;(4)FPSO本身没有钻井能力,但它与海底完井系统组合时,可具有适应深水采油的能力.它可以与导管架井口平台相组合,也可以与自升式钻采平台相组合成为完整的海上采油、油气处理和储油、卸油系统,但更主要的适用于深水采油与海底采油系统(包括海底采油树、海底注水井井口、海底管汇、立管管汇和控制系统等)组合成为完整的深水采油、油气处理、原油储存和卸油系统.从被统计的67艘FPSO中,工作水深主要在100～500m,但随着采油工作水深的增加,大于500m工作水深的在逐年增加.例如,由RoarRamde和挪威海事技术公司(MaritimeTentech)联合设计,由国现代重工施工建造的“RamformBanff〞号工作水深达1524m.另一艘工作水深达2000m的FPSO,由Harland&Wolff全部负责设计和建造,由巴西国家石油公司(Petrobras)承当操作,用于与深海海底完井系统相结合的采油. 1.2 半潜式平台(立柱稳定式平台)半潜式平台,又称立柱稳定式平台(见图2),是浮式海洋平台中的一种常见类型.它一般由平台本体,立柱和下体或浮箱组成.此外,在下体与下体,立柱与立柱,立柱与平台之间还有一些支撑与斜撑连接.平台上设有钻井机械设备,器材和生活舱室等,供钻井工作用.平台本体高出水面一定高度,以免波浪的冲击;下体或浮箱提供主要浮力,沉没于水下以减少波浪的扰动力;平台本体与下体之间连接的立柱,具有小水线面的剖面,立柱与立柱之间相隔适当距离,以保证平台的稳性,所以又有立柱稳定式之称. 半潜式平台在深水区域作业,需依靠定位设备,深水锚泊系统,需要大量链条,靠供给船运载.半潜式平台由于下体都浸没在水中,其横摇与纵摇的幅值都很小,有较大影响的是垂荡运动.由于半潜式平台在波浪上的运动响应较小,在海洋工程中,不仅可用于钻井,其他如生产平台、铺管船、供给船和海上起重船等都可采用,这也是它优于 FPSO的主要方面 .同时,能应用于多井口海底井和较大围卫星井的采油是它的另一优点.另外,半潜式平台作为生产平台使用时,可使开发者于钻探出石油之后即可迅速转入采油,特别适用于深水下储量较小的石油储层(例如4～5a采完).随着海洋开发逐渐由浅水向深水开展,它的应用将会日渐增多,诸如建立离岸较远的海上工厂、海上电站等,这对防止陆和沿海的环境污染将有很大的好处. 目前,世界上共有半潜式生产平台40艘左右.在工作水深的35艘中,工作水深小于200m共9艘,占25.7%;工作水深200～500m的共15艘,占42.9%;工作水深500～1000m的共9艘,占25.7%;工作水深大于1000m的共2艘,占5.7%.由此可见,工作水深200～500m的比率接近半数[2].2艘最深水域采油的半潜式平台均属于巴西国家石油公司所有,其一是“巴油18〞号,工作水深达1000m,抗风能力可适应风速为99kn,浪高≤32m,其锚泊为8点紧锚,由锚链与钢缆相结合.其二是“巴油36〞号,工作水深达1372m,是目前世界上半潜式平台最深的工作水深,可适应巴西近海百年一遇的海况条件,为16辐射紧锚,锚为桩腿式,锚缆由高强度聚脂绳缆与锚链相结合.从半潜式平台适应风暴能力的21艘中,几乎均能适应百年一遇的海况条件,适应风速普遍为100～120kn,个别最低者也在85kn以上,适应浪高普遍为16～32m,个别最低者也在12m以上.半潜式平台具有适应深水采油的能力,用途广泛,其开展仅次于FPSO.1.3 力腿平台(TLP)力腿平台可视为半潜式平台的派生分支,是一种顺应式结构,它是由一个刚性的半潜式平台与一个弹性的系泊系统结合成的一种较新型平台.它是用系索(或钢管)将浮于海面的浮动平台与沉浸海底的锚锭(或基座)联结起来的,通过收紧系索,使浮体的吃水比静平衡浮态时大, 导致浮力大于浮体重力,该剩余浮力由系索的力予以平衡.由于力腿平台具有垂直系泊的某些特征,也称它为垂直锚泊式平台.为了能在较小的力变化围就能限制平台的运动,平台本体采用半潜式.因此,也有称它为紧浮力平台.从结构上一般可将其划分为5局部:平台上体、立柱、下体(含沉箱)、力腿、锚固根底[3].通常又将平台上体、立柱、下体三局部并称为平台本体,事实上力腿平台可以被看作一个带有力系泊系统的半潜式平台. 力腿平台受风、浪作用时,平台随缆索弹性变形而产生微量运动,就像有桩腿插入海底一样,所以称为力腿.平台系统在垂直方向(垂荡、纵摇和横摇)是刚性的,在水平方向(纵荡、横荡和首摇)是柔性的,即在非力控制方向可有一定的漂移.垂荡自然周期一般在2～4s,远低于海况的特征周期,而纵荡自然周期在100～200s,远大于海况的特征周期,从而可防止在波浪中的共振现象.又由于平台控制方向的力对非控制方向的运动有牵制,漂移和摇摆比一般半潜式平台小,具有波浪中运动性能好、抗恶劣环境作用能力强等优点.与固定式平台相比,除了造价低以外,其抗震能力显著优于固定式,且力腿平台在必要时还可移位,至多损失锚基和钢索,故适用于开采周期稍短的油田,在该油田开采完后,可将其移至不同地点重新安装,大大提高了其通用性和经济性,但目前还没有重新安装的经验.它的主要缺点是对重量变化敏感,有效载荷的调节有限制,在大波高的状况下,甲板载荷过大容易产生系泊索松弛现象.由于力腿平台没有储油能力,主要用于生产平台,不能用作储油装置,在没有管路设施的地方,需要浮式油轮.1.4 独柱式平台(Spar) 为降低本钱,弥补力腿平台的不足,有人提出了Spar(见图4)的概念.最近20年在挪威海湾和墨西哥海湾都在进展大量的设计和研究工作,目前Spar已能适用于水深达3000m的环境较恶劣的海域. Spar的主体是一个大直径、大吃水的具有规如此外形的浮式柱状结构.它的水线结构是敞开的,根本不提供浮力,以减少垂荡;水线以下局部为密封空心体,以提供浮力,又称浮力舱,舱底部一般装水压载或用以储油(柱可储油也成为Spar的显著优点);中部有锚链呈悬链线状锚泊于海底,底部有系缆或系留管锚固于海底.Spar 可适用于深达3000m的海域.它的优点是在波浪中比拟稳定,适应于任意角度的风浪,能显著减少垂荡反响;造价低,便于安装,可以重复使用,因而对边际油田比拟适用;并且它的柱体部可储油;它的大吃水形成对立管的良好保护,同时其运动响应对水深变化不敏感,更适宜于在深水海域应用[4].Spar兼具了力腿平台和浮(船)式生产储运装置的特点,优越性显著.被认为是除了力腿平台之外的另一种适用于深水的海洋平台,有望在今后得到推广.2、浮式海洋结构物的开展趋势3 浮式海洋结构物的开展趋势随着浮式结构物在深海油气开发中的广泛应用,不少专家和学者对深海平台开展了大量的研究,开发了几种新型系统.为提高安全性和操作性,FPSO和半潜式平台都得到了很大的开展.新式的半潜式平台的设计努力减小垂荡运动以提高其性能.老式FPSO大局部由VLCC 油轮改装,近年来FPSO大多根据规制造,这些新的FPSO船体呈长方形状以增加可用体积.建民等对储油量为32万t,吃水为19.49m的软刚臂塔式大型FPSO在浅水中(水深为21～26m)的运动性能进展了试验研究,其结果明确:(1)FPSO的升沉、横摇和纵摇的波频运动随着水深的减少而减少,但在水平面的低频运动如此增大;(2)即使水深降低至21m的所谓“极浅水〞,FPSO也极少碰底;(3)在“极浅水〞状态,FPSO 并没有随流速的增加而下沉(无吸底现象).这一研究对采用大型FPSO 开发浅水油田很有意义.FPSO在今后的开展中,工作水深在逐年增加,抗风暴能力不断增强(如“RamformBanff〞号工作水深达1524m,抗风暴能力为百年一遇,浪高可达16.76m);原油储存能力增大,船的主尺度和载重吨位提高;原油、生产水的处理能力增强;立管型式增多,除大量使用挠性立管外,也可采用刚性立管;锚泊能力和动力配置能力增大,动力定位技术也有了新的开展,适应海况能力增强.FPSO因其在整体技术上的完善和提高,表现出优越的性能特点和较高的商业价值,从其近年来的开展趋势来看,在深海采油领域中,FPSO正迎来其广泛应用的黄金时期,它已成为浮式结构物中极具开展潜力的一种结构形式,前景极为广阔.Spar的研究重点已转移到保持其运动性能而不增加主体与水线上部重量之比上.提出了一种复合概念——TrussSpar.TrussSpar上部的圆柱箱体提供浮力,12～16根悬链线锚链保持位置,圆柱箱体下面桁架结构提供纵向强度.TrussSpar是一种典型的复合结构,由于其重量轻、易移动和可重复使用的特点,可用于深水的边际油田.TLP作为一种深海理想的平台型式得到了广泛的重视和开展,主要表现在以下几个方面:工作水深在逐年增加;建造本钱得到降低,进一步提高了其经济性;注重屡次重复实用性,对可移动性的研究取得了很大进展;由单一的井口生产平台向深海工作站开展,在所在地区形成一个以TLP为核心的油气开发群.根据我国海上油田的分布特点,100～500m左右中等水深围是一个很有开发潜力的海域,因此对浅海和中深水海域的浮式结构物的研究成为我国海洋工程的研究重点.针对边际油田和偏远油田,润培等提出了一种适应中深水海域的轻型力腿平台(miniTLP)概念.这种平台的浮力舱置于水下,浮力舱上竖立的空间刚架支承着平台甲板与其上的设备,浮力舱下端用四组钢管力腿平台固定于海底,力腿与海底的连接用筒型根底(吸力锚).对这种平台在100～500m水深围的理论与试验研究明确:这种平台有良好的运动性能,完全能满足海上油气开发对平台运动的要求.以120m水深为例,其造价低于相应的导管架平台,随着水深的增加,其在造价上的优势更加明显.这种平台将是中深水边际油田开发的一种很有潜力的平台形式.由于TLP在整体技术上更加完善和提高,在今后的开展中向着更深、更广阔的水域进军,必将超出海洋油气开发的畴而应用到更广泛的领域中去.4 完毕语我国的海岸线辽阔，海洋资源十分丰富，浮式海洋工程结构物对于我国新世界海洋开发具有十分重要的战略意义。

海洋平台报告1，海洋平台：移动式平台：坐底式平台自升式平台钻井船半潜式平台张力腿式平台牵索塔式平台（2）固定式平台：导管架式平台重力式平台按其结构特性和工作状态可分为固定式、活动式和半固定式三大类。

固定式平台的下部由桩、扩大基脚或其他构造直接支承并固着于海底，按支承情况分为桩基式和重力式两种。

活动式平台浮于水中或支承于海底，能从一井位移至另一井位，接支承情况可分为着底式和浮动式两类。

近年来正在研究新颖的半固定式海洋平台，它既能固定在深水中，又具有可移性，张力腿式平台即属此类。

固定式平台桩基式平台①导管架型平台。

在软土地基上应用较多的一种桩基平台。

由上部结构（即平台甲板）和基础结构组成。

上部结构一般由上下层平台甲板和层间桁架或立柱构成。

甲板上布置成套钻采装置及辅助工具、动力装置、泥浆循环净化设备、人员的工作、生活设施和直升飞机升降台等。

平台甲板的尺寸由使用工艺确定。

对深海平台，还需进行结构动力分析。

结构应有足够的刚度以防止严重振动，保证安全操作。

导管架焊接管结点的设计是一个重要问题，管结点是一个空间结点，应力分布复杂；近年应用谱分析技术分析管结点的应力，取得较好的结果。

导管架由导管（即立柱）和导管间的水平杆和斜杆焊接组成，钢桩沿导管打入海底。

打桩完毕后，在两者的环形空隙内用水泥浆等胶结材料固结，使桩与导管架形成一个整体，以承受巨大的竖向和水平荷载。

②塔架型平台。

另一种适于软土地基的桩基平台。

由腿柱（通常直径达6米）、水平杆和斜杆及大梁(圆形或箱形)组成。

为减小挡水面积，桩均设置在腿柱内,排成圆形，桩顶与腿柱焊接，空隙内灌入水泥浆，以防止薄壁腿柱发生局部压屈，并使桩固定在腿柱下端。

施工时将塔架侧放并拖运就位,注入压舱水，使塔架直立,然后打桩，最后安装平台甲板。

在自然条件恶劣的深水区，目前多采用导管架和塔架的组合方式。

重力式平台①钢筋混凝土重力式平台。

依靠自身重量维持稳定的固定式海洋平台。

主要由上部结构、腿柱和基础三部分组成。

海洋平台-30题答案(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--红字的为待完善或不确定的1.海洋平台按运动方式分为哪几类列举各类型平台的代表固定式平台导管架平台活动式平台着底式平台（坐底式平台、自升式平台）漂浮式平台（半潜式平台、钻井船）。

半固定式平台牵索塔式平台（Spar）：张力腿式平台（ TLP）：2.海洋平台有哪些类型各有哪些优缺点固定式平台优点：整体稳定性好，刚度较大，受季节和气候的影响较小，抗风暴的能力强缺点：机动性能差, 较难移位重复使用活动式平台优点：机动性能好缺点：整体稳定性较差，对地基及环境条件有要求半固定式平台优点：适应水深大，优势明显缺点：较多技术问题有待解决3.设计半潜式平台的关键技术有哪些总体设计技术、系统集成技术、钻井系统集成与钻井设备技术、平台定位技术、结构强度与疲劳寿命分析技术、平台制造技术等。

（深水半潜式）4.设计SPAR平台的关键技术有哪些目前对Spar平台的研究主要集中在平台动力响应、系泊系统、疲劳分析、垂荡板和侧板的设计研究以及平台主体与系泊系统、平台构件之间的相互作用的耦合分析,同时,浮力罐与支架间的碰撞问题近年来也成为研究的热点问题之一5.海洋平台的设计载荷分为哪三类各类载荷的定义使用荷载：平台安装后，在整个使用期间，平台受到的除环境荷载以外的各种荷载。

环境荷载：由海洋的风、波浪、海流、海冰和地震等水文和气象要素在海洋平台上引起的荷载。

施工荷载：平台在施工期间所受到的荷载，是发生在建造、装船、运输、下水、安装等阶段的暂时性荷载。

6.在导管架平台建造过程中常见的施工措施有哪些吊装力：平台预制和安装过程中对平台组件的起吊力。

装船力：直接吊装&滑移装船，强度&稳性校核。

运输力：驳船装运&浮运，支撑力&拖航力。

下水力和扶正力：导管架平台安装。

安装期地基反力：地基的支撑力。

7.在海洋平台服役的过程中使有载荷有哪些同下8.试分析活动载荷和固定载荷有哪些固定荷载：作用在平台上的不变荷载，当水位一定时荷载为一定值。

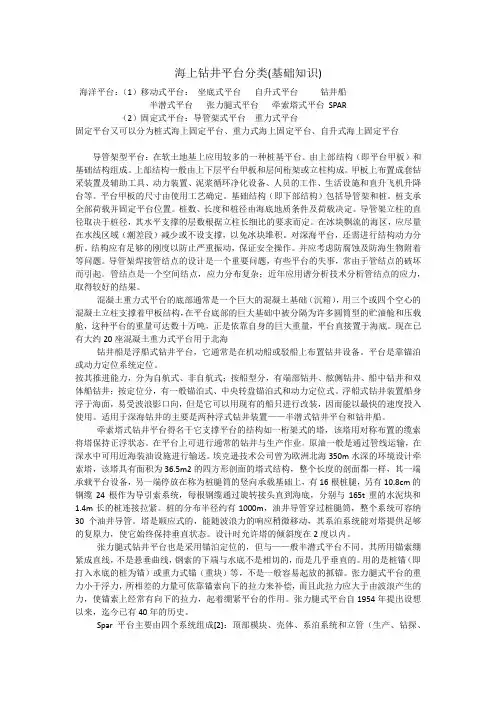

海上钻井平台分类(基础知识)海洋平台：（1）移动式平台：坐底式平台自升式平台钻井船半潜式平台张力腿式平台牵索塔式平台SPAR（2）固定式平台：导管架式平台重力式平台固定平台又可以分为桩式海上固定平台、重力式海上固定平台、自升式海上固定平台导管架型平台：在软土地基上应用较多的一种桩基平台。

由上部结构（即平台甲板）和基础结构组成。

上部结构一般由上下层平台甲板和层间桁架或立柱构成。

甲板上布置成套钻采装置及辅助工具、动力装置、泥浆循环净化设备、人员的工作、生活设施和直升飞机升降台等。

平台甲板的尺寸由使用工艺确定。

基础结构（即下部结构）包括导管架和桩。

桩支承全部荷载并固定平台位置。

桩数、长度和桩径由海底地质条件及荷载决定。

导管架立柱的直径取决于桩径，其水平支撑的层数根据立柱长细比的要求而定。

在冰块飘流的海区，应尽量在水线区域（潮差段）减少或不设支撑，以免冰块堆积。

对深海平台，还需进行结构动力分析。

结构应有足够的刚度以防止严重振动，保证安全操作。

并应考虑防腐蚀及防海生物附着等问题。

导管架焊接管结点的设计是一个重要问题，有些平台的失事，常由于管结点的破坏而引起。

管结点是一个空间结点，应力分布复杂；近年应用谱分析技术分析管结点的应力，取得较好的结果。

混凝土重力式平台的底部通常是一个巨大的混凝土基础（沉箱），用三个或四个空心的混凝土立柱支撑着甲板结构，在平台底部的巨大基础中被分隔为许多圆筒型的贮油舱和压载舱，这种平台的重量可达数十万吨，正是依靠自身的巨大重量，平台直接置于海底。

现在已有大约20座混凝土重力式平台用于北海钻井船是浮船式钻井平台，它通常是在机动船或驳船上布置钻井设备。

平台是靠锚泊或动力定位系统定位。

按其推进能力，分为自航式、非自航式；按船型分，有端部钻井、舷侧钻井、船中钻井和双体船钻井；按定位分，有一般锚泊式、中央转盘锚泊式和动力定位式。

浮船式钻井装置船身浮于海面，易受波浪影口向，但是它可以用现有的船只进行改装，因而能以最快的速度投入使用。

半潜式平台平台主体部分沉没于海面以下的钻井平台。

它由平台甲板、立柱和下体(或沉箱)组成。

平台甲板为钻井工作场所。

立柱连接于平台甲板和下体之间，起支撑作用。

下体控制平台沉没水下的深度。

钻井作业时沉箱中注入压载水，使平台大部分沉没于水面以下，以减小波浪的扰动力。

作业结束时，抽出沉箱中的压载水，平台上升，浮至水面进入自航或拖航状态。

这种平台在钻井作业时还需要锚泊定位或动力定位，以增加其稳定性。

它适宜在300-600m水深的海域钻井作业。

平台有一些巨大的垂直支柱（column）连接着底部很大的浮体（pontoon）。

这种结构物上支持一个平台甲板、井架、设备、供应品和人员生活场所均布置其上。

供应船和直升机载钻井点和海岸之间运输器材和人员。

平台拖航时一般在pontoon draft，到达目的地后（可能是拖航也可能自己推进），在浮体中注入海水使平台部分下潜，知道他的大部分结构在海面一下（operation draft），但是平台甲板距离海面要有足够的高度，要考虑设计海况的最大波高以及垂荡时的位移。

平台的运动响应六个自由度的运动方面，surge、sway和yaw 对锚链分析很重要，或是对DP的动力分析如thruster选择engine sizing很关键。

而heave，pitch and roll则是平台机器工作的关键，因为平台或是钻井或是生产用的都有drill pipe或是riser与海底相连，而且考虑到平台上人员与机器工作的条件。

大家知道，平台一般受风浪流的作用力。

风力一般根据class rules选择截面形状系数和根据高度选择高度系数，然后加起来就是，流力也差不多，不过要根据当地的metocean data，不同的地方流截面不同的。

大部分都是水表面比较大，水越深流越小。

波浪力比较复杂，一般来讲波浪力分为动压力（主要与距水面距离和结构物面积有关）、加速度-质量加附加质量力（与结构物形状大小有关）和拖曳力（与波浪速度有关，要积分）。

中国海洋平台的现状与发展浅析摘要：未来的油气能源将继续在世界能源需求中占据主导地位，海洋石油已成为未来世界石油开采的主要来源。

在面临世界各国对人类共同拥有的深海资源激烈竞争的形势下，须高度重视对深海平台技术的研究。

目前主要投入使用的海洋平台主要有四种：张力腿平台，半潜式平台，浮式平台，单柱式平台（spar）。

近年来我国虽然在海洋平台建造及技术研究方面做了大量工作，并取得了可喜的成绩，但就海洋装备技术实力和技术水平而言，我国与发达国家之间还存在着很大的差距。

因此，我国必须加快科研步伐，早日步入世界海洋石油装备强国行列。

1世界海洋石油资源的背景目前，世界石油工业正面临着极大的挑战。

全球油气储量增长乏力，远远无法弥补每年的产量。

然而全球的油气消耗量仍将以较快的速度增长。

根据国际能源署发布的世界能源展望预测，世界石油需求在2030年之前将保持年均1.6％的增长，到2030年达到57.69亿吨。

天然气需求在2030年之前将保持年均2.4％的增长，到2030年达到42.03亿吨油当量。

未来的油气能源将继续在世界能源需求中占据主导地位，到2030年油气需求将占世界能源总需求的65％。

天然气资源估计将在2015年超过煤炭资源成为第二大能源种类．随着陆上石油资源的日渐枯竭，海洋石油已成为未来世界石油开采的主要来源。

随着中国经济的发展，特别是作为支柱产业的石油化工和汽车工业的快速发展，石油和天然气供应不足的矛盾日益突出。

我国从1993年开始，原油供应皿满足不了市场需求，因而从石油出口国变为石油进口国。

2海洋平台技术的价值己探明的世界海洋石油储量的80％以上在水深500m以内，而全部海洋面积的90％以上水深在200一6000m之间，因而大量的海域而积有待探明。

此外，世界上除了少数海域以外，大部分地区的近海油气资源己口趋减少，向深海发展己成必然趋势，深海平台技术己成为国际海洋工程界的一个热点，进行了大量的研究，新的深海平台结构不断涌现。

半潜式平台工作原理和结构特点分析半潜式平台工作原理和结构特点分析提要半潜式平台工作原理、性能特.点、类型、结构组成和特.点分析，设计工况及其在近海石油勘探开发中的作用。

关键词半潜式平台立柱结构1半潜式平台工作原理半潜式平台是浮动型的移动式平台，其稳性主要靠稳性立柱，它也是柱稳式平台。

柱稳式平台包括半潜式和坐底式平台，坐底式平台在浅水作业，半潜式平台主要在深水作业，但也可以在浅水坐底作业，作业时和坐底式平台性能相同。

半潜式平台是用数个具有浮力的立柱将上壳体连接到下壳体或柱靴上，并由其浮力支持的平台。

在深水半潜作业时，下壳体或柱靴潜入水中，立柱局部潜入水中，为半潜状态;浅水坐底作业时，下壳体或柱靴坐在海底为坐底状态。

半潜式钻井平台的产生晚于浮船式(水面式)平台，它是克服了浮船式钻井平台抗风浪性能差的缺点而产生的。

它可以在深水海域、恶劣环境条件下作业，具有良好的运动特性，抗风浪性能好。

半潜式平台在设计中巧妙地运用了以下原理，使其减小外力，增加稳性，具有良好的性能。

1.1利用半潜原理减小平台的波浪力半潜式平台最大特点是半潜作业，半潜状态下，将大体积的下壳体或柱靴潜到水下一定深度，从而使波浪力大大减小，避开了海面波浪作用区，因此，它比浮船式平台浮在海面所受的波浪力小得多。

1.2利用稳定大立柱和立柱大间距原理增加平台稳性半潜式平台另一特点是柱稳式平台，即利用立柱保证平台的稳性。

它在半潜状态时，其水线面积主要是立柱的水线面积，水线面积虽不大，但立柱间距较大，因而平台的惯性矩较大，使其有较大的初稳性高度。

它比浮船式平台惯性矩大得多。

1.3利用外力互相抑制原理减小平台运动合理地选择平台立柱横向和纵向间距，可以使外力互相抵消一部分，而使平台运动减小。

例如对于两个下壳体、左右两排立柱的半潜式平台，当立柱横向间距设计为波浪的半波长时，作用在平台两边的立柱、下壳体的波浪‘盼性力大小相等，方向相反，互相平衡，使平台运动减小。

深水浮式平台的类型文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-深水浮式平台的类型深海有着强大的油气资源储备。

不断涌现的各种新型采油平台技术促进着深海采油技术的高速发展，这些技术概括起来可分为四大类：张力腿式平台(TLP)，单筒式平台(SPAR)，半潜式平台(SEMI)和浮(船)式生产平台(FPSO)。

在每一大类中，又有很多不同的技术概念。

下面就不同型式的平台使用和特点分别做介绍。

图1：深水平台类型一、深海张力腿平台的发展概况及发展趋势图2：张力腿平台的发展自1954年美国的提出采用倾斜系泊方式的索群固定的海洋平台方案以来，张力腿平台（TLP）经过近50年的发展，已经形成了比较成熟的理论体系。

1984年第一座实用化TLP——Hutton平台在北海建成之后，TLP在生产领域的应用也越来越普遍，逐渐成为了当今世界深海采油领域的两大主力军之一(另一种当前广泛使用的深海采油平台是Spar,将在后面部分中进行详细介绍)。

进入上个世纪90年代之后，TLP平台的发展进一步加速，在生产区域方面，TLP的应用已经从北海和墨西哥湾扩展到了西非沿海；在平台种类方面，TLP已经在原有的传统类型TLP基础上，发展出了Mini-TLP、ETLP 等多种新概念张力腿平台，加之不断地采用最新地科学技术，TLP平台在降低成本，提高适应性、稳定性和安全性地道路上取得了长足地进步。

下面将简要介绍张力腿平台的总体结构，然后对1990年之后TLP平台的发展状况进行详细的论述。

1、张力腿平台总体结构简介张力腿平台（Tension Leg platform,简称TLP）是一种典型的顺应式平台，通过数条张力腿与海底相连。

张力腿平台的张力筋腱中具有很大的预张力，这种预张力是由平台本体的剩余浮力提供的。

在这种以预张力形式出现的剩余浮力作用下，张力腿时刻处于受预拉的绷紧状态，从而使得平台本体在平面外的运动（横摇、纵摇、垂荡）近于刚性，而平面内的运动（横荡、纵荡、首摇）则显示出柔性，环境载荷可以通过平面内运动的惯性力而不是结构内力来平衡。

钻井平台海上作业技术说明随着世界石油需求的不断增长，海洋上的石油工业也得到了飞速的发展。

海上作业的主要方式是通过钻井平台来完成。

钻井平台作为海洋石油工业的主力军，其作业技术也日益完善。

本文将从钻井平台的类型、主要设备以及海上作业流程三个方面，对钻井平台海上作业技术进行说明。

一、钻井平台的类型目前，钻井平台的类型较多，主要包括浮式钻井平台、半潜式钻井平台、全潜式钻井平台以及定位式钻井平台。

1. 浮式钻井平台浮式钻井平台是目前应用最广泛的一种钻井平台。

它是一种没有底部支撑的浮动船体，可以在水深较浅的海域进行作业。

由于其灵活性较高，使用的设备也比较简单，因此成本相对较低。

但是，浮式钻井平台在受到海浪冲击时易受影响，安全性相对较差。

2. 半潜式钻井平台半潜式钻井平台的船体底部有支撑结构，可以在较深的海域进行作业。

由于其底部结构的稳定性，可以严格控制平台的位置和高度，因此适合在恶劣的天气条件下进行作业。

但是，半潜式钻井平台的成本相对较高。

3. 全潜式钻井平台全潜式钻井平台采用了封闭式船体结构，在海洋底部进行作业。

由于其深度较深，因此需要更坚固的船体结构，而设备也会更加复杂。

但是，全潜式钻井平台可以进行深水区的作业，因此在深海石油勘探中得到了广泛应用。

4. 定位式钻井平台定位式钻井平台可以通过定位系统精确地控制平台的位置和高度，因此在恶劣天气条件下作业也较为安全。

但是，由于其需要许多锚链和锚具，因此成本也相对较高。

二、主要设备钻井平台的主要设备包括钻井设备、井口设备、油气处理设备以及生活设备等。

1. 钻井设备钻井设备由钻台、固井设备、钻机和钻头等组成。

钻井设备可以在井口处将钻头送入井下，通过旋转钻头开采油气资源。

2. 井口设备井口设备包括井口套管、井口防喷器、变径套管、粘岩器、泥浆设备等，主要是用于控制井口的压力和防止爆炸事故。

3. 油气处理设备油气处理设备包括脱水设备、分离器、储油罐等，主要是将开采的油气进行初步处理，减少它们对环境的污染。

第五章半潜式海洋钻井平台第一节半潜式钻井平台简介一、半潜式平台应用背景辽阔的海洋蕴藏着丰富的资源，其中油气资源的开发是海洋资源开发的重要组成部分。

海洋的平均水深为3730米，其中90%以上海洋面积的水深在200米至6000米之间，74%以上的水深在3000米到6000米间，而目前已探明的海洋石油储量80%以上在水深500米以内，因此有大量的海域面积还有待勘探。

随着世界油气需求的增加，陆上及近海常规水深的开发已趋饱和，海底油气的开采向深水域（水深450-1500米）和超深水域（水深1500米以上）发展。

随着水深的增加，传统的导管架和重力式等平台由于自重和成本的大幅度增大而不适合深水开发，因此适合于深海作业的钻采生产系统成为了研究的热点。

近几十年来，由于墨西哥湾、巴西、西非、北海等深水油气的不断开发，涌现出多种适于深海油气钻采生产的平台型式：张力腿平台（TLP）、Spar、半潜式平台（Semisubmersible）等，其外形及对比如下：半潜式平台又称立柱稳定式平台（Stable Column Platform），是浮式海洋平台的一种常见类型。

半潜式平台由平台主体、立柱（Column）、下体（Submerged Body）或浮箱（Buoyancy Tank）组成，在下体与下体、立柱与立柱、立柱与平台之间通常布置一些支撑连接。

平台上设有钻井机械设备、器材和生活舱室等，供钻井工作用。

平台本体高出水面一定高度，以免波浪的冲击；下体或浮箱提供主要浮力，沉没于水下以减少波浪的干扰力（当波长和平台长度处于某些比值时，立柱和浮体上的波浪作用力能互相抵消,从而使作用在平台上的作用力很小，理论上甚至可以等于零）；平台本体与下体之间连接的立柱，具有小水线面的剖面，使得它具有较大的固有周期，不大可能和波谱的主要成分波发生共振，达到减小运动响应的目的；立柱与立柱之间相隔适当的距离，以保证平台的稳定。

因而，半潜式海洋钻井平台具有极强的抗风浪能力、优良的运动性能、巨大的甲板面积和装载容量、高效的作业效率、易于改造并具备钻井、修井、生产等多种工作功能，无需海上安装，全球全天候的工作能力和自存能力等优点。
