MSS SP-44-1991

最新化工部法兰标准－各种法兰盘执行标准GB/T9113~GB9124—2000 法兰标准GB/T9113.1~GB/T9113.26—1988 整体钢制管法兰（1.6~42.0Mpa）GB/T9113.1~.2 整体钢制管法兰（平面）（1.6~2.0Mpa）GB/T9113.3~.8 整体钢制管法兰（凸面）（1.6;2.5;4.0;2.0;5.0;10.0Mpa）GB/T9113.9~.15 整体钢制管法兰（凹凸面）（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9113.16~.20 整体钢制管法兰（榫槽面）（1.6;2.5;4.05.0;10.0Mpa）GB/T9113.21~.26 整体钢制管法兰（环连接）（2.0;5.0;10.0;15.0;25.0;42.0Mpa）GB/T9115.1~.36―1988 平面对焊钢制管法兰（0.25~42.0）MpaGB/T9115.1~.5 （平面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.0；Mpa）GB/T9115.6~.16 （凸面）对焊钢制管法兰（0.25；0.6；1.0；1.6；2.5；4.0；2.0；5.0；10.0；15.0；25.0；Mpa）GB/T9115.17~.23 （凹凸面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9115.24~30 （榫槽面）对焊钢制管法兰（1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa）GB/T9115.31~.36 （环连接）对焊钢制管法兰（2.0;5.0;10.0;15.0;25.0;42.0Mpa）GB/T13402—1992 大口径碳钢管法兰JB/T79.1~.4—1994 整体铸钢管法兰（1.6~20Mpa,含6.4）；（代JB79－59）JB/T79.1 凸面整体铸钢管法兰JB/T79.2 凹凸面整体铸钢管法兰JB/T79.3 榫槽面整体铸钢管法兰JB/T79.4 环连接面整体铸钢管法兰JB/T82.1~JB/T82.4—1994 对焊钢制管法兰；（代JB82－59）JB/T82.1 凸面对焊钢制管法兰JB/T82.2 凹凸面对焊钢制管法兰JB/T82.3 榫槽面对焊钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77—1959 法兰密封面型式JB78—1959 铸铁法兰JB79—1959 铸钢法兰JB80—1959 铸铁螺纹法兰JB82—1959 对焊钢法兰HGJ44~HGJ68—1999 钢制法兰（化工部工程建设技术规范）HG20592~HG20605—1997 钢制法兰（化工部标准；欧洲体系）HG20613~HG20623—1997 钢制法兰（化工部标准；欧洲体系）SH3406—1996 石化企业管道法兰ANSI B16.5—1996 管法兰和法兰配件ANSI B16.25—1992 对焊连接端MSS SP44—1991 钢制管道法兰API 605—1998 大口径碳钢法兰。

1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为～的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

工业阀门——部分回转执行器附件 工业阀门——铸铁止回阀 工业阀门——法兰端阀门的保护罩 法兰及其连接件——法兰用垫片（英制） 第 1 篇 带或不带填充物的非金属平垫片 法兰及其连接件——法兰用垫片（英制）第 2 篇 钢制法兰用螺旋缠绕垫片 法兰及其连接件——法兰用垫片（英制） 第 3 篇 非金属聚四氟乙烯（PTFE）包覆式垫片 法兰及其连接件——法兰用垫片（英制） 第 4 篇 钢制法兰用带或不带填充物的波形、平或齿形金属垫片 法兰及其连接件——法兰用垫片（英制）第 5 篇 钢制法兰用金属环连接垫片 工业阀门——化工和石油化工加工工业用阀门要求和试验 工业阀门——确定操作元件尺寸的方法 工业阀门——钢制阀门的对焊端 阀门——钢制阀门的承插焊端 工业阀门——对焊端阀门的（端-端和中心-端）结构长度 工业阀门——金属材料制成的隔膜阀 石油天然气工业——管线传输系统——海底管线阀
标准名称 通用工业阀门标记 工业阀门-法兰连接管道系统用金属阀门的结构长度第 1 篇米制系列阀门 工业阀门-法兰连接管道系统用金属阀门的结构长度第 1 篇英制系列阀门 工业阀门-金属蝶阀 阀门术语第 1 篇阀门类型的定义 阀门术语第 2 篇阀门部件的定义 法兰及其连接-管理、阀门、管件和附件用圆法兰（米制系列）第 2 篇铸铁法 兰 法兰及其连接-法兰用垫片尺寸（米制）第 1 篇带或不带内衬的非金属平垫片 法兰及其连接-法兰用垫片尺寸（米制）第 2 篇钢法兰用缠绕式垫片 法兰及其连接-法兰用垫片尺寸（米制）第 3 篇非金属 PIFE 包覆垫片 法兰及其连接-法兰用垫片尺寸（米制）第 4 篇钢法兰用波形、平面或齿形金 属和填充金属垫片 管道、阀门和管件（英制）用圆法兰第 3 篇钢、铸铁和铜合金法兰第 3.1 篇 钢法兰 管道、阀门和管件（英制）用圆法兰第 3 篇钢、铸铁和铜合金法兰第 3.2 篇 铸铁法兰 管道、阀门和管件（英制）用圆法兰第 3 篇钢、铸铁和铜合金法兰第 3.3 篇 铜合金和组合法兰 石油、石化及相关工业用（法兰和对焊链接的）钢止回阀 石油、石化及相关工业用（法兰和对焊链接的）钢截止阀、截止止回阀和止 回阀 液动系统用阀第 1 篇压差/流量特性测定方法 液动系统用阀第 1 篇性能测定方法 管道、阀门和管件（米制）用圆法兰第 3 篇钢、铸铁和铜合金法兰第 3.1 篇 钢法兰 管道、阀门和管件（米制）用圆法兰第 3 篇钢、铸铁和铜合金法兰第 3.2 篇 铸铁法兰技术条件 管道、阀门和管件（米制）用圆法兰第 3 篇钢、铸铁和铜合金法兰第 3.3 篇 铜合金和组合法兰 铸铁闸阀 通用铸铁（平板）闸阀 通用铸铁截止阀和截止止回阀 通用铸铁止回阀 铜合金截止阀、截止止回阀、止回阀及闸阀 隔膜阀 钢制（平板）闸阀 铸铁旋塞阀 通用铸铁和碳钢球阀 钢制截止阀、截止止回阀和升降式止回阀 供水系统用铸铁闸阀 工业阀门-多回转阀门驱动装置的连接 石油、石化及相关工业用钢制球阀

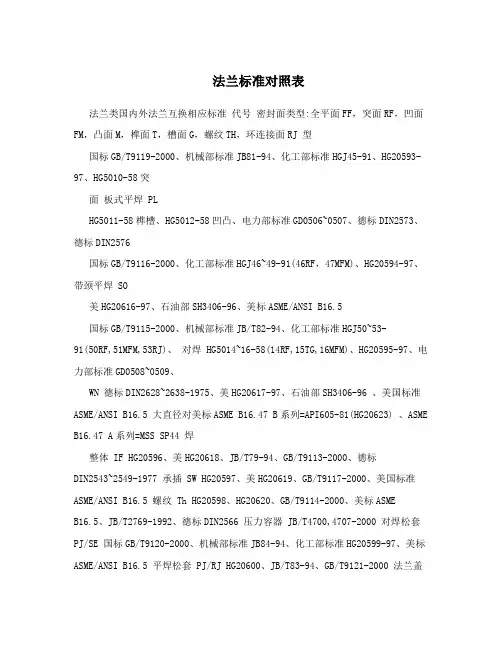

法兰标准对照表法兰类国内外法兰互换相应标准代号密封面类型:全平面FF，突面RF，凹面FM，凸面M，榫面T，槽面G，螺纹TH，环连接面RJ 型国标GB/T9119-2000、机械部标准JB81-94、化工部标准HGJ45-91、HG20593-97、HG5010-58突面板式平焊 PLHG5011-58榫槽、HG5012-58凹凸、电力部标准GD0506~0507、德标DIN2573、德标DIN2576国标GB/T9116-2000、化工部标准HGJ46~49-91(46RF，47MFM)、HG20594-97、带颈平焊 SO美HG20616-97、石油部SH3406-96、美标ASME/ANSI B16.5国标GB/T9115-2000、机械部标准JB/T82-94、化工部标准HGJ50~53-91(50RF,51MFM,53RJ)、对焊 HG5014~16-58(14RF,15TG,16MFM)、HG20595-97、电力部标准GD0508~0509、WN 德标DIN2628~2638-1975、美HG20617-97、石油部SH3406-96 、美国标准ASME/ANSI B16.5 大直径对美标ASME B16.47 B系列=API605-81(HG20623) 、ASME B16.47 A系列=MSS SP44 焊整体 IF HG20596、美HG20618、JB/T79-94、GB/T9113-2000、德标DIN2543~2549-1977 承插 SW HG20597、美HG20619、GB/T9117-2000、美国标准ASME/ANSI B16.5 螺纹 Th HG20598、HG20620、GB/T9114-2000、美标ASMEB16.5、JB/T2769-1992、德标DIN2566 压力容器 JB/T4700,4707-2000 对焊松套PJ/SE 国标GB/T9120-2000、机械部标准JB84-94、化工部标准HG20599-97、美标ASME/ANSI B16.5 平焊松套 PJ/RJ HG20600、JB/T83-94、GB/T9121-2000 法兰盖BL 国标GB/T9123-2000、机械部JB86-94、化工部HGJ61~65-91、HG20601-97 美HG20622-97电力部标准GD0511~0517、美标ASME/ANSI B16.5 衬里法兰BL(S) HG20602 盖世界3种主要法兰:德标、美标、日标，3种各成一体，不能互换使用国际标准 ISO 7005是美标与德标的合集,可参照HG20592~20635-97，国内另需注意接管尺寸(A管与B管) 日标 JIS B2220-2004 平焊、对焊、带颈平焊、法兰盖压力等级区别(我国国标已收编德标与美标，具体参考压力等级)0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、德标16.0MPa、25.0MPa、32.0MPa、40.0MPa150LB(2.0MPa)、300LB(5.0MPa)、400LB(6.8MPa)、600LB(11.0MPa)、美标900LB(15.0MPa)、1500LB(26.0MPa)、2500LB(42.0MPa)日标 5K、10K、16K、20K、30K。
