流化床

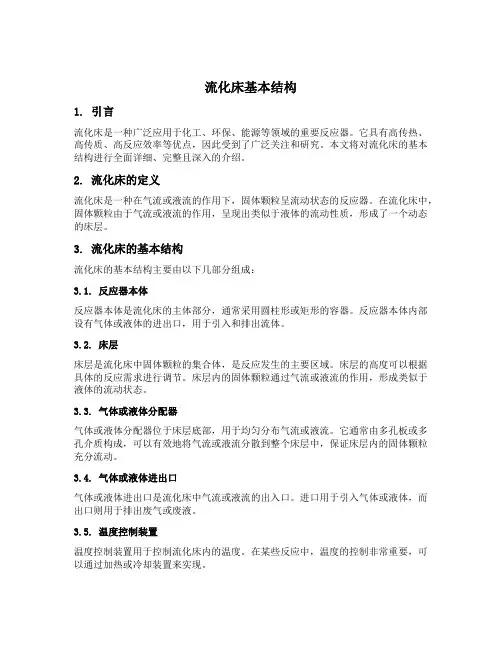

流化床基本结构1. 引言流化床是一种广泛应用于化工、环保、能源等领域的重要反应器。

它具有高传热、高传质、高反应效率等优点，因此受到了广泛关注和研究。

本文将对流化床的基本结构进行全面详细、完整且深入的介绍。

2. 流化床的定义流化床是一种在气流或液流的作用下，固体颗粒呈流动状态的反应器。

在流化床中，固体颗粒由于气流或液流的作用，呈现出类似于液体的流动性质，形成了一个动态的床层。

3. 流化床的基本结构流化床的基本结构主要由以下几部分组成：3.1. 反应器本体反应器本体是流化床的主体部分，通常采用圆柱形或矩形的容器。

反应器本体内部设有气体或液体的进出口，用于引入和排出流体。

3.2. 床层床层是流化床中固体颗粒的集合体，是反应发生的主要区域。

床层的高度可以根据具体的反应需求进行调节。

床层内的固体颗粒通过气流或液流的作用，形成类似于液体的流动状态。

3.3. 气体或液体分配器气体或液体分配器位于床层底部，用于均匀分布气流或液流。

它通常由多孔板或多孔介质构成，可以有效地将气流或液流分散到整个床层中，保证床层内的固体颗粒充分流动。

3.4. 气体或液体进出口气体或液体进出口是流化床中气流或液流的出入口。

进口用于引入气体或液体，而出口则用于排出废气或废液。

3.5. 温度控制装置温度控制装置用于控制流化床内的温度。

在某些反应中，温度的控制非常重要，可以通过加热或冷却装置来实现。

4. 流化床的工作原理流化床的工作原理主要包括以下几个方面：4.1. 流体力学在流化床中，气体或液体通过分配器进入床层，与固体颗粒发生相互作用。

气流或液流的作用下，固体颗粒开始流动，并形成类似于液体的床层。

4.2. 传热与传质流化床具有高传热、高传质的特点。

固体颗粒的流动使得床层内的热量和物质能够充分混合和传递，从而提高了反应的效率。

4.3. 反应过程在流化床中，固体颗粒与气流或液流中的物质发生反应。

固体颗粒的流动和高传质性质使得反应速度加快，反应效果更好。

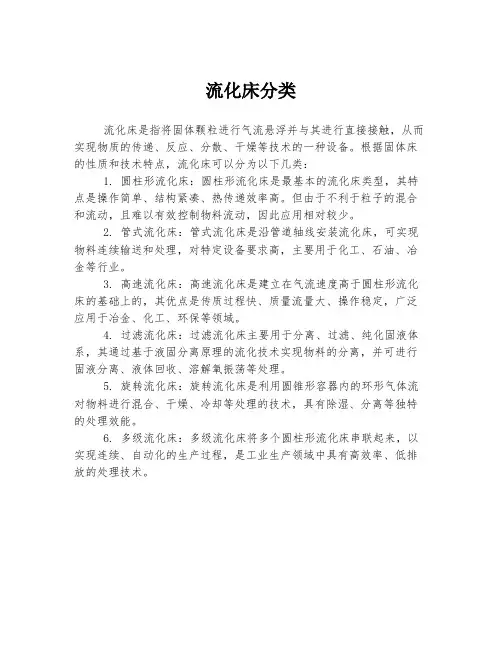

流化床分类
流化床是指将固体颗粒进行气流悬浮并与其进行直接接触，从而实现物质的传递、反应、分散、干燥等技术的一种设备。

根据固体床的性质和技术特点，流化床可以分为以下几类：
1. 圆柱形流化床：圆柱形流化床是最基本的流化床类型，其特点是操作简单、结构紧凑、热传递效率高。

但由于不利于粒子的混合和流动，且难以有效控制物料流动，因此应用相对较少。

2. 管式流化床：管式流化床是沿管道轴线安装流化床，可实现物料连续输送和处理，对特定设备要求高，主要用于化工、石油、冶金等行业。

3. 高速流化床：高速流化床是建立在气流速度高于圆柱形流化床的基础上的，其优点是传质过程快、质量流量大、操作稳定，广泛应用于冶金、化工、环保等领域。

4. 过滤流化床：过滤流化床主要用于分离、过滤、纯化固液体系，其通过基于液固分离原理的流化技术实现物料的分离，并可进行固液分离、液体回收、溶解氧振荡等处理。

5. 旋转流化床：旋转流化床是利用圆锥形容器内的环形气体流对物料进行混合、干燥、冷却等处理的技术，具有除湿、分离等独特的处理效能。

6. 多级流化床：多级流化床将多个圆柱形流化床串联起来，以实现连续、自动化的生产过程，是工业生产领域中具有高效率、低排放的处理技术。

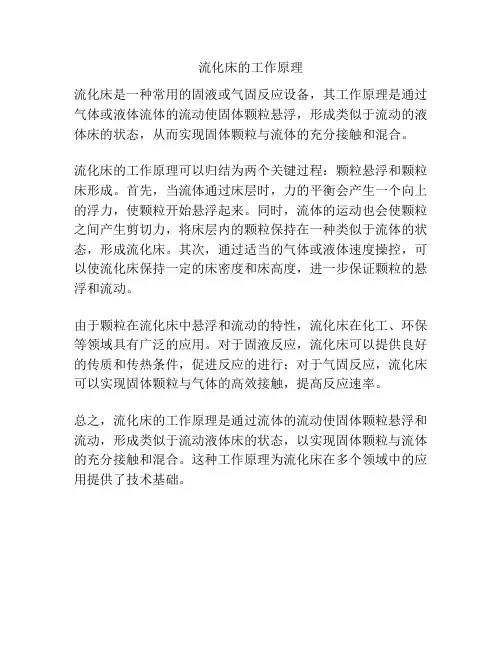

流化床的工作原理
流化床是一种常用的固液或气固反应设备，其工作原理是通过气体或液体流体的流动使固体颗粒悬浮，形成类似于流动的液体床的状态，从而实现固体颗粒与流体的充分接触和混合。

流化床的工作原理可以归结为两个关键过程：颗粒悬浮和颗粒床形成。

首先，当流体通过床层时，力的平衡会产生一个向上的浮力，使颗粒开始悬浮起来。

同时，流体的运动也会使颗粒之间产生剪切力，将床层内的颗粒保持在一种类似于流体的状态，形成流化床。

其次，通过适当的气体或液体速度操控，可以使流化床保持一定的床密度和床高度，进一步保证颗粒的悬浮和流动。

由于颗粒在流化床中悬浮和流动的特性，流化床在化工、环保等领域具有广泛的应用。

对于固液反应，流化床可以提供良好的传质和传热条件，促进反应的进行；对于气固反应，流化床可以实现固体颗粒与气体的高效接触，提高反应速率。

总之，流化床的工作原理是通过流体的流动使固体颗粒悬浮和流动，形成类似于流动液体床的状态，以实现固体颗粒与流体的充分接触和混合。

这种工作原理为流化床在多个领域中的应用提供了技术基础。

流化床工作原理流化床是一种常见的固体颗粒与气体相互作用的装置，广泛应用于化工、环保、能源等领域。

它具有高效传热、传质、反应等优点，因此备受工程技术人员的关注和重视。

流化床的工作原理是什么呢？接下来，我们将从流化床的定义、工作原理、特点等方面进行详细介绍。

首先，让我们来了解一下什么是流化床。

流化床是指在气体作用下，固体颗粒呈现出流体的性质。

当气体速度足够大时，固体颗粒会被气流撑起，形成类似流体的状态，这种状态称为流化状态。

在流化床中，固体颗粒在气流的作用下可以均匀混合、快速传热、传质和反应，因此具有很多独特的优点。

流化床的工作原理主要包括气体流动、颗粒流动和热传递三个方面。

首先，气体从流化床底部进入，通过喷嘴或气体分布板均匀地向上流动，形成了气固两相流。

在气体的作用下，固体颗粒被撑起，形成了流态床。

其次，固体颗粒在气流的作用下呈现出不同的流动状态，包括床层流动、循环流动等。

最后，流化床中气体和颗粒之间通过传热传质等方式进行热量和物质的交换，实现了反应、干燥、冷却等过程。

流化床具有许多独特的特点，如高传质、传热效率，操作灵活，适用于多种颗粒物料等。

首先，由于固体颗粒呈现出流体状态，因此在流化床中气体与颗粒之间的传热传质效率非常高，能够实现快速均匀的传热传质过程。

其次，流化床的操作灵活，可以根据不同的工艺要求进行调节和控制，适用于多种颗粒物料的处理。

此外，流化床还可以实现多种反应，如催化反应、氧化反应等，具有广泛的应用前景。

总的来说，流化床是一种在化工、环保、能源等领域广泛应用的装置，具有高效传热、传质、反应等优点。

它的工作原理主要包括气体流动、颗粒流动和热传递三个方面，具有高传质、传热效率，操作灵活，适用于多种颗粒物料等特点。

相信随着技术的不断进步和完善，流化床在工程领域中的应用将会更加广泛，为各行各业的发展带来更多的便利和益处。

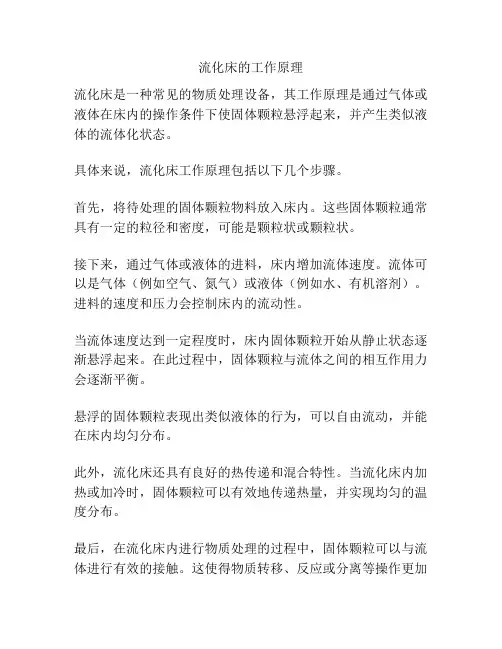

流化床的工作原理
流化床是一种常见的物质处理设备，其工作原理是通过气体或液体在床内的操作条件下使固体颗粒悬浮起来，并产生类似液体的流体化状态。

具体来说，流化床工作原理包括以下几个步骤。

首先，将待处理的固体颗粒物料放入床内。

这些固体颗粒通常具有一定的粒径和密度，可能是颗粒状或颗粒状。

接下来，通过气体或液体的进料，床内增加流体速度。

流体可以是气体（例如空气、氮气）或液体（例如水、有机溶剂）。

进料的速度和压力会控制床内的流动性。

当流体速度达到一定程度时，床内固体颗粒开始从静止状态逐渐悬浮起来。

在此过程中，固体颗粒与流体之间的相互作用力会逐渐平衡。

悬浮的固体颗粒表现出类似液体的行为，可以自由流动，并能在床内均匀分布。

此外，流化床还具有良好的热传递和混合特性。

当流化床内加热或加冷时，固体颗粒可以有效地传递热量，并实现均匀的温度分布。

最后，在流化床内进行物质处理的过程中，固体颗粒可以与流体进行有效的接触。

这使得物质转移、反应或分离等操作更加
高效。

总的来说，流化床的工作原理是通过控制流入床内的气体或液体速度，使固体颗粒悬浮并实现类似液体的流动行为，从而达到物质处理的目的。

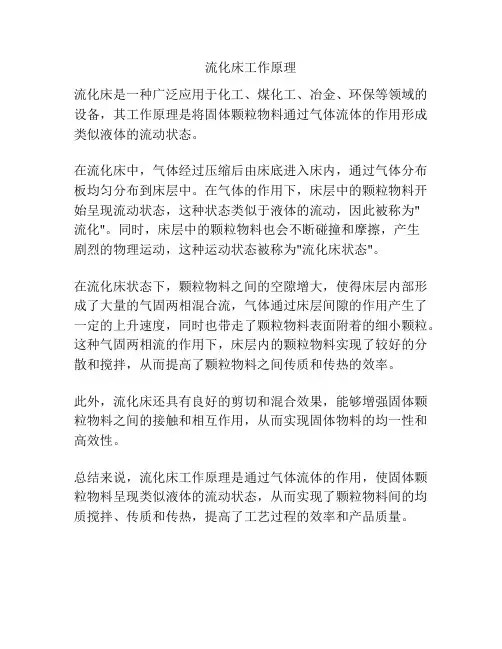

流化床工作原理
流化床是一种广泛应用于化工、煤化工、冶金、环保等领域的设备，其工作原理是将固体颗粒物料通过气体流体的作用形成类似液体的流动状态。

在流化床中，气体经过压缩后由床底进入床内，通过气体分布板均匀分布到床层中。

在气体的作用下，床层中的颗粒物料开始呈现流动状态，这种状态类似于液体的流动，因此被称为"
流化"。

同时，床层中的颗粒物料也会不断碰撞和摩擦，产生
剧烈的物理运动，这种运动状态被称为"流化床状态"。

在流化床状态下，颗粒物料之间的空隙增大，使得床层内部形成了大量的气固两相混合流，气体通过床层间隙的作用产生了一定的上升速度，同时也带走了颗粒物料表面附着的细小颗粒。

这种气固两相流的作用下，床层内的颗粒物料实现了较好的分散和搅拌，从而提高了颗粒物料之间传质和传热的效率。

此外，流化床还具有良好的剪切和混合效果，能够增强固体颗粒物料之间的接触和相互作用，从而实现固体物料的均一性和高效性。

总结来说，流化床工作原理是通过气体流体的作用，使固体颗粒物料呈现类似液体的流动状态，从而实现了颗粒物料间的均质搅拌、传质和传热，提高了工艺过程的效率和产品质量。

流化床的工作原理流化床是一种广泛应用于化工、冶金、环保等领域的反应设备，其独特的工作原理使其在固体颗粒的传热、传质、反应等方面具有很大的优势。

本文将详细介绍流化床的工作原理，以便更好地理解和应用这一技术。

首先，我们需要了解什么是流化床。

流化床是一种固体颗粒与气体混合物在一定条件下呈现流动状态的设备。

在流化床中，气体通过固体颗粒时，会使颗粒产生剧烈的运动，呈现出类似液体的性质，这种状态被称为流态化。

流化床通常由床体、气体分配器、固体颗粒进出口、温度控制装置等组成。

其次，我们来了解流化床的工作原理。

在流化床中，气体从床体底部经过气体分配器进入，同时固体颗粒也被输送到床体中。

气体在床体中流动时，会使固体颗粒产生流态化，形成类似液体的状态。

在这种状态下，固体颗粒的表面积增大，传热、传质、反应等过程更加充分。

此外，流化床中的固体颗粒会不断地上升和下降，形成了固体颗粒与气体之间的良好接触，有利于反应的进行。

流化床的工作原理还涉及到固体颗粒的停留时间。

在流化床中，固体颗粒停留的时间是由气体的流速、颗粒的密度等因素决定的。

通过调节这些参数，可以控制固体颗粒在流化床中的停留时间，从而实现对反应的控制和调节。

此外，流化床还可以通过改变气体的组成、温度等条件，实现对反应过程的调控。

例如，通过调节气体中的氧气含量，可以控制氧化反应的进行；通过控制气体的温度，可以实现对反应速率的调节等。

总的来说，流化床的工作原理是基于气固两相流动的特性，通过气体的流动使固体颗粒呈现流态化状态，从而实现对传热、传质、反应等过程的优化。

在实际应用中，我们可以根据具体的反应需求，通过调节气体流速、温度、组成等条件，实现对反应过程的精确控制。

流化床作为一种高效的反应设备，在化工、冶金、环保等领域具有广泛的应用前景。

以上就是关于流化床的工作原理的详细介绍，希望能对大家有所帮助。

流化床作为一种重要的反应设备，在工业生产中具有广泛的应用前景，相信随着技术的不断进步，流化床会在更多领域展现出其巨大的潜力。

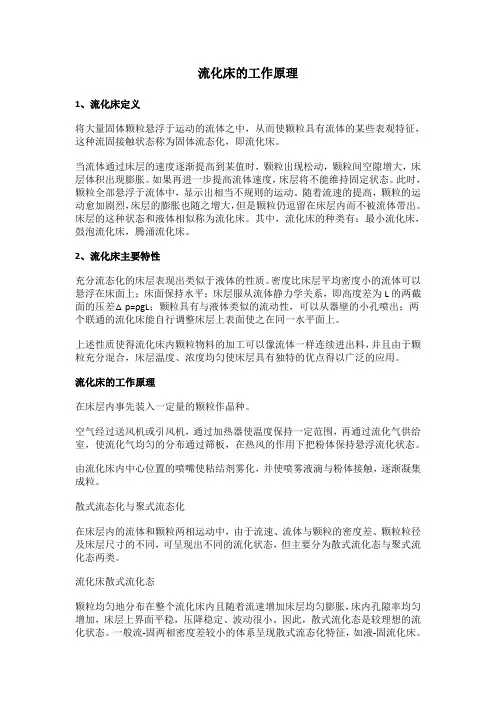

流化床的工作原理1、流化床定义将大量固体颗粒悬浮于运动的流体之中，从而使颗粒具有流体的某些表观特征，这种流固接触状态称为固体流态化，即流化床。

当流体通过床层的速度逐渐提高到某值时，颗粒出现松动，颗粒间空隙增大，床层体积出现膨胀。

如果再进一步提高流体速度，床层将不能维持固定状态。

此时，颗粒全部悬浮于流体中，显示出相当不规则的运动。

随着流速的提高，颗粒的运动愈加剧烈，床层的膨胀也随之增大，但是颗粒仍逗留在床层内而不被流体带出。

床层的这种状态和液体相似称为流化床。

其中，流化床的种类有：最小流化床，鼓泡流化床，腾涌流化床。

2、流化床主要特性充分流态化的床层表现出类似于液体的性质。

密度比床层平均密度小的流体可以悬浮在床面上；床面保持水平；床层服从流体静力学关系，即高度差为L的两截面的压差△p=ρgL；颗粒具有与液体类似的流动性，可以从器壁的小孔喷出；两个联通的流化床能自行调整床层上表面使之在同一水平面上。

上述性质使得流化床内颗粒物料的加工可以像流体一样连续进出料，并且由于颗粒充分混合，床层温度、浓度均匀使床层具有独特的优点得以广泛的应用。

流化床的工作原理在床层内事先装入一定量的颗粒作晶种。

空气经过送风机或引风机，通过加热器使温度保持一定范围，再通过流化气供给室，使流化气均匀的分布通过筛板，在热风的作用下把粉体保持悬浮流化状态。

由流化床内中心位置的喷嘴使粘结剂雾化，并使喷雾液滴与粉体接触，逐渐凝集成粒。

散式流态化与聚式流态化在床层内的流体和颗粒两相运动中，由于流速、流体与颗粒的密度差、颗粒粒径及床层尺寸的不同，可呈现出不同的流化状态，但主要分为散式流化态与聚式流化态两类。

流化床散式流化态颗粒均匀地分布在整个流化床内且随着流速增加床层均匀膨胀，床内孔隙率均匀增加，床层上界面平稳，压降稳定、波动很小。

因此，散式流化态是较理想的流化状态。

一般流-固两相密度差较小的体系呈现散式流态化特征，如液-固流化床。

流化床聚式流化态颗粒在床层的分布不均匀，床层呈现两相结构：一相是颗粒浓度与空隙率分布较为均匀且接近初始流态化状态的连续相，称为乳化相；另一相则是以气泡形式夹带少量颗粒穿过床层向上运动的不连续的气泡相，因此又称为鼓泡流态化。

流化床基本原理及其工业应用流化床是一种重要的固体颗粒流动技术，具有广泛的工业应用。

本文将从流化床的基本原理和其工业应用两个方面进行介绍。

一、流化床的基本原理流化床是指在气体或液体的作用下，固体颗粒在床层内呈现出流动状态的现象。

它是通过将气体或液体从床层底部引入，使颗粒悬浮并形成流动状态。

在流化床中，颗粒之间的相互作用力是通过床层内流动的气体或液体介质传递的。

颗粒在床层内的流动速度受到介质流速和颗粒之间的相互作用力的影响。

流化床的基本原理可以总结为三个方面：1. 流体力学：气体或液体通过给床层施加一定的速度，使颗粒悬浮并呈现流动状态。

流体的作用力使颗粒之间产生剪切力，从而使颗粒流动。

2. 颗粒力学：颗粒之间的相互作用力包括颗粒之间的重力、静电力、摩擦力等。

这些力的平衡和不平衡决定了颗粒的运动状态和流动性质。

3. 热力学：流化床中的热传递是通过颗粒之间的碰撞和气体的对流传热来实现的。

热量的传递和分布对床层内颗粒的运动和反应过程都有重要影响。

二、流化床的工业应用流化床具有广泛的工业应用，涉及化工、石油、能源、环境等诸多领域。

下面将介绍其中几个典型的应用案例。

1. 催化反应流化床在催化反应中具有重要作用。

催化剂颗粒在流化床中悬浮并与流体接触，通过与流体中的反应物发生反应，实现催化反应。

流化床催化反应具有高传质速度、高反应效率和良好的温度控制等特点，广泛用于石油炼制、化工合成等领域。

2. 颗粒干燥流化床在颗粒干燥过程中也有广泛应用。

将湿颗粒引入流化床中，通过热空气对颗粒进行加热和干燥，使颗粒中的水分蒸发。

流化床干燥具有干燥速度快、热效率高、干燥均匀等优点，被广泛应用于食品、医药、化工等行业。

3. 固体分离流化床在固体分离过程中也有重要应用。

通过调节流化床中气体和颗粒的流速和密度，实现固体颗粒的分离和筛选。

流化床固体分离具有分离效率高、操作灵活、设备结构简单等优点，广泛应用于颗粒材料的分级、分离和回收等工艺。
