流化床反应器的基本概念与结构

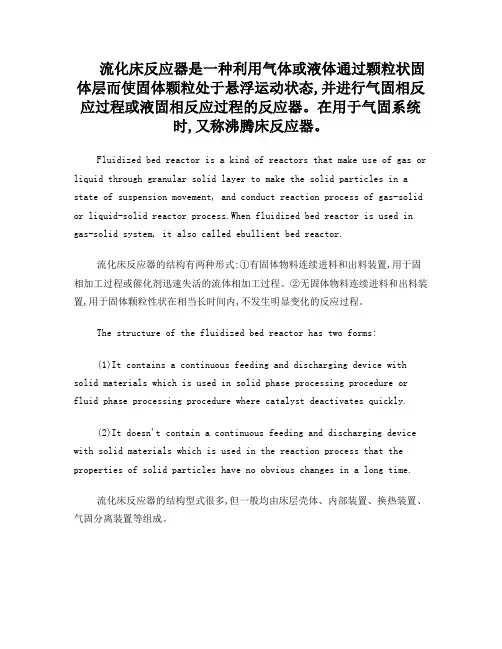

流化床反应器是一种利用气体或液体通过颗粒状固体层而使固体颗粒处于悬浮运动状态,并进行气固相反应过程或液固相反应过程的反应器。

在用于气固系统时,又称沸腾床反应器。

Fluidized bed reactor is a kind of reactors that make use of gas or liquid through granular solid layer to make the solid particles in a state of suspension movement, and conduct reaction process of gas-solid or liquid-solid reactor process.When fluidized bed reactor is used in gas-solid system, it also called ebullient bed reactor.流化床反应器的结构有两种形式:①有固体物料连续进料和出料装置,用于固相加工过程或催化剂迅速失活的流体相加工过程。

②无固体物料连续进料和出料装置,用于固体颗粒性状在相当长时间内,不发生明显变化的反应过程。

The structure of the fluidized bed reactor has two forms:(1)It contains a continuous feeding and discharging device with solid materials which is used in solid phase processing procedure or fluid phase processing procedure where catalyst deactivates quickly.(2)It doesn't contain a continuous feeding and discharging device with solid materials which is used in the reaction process that the properties of solid particles have no obvious changes in a long time.流化床反应器的结构型式很多,但一般均由床层壳体、内部装置、换热装置、气固分离装置等组成。

流化床反应器概念

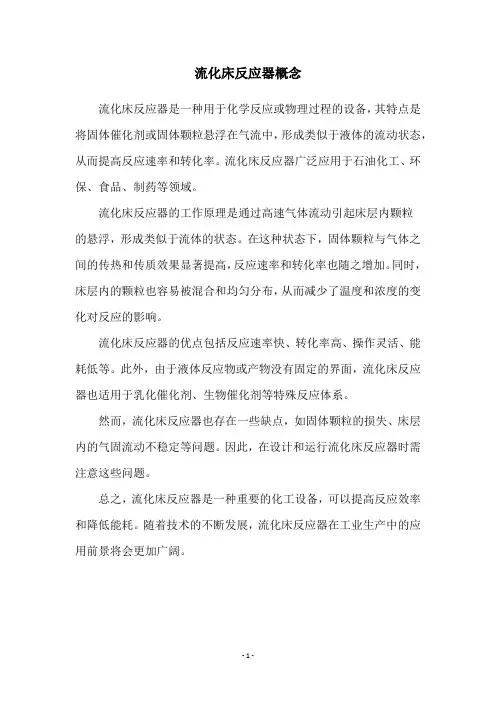

流化床反应器是一种用于化学反应或物理过程的设备，其特点是将固体催化剂或固体颗粒悬浮在气流中，形成类似于液体的流动状态，从而提高反应速率和转化率。

流化床反应器广泛应用于石油化工、环保、食品、制药等领域。

流化床反应器的工作原理是通过高速气体流动引起床层内颗粒
的悬浮，形成类似于流体的状态。

在这种状态下，固体颗粒与气体之间的传热和传质效果显著提高，反应速率和转化率也随之增加。

同时，床层内的颗粒也容易被混合和均匀分布，从而减少了温度和浓度的变化对反应的影响。

流化床反应器的优点包括反应速率快、转化率高、操作灵活、能耗低等。

此外，由于液体反应物或产物没有固定的界面，流化床反应器也适用于乳化催化剂、生物催化剂等特殊反应体系。

然而，流化床反应器也存在一些缺点，如固体颗粒的损失、床层内的气固流动不稳定等问题。

因此，在设计和运行流化床反应器时需注意这些问题。

总之，流化床反应器是一种重要的化工设备，可以提高反应效率和降低能耗。

随着技术的不断发展，流化床反应器在工业生产中的应用前景将会更加广阔。

- 1 -。

流化床反应器1. 简介流化床反应器是一种广泛应用于化工领域的反应设备，其特点是颗粒固体在气体流动的作用下呈现流化状态。

流化床反应器具有高传热、高传质、均匀的温度和浓度分布等优点，因此在催化反应、气固反应、气液反应等方面具有重要应用价值。

2. 工作原理流化床反应器由反应器本体、气体分布器、颗粒固体循环器等组成。

在反应器中，气体经过气体分布器均匀地从底部进入反应器，使颗粒固体床呈现流化状态。

底部进入的气体将颗粒固体床推动向上运动，使其呈现明显的液化状态。

在流化床反应器中，颗粒固体的运动状态可以分为床层状态、混合带和床板状态三个区域。

•床层状态：床层状态是指颗粒固体床的顶层，颗粒固体处于相对松散的状态，在底部进气的作用下，床层呈现液化状态，颗粒固体浮在气体流中。

•混合带：混合带是床层状态和床板状态之间的过渡带，颗粒固体在这个区域内的运动状态介于床层状态和床板状态之间。

•床板状态：床板状态是指颗粒固体床的底部，床板上的颗粒固体比较密集，呈现固体状态，床板的作用是支撑颗粒固体床的运动并反应底部进入的气体。

3. 应用领域3.1 催化反应流化床反应器在催化反应方面有着广泛的应用。

其优点是具有较大的接触面积和较高的传质速率，可以提高催化反应的反应速率和转化率。

此外，流化床反应器还具有温度均匀和活性物质的均匀分布等特点，从而有助于提高催化反应的选择性和稳定性。

常见的催化反应包括催化裂化、催化重整、催化加氢等。

3.2 气固反应流化床反应器在气固反应方面也有着重要的应用。

气固反应是指气体与固体之间发生的化学反应。

流化床反应器由于其颗粒固体床的特点，使气体与固体之间的接触充分，从而实现高效的气固反应。

常见的气固反应包括氧化反应、还原反应、氯化反应等。

3.3 气液反应流化床反应器在气液反应方面也有广泛的应用。

气液反应是指气体与液体之间发生的化学反应。

流化床反应器可以通过调节气体和液体的进料速度和浓度，实现气液相的均匀分布和快速混合。

流化床反应器概念
流化床反应器是一种广泛应用于化学工业中的反应器，它是一种高效
的反应器，能够实现高效的传质和反应。

流化床反应器的主要特点是
反应物在反应器中呈现出流化状态，即反应物在反应器中呈现出类似
于流体的状态，这种状态下反应物能够充分混合，反应速率也会得到
提高。

流化床反应器的主要构成部分包括反应器本体、气体分配器、床层材料、反应物进料口、产物出料口等。

反应器本体是流化床反应器的主
要部分，它通常由一个圆柱形的容器构成，容器内部填充有一定的床
层材料。

气体分配器是用来分配气体的装置，它通常位于反应器底部，能够将气体均匀地分配到床层中。

床层材料是反应器中填充的材料，
它通常是一些具有良好流动性的颗粒状物质，如砂子、石英砂等。

反
应物进料口和产物出料口则是用来进出反应物和产物的装置。

流化床反应器的工作原理是，反应物进入反应器后，通过气体分配器
将气体均匀地分配到床层中，使床层中的颗粒物质呈现出流化状态。

在这种状态下，反应物能够充分混合，反应速率也会得到提高。

反应
物在床层中反应后，产生的产物会随着气体一起流动，最终通过产物
出料口排出反应器。

流化床反应器具有许多优点，如反应速率快、传质效率高、反应物质
料利用率高等。

同时，流化床反应器也存在一些缺点，如床层材料易
于磨损、反应器内部易于积垢等。

因此，在使用流化床反应器时，需
要注意反应器的维护和清洗。

总之，流化床反应器是一种高效的反应器，能够实现高效的传质和反应。

它在化学工业中有着广泛的应用，是一种非常重要的反应器类型。

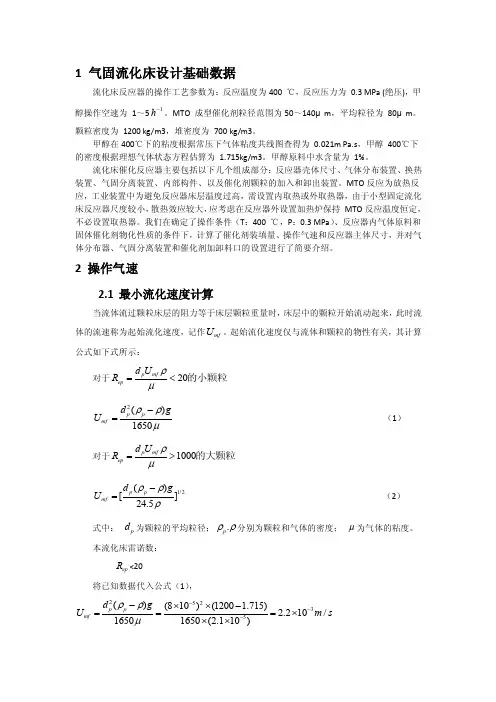

1 气固流化床设计基础数据流化床反应器的操作工艺参数为：反应温度为400 ℃，反应压力为 0.3 MPa (绝压)，甲醇操作空速为 1～51h -。

MTO 成型催化剂粒径范围为50～140μm ，平均粒径为 80μm 。

颗粒密度为 1200 kg/m3，堆密度为 700 kg/m3。

甲醇在400℃下的粘度根据常压下气体粘度共线图查得为 0.021m Pa.s ，甲醇 400℃下的密度根据理想气体状态方程估算为 1.715kg/m3。

甲醇原料中水含量为 1%。

流化床催化反应器主要包括以下几个组成部分：反应器壳体尺寸、气体分布装置、换热装置、气固分离装置、内部构件、以及催化剂颗粒的加入和卸出装置。

MTO 反应为放热反应，工业装置中为避免反应器床层温度过高，需设置内取热或外取热器，由于小型固定流化床反应器尺度较小，散热效应较大，应考虑在反应器外设置加热炉保持 MTO 反应温度恒定，不必设置取热器。

我们在确定了操作条件（T ：400 ℃，P ：0.3 MPa ）、反应器内气体原料和固体催化剂物化性质的条件下，计算了催化剂装填量、操作气速和反应器主体尺寸，并对气体分布器、气固分离装置和催化剂加卸料口的设置进行了简要介绍。

2 操作气速2.1 最小流化速度计算当流体流过颗粒床层的阻力等于床层颗粒重量时，床层中的颗粒开始流动起来，此时流体的流速称为起始流化速度，记作mf U 。

起始流化速度仅与流体和颗粒的物性有关，其计算公式如下式所示： 对于p mf ep d U R ρμ=20<的小颗粒2()1650p p mf d gU ρρμ-= （1） 对于1000p mf ep d U R ρμ=>的大颗粒1/2()[]24.5p p mf d gU ρρρ-= （2）式中： p d 为颗粒的平均粒径；.p ρρ分别为颗粒和气体的密度； μ为气体的粘度。

本流化床雷诺数：ep R <20将已知数据代入公式（1），25235()(810)(1200 1.715) 2.210/16501650(2.110)p p mf d gU m s ρρμ----⨯⨯-===⨯⨯⨯558100.0022 1.715202.110p mf ep d U R ρμ--⨯⨯⨯==<⨯ 将mf U 代入弗鲁德准数公式 2mf mf p U F d g =作为判断流化形式的依据。

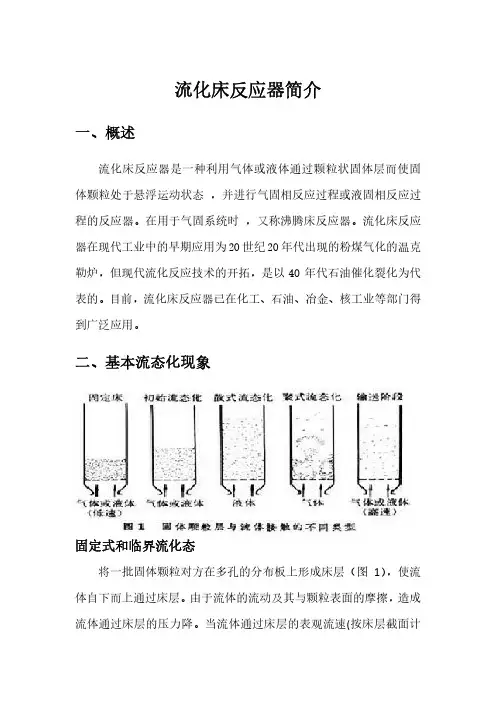

流化床反应器简介一、概述流化床反应器是一种利用气体或液体通过颗粒状固体层而使固体颗粒处于悬浮运动状态 ，并进行气固相反应过程或液固相反应过程的反应器。

在用于气固系统时 ，又称沸腾床反应器。

流化床反应器在现代工业中的早期应用为2O世纪2O年代出现的粉煤气化的温克勒炉，但现代流化反应技术的开拓，是以4O年代石油催化裂化为代表的。

目前，流化床反应器已在化工、石油、冶金、核工业等部门得到广泛应用。

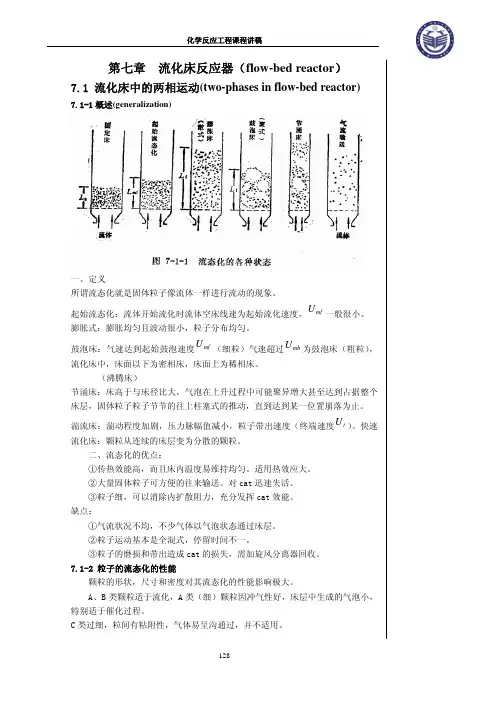

二、基本流态化现象固定式和临界流化态将一批固体颗粒对方在多孔的分布板上形成床层（图1），使流体自下而上通过床层。

由于流体的流动及其与颗粒表面的摩擦，造成流体通过床层的压力降。

当流体通过床层的表观流速(按床层截面计算的流速)不大时，颗粒之间仍保持静止和互相接触，这种床层称为固定床。

当表观流速增大至起始流化速度时，床层压力降等于单位分布板面积上的颗粒浮重（颗粒的重力减去同体积流体的重力），这时颗粒不再相互支撑，并开始悬浮在流体之中。

进一步提高表观流速，床层随之膨胀，床层压力降近乎不变，但床层中颗粒的运动加剧。

而当流速达到某一限值，床层刚刚能被流体拖动时，床内颗粒就开始流化起来了，这时的流体空床线速称为临界流化速度。

散式流态化和聚式流态化这两种流态化现象，是根据流化床内颗粒和流体的运动状况来区分的。

在散式流态化时，颗粒均匀分布在流体中，并在各方向上作随机运动，床层表面平稳且清晰，床层随流体表观流速的增加而均匀膨胀。

在聚式流态化时，床层内出现组成不同的两个相，即含颗粒甚少的不连续气泡相，以及含颗粒较多的连续乳化相。

乳化相的气固运动状况和空隙率，与起始流化状态相近。

通过床层的流体，部分从乳化相的颗粒间通过，其余以气泡形式通过床层。

增加流体流量时，通过乳化相的气量基本不变，而气泡量相应增加。

气泡在分布板上生成，在上升过程中长大；小气泡会合并成大气泡；大气泡也会破裂成小气泡。

气泡上升至床面时破裂，使床面频繁地波动起伏，同时将一部分固体颗粒抛撒到界面以上，形成一个含固体颗粒较少的稀相区；与此相对应，床面以下的床层称为浓相区。

流化床反应器

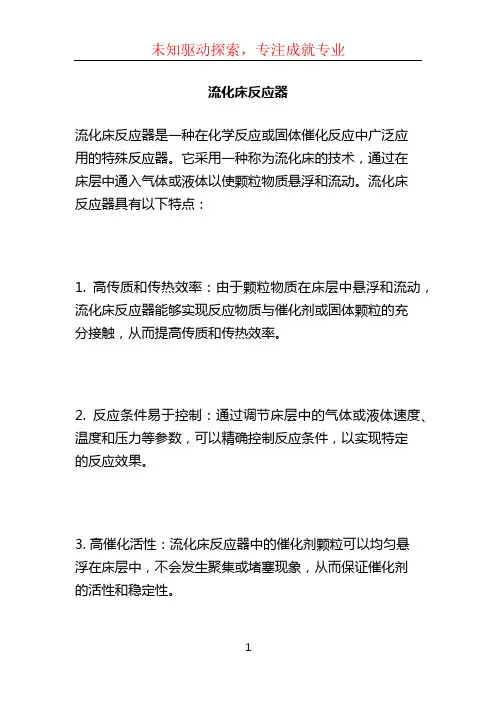

流化床反应器是一种在化学反应或固体催化反应中广泛应
用的特殊反应器。

它采用一种称为流化床的技术，通过在
床层中通入气体或液体以使颗粒物质悬浮和流动。

流化床
反应器具有以下特点：
1. 高传质和传热效率：由于颗粒物质在床层中悬浮和流动，流化床反应器能够实现反应物质与催化剂或固体颗粒的充
分接触，从而提高传质和传热效率。

2. 反应条件易于控制：通过调节床层中的气体或液体速度、温度和压力等参数，可以精确控制反应条件，以实现特定
的反应效果。

3. 高催化活性：流化床反应器中的催化剂颗粒可以均匀悬
浮在床层中，不会发生聚集或堵塞现象，从而保证催化剂
的活性和稳定性。

4. 高载体利用率：由于颗粒物质在床层中悬浮和流动，催
化剂的载体利用率较高，不会出现局部堵塞现象。

5. 反应器结构简单：流化床反应器的结构相对简单，易于
操作和维护。

流化床反应器在许多领域中应用广泛，例如石油化工、化
学工程、环保等领域。

它被用于各种气相、液相和固相反应，例如氢化反应、氧化反应、催化裂化、流化床燃烧等。

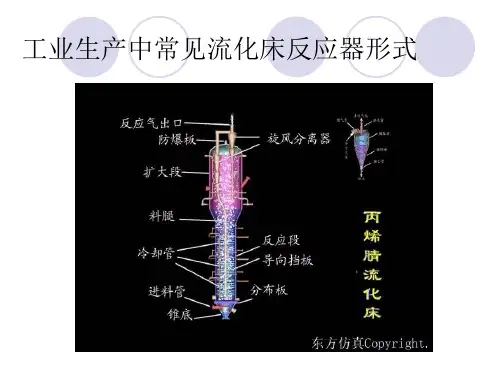

流化床反响器的结构流化床反响器的根本结构一般流化床反响器都是由壳体、气体分布板、内部构件〔比方挡板、挡网等〕、内换热器、气固别离装置和固体颗粒参加和卸出装置所组成，如图2－7所示。

该图为一典型圆筒形壳体的流化床反响器示意图:1—壳体； 2—扩大段；3—旋风别离器； 4—进气口；5—换热管；6—物料入口；7—物料出口； 8—气体分布器；9—冷却水进口；10—冷却水出口；11—内部构件图2－7 流化床结构示意图具体部件解释如下：(1) 壳体壳体的作用主要是保证流化过程局限在一定的范围内进行，对于存在强烈的吸热或放热的反响过程，保证热量不散失或少散失，一般壳体由三层组成，由内向外，内层为耐火层，通常由耐火砖构成；中间层为保温层，由耐火纤维和矿渣棉等材料构成；最外层为钢壳，有的在钢壳外还设有保温层。

耐火层和保温层材料的选择和厚度要根据结构设计和传热计算确定，对于常温过程，一般只有一层钢壳即可。

〔2〕气体分布装置包括气体预分布器和气体分布板两局部。

预分布器由外壳和导向板组成〔或其他〕，是连接鼓风设备和分布板的部件。

预分布器的作用是使气体的压力均匀，使气体均匀进入分布板，从而减少气体分布板在均匀分布气体方面的负荷，与分布板相比，预分布器仅仅居于次要地位。

常用气体预分布器的结构形式如图2－7所示。

a 弯管式b 同心圆锥壳式c 帽式d 充填式e 开口式图2-7气体预分布器的结构形式〔3〕内部构件内部构件有水平构件和垂直构件之分，有不同结构形式，挡板和挡网是最常用的形式，主要用来破碎气泡，改善气固接触，减少返混，从而提高反响速率和反响转化率。

大多数反响器设置内部构件，对于自由床〔流化床燃烧器〕那么不设内部构件，床内只有换热管或称为水冷壁和管束。

〔4〕换热装置流化床反响器的换热装置可以装在床层内即床内换热器，也可以使用夹套式换热器，作用是及时移走或供应热量。

〔5〕气固别离装置流化床在运行过程中，由于固体颗粒强烈的扰动，一些细小的颗粒总要随气体溢出流化床外，气固别离装置的作用就是回收这局部细小颗粒使其返回床层，常用的气固别离装置有旋风别离器和内过滤器两种。

流化床基本结构1. 引言流化床是一种广泛应用于化工、环保、能源等领域的重要反应器。

它具有高传热、高传质、高反应效率等优点，因此受到了广泛关注和研究。

本文将对流化床的基本结构进行全面详细、完整且深入的介绍。

2. 流化床的定义流化床是一种在气流或液流的作用下，固体颗粒呈流动状态的反应器。

在流化床中，固体颗粒由于气流或液流的作用，呈现出类似于液体的流动性质，形成了一个动态的床层。

3. 流化床的基本结构流化床的基本结构主要由以下几部分组成：3.1. 反应器本体反应器本体是流化床的主体部分，通常采用圆柱形或矩形的容器。

反应器本体内部设有气体或液体的进出口，用于引入和排出流体。

3.2. 床层床层是流化床中固体颗粒的集合体，是反应发生的主要区域。

床层的高度可以根据具体的反应需求进行调节。

床层内的固体颗粒通过气流或液流的作用，形成类似于液体的流动状态。

3.3. 气体或液体分配器气体或液体分配器位于床层底部，用于均匀分布气流或液流。

它通常由多孔板或多孔介质构成，可以有效地将气流或液流分散到整个床层中，保证床层内的固体颗粒充分流动。

3.4. 气体或液体进出口气体或液体进出口是流化床中气流或液流的出入口。

进口用于引入气体或液体，而出口则用于排出废气或废液。

3.5. 温度控制装置温度控制装置用于控制流化床内的温度。

在某些反应中，温度的控制非常重要，可以通过加热或冷却装置来实现。

4. 流化床的工作原理流化床的工作原理主要包括以下几个方面：4.1. 流体力学在流化床中，气体或液体通过分配器进入床层，与固体颗粒发生相互作用。

气流或液流的作用下，固体颗粒开始流动，并形成类似于液体的床层。

4.2. 传热与传质流化床具有高传热、高传质的特点。

固体颗粒的流动使得床层内的热量和物质能够充分混合和传递，从而提高了反应的效率。

4.3. 反应过程在流化床中，固体颗粒与气流或液流中的物质发生反应。

固体颗粒的流动和高传质性质使得反应速度加快，反应效果更好。
