abb微型断路器快速选型表(T)

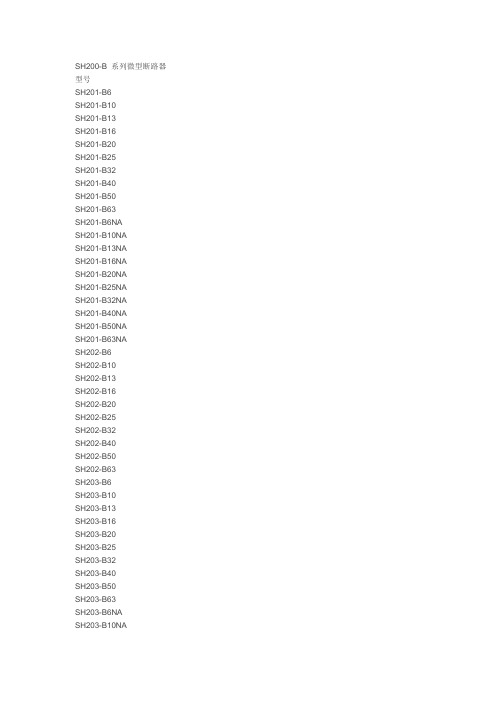

SH200-B 系列微型断路器型号SH201-B6SH201-B10SH201-B13SH201-B16SH201-B20SH201-B25SH201-B32SH201-B40SH201-B50SH201-B63SH201-B6NASH201-B10NASH201-B13NASH201-B16NASH201-B20NASH201-B25NASH201-B32NASH201-B40NASH201-B50NASH201-B63NASH202-B6SH202-B10SH202-B13SH202-B16SH202-B20SH202-B25SH202-B32SH202-B40SH202-B50SH202-B63SH203-B6SH203-B10SH203-B13SH203-B16SH203-B20SH203-B25SH203-B32SH203-B40SH203-B50SH203-B63SH203-B6NASH203-B10NASH203-B13NASH203-B16NASH203-B20NASH203-B25NASH203-B32NASH203-B40NASH203-B50NASH203-B63NASH204-B6SH204-B10SH204-B13SH204-B16SH204-B20SH204-B25SH204-B32SH204-B40SH204-B50SH204-B63SH200-C 系列微型断路器型号SH201-C6SH201-C8SH201-C10SH201-C13SH201-C16SH201-C20SH201-C25SH201-C32SH201-C40SH201-C50SH201-C63SH201-C6NASH201-C8NASH201-C10NASH201-C13NASH201-C16NASH201-C20NASH201-C25NASH201-C32NASH201-C40NASH201-C50NASH201-C63NASH202-C6SH202-C8SH202-C10 SH202-C13 SH202-C16 SH202-C20 SH202-C25 SH202-C32 SH202-C40 SH202-C50 SH202-C63 SH203-C6SH203-C8SH203-C10 SH203-C13 SH203-C16 SH203-C20 SH203-C25 SH203-C32 SH203-C40 SH203-C50 SH203-C63 SH203-C6NA SH203-C8NA SH203-C10NA SH203-C13NA SH203-C16NA SH203-C20NA SH203-C25NA SH203-C32NA SH203-C40NA SH203-C50NA SH203-C63NA SH204-C6SH204-C8SH204-C10 SH204-C13 SH204-C16 SH204-C20 SH204-C25 SH204-C32 SH204-C40 SH204-C50 SH204-C63SH200-D 系列微型断路器型号SH201-D6SH201-D8SH201-D10SH201-D13SH201-D16SH201-D20SH201-D25SH201-D32SH201-D40SH201-D50SH201-D63SH201-D6NASH201-D8NASH201-D10NASH201-D13NASH201-D16NASH201-D20NASH201-D25NASH201-D32NASH201-D40NASH201-D50NASH201-D63NASH202-D6SH202-D8SH202-D10SH202-D13SH202-D16SH202-D20SH202-D25SH202-D32SH202-D40SH202-D50SH202-D63SH203-D6SH203-D8SH203-D10SH203-D13SH203-D16SH203-D20SH203-D25SH203-D32SH203-D40SH203-D63SH203-D6NASH203-D8NASH203-D10NASH203-D13NASH203-D16NASH203-D20NASH203-D25NASH203-D32NASH203-D40NASH203-D50NASH203-D63NASH204-D6SH204-D8SH204-D10SH204-D13SH204-D16SH204-D20SH204-D25SH204-D32SH204-D40SH204-D50SH204-D63S260-B 系列微型断路器型号S261-B1S261-B2S261-B3S261-B4S261-B6S261-B10S261-B16S261-B20S261-B25S261-B32S261-B40S261-B50S261-B63S262-B1S262-B2S262-B3S262-B4S262-B10S262-B16S262-B20S262-B25S262-B32S262-B40S262-B50S262-B63S263-B1S263-B2S263-B3S263-B4S263-B6S263-B10S263-B16S263-B20S263-B25S263-B32S263-B40S263-B50S263-B63S264-B1S264-B2S264-B3S264-B4S264-B6S264-B10S264-B16S264-B20S264-B25S264-B32S264-B40S264-B50S264-B63S260-C 系列微型断路器型号S261-C0.5S261-C1S261-C2S261-C3S261-C4S261-C6S261-C16 S261-C20 S261-C25 S261-C32 S261-C40 S261-C50 S261-C63 S262-C0.5 S262-C1 S262-C2 S262-C3 S262-C4 S262-C6 S262-C10 S262-C16 S262-C20 S262-C25 S262-C32 S262-C40 S262-C50 S262-C63 S263-C0.5 S263-C1 S263-C2 S263-C3 S263-C4 S263-C6 S263-C10 S263-C16 S263-C20 S263-C25 S263-C32 S263-C40 S263-C50 S263-C63 S264-C0.5 S264-C1 S264-C2 S264-C3 S264-C4 S264-C6 S264-C10 S264-C16S264-C25S264-C32S264-C40S264-C50S264-C63S261NA-C 系列微型断路器型号S261NA-C6S261NA-C10S261NA-C16S261NA-C20S261NA-C25S261NA-C32S261NA-C40S261NA-C50S261NA-C63S260-D 系列微型断路器型号S261-D0.5S261-D1S261-D2S261-D3S261-D4S261-D6S261-D10S261-D16S261-D20S261-D25S261-D32S261-D40S261-D50S261-D63S262-D0.5S262-D1S262-D2S262-D3S262-D4S262-D6S262-D10S262-D16S262-D20S262-D32S262-D40S262-D50S262-D63S263-D0.5S263-D1S263-D2S263-D3S263-D4S263-D6S263-D10S263-D16S263-D20S263-D25S263-D32S263-D40S263-D50S263-D63S264-D0.5S264-D1S264-D2S264-D3S264-D4S264-D6S264-D10S264-D16S264-D20S264-D25S264-D32S264-D40S264-D50S264-D63S260-K 系列微型断路器型号S261-K0.5S261-K1S261-K2S261-K3S261-K4S261-K6S261-K10S261-K16S261-K25 S261-K32 S261-K40 S261-K50 S261-K63 S262-K0.5 S262-K1 S262-K2 S262-K3 S262-K4 S262-K6 S262-K10 S262-K16 S262-K20 S262-K25 S262-K32 S262-K40 S262-K50 S262-K63 S263-K0.5 S263-K1 S263-K2 S263-K3 S263-K4 S263-K6 S263-K10 S263-K16 S263-K20 S263-K25 S263-K32 S263-K40 S263-K50 S263-K63 S264-K0.5 S264-K1 S264-K2 S264-K3 S264-K4 S264-K6 S264-K10 S264-K16 S264-K20 S264-K25S264-K32S264-K40S264-K50S264-K63S260+OV 系列微型断路器型号S261NA-B6+OVS261NA-B10+OVS261NA-B16+OVS261NA-B20+OVS261NA-B25+OVS261NA-B32+OVS261NA-B40+OVS261NA-B50+OVS261NA-B63+OVS261NA-C6+OVS261NA-C10+OVS261NA-C16+OVS261NA-C20+OVS261NA-C25+OVS261NA-C32+OVS261NA-C40+OVS261NA-C50+OVS261NA-C63+OVS261NA-D6+OVS261NA-D10+OVS261NA-D16+OVS261NA-D20+OVS261NA-D25+OVS261NA-D32+OVS261NA-D40+OVS261NA-D50+OVS261NA-D63+OVS262-C6+OVS262-C10+OVS262-C16+OVS262-C20+OVS262-C25+OVS262-C32+OVS262-C40+OVS262-C50+OVS262-C63+OVS260NA+AVM 系列微型断路器型号S261NA-C6+AVMS261NA-C10+AVMS261NA-C16+AVMS261NA-C20+AVMS261NA-C25+AVMS261NA-C32+AVMS261NA-C40+AVMS261NA-C50+AVMS261NA-C63+AVMS263NA-C6+AVMS263NA-C10+AVMS263NA-C16+AVMS263NA-C20+AVMS263NA-C25+AVMS263NA-C32+AVMS263NA-C40+AVMS263NA-C50+AVMS263NA-C63+AVMS260 (PT) 系列微型断路器(计量专用)型号S261-B3 (PT)S261-B6 (PT)S261-B10 (PT)S263-B3 (PT)S263-B6 (PT)S263-B10 (PT)S260 (G) 系列微型断路器(高原用)型号S261-C0.5 (G)S261-C1 (G)S261-C2 (G)S261-C3 (G)S261-C4 (G)S261-C6 (G)S261-C10 (G)S261-C16 (G)S261-C20 (G)S261-C25 (G)S261-C32 (G)S261-C40 (G)S262-C0.5 (G)S262-C1 (G)S262-C2 (G)S262-C3 (G)S262-C4 (G)S262-C6 (G)S262-C10 (G)S262-C16 (G)S262-C20 (G)S262-C25 (G)S262-C32 (G)S262-C40 (G)S262-C50 (G)S263-C0.5 (G)S263-C1 (G)S263-C2 (G)S263-C3 (G)S263-C4 (G)S263-C6 (G)S263-C10 (G)S263-C16 (G)S263-C20 (G)S263-C25 (G)S263-C32 (G)S263-C40 (G)S263-C50 (G)S264-C0.5 (G)S264-C1 (G)S264-C2 (G)S264-C3 (G)S264-C4 (G)S264-C6 (G)S264-C10 (G)S264-C16 (G)S264-C20 (G)S264-C25 (G)S264-C32 (G)S264-C40 (G)S264-C50 (G)S260 (M) 系列微型断路器(单磁式)型号S261-K0.5 (M)S261-K2 (M) S261-K3 (M) S261-K4 (M) S261-K6 (M) S261-K10 (M) S261-K16 (M) S261-K20 (M) S261-K25 (M) S261-K32 (M) S261-K40 (M) S261-K50 (M) S261-K63 (M) S262-K0.5 (M) S262-K1 (M) S262-K2 (M) S262-K3 (M) S262-K4 (M) S262-K6 (M) S262-K10 (M) S262-K16 (M) S262-K20 (M) S262-K25 (M) S262-K32 (M) S262-K40 (M) S262-K50 (M) S262-K63 (M) S263-K0.5 (M) S263-K1 (M) S263-K2 (M) S263-K3 (M) S263-K4 (M) S263-K6 (M) S263-K10 (M) S263-K16 (M) S263-K20 (M) S263-K25 (M) S263-K32 (M) S263-K40 (M) S263-K50 (M) S263-K63 (M) S264-K0.5 (M) S264-K1 (M) S264-K2 (M)S264-K4 (M)S264-K6 (M)S264-K10 (M)S264-K16 (M)S264-K20 (M)S264-K25 (M)S264-K32 (M)S264-K40 (M)S264-K50 (M)S264-K63 (M)S260H-C 系列微型断路器型号S261H-C0.5S261H-C1S261H-C2S261H-C3S261H-C4S261H-C6S261H-C10S261H-C16S261H-C20S261H-C25S261H-C32S261H-C40S261H-C50S261H-C63S262H-C0.5S262H-C1S262H-C2S262H-C3S262H-C4S262H-C6S262H-C10S262H-C16S262H-C20S262H-C25S262H-C32S262H-C40S262H-C50S262H-C63S263H-C0.5S263H-C1S263H-C3S263H-C4S263H-C6S263H-C10S263H-C16S263H-C20S263H-C25S263H-C32S263H-C40S263H-C50S263H-C63S264H-C0.5S264H-C1S264H-C2S264H-C3S264H-C4S264H-C6S264H-C10S264H-C16S264H-C20S264H-C25S264H-C32S264H-C40S264H-C50S264H-C63S260H-D 系列微型断路器型号S261H-D0.5S261H-D1S261H-D2S261H-D3S261H-D4S261H-D6S261H-D10S261H-D16S261H-D20S261H-D25S261H-D32S261H-D40S261H-D50S261H-D63S262H-D0.5S262H-D2S262H-D3S262H-D4S262H-D6S262H-D10S262H-D16S262H-D20S262H-D25S262H-D32S262H-D40S262H-D50S262H-D63S263H-D0.5S263H-D1S263H-D2S263H-D3S263H-D4S263H-D6S263H-D10S263H-D16S263H-D20S263H-D25S263H-D32S263H-D40S263H-D50S263H-D63S264H-D0.5S264H-D1S264H-D2S264H-D3S264H-D4S264H-D6S264H-D10S264H-D16S264H-D20S264H-D25S264H-D32S264H-D40S264H-D50S264H-D63S260UC-B 系列微型断路器型号S261UC-B2 S261UC-B3 S261UC-B4 S261UC-B6 S261UC-B10 S261UC-B16 S261UC-B20 S261UC-B25 S261UC-B32 S261UC-B40 S261UC-B50 S261UC-B63 S262UC-B1 S262UC-B2 S262UC-B3 S262UC-B4 S262UC-B6 S262UC-B10 S262UC-B16 S262UC-B20 S262UC-B25 S262UC-B32 S262UC-B40 S262UC-B50 S262UC-B63 S263UC-B1 S263UC-B2 S263UC-B3 S263UC-B4 S263UC-B6 S263UC-B10 S263UC-B16 S263UC-B20 S263UC-B25 S263UC-B32 S263UC-B40 S263UC-B50 S263UC-B63 S264UC-B1 S264UC-B2 S264UC-B3 S264UC-B4 S264UC-B6S264UC-B16S264UC-B20S264UC-B25S264UC-B32S264UC-B40S264UC-B50S264UC-B63S260UC-C 系列微型断路器型号S261UC-C0.5S261UC-C1S261UC-C2S261UC-C3S261UC-C4S261UC-C6S261UC-C10S261UC-C16S261UC-C20S261UC-C25S261UC-C32S261UC-C40S261UC-C50S261UC-C63S262UC-C0.5S262UC-C1S262UC-C2S262UC-C3S262UC-C4S262UC-C6S262UC-C10S262UC-C16S262UC-C20S262UC-C25S262UC-C32S262UC-C40S262UC-C50S262UC-C63S263UC-C0.5S263UC-C1S263UC-C2S263UC-C3S263UC-C4S263UC-C10S263UC-C16S263UC-C20S263UC-C25S263UC-C32S263UC-C40S263UC-C50S263UC-C63S264UC-C0.5S264UC-C1S264UC-C2S264UC-C3S264UC-C4S264UC-C6S264UC-C10S264UC-C16S264UC-C20S264UC-C25S264UC-C32S264UC-C40S264UC-C50S264UC-C63S260UC-K 系列微型断路器型号S261UC-K0.5S261UC-K1S261UC-K2S261UC-K3S261UC-K4S261UC-K6S261UC-K10S261UC-K16S261UC-K20S261UC-K25S261UC-K32S261UC-K40S261UC-K50S261UC-K63S262UC-K0.5S262UC-K1S262UC-K2S262UC-K3S262UC-K4S262UC-K6S262UC-K10S262UC-K16S262UC-K20S262UC-K25S262UC-K32S262UC-K40S262UC-K50S262UC-K63S263UC-K0.5S263UC-K1S263UC-K2S263UC-K3S263UC-K4S263UC-K6S263UC-K10S263UC-K16S263UC-K20S263UC-K25S263UC-K32S263UC-K40S263UC-K50S263UC-K63S264UC-K0.5S264UC-K1S264UC-K2S264UC-K3S264UC-K4S264UC-K6S264UC-K10S264UC-K16S264UC-K20S264UC-K25S264UC-K32S264UC-K40S264UC-K50S264UC-K63（注：素材和资料部分来自网络，供参考。

ABB低压电器元件选型技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。

断路器 1.1 1-7Emax空气断路器 1.1.1•框架•框架电流•分断能力•额定电流•脱扣器•极数•安装方式•附件控制电压例如:E1 B 12 PR111/P-LI R1250 3P WHR框架分断能力框架电流脱扣器额定电流极数安装方式技术参数代号解释框架: E1 E1 Iu = 800~1250AE1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流：12 1250A（E1，1250A--E6，6300A）脱扣器：PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流：R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式：WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，MIsomax塑壳断路器 1.1.2 •框架•框架电流•额定电流•分断能力•脱扣器（TM热敏电磁脱扣器型无须提供）•极数•安装方式•附件控制电压例如:TM热敏电磁脱扣器型：S2 S – 160 / R125 3P FFC框架分断能力框架电流额定电流极数安装方式技术参数代号解释框架: S2 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力：S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流：160A 参阅框架额定电流：R125 125AS1-125, 10A----S6-800, 800A极数：3P 3极（3或4极可选）安装方式：FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式微处理器脱扣器型：S4 N – 250 / In125 LSIG 3P FFC技术参数 代号 解释框架:S4S4 I=160,250 S4 I=160,250 S5 I=400,630 S6 I=630,800 S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA 数值请查样本 S5: N / H / L KA 数值请查样本 S6: N / S / H / L KA 数值请查样本 S7: S / H / L KA 数值请查样本 S8: H / V （新品）KA 数值请查样本框架电流： 250 参阅框架 额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动 LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障 LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用) W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线 EF: 加长前接线 ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线 RC: 铜/铝后接线 附件控制电压： 需要注明控制电压附件---YO ，YC ，YU ，MIsomax限流型塑壳断路器 1.1.3 •框架•框架电流•额定电流•分断能力•极数•安装方式附件控制电压例如:技术参数代号解释S3 X - 125 / R80 3P FEF框架分断能力框架电流额定电流极数安装方式框架: S3 S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630分断能力：X XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA框架电流：125 参阅框架额定电流：R80 80AS2X-80: 1~80(19档), 3P,单磁 (参见样本)S2X-100:1~100(16档), 3P, 参见样本S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 630极数：3P 3极（3或4极可选）安装方式：FEF F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器 1.1.4•框架•框架电流•额定电流•极数•安装方式•排列•附件控制电压例如:S2 N – 160 / R125 4P FFC +RC212/ 2V框架分断能力框架电流额定电流极数安装方式脱扣器技术参数代号解释框架、分断能力、框架电流：S2N-160只有两种S2N-160，S3N-250额定电流：R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁. 极数：4P 4P安装方式：FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列：V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M切换回路数回路数额定电流额定电流 安装方式 电源自动切换装置1.1.5DPT• 切换回路数 • 额定电流例如:DPT / SE1600技术参数代号 解释 切换回路数： SESE 双电源切换，TE 三电源切换 额定电流：1600 1600A 主回路电流Isomax 低压塑壳断路器配合剩余电流保护继电器1.1.6RC212• 框架电流• 安装方式例如:RC212 / 2 / 垂直安装技术参数 代号解释额定电流： 2（代码） 配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 安装方式： 垂直安装 垂直安装与断路器叠装: 垂直安装 与断路器并装: 水平安装RCD• 剩余动作电流例如:剩余动作电流互感器内径主回路电流极数辅助触头数量控制电压RCD 0.03技术参数代号解释剩余动作电流: 0.03 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器 1.1.7 RCQ•互感器内径例如:RCQ Ф110技术参数代号解释互感器内径: 110mm Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径工控产品及接线附件 1.2 1-3接触器系列 1.2.1接触器 1.2.1a •主回路电流•控制电压（交、直流）•极数•辅助触头数量例如:A30 – 30 - 10 控制电压ac220V技术参数代号解释主回路电流: 30 30A极数: 30 3常开前一位代表常开，后一位代表常闭，数字为数量辅助触头数量10 一常开前一位代表常开，后一位代表常闭，数字为数量控制电压（交、直流）ac220V 交流220VTA热过载继电器 1.2.1b •热脱扣电流•轻重载（450以上）例如:T450 DU 400主回路电流轻重载脱扣电流技术参数代号解释主回路电流: 450 450A轻重载：DU DU普通DU普通SU重载中间继电器 1.2.1c •触点数、主触点组合方式（常开、常闭）•控制电压、交、直流操作例如:N 63 E 控制电压ac220V触点数、主触点组合方式控制电压、交、直流操作技术参数代号解释触点数、主触点组合方式：63 6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V额定电流触点数、主触点组合方式控制电压、交、直流操作框架电流和分断能力额定电流ESB接触器 1.2.1d •额定电流•主触点组合方式（常开、常闭）•控制电压、交、直流操作•灯具应用请参阅样本例如:ESB 63 - 31 控制电压ac220V技术参数代号解释额定电流：63 63A20 对AC1/AC7a负载24 对AC1/AC7a负载40 对AC1/AC7a负载63 对AC1/AC7a负载触点数、主触点组合方式：31 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13ESB40: 可选: 40ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V灯具应用：请参阅样本电动机起动器 1.2.2 •框架电流和分断能力•热脱扣电流例如:MS 325 - 20框架电流和分断能力：325 MS325 50KA，0.1-25AMS325 50KA，0.1-25AMS450 50kA，16~50AMS451 50KA，16~50AMS495 50KA，40~100AMS496 100KA，40~100AMS497 100KA，16~100A额定电流20 20APSS、PST、PSTB软启动器 1.2.3 •电机额定电流（结合功率考虑）•负载类型（重、轻载）•控制电源电压例如:PSS - 18/30电机额定电流技术参数代号解释电机额定电流：18/30 18A外接法/30A内接法（PSS）负载类型（重、轻载）：参阅样本控制电源电压：参阅样本开关及熔断器设备 1.3 1-3开关熔断器组 1.3.1 OS、OESA•额定电流•极数例如:OESA 250 D3PL 3P额定工作电流极数额定工作电流：250 250A极数：3P 3极负荷开关/隔离开关 1.3.2 OT、OETL•额定电流•极数例如:OETL 250 K3 3P额定工作电流极数技术参数代号解释额定工作电流：250 250A极数：3P 3极Easyline熔断丝切换隔离开关 1.3.3 XLP三极•额定电流例如：XLP 00额定电流技术参数代号解释额定电流：00 160A按照样本根据电流选择型号线路保护装置 1.4极数脱扣特性额定电流极数脱扣特性额定电流数量剩余电流动作电流微型断路器 1.4.1 •额定电流•极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）•分断能力•脱扣特性（B、C、D、K等）例如:S 261 – C 20技术参数代号解释极数: 261 1极最后位数字为可选项，1为1极，2为2极…依此类推脱扣特性： C CB、C、D、K、Z根据样本，由不同系列不同电流而不同额定电流：20 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 1.4.2DS250S•额定电流•极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) •分断能力•脱扣特性（B、C）•剩余电流动作电流例如:DS253S-C 40 / 0.03技术参数代号解释极数：DS253 3极极数脱扣特性额定电流数量剩余电流动作电流最后位数字为可选项，2为2极…依此类推（无1极）脱扣特性： C CB、C两种额定电流：40 40A根据样本，由不同系列有不同电流范围剩余电流动作电流：0.03 30mADS9•额定电流•极数(最后位数字为可选项，1为1极，2为2极。

0.4-1.0倍，步距 0.04倍 0.4-1.0倍，步距 0.02倍0.4-1.0倍，步距 0.02倍Tmax型号说明，四段保护，额定电流800A,4极，单磁保护，额定电流250A,3极Tmax 型号说明塑壳断路器漏电组件及漏电保护继电器1.漏电组件T1-160/3P或4P+RC221/RC222T2-160/3P或4P+RC221/RC222T3-250/3P或4P+RC221/RC222T4-320/4P或T5-630/4P+RC222注： 1.RC221漏电动作电流：0.03--0.1--0.3--0.5--1--3A 可调。

2.RC222漏电动作电流：0.03--0.05--0.1--0.3--0.5--1--3--5--10 A 可调。

3.RC222延迟时间: 0--0.1--0.2--0.3--0.5--1--2--3S可调。

4.RC222可提供预报警信号触头和报警信号触头。

2.漏电保护继塑壳型号 +RCQ注： 1.RCQ 漏电动作电流：0.03--0.05--0.1--0.3--0.5--1--3--10--30 A 可调。

2.延迟时间： 0--0.1--0.2--0.3--0.5--0.7--1--2--3--5S可调。

3.可提供报警接点。

协议报警ModbusRTUstandard测量功能相电流，中性线电流，接地电流维护信号功能L 功能的LED预报警与报警L 功能报警接点输出数据获取开关况态: 开-合模式: 本机, 远程操作机构保护参数设置IL, S, I, G功能报警脱扣控制失败报警操作总次数脱扣和脱扣测试总次数人工操作总次数各种保护功能脱扣的次数最后一次脱扣的相关数据开关分合(通过马达操作)报警重置开关再扣 (通过马达操作)设定保护装置的曲线和脱扣值。

ABB Emax 空气断路器选型表
包括标准附件：
分励(YO) 220V
合闸线圈(YC) 220V
电机(M) 220V
机械及电气跳闸指示
辅助接点： 10CO - PR121
4CO - PR122
注： 1.以上开关均可选择3极，4极；标注为3P，4P。

2.以上开关均可选固定式或抽出式。

3.脱扣器 PR121/P为基本保护型脱扣器,有二、三、四段保护可选；
PR122/P为可拓展保护型脱扣器，有二、三、四段保护可选(部分电量采集)
PR122/PD为可带通讯功能的拓展保护型脱扣器
PR123/P为可拓展保护型脱扣器，有三、四段保护可选(全电量采集)
PR123/PD为可带通讯功能的拓展保护型脱扣器
L，S，I，G分别为过载，短路短延时，短路瞬时，接地保护。

例：E3S25 PR121/P-LSI R2500 3P W HR
ABB--ACB--E。

44线路保护产品产品概述微型断路器 - S200 , S200M , S200P , S200U , S200UP微型断路器微型断路器 - S200 , S200M , S200P , S200U , S200UP技术数据一览表1/2微型断路器S200/F200/3微型断路器S200/F20011/4脱扣特性及曲线图微型断路器 - S200 , S200M , S200P , S200U , S200UP微型断路器S200/F200微型断路器 - S200订货资料微型断路器微型断路器 - S200M 订货资料微型断路器微型断路器 - S200P订货资料微型断路器 - S200U, S200UP 订货资料微型断路器S200S200 (带底部安装辅助触头)微型断路器 - S200, S200M, S200P外形尺寸图（mm )1/9S200/F2001/10微型断路器 - S200U, S200UP外形尺寸图（mm )S200 U微型断路器S200 UPS200/F200剩余电流动作保护器- F200产品概述1/23/4剩余电流动作保护器- F200技术数据一览表2/2S200/F2002/3 S200/F200剩余电流动作保护器 - F200订货资料1/23/4剩余电流动作保护器　- F200 S订货资料1/23/4订货资料剩余电流动作保护器 - F200 AP-R1/23/42C S C 400197F 0201外形尺寸图（mm )剩余电流动作保护器　- F2002/7F200S200/F2003/1S200 和 F200 辅件及附件产品概述!S2C - OVP1 / OVP2䇤䇻チ㋹㼁⮈䁚 ⭒㼁⮈䁚⫐⭞㵲㋼䷱䐖 ⺞⮈䁚㵲㋼㡘㋪㬚 S200 㸃㾮ⰰ㔘㡘㵲㋼ 㬫䇤䇻 S200 㦌㻖㑱㸃㾮ⰰ㔘㡘3辅件及附件2C S C 400324F 0201S 2C-H6R S 2C-H6RU2C S C 400024F 0201分励脱扣器2C S C 400013F 02012C S C 400573F 0201机械联动装置电动操作装置2C S C 400248F 0201自动重合装置2C S C 400247F 02012C S C 400155F 02012C S C 400465F 0201信号／辅助组合触头S 2C - DH2C S C 400064F 0201S200/F2003/2装配图S200、S200M 、S200P 和 F200 辅件及附件S / HS / H (H)HH - BF ST ST - L UR BPMOD - S*信号 / 辅助触头信号 / 辅助触头辅助触头（底部安装，1 极 1 分励脱扣器分励脱扣器（安装在 MCB 欠电压脱扣器机械联动装置电动操作装置S / H S / H (H)H ST - F URMOD - F ARS200F2003辅件及附件信号 / 辅助触头信号 / 辅助触头分励脱扣器欠电压脱扣器电动操作装置自动重合装置S200/F200S200、S200M 、S200P 和 F200 辅件及附件技术数据一览表3/33辅件及附件S200/F2003/4S200、S200M 、S200P 和 F200 辅件及附件技术数据一览表3辅件及附件S200/F200技术数据一览表S200 U 和 S200 UP辅件及附件3辅件及附件3/5S200/F200S200 和 F200 辅件及附件选配表3/63辅件及附件S200/F200S200 和 F200 辅件及附件外形尺寸图（mm )分励脱扣器 / 欠电压脱扣器辅助触头 /信号辅助触头辅助触头（安装在S200底部 - S2C - H10 / H01)分励脱扣器欠压脱扣器分励脱扣器3/73辅件及附件S200/F200S200 和 F200 辅件及附件外形尺寸图（mm )机械联动装置 - S 2C - BP电动操作装置 - S 2C - CM自动重合装置 - F 2C - ARI , F 2C - ARI303/83辅件及附件S200/F200ԛ৙ABBگუۉഗᆶ၌ࠅິ10017617(010) 5808 5000(010) 5808 5288 ABB STOTZ-KONTAKT GmbHPostfach 10 16 80D-690006 HeidelbergTel: (062 21) 701-0Fax: (062 21) 701-610www. abb. delstotz-kontaktABB SACE S.p.AL. V. BreakersVia Baioni, 3524123 Bergamo, ltalyTel: +39 035. 395. 111Fax: +39 035. 395. 306-4331SXF46C228-29SH-JingSu5。
