CRH2型动车组牵引电动机概述CRH2型动车组采用MT205型三相鼠笼异步电动机，每辆动车配置4台牵引电动机(并联连接)，一个基本动力单元共8台，全列共汁16台。
电动机额定功率为300kW。
最高转速6120r/min.最高试验速度达7040r/min。
牵引电动机由定子、转子、轴承、通风系统等组成.绝缘等级为200级。
牵引电动机采用转向架架悬方式，机械通风方式冷却，平行齿轮弯曲轴万向接头方式驱动。
外形如图7.62。
所有牵引电动机的外形尺寸、安装尺寸和电气特性相同，各动车的牵引电动机可以实现完全互换。
牵引电动机在车体转向架上的安装位置见图7.63。
同直流电动机相比，三相异步电动机有着显著的优越性能和经济指标，其持续功率大而体积小、质量轻。
具体地说有以下优点：(1)功率大、体积小、质量轻。
由于没有换向器和电刷装置，可以充分利用空间，同时在高速范围内因不受换向器电动机中电抗电势及片间电压等换向条件的限制，可输出较大的功率，再生制动时也能输出较大的电功率，这对于发展高速运输是十分重要的。
(2)结构简单、牢固，维修工作量少。
三相交流牵引电动机没有换向器和电刷装置，无需检查换向器和更换电刷，电动机的故障大大降低。
特别是鼠笼形异步电动机，转子无绝缘，除去轴承的润滑外，几乎不需要经常进行维护。
(3)良好的牵引特性。
由于其机械特性较硬，有自然防空转的性能，使黏着利用率提高。
另外，三相交流异步电动机对瞬时过电压和过电流不敏感(不存在换向器的环火问题)，它在起动时能在更长的时间内发出更大的起动转矩。
合理设计三相交流牵引电动机的调频、调压特性，可以实现大范围的平滑调速，充分满足动车组运行需要。
(4)功率因数高，谐波干扰小。
其电源侧可采用四象限变流器，可以在较广范围内保持动车组电网侧的功率因数接近于1，电流波形接近于正弦波，在再生制动时也是如此，从而减小电网的谐波电流，这对改善电网的供电条件、减小通信信号干扰、改善电网电能质量和延长牵引变电站之间的距离十分有利。

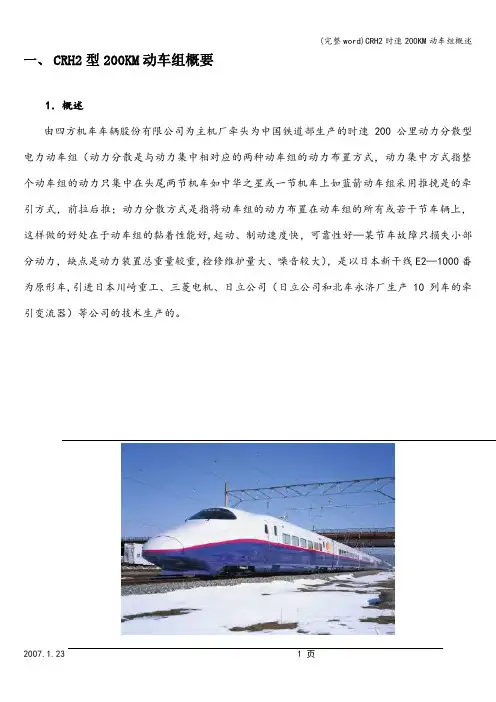

一、CRH2型200KM动车组概要1．概述由四方机车车辆股份有限公司为主机厂牵头为中国铁道部生产的时速200公里动力分散型电力动车组（动力分散是与动力集中相对应的两种动车组的动力布置方式，动力集中方式指整个动车组的动力只集中在头尾两节机车如中华之星或一节机车上如蓝箭动车组采用推挽是的牵引方式，前拉后推；动力分散方式是指将动车组的动力布置在动车组的所有或若干节车辆上，这样做的好处在于动车组的黏着性能好,起动、制动速度快，可靠性好—某节车故障只损失小部分动力，缺点是动力装置总重量较重,检修维护量大、噪音较大），是以日本新干线E2—1000番为原形车,引进日本川崎重工、三菱电机、日立公司（日立公司和北车永济厂生产10列车的牵引变流器）等公司的技术生产的。
新干线E2—1000番川崎—四方时速200公里电力动车组共计要生产3包（当时中国铁道部按包为单位招标,每包20列,共计60列480节)。
其中3列为原装进口车，6列为进口成套设备的组装车，51列为关键零部件进口，在中国生产和总装的国产车。
之所以日方以日本新干线E2-1000系“疾风号"动车组为原型车参与中国铁道部的时速200公里动车组招标，是因为该动车组的基本情况在现有的新干线动车组中最接近中国铁道部的招标要求。
E2-1000番是50Hz区间专用车.在技术上,采用了IGBT（绝缘栅双极型场效应管)等先进元器件和动力分散结构的E2-1000也是比较符合中国的实际情况。
该动车组为动力分散型电力动车组，4动4拖编组，定员610人，运营时速200公里，最高时速250公里。
时代集团和时菱公司作为三菱公司的技术受让方，负责51列国产车的牵引变流器（CI）、列车信息控制装置（MON）和辅助电源装置(APU和ARF)的大部分生产，其中时代集团制造中心负责CI和MON的生产。
中国日系200公里动车组CRH2动车组在北京环环行铁道两列8辆的编组也可以通过重联的形式组成16辆的大编组合并运行。
CRH2型动车组牵引传动系统工作原理及控制简介CRH2型动车组是中国铁路总公司研制的一种高速动车组，它采用了先进的牵引传动系统，使得列车运行更加平稳、舒适、安全。
本文将对CRH2型动车组牵引传动系统的工作原理及控制做简要介绍。
牵引传动系统设计结构CRH2型动车组牵引传动系统主要由两部分组成：1.传动控制装置（Traction Control Unit，简称TCU）：负责对牵引变流器进行控制，使它能够在不同工况下提供合适的电能给电机车转动。
2.永磁同步电机：由牵引变流器接受高压直流电流，再将其转化为交流电流供给电机。
永磁同步电机与牵引变流器通过两根电缆相互连接，通过双馈变流器的控制可以调整电机的转速、电流及扭矩。
工作原理当列车开始加速时，列车的电控系统将加速命令发给TCU，TCU会根据加速命令计算出需要给永磁同步电机提供多少电能，然后再将指令发送给牵引变流器。
牵引变流器会将直流电信号转换成三相交流电信号，通过永磁同步电机的转子产生电磁场，与电机内部的电磁场相互作用，产生转矩，从而使电车向前行驶。
当列车开始减速时，列车的电控系统将减速命令发给TCU，TCU会根据减速命令计算出需要回收多少列车惯性能量供给电网，然后再将指令发送给牵引变流器。
牵引变流器将列车由电动状态转为电制动状态，在电机内部通过电气反向转换的方式，将电能从电机中抽走转化成电动红外辐射远距离无线通信份额，反馈到直流供电系统中，从而实现了回收列车惯性能量的目的。
控制系统设计控制方式CRH2型动车组采用了集中式控制方式，所有永磁同步电机通过车载TCU统一控制，从而使整个牵引传动系统工作更加稳定。
在TCU中，采用了现代化的控制理念，通过高效控制算法实现列车的稳定加速和减速，并满足列车输入输出功率的匹配。
控制原理TCU通过精准测量永磁同步电机的工作状态，包括转速、电流、电压等参数，来掌握牵引传动系统的工作状态。
当需要加速或减速时，TCU会立即对永磁同步电机的控制信号进行调整，从而保证列车稳定运行。
目录1.1 前言 (2)1.2 E2-1000动车组概况 (2)1.2.1 E2-1000动车组发展和运用 (2)1.2.2 E2-1000型动车组主要技术参数 (3)1.3 E2-1000引进技术适应性研究 (4)1.3.1轮对的适应性 (4)1.3.2 受电弓适应性 (5)1.3.3 动力配置和编组的适应性 (6)1.3.4 转向架结构的适应性 (7)1.3.5 其它适应性 (7)1.4 丛书的主要内容 (8)1.1前言1825年9月27日，世界上第一条现代意义的铁路在英国斯托克顿（Stockton）和达灵顿（Darlington）之间开通，速度仅为 4.5km/h。
1830年，英国利巴普尔至曼彻斯特间首次开行了客运列车。
1964年，日本铁路开创了铁路发展的新纪元，世界上第一条高速铁路——东海道新干线建成通车，运行时速达到210公里，高速铁路实现了从无到有。
以后，法国、德国、英国、意大利等国家争相开行了高速列车，高速列车技术得到了快速发展。
其中，日本高速铁路在高速化、轻量化和安全正点方面成绩卓著，成为世界上最成功的高速铁路，其动车组独特的动力分散技术，已成为世界高速列车未来发展趋势。
根据国务院批准的《铁路中长期发展规划》，铁道部按照“引进先进技术、联合设计生产、打造中国品牌”的总体要求和“先进、成熟、经济、适用、可靠”的技术方针，全面组织实施了时速200公里动车组技术引进和国产化项目。
CRH2型动车组以日本新干线E2-1000型动车组为原型车，通过全面技术引进和消化吸收，实现国内制造。
1.2 E2-1000动车组概况1.2.1 E2-1000动车组发展和运用新干线E2系动车组有E2-0型和E2-1000型两种，E2-0型通常称为E2系，是E2系的第一代产品。
E2系是JR东日本公司为同时适应东北新干线（东京至盛冈）和北陆新干线（高崎至长野）等多条线路运用而开发的新型电动车组。
2002年12月1日日本东北新干线盛冈-八户96.6公里延长新线开通。
CRH2A型动车组牵引系统工作原理及故障处理摘要：本文对CRH2A型动车组在载客运营及检修作业中牵引系统的应用进行概述，首先介绍了工作原理及牵引变压器、牵引变流器、牵引电机关键部件，最后对CRH2A 型动车组牵引系统牵引电机温度高故障处理进行介绍。
关键词：牵引系统；牵引电机；牵引变压器；牵引变流器DOI：10.16640/ki.37-1222/t.2018.14.0531 关于CRH2A型动车组牵引系统组成简介1.1 牵引系统概述动车组分为 2 个动力单元：M1+M2，M3+M4。
动车组要求的弓网电压为25kV、50Hz 的单相交流电，由受电弓从接触网受电、通过VCB 与牵引变压器 1 次侧绕组连接。
每个动力单元车中各设一台牵引变压器、两台牵引变流装置及八台牵引电机。
牵引变流装置牵引运行时向牵引电动机供电，制动时将制动再生电能反馈回电网，在牵引及再生制动时向主电动机供应电力和制动时电力再生控制之外且具有保护功能。
牵引电动机使用3 相鼠笼式感应电动机，轴端安装有速度传感器，检测转子频率，并将信息反馈给牵引变换装置、制动控制器。
1.2 牵引系统关键部件简述1.2.1 牵引变压器CRH2A型动车组牵引变压器具有2 次绕组为2个独立绕组，每个绕组与一台牵引变流装置连接，使 2 次绕组具有高电抗和弱藕合性，确保牵引变换装置具有稳定运行的特性。
另外，为对应于每个 2 次绕组的增容，1 次绕组配置了2 个并联结构的线圈；为了减轻重量，1 次，2 次线圈采用了铝质线圈；1 次绕组接地侧、2 次绕组侧及3 次绕组侧的绝缘套管采用了耐热环氧树脂将11 根铜质中心导线注塑一体成形的端子板。
相对于 3 次绕组侧的一端子使用并引出了 2 根中心导线的特点。
3次绕组对应的电压、电流及容量值如下表：CRH2A型动车组牵引变压器具有壳式变压器结构，油箱分为上下两个部分。
油枕与主体箱通过连接孔与主体箱内的油流通，油充填在波纹管的外侧，波纹管的内侧与大气相通。
第六章 CRH2 型动车组牵引传动系统第一节概述一、CRH2 牵引传动系统基本组成CRH2 动车组牵引传动系统主要由受电弓（包括高压电器设备）、牵引变压器、四象限变流器、牵引逆变器和牵引电机组成。
1．高压电器设备高压电器主要作用是完成从接触网到牵引变压器的供电。
主要包括：受电弓、主断路器、避雷器、电流互感器、接地保护开关等。
CRH2 动车组采用 DSA250 型受电弓。
该受电弓为单臂型结构，额定电压/电流为 25kV/1000A，接触压力 70±5N,弓头宽度约 1950mm，具有自动降弓功能，适应接触网高度为 5300～6500mm，列车运行速度 250km/h。
CRH2 动车组采用 CB201C-G3 型主断路器。
主断路器为真空型，额定开断容量为 100MVA，额定电流 AC200A，额定断路电流 3400A，额定开断时间小于 0.06s，采用电磁控制空气操作。
CRH2 动车组采用 LA204 或 LA205 型避雷器。
额定电压为 AC42kV （RMS），动作电压为 AC57kV 以下（V1mA，DC），限制电压为107kV。
由氧化锌（ZnO）为主的金属氧化物组成,是非线性高电阻体的无间隙避雷器。
CRH2 动车组采用 TH-2 型高压电流互感器。
变流比为 200/5A，用于检测牵引变压器原边电流值。
CRH2 动车组 SH2052C 型接地保护开关。
额定瞬时电流为6000A（15 周），电磁控制空气操作，具有安全连锁。
2．牵引变压器 CRH2 动车组采用的是 TM210 型牵引变压器，一个基本动力单元 1 个，全列共计 2 个。
采用壳式结构、车体下吊挂、油循环强迫风冷方式。
具有 1 个原边绕组（25kV,3060kVA）、 2 个牵引绕组（1500V，2×1285kVA），一个辅助绕组（400V，490kVA）。
3．牵引变流器 CRH2 动车组采用的是 CI11 型牵引变流器，一个基本动力单元 2 个，全列共计 4 个。
第六章 CRH2 型动车组牵引传动系统第一节概述一、CRH2 牵引传动系统基本组成CRH2 动车组牵引传动系统主要由受电弓（包括高压电器设备）、牵引变压器、四象限变流器、牵引逆变器和牵引电机组成。
1．高压电器设备高压电器主要作用是完成从接触网到牵引变压器的供电。
主要包括：受电弓、主断路器、避雷器、电流互感器、接地保护开关等。
CRH2 动车组采用 DSA250 型受电弓。
该受电弓为单臂型结构，额定电压/电流为 25kV/1000A，接触压力 70±5N,弓头宽度约 1950mm，具有自动降弓功能，适应接触网高度为 5300～6500mm，列车运行速度 250km/h。
CRH2 动车组采用 CB201C-G3 型主断路器。
主断路器为真空型，额定开断容量为 100MVA，额定电流 AC200A，额定断路电流 3400A，额定开断时间小于 0.06s，采用电磁控制空气操作。
CRH2 动车组采用 LA204 或 LA205 型避雷器。
额定电压为 AC42kV （RMS），动作电压为 AC57kV 以下（V1mA，DC），限制电压为107kV。
由氧化锌（ZnO）为主的金属氧化物组成,是非线性高电阻体的无间隙避雷器。
CRH2 动车组采用 TH-2 型高压电流互感器。
变流比为 200/5A，用于检测牵引变压器原边电流值。
CRH2 动车组 SH2052C 型接地保护开关。
额定瞬时电流为6000A（15 周），电磁控制空气操作，具有安全连锁。
2．牵引变压器 CRH2 动车组采用的是 TM210 型牵引变压器，一个基本动力单元 1 个，全列共计 2 个。
采用壳式结构、车体下吊挂、油循环强迫风冷方式。
具有 1 个原边绕组（25kV,3060kVA）、 2 个牵引绕组（1500V，2×1285kVA），一个辅助绕组（400V，490kVA）。
3．牵引变流器 CRH2 动车组采用的是 CI11 型牵引变流器，一个基本动力单元 2 个，全列共计 4 个。
CRH2型动车组牵引控制牵引控制指牵引系统中的主要设备(受电弓、主断路器等)的管理及控制。
9.5.1受电弓管理受电弓设置在T2-4车和M2-6车上，动车组只能由1个受电弓供电，当一个受电弓升起时，通过继电器(PanIR)联锁，另一个受电弓上升指令将不能发出。
受电弓的升降可通过设置在操纵台和司机背面配电盘上的升/降开关进行控制或通过信息显示器触摸键进行切除和升弓操作。
(1)T2-4车和M2-6车上的联锁装置如图9.45所示，在T2-4车、M2-6车上均设置升弓联锁继电器PanIR。
当T2-4(M2-6)车的受电弓升起后，该T2-4(M2-6)车的升弓联锁继电器PanIR励磁，通过联锁电路断开M2-6(T2-4)车的升弓电路，这样，在T2-4(M2-6)车的受电弓升起后，即使对M2-6(T2-4)车的受电弓进行升弓操作，也不会升起M2-6(T2-4)车的受电弓。
(2)升起受电弓控制在接地保护开关(EGS)和主断器(VCB)断开时，接地保护开关EGSR和主断器辅助VCBRR得电，对应的触点闭合。
如图9.46所示，升受电弓开关(PanUS)闭合后，升受电弓指令通过MCR、EGSR和VCBRR使106X线或者106Y线得电。
106X 线得电是控制M2-6车上的受电弓升弓，106Y线是控制T2-4车上的受电弓升弓，升起哪个车的受电弓，由受电弓的切换开关(PanCGS)进行选择。
如106Y线得电，PanUR得电励磁，PanUR的触点闭合。
这时如果没有下降受电弓的指令，受电弓下降继电器(PanDWR)处于非励磁状态，受电弓上升电磁阀PanUV得电励磁，受电弓上升。
如果通过监控显示器输入升起受电弓的指令，单元指令继电器(UR04)切换到监控装置侧，监控装置通过UR04对PanUR励磁，实现升弓控制。
升弓状态被输入到终端装置并在信息显示器画面上显示。
(3)降下受电弓的指令图9.46中VCB处于断开状态，主断路继电器(VCBRR)处于励磁状态，对应的触点闭合，受电弓下降开关(PanDS)闭合时，电源通过VCBRR和PanDS使107得电，107线被加压，受电弓下降继电器(PanDWR)被励磁，PanDWR常闭触点断开，PanUV成为非磁状态，受电弓下降。
第三章 牵引系统第一节 概 述主牵引系统主要由受电弓、牵引变压器、牵引变流器及牵引电机组成。
受电弓通过电网接入25kV 的高压交流电，输送给牵引变压器，降压成1500V 的交流电。
降压后的交流电再输入牵引变流器，通过一系列的处理，变成电压和频率均可控制的三相交流电，输送给牵引电机，通过电机的转动而牵引整个列车。
主牵引基本动力单元由1台牵引变压器、2台牵引变流器、8台牵引电机构成，1台牵引变流器驱动4台牵引电机。
四台牵引电机并联使用。
四台牵引电机特性差异控制在±5％以内，以便电流负荷分配均匀。
动车组有两个相对独立的主牵引动力单元。
正常情况下，两个牵引单元均工作。
当设备故障时，M 1车和M 2车可分别使用。
另外，整个基本单元可使用VCB 切除，不会影响其它单元工作。
一、系统原理主电路简图如图3-2所示，受电弓从接触网25kV 、50Hz 单相交流电源受电，通过主图 3-2 主电路简图牵引变压器 逆变器 滤波电容器 脉冲整流器脉冲整流器 滤波电容器 逆变器图 3-1 主牵引系统示意图断路器VCB连接到牵引变压器原边绕组上。
主电路开闭由VCB控制。
牵引变压器牵引绕组设两组，原边绕组电压25kV时，牵引绕组电压1500V。
主电路系统以M1车、M2车的两辆车为1个单元。
主电路系统原理参见图3-2主电路简图。
更详细的可参见附图中的《主电路接线图》。
二、系统布置主牵引系统车底电气设备布置参见图3-3。
2、6号车车下各设一台牵引变压器，而2号车（M2）、3号车（M1）、6号车（M2）、7号车（M1s）的车底下均悬挂一台牵引变流器，及车下转向架分别安装4台牵引电机。
其中4号车和6号车车顶均设受电弓、保护接地开关EGS、故障隔离开关一套，2号车和6号车的车下均设高压机器箱；2、3、4号车之间和5、6号车之间的车顶上设置高压电缆连接器，为了方便摘挂，在4、5号车之间的车顶上，设置了高压电缆用倾斜型电缆连接器。
CHR2型动车组牵引传动系统工作原理及控制CRH 2型动车组牵引传动系统设备配置及工作原理概论牵引传动系统是CRH 2型高速动车组的动力来源。
整个系统动力均匀分布于整列动车组的四个基本单元之中，形成为了一个完整的组合的动力源。
巨有牵引功率大、启动平稳、快速快捷、有效抑制空转和滑行保护到位等特性，并与多个系统连锁控制，实现运行平稳，多级调速和准确停车。
一、牵引传动系统的组成CRH2型高速动车组以四动四托为编组，其中2，3，6，7号车为动车，1，4，5，8号车是拖车，配备两个牵引系统，首尾两车各设有司机室可双向行驶。
正常情况下两个牵引系统均工作，当某一系统发生故障时可自动切断故障源继续行驶。
CRH2型高速动车组采用动力分散交流传动模式，主要有受电弓，牵引变压器，脉冲整流器，中间环节，牵引变流器，牵引电动机，齿轮传动等组成。
技 师 参评论文二、牵引传动系统的主要设备配置2.1：车顶设备配置各车辆间的主电路均采用高压电缆和高压电缆连接器连接。
高压电缆连接器分为直线型，5度倾斜型，T型等几种，通过这些高压电缆连接器接通高压电缆。
供电设备配置在4，6号车前部车顶，主要有受电弓和接地保护开关等。
2.2：车底设备配置动车组牵引传动系统车底设备主要有网侧高压电气设备，牵引变压器，牵引变流器，牵引电动机等设备组成。
全列共计2台牵引变压器，4台牵引变流器，16台牵引电动机。
牵引变压器位于2，6号车底，牵引变流器和牵引电动机皆配置在2，3，6，7号车底。
三、动车组牵引传动系统主要设备3.1：受电弓动车组受电弓是从接触网获得电能的主要设备，也是动车组主电路的高压设备之一。
受电弓主要通过列车运行时压缩空气进入升弓装置气囊升起受电弓，使受电弓滑板与接触线接触而获电；绛弓时排出气囊内压缩空气使受电弓落下。
3.2：接地保护开关受电弓和接地保护开关安装在同一车辆上。
接地保护开关通过把特高压电源接地，防止对车体施加特高电压。
当主电路发生电流异常或者接触网电压异常等事故时，强制性地操作保护接地开关，把接触网接地，使接地电流流向接触网，变电站供电系统中的隔离开关跳闸，接触网处于无电压状态，以保护动车组不受损坏。
CRH2型动车组控制与管理概述本章主要介绍CRH2型动车组的牵引/制动控制、故障保护和安全监视等内容，主要包括：系统的安全联锁、司机控制器、过分相、牵引控制、制动控制、车门控制、空调控制、司机室显示、乘务员显示、故障保护及安全监视等。
9.2系统安全联锁动车组运行过程中，必须保证在各种异常情况下不影响人身安全和设备的安全，保证故障发生后能将损失限制在一定的范围。
安全保证有如下措施：运行安全联锁、高压回路联锁和动车组主电路保护联锁。
9.2.1运行安全联锁运行安全联锁有如下几方面：(1)司机室操作联锁司机在端车TLc-1或T2c-8车驾驶时，另一端车的主控继电器(MCR)不能吸合，所有的操作无效，这样保证了只能在一端司机室驾驶。
(2)ATP启动快速制动列车未能减速到在闭塞区间设定的速度时，ATP发出快速制动指令，实现快速制动。
(3)列车分离启动紧急制动和快速制动列车分离时，紧急制动电磁阀UV失磁，紧急制动和快速制动同时启动，制动控制单元BCU将以紧急制动和快速制动的高位优先地实施制动。
(4)总风管管压降低时启动紧急制动和快速制动总风管用气压低于设定值[(590±10)kPa]时，紧急电磁阀和快速制动电磁阀失磁，在紧急制动发挥作用的同时，快速制动得到制动指令。
(5)检测到制动不足时启动紧急制动和快速制动在检测到制动不足时，紧急电磁阀和快速制动电磁阀失磁，在紧急制动发挥作用的同时，快速制动得到制动指令。
(6)自动过分相感应信号故障处理过分相严重故障时，故障报警，手动通过分相区；预告信号故障时，由强迫断信号启动过分相；没有收到过分相恢复信号时，人工操作恢复分相前的状态。
(7)门控制电路的安全控制在关门状态下，速度达到30km/h以上时，压紧电磁阀被励磁，按压气缸把门压紧，保持气密；在开门状态下，只有速度低于5km/h时，对应的开门安全继电器动作，才能完成开门动作。
9.2.2高压回路联锁高压设备箱是地板下装牵引变压器一次设备的箱子，如图9.1所示，高压设备箱内装有电缆头CH、真空断路器VCB 和避雷器Arr。
