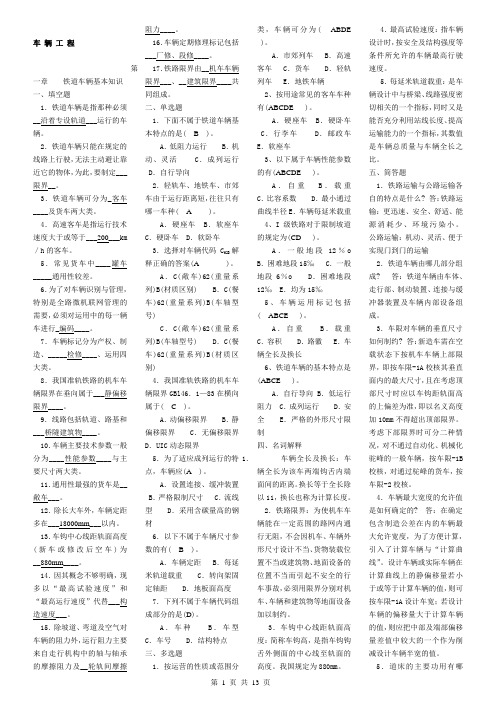

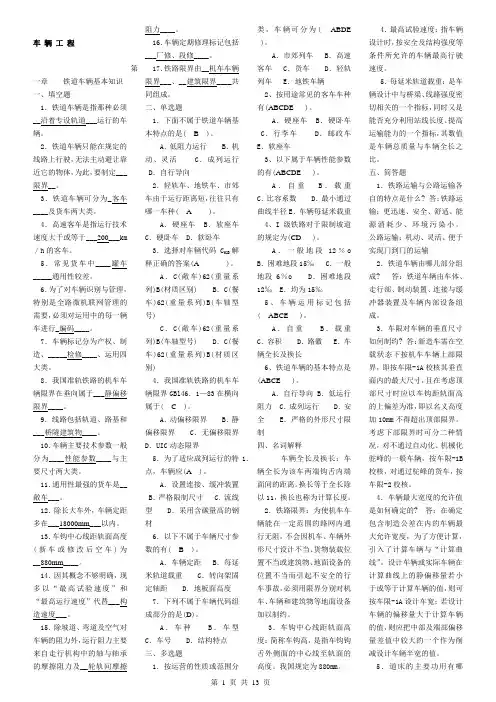

车辆工程第一章铁道车辆基本知识一、填空题1．铁道车辆是指那种必须__沿着专设轨道___运行的车辆。
2．铁道车辆只能在规定的线路上行驶，无法主动避让靠近它的物体，为此，要制定___限界__。
3．铁道车辆可分为_客车____及货车两大类。
4．高速客车是指运行技术速度大于或等于___200___km／h的客车。
5．常见货车中____罐车_____通用性较差。
6．为了对车辆识别与管理，特别是全路微机联网管理的需要，必须对运用中的每一辆车进行_编码____。
7．车辆标记分为产权、制造、_____检修____、运用四大类。
8．我国准轨铁路的机车车辆限界在垂向属于___静偏移限界____。
9．线路包括轨道、路基和___桥隧建筑物____。
10．车辆主要技术参数一般分为____性能参数____与主要尺寸两大类。
11．通用性最强的货车是__敞车___。
12．除长大车外，车辆定距多在___18000mm___以内。
13．车钩中心线距轨面高度(新车或修改后空车)为__880mm____。
14．因其概念不够明确，现多以“最高试验速度”和“最高运行速度”代替___构造速度___。
15．除坡道、弯道及空气对车辆的阻力外，运行阻力主要来自走行机构中的轴与轴承的摩擦阻力及__轮轨间摩擦阻力____。
16．车辆定期修理标记包括___厂修、段修____。
17．铁路限界由__机车车辆限界___、__建筑限界____共同组成。
二、单选题1．下面不属于铁道车辆基本特点的是( B )。
A．低阻力运行 B．机动、灵活 C．成列运行D．自行导向2．轻轨车、地铁车、市郊车由于运行距离短，往往只有哪一车种( A )。
A．硬座车 B．软座车C．硬卧车 D．软卧车3．选择对车辆代码C62B解释正确的答案(A )。
A．C(敞车)62(重量系列)B(材质区别) B．C(餐车)62(重量系列)B(车轴型号)C．C(敞车)62(重量系列)B(车轴型号) D．C(餐车)62(重量系列)B(材质区别)4．我国准轨铁路的机车车辆限界GBl46．1—83在横向属于( C )。

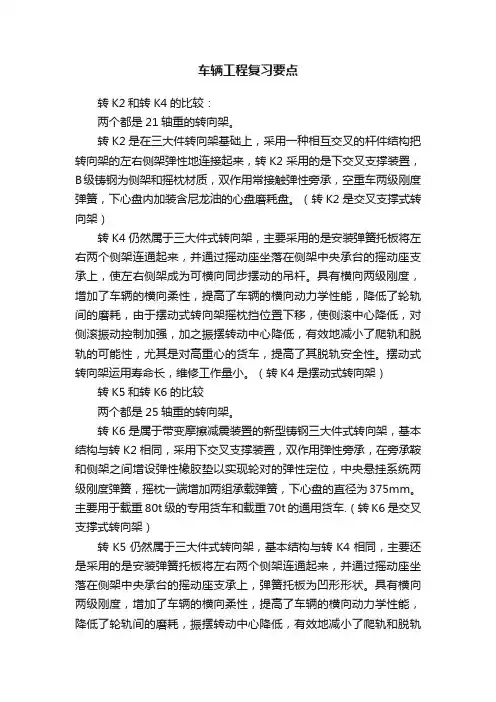

车辆工程复习要点转K2和转K4的比较：两个都是21轴重的转向架。
转K2是在三大件转向架基础上，采用一种相互交叉的杆件结构把转向架的左右侧架弹性地连接起来，转K2 采用的是下交叉支撑装置，B级铸钢为侧架和摇枕材质，双作用常接触弹性旁承，空重车两级刚度弹簧，下心盘内加装含尼龙油的心盘磨耗盘。
（转K2是交叉支撑式转向架）转K4仍然属于三大件式转向架，主要采用的是安装弹簧托板将左右两个侧架连通起来，并通过摇动座坐落在侧架中央承台的摇动座支承上，使左右侧架成为可横向同步摆动的吊杆。
具有横向两级刚度，增加了车辆的横向柔性，提高了车辆的横向动力学性能，降低了轮轨间的磨耗，由于摆动式转向架摇枕挡位置下移，使侧滚中心降低，对侧滚振动控制加强，加之振摆转动中心降低，有效地减小了爬轨和脱轨的可能性，尤其是对高重心的货车，提高了其脱轨安全性。
摆动式转向架运用寿命长，维修工作量小。
（转K4是摆动式转向架）转K5和转K6的比较两个都是25轴重的转向架。
转K6是属于带变摩擦减震装置的新型铸钢三大件式转向架，基本结构与转K2相同，采用下交叉支撑装置，双作用弹性旁承，在旁承鞍和侧架之间增设弹性橡胶垫以实现轮对的弹性定位，中央悬挂系统两级刚度弹簧，摇枕一端增加两组承载弹簧，下心盘的直径为375mm。
主要用于载重80t级的专用货车和载重70t的通用货车.（转K6是交叉支撑式转向架）转K5仍然属于三大件式转向架，基本结构与转K4相同，主要还是采用的是安装弹簧托板将左右两个侧架连通起来，并通过摇动座坐落在侧架中央承台的摇动座支承上，弹簧托板为凹形形状。
具有横向两级刚度，增加了车辆的横向柔性，提高了车辆的横向动力学性能，降低了轮轨间的磨耗，振摆转动中心降低，有效地减小了爬轨和脱轨的可能性，摇枕一端增加了两组承载弹簧。
（转K5是摆动式转向架）摆动式转向架较之传统的三大件转向架，其横向运动性能，特别是轮轨横向力，车体的横向运行品质等有了较大的改善转K6和转K2的不同之处：车轴采用E轴，轴距增大至1830mm，在承载鞍和侧架之间增设弹性橡胶垫以实现轮对的弹性定位，摇枕一端增加两组承载弹簧，采用直径为375mm的下心盘，摇枕和侧架加大断面以满足25t轴重强度的要求，两个都是下交叉式转向架，轴重不同，其基本结构相同。
习题答案第一讲一、填空1、当今世界上，铁路速度的分档一般定为：（时速100-120km）为常速；（时速120-160km）为中速；（时速160-200km）为准高速；（时速200-400km）为高速；（时速400km以上）为特高速；2、1964年10月1日，世界上第一条高速铁路（日本的东海道新干线）正式投入运营，时速达（210km）。
3、法国第一条高速铁路（TGV东南线）于1981年建成，时速达（270km）。
4、高速铁路技术在世界上已经成熟，（高速化）已经成为当今世界铁路发展的共同趋势。
二、判断（正确的划√，错误的划×）1、时速在160km/h—200 km/h称为高速。
（×）2、时速在120km/h—160 km/h称为中速。
（√）3、世界上第一条告诉铁路于1964年10月1日在法国诞生。
（×）4、列车在主要的区间以180km/h以上速度运行的干线铁道，称为高速铁路。
（×）5、德国ICE模式就是全部修建新线，旅客列车专用。
（×）三、简答1、简述铁路发展经历过哪两个时代？见教材第2页2、什么是高速铁路？见课件3、建设高速铁路有哪几种模式？见教材第6页4、简述世界高速铁路的发展概况。
见教材第2-6页5、和其他运输方式相比，高速铁路具有哪些优势？见教材第6页四、论述高速铁路在中国修建的可行性。
参考教材11-19页五、计算某客运专线，列车追踪间隔5min，天窗时间为5h，如果每列车旅客定员1000人，区间能力利用系数为0.8，试求该线年输送能力（单向）。
解:每天可开行的旅客列车数为(1440-5*60)*0.8/5=182列如果每列车定员1000人,则该线单向输送能力为:1000*182*365=6643万人第二讲一、填空1、铁路线路由（路基）、（桥隧建筑物）、（轨道）组成。
2、铁路线路平面是由（直线）和（曲线）组成，曲线是由（圆曲线）和（缓和曲线）组成的。
致母校读者“老师讲的东西有什么用？”“大学毕业后我能干什么？”大学期间，上述两个问题经常困扰着我。
第一个问题，课堂上不清楚老师所讲知识的用途，使自己学习乏力。
第二个问题，对于自己未来没有信心，找工作过程中就比较忐忑。
2012年08月底来华东交通大学报道后，第一学期本来没有教学任务，开学一周后，一位同事因工作调动把2011级车辆工程卓越工程师班的《工程概论》丢给了我。
《工程概论》是一门新课，没选教材，也没有教学大纲，如何上好这门课成了一个问题。
“未来的世界，方向比努力重要”。
清华大学原校长顾秉林留给毕业生的话给我很大的启示。
结合大学期间困扰我的上述两个问题，综合考虑后，我决定给学生讲“车辆工程导论”。
授课内容分为两部分，第一部分介绍专业培养方案，侧重于培养目标与课程体系介绍；第二部分为专题讲座，是本课程的重点内容，主要讲授车辆工程学科的主要研究方向，侧重于各研究方向科学问题、研究现状和趋势的介绍，以引导学生专业兴趣的发展。
经过两年的实践和探索，教学体系与内容更加完善，也取得了良好的教学效果。
如，车辆卓越2011-1班课程结束后，在兴趣小组的基础上，有5组参加江西省2013大学生创新创业项目；车辆卓越2012-1班课程教学过程中，出现了旁听生，最多的时候达到正式上课学生数量的一半。
学生们课上、课下的表现，给我极大的鼓舞，也让我有了把讲义编成教材的冲动，并开始和行业高校知名的专家教授以及现场的工程技术人员联系，邀请他们参与本教材的编写。
在广大参编人员的共同努力下，中国铁道出版社编辑的大力帮助下，本教材终于和广大读者见面了。
为了使本教材教学效果最大化，针对如何用好本教材提点建议，仅供母校读者参考。
一、老师采用本书作为“车辆工程专业导论（概论）”教材时，建议您：1.第一章，重点对本专业培养方案进行总体介绍，引导学生思考大学毕业后想从事什么样的工作即就业去向问题。
2.第二章，重点介绍铁路运输在国民经济中的地位，机车车辆在铁路运输中的地位，激发学生的专业自豪感。

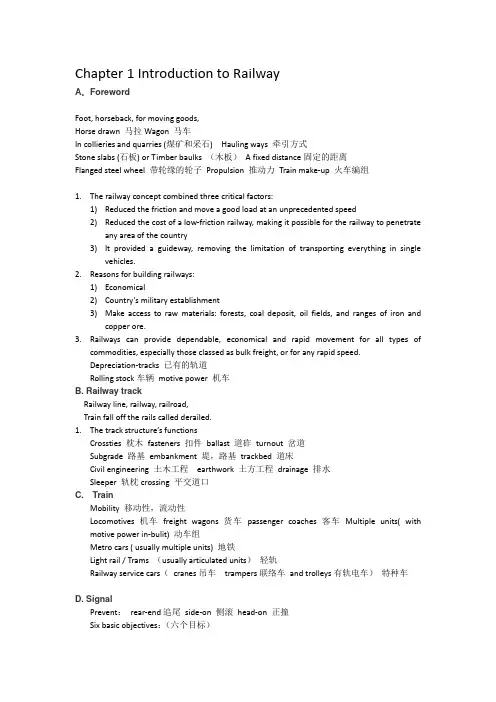

Chapter 1 Introduction to RailwayA．ForewordFoot, horseback, for moving goods,Horse drawn 马拉Wagon 马车In collieries and quarries (煤矿和采石) Hauling ways 牵引方式Stone slabs (石板) or Timber baulks （木板）A fixed distance固定的距离Flanged steel wheel 带轮缘的轮子Propulsion 推动力Train make-up 火车编组1.The railway concept combined three critical factors:1)Reduced the friction and move a good load at an unprecedented speed2)Reduced the cost of a low-friction railway, making it possible for the railway to penetrateany area of the country3)It provided a guideway, removing the limitation of transporting everything in singlevehicles.2.Reasons for building railways:1)Economical2)Country’s military establishment3)Make access to raw materials: forests, coal deposit, oil fields, and ranges of iron andcopper ore.3.Railways can provide dependable, economical and rapid movement for all types ofcommodities, especially those classed as bulk freight, or for any rapid speed.Depreciation-tracks 已有的轨道Rolling stock车辆motive power 机车B. Railway trackRailway line, railway, railroad,Train fall off the rails called derailed.1.The track structure’s functionsCrossties 枕木fasteners 扣件ballast 道砟turnout 岔道Subgrade 路基embankment 堤，路基trackbed 道床Civil engineering 土木工程earthwork 土方工程drainage 排水Sleeper 轨枕crossing 平交道口C. TrainMobility 移动性，流动性Locomotives机车freight wagons货车passenger coaches 客车Multiple units( with motive power in-bulit) 动车组Metro cars ( usually multiple units) 地铁Light rail / Trams （usually articulated units）轻轨Railway service cars（cranes吊车trampers联络车and trolleys有轨电车）特种车D. SignalPrevent：rear-end追尾side-on 侧滚head-on 正撞Six basic objectives：（六个目标）Chapter 2 The TrainUnit 1 types of trainsA．Forewordsself-propelled 自动推动的one single powered coach called railcar 动车atmospheric railway 大气轨monorails 单轨铁路，maglev磁悬浮轨道，rubber-tired underground 橡胶轮地铁，funicular缆车cog railway 齿轨铁路parcel and mail trains 包裹和邮政车a train hauled by two locomotives is called “double-headed ”special trains used for track maintenance is called maintenance of way 线路保养B. Passenger trainsDining car 餐车sleeping car 卧车Inter-city trains do not halt at small stations.Local trains or “stoppers” serve all stations. 慢车，区间车Commuter trains serve the city and its suburbs. 市区与郊区通勤车Double-decked passenger trains are used in conurbation 大都市的双层车Emergency brake handles 紧急刹车手柄Abuse is punished by a fineMetro system, underground, subway, tube 地铁electrically powered by third rail.A light one or two car running through the streets is called a tram, trolley, or streetcar.C. Freight trainsContainer trains 集装箱列车box wagon 棚车cargo 货物Piggyback train 驮背火车Trailer on flat 平板拖车TOFC train 平车intermodal train 综合运输车Refrigerator wagons 冷藏车Hoppers are those who don’t have the money and sneak into the train yards and stow away in boxcars.Unit 2 Operation(管理,操作)A．O bjectives目标Use the route, the rolling stock and crews in the most effective way.B. Locomotive hauled trains机车牵引列车C. Terminal Operations 火车站操作D. Multiple unit Operations 动车组的操作Electric Multiple Unit 电力动车组Diesel Multiple Unit 内燃机动车组The car powered is known as “motor car”, and “trailer car” if not.Cars are semi-permanently coupled together.E. Push-pull operation 推拉式操作Push-pull form uses two locomotives, one at each end of the train.F．High speed multiple unitsG. Train LoadingThe capacity of the train, like 700/ 4000 passengers per trainUnit 3 Couplers (车钩)A. IntroductionLink and pin（杆销连接类型）Beam, end sill, pilot 端梁Bar coupler 杆式车钩类型semipermanent3-link coupling 三杆式车钩类型Buckeye Coupler 巴克艾式车钩类型Made of cast steel(铸钢) and consists of four parts : the coupler head( 钩头), the jaw or knuckle(钩舌), the hinge pin( 铰接销) and the hole for locking pin(锁铁销)（drawgear）Fully Automatic Coupler (密接式自动车钩类型) Scharfenberg 沙库车钩组成：coupler centering device(车钩对中调整装置), shock absorber(缓冲器), cable connection （电缆连接线）, mechanical coupling head (机械钩头)，electrical coupling head (电力钩头)，air pipe connection （气路连接管），coupler alignment bar车钩引导杆。
汽车的基本构造：发动机、底盘、车身、电气设备发动机作用：是汽车的动力装置，使供入其中的燃料经过燃烧而变成热能，并转化为动能，通过底盘的传动系驱动汽车行驶。
底盘作用：底盘用来支撑车身，接受发动机产生的动力，并保证汽车能够正常行驶。
货车分类：轻型1.8<~<=6.0微型轿车：发动机排量小于或者等于1L的轿车四冲程汽油机工作原理：进气冲程（曲轴旋转180°）、压缩冲程（曲轴旋转180°）、做功冲程（曲轴旋转180°）、排气冲程（曲轴旋转180°）汽车内燃机按发火方式的不同，可分为点燃式发动机和压燃式发动机汽车内燃机的总体构造：曲柄连杆机构、配气机构、燃料供给系、点火系、冷却系、润滑系、启动系曲柄连杆机构的功用：把燃气作用在活塞上的力转变为曲轴的转矩，从而对外输出机械能曲柄连杆机构的组成：机体组、活塞连杆组和曲轴飞轮组。
配气机构的组成；气门组：气门、气门座、气门弹簧、气门导管气门传动组：凸轮轴、挺柱、推杆、摇臂组配气相位：以曲轴转轮角表示的进排气门开闭时刻及其开启的持续时间废气中有害成分：CO、HC、NOx、SO2、碳烟汽油机和柴油机的不同点：进气提前角和进气迟后角内燃机的冷却方式：风冷式和水冷式（以冷却液为冷却介质的为水冷系统）内燃机的三个冷却装置：节温器、百叶窗和风扇节温器的作用：控制流经散热器的水量汽车底盘由传动系、行驶系、转向系和制动系组成作用：使汽车产生运动，并保证汽车按照驾驶员的操纵正常行驶传动系的组成：离合器、变速器、万向传动装置和驱动桥动力传递路线：发动机动力经离合器传给变速器，然后经万向传动装置传给驱动桥内的主减速器、差速器和半轴，最后传给驱动车轮传动系的布置形式有两种：一种为发动机、离合器、变速器等构成的整体置于汽车前部，驱动桥则置于汽车后部，称之为前置后驱动，简称为FR型；另一种为发动机、离合器、变速器等构成的整体置于汽车前部，驱动桥也置于汽车前部，称之为前置前驱动，简称为FF型互锁装置用来防止同时挂入两个挡而使变速器不能工作万向传动装置由万向节和传动轴组成，驱动桥由主减速器和差速器组成汽车的车桥又称车轴。
