华东交通大学动车组牵引技术第6章牵引变流器

晶闸管模块
平板型晶闸管外形及结构
第6章牵引变流器

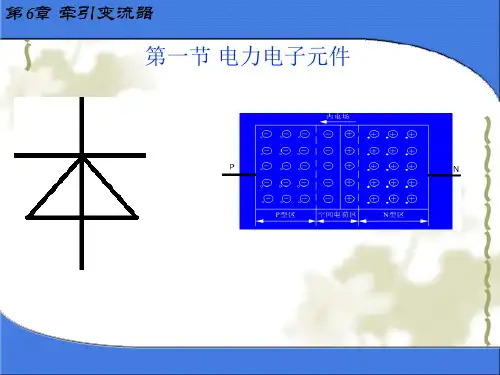

晶闸管的结构可以看成是三端四层半导体开关器件，共有3个PN结， J1、J2和J3，如图所示。
第6章牵引变流器

当A、K两端加正电压时（A接正，K接负），J1、 J3结为正偏置，中间结为反偏置。晶闸管未导通时，加正压时的外加电压由反偏置的J2结承担，而加反压时的外加电压则由J1、J3结承担。
500V
T4
C0-C0 T1 RM1 6× 800kW D1 500V Lp T2 D2 M1 25kV T3 RM2 Ud D3 D4 M2 M3 500V T4 6G机车一个转向架主电路
6G机车一个转向架主电路
第6章牵引变流器
第6章牵引变流器
C0-C0 6×800kW
Ud
500V
T1 RM1
第6章牵引变流器
第6章牵引变流器
第二节
整流电路
整流电路是出现最早的电力电子电路，其作用是将交流电变为直流电。
整流电路的分类：按组成的器件可分为不可控、半控、全控三种。
第6章牵引变流器

一、桥式不控整流电路
2U 2 sin t 2n t 2n ud 2U 2 sin t 2n t 2n 2 Ud
（a）螺栓形；
（b）平板形；
（c）晶闸管符号；

外形有螺栓型和平板型两种封装。（螺栓形一般自然冷却，平板型可
以水冷，功率较大）

有三个连接端。螺栓型封装，通常螺栓是其阳极，能与散热器紧密联接且安装方便。平板型晶闸管可由两个散热器将其夹在中间。
第6章牵引变流器

《牵引变流器》课件

采用先进的控制算法和智能化技术，提高牵引变流器的性能和稳定性。
3 新材料应用
使用新型材料提高牵引变流器的散热性能，降低体积和重量。
总结和展望
牵引变流器在轨道交通中的作用不可忽视。随着技术的不断发展，牵引变流器将变得更加高效、智能化，并为未来的城市交通发展做出重要贡献。
《牵引变流器》PPT课件
本课件将介绍牵引变流器的概念、作用及其在轨道交通领域的应用案例。同时讨论牵引变流器的主要构成部分、工作原理、优点和局限性，以及未来的发展和趋势。
概念和作用
牵引变流器是一种在轨道交通中用于控制电力传输的装置。它将高压交流电转换为适合电动机使用的电能，以提供动力。
电力传输
应用案例
牵引变流器在轨道交通领域有广泛应用，以下是一些具体案例：
高铁列车
牵引变流器用于控制高铁列车的电力传输和驱动电动机，实现高速运行。
地铁
地铁系统中的牵引变流器控制电车的动力输入和制动效果，保证安全运行。
有轨电车
有轨电车的牵引变流器将电能转换为驱动电机所需的电能，实现城市交通的便利与绿色出行。
工作原理
牵引变流器的工作原理可以简单概括为以下几个步骤：
1
采集
传感器采集轨道交通工具的运行状态和电力需求。
2
控制
控制电路根据采集到的信息，控制整流器和逆变器的工作，调节输出电流和电压。
3
转换
整流器将交流电转换为直流电，逆变器电动机，提供动力给轨道交通工具。
优点和局限性
优点
• 能量高效利用 • 灵活控制 • 减少环境污染 • 提高行驶安全性
局限性
• 成本较高 • 技术要求高 • 故障难以排查 • 受环境条件影响

CRH 动车组牵引系统技术概论

动车组编组图
牵引动车组牵引传动系统由两个相对独立的基本动力单元组成，一个基本动力单元主要由主变压器、牵引变流器和牵引电机等组成。在基本动力单元中的电气设备发生故障时，可全部或部分切除该基本动力单元，但不应影响到其它动力单元。
牵引系统动力单元框图
动车组牵引是交流传动方式。驱动三相异步牵引电机的是静止变流器，变流器由四象限斩波器 (4QC)、DC 中间连接和一个脉宽调制(PWM)逆变器组成。四象限斩波器(4QC)确保稳定的供电系统并且允许再生制动能量反馈到接触网供电系统。
主断路器的关键技术参数：
主断路器技术参数额定频率额定电压列车的标称电流短路电流（峰值电流）瞬时耐电流值（有效值）短路关断电流（有效值电流）额定峰值电流（峰值）断路器的机械服务寿命断路关断能力
备注 50 Hz 25 kV 500 A 40 kA 16 kA 16 kA 40 kA 200,000 开关动作（无电流条件下） >= 400 MVA
动车组的车载电源的电能是通过牵引变流器的直流中间电压环节获得。一个静止辅助变流器系统(ACU) 把直流电转换成为列车车载电源供电的三相交流电力单元组成，高压系统部件对称分布在ＴＣ０２和ＴＣ０７车车顶。
车顶高压电器分布图
高压电缆，以下称“车顶电缆”将动车组两个牵引单元连接起来，这样通过电缆一个受电弓和一个主断路器可以同时给两个牵引单元供电。两个隔离开关（车顶电缆隔离开关）当列车发生故障时可以将车顶电缆断开。如果一个牵引单元主系统发生故障，另一个牵引单元可以继续工作。
变压器避雷器的主要技术参数：
变压器避雷器技术参数
额定电压
持续电压
标称放电电流峰值
在8/20 μs下的最大残余电压

华东交通大学车辆工程列车牵引计算第六章

基本原理都与分析法相同，即以列车运动方程式推导出来的速度、时间和距离的关系式为依据。应用较为普遍的是垂直线法。
一、速度线的绘法（1）
先将单位合力曲线图逆时针旋转90度，速度坐标轴作为纵坐标轴，单位合力曲线坐标轴作为横坐标轴，如图5-22所示，在图的右方绘上v = f(S) 曲线图的两个坐标轴，纵断面为v，横坐标为 S,并在横坐标轴下面绘出区间的线路纵断面。将两图的横坐标轴对齐。
一、速度线的绘法（3）
依同法可得到与速度间隔V1-V2、V2-V2、
V3-V4相对应的速度线段2-3、3-4、4-5，其所走的距离为S3-S2、S4-S3和S5-S4。折线O1-1-2-3-4-5就是速度线v = f(S)。线路坡度变化时，应在合力图上选定对应坡度的坐标原点。
二、时间线的绘法（1）
例6-2：
SS4型机车牵引一列4000吨的货物列车，运行在甲乙两站之间，其化简后的线路纵断面图如图6-4所示。列车换算制动率 0.28，试求由甲站起动到已站停车所需的时间。
三、时间线的绘法（3）
依同法可得到与速度间隔V1-V2、V2-V2、V3V4相对应的时间线段 2ˊ-3ˊ、3ˊ-4ˊ、4ˊ-5ˊ，其所需要的时间为t3 t2、t4 - t3和t5 - t4。折线O1-1ˊ-2ˊ-3ˊ-4ˊ-5ˊ 就是时间线t = f(s)。

(四）画图法实例分0-V1，在合力曲线上取0-V1的平均速度对应的合力为a点，从a点向坐标轴原点O 连射线，再由坐标图中的O1点做aO射线的垂线，交V1的横线于1点，得O-1线段，过1点作横坐标的垂线交于S1点，在S坐标上S1的即为速度间隔0-V1内所走的距离ΔS。

动车组牵引系统的组成原理

动车组牵引系统的组成原理
动车组牵引系统的典型组成和工作原理如下:
1. 牵引变流器- 将电网交流电转换为交流电动机所需的三相交流电。

2. 牵引电动机- 接收牵引变流器的电能,将其转换为机械能输出转矩。

常用鼠笼式异步电动机。

3. 齿轮传动装置- 将电动机输出的高速低扭矩转化为轮对所需的低速高扭矩。

4. 轮对- 将最终驱动力传给轨道,使整列动车运动。

5. 微机控制系统- 控制牵引系统的工作,优化各部件协调运转。

6. 电阻制动系统- 将电动机变为发电机使用,实现制动目的。

7. 电子供电系统- 为牵引系统各组件提供电力供应。

8. 轴挂装置- 将轮对悬挂在转向架构架上。

9. 车钩缓冲装置- 用于连接动车组车厢传递牵引力。

10. 辅助传动系统- 为轮对冷却润滑和通风等辅助工作提供动力。

综上设备和控制系统的配合,实现了动车组的牵引传动功能。

牵引变流器PPT课件

•
牵引变流器采用电压型3点式电路，由脉冲整流器、中间直流电路、逆变器构成。模块具有互换性。
•
功率半导体采用：
•
IGBT或IPM：3300V、1200A。
• 钳位半导体：3300V、1200A。
第6页/共13页
控制方法
•
脉冲整流器部分：牵引变压器牵引绕组输出的
AC1500V、50Hz输入脉冲整流器。脉冲整流器由单相
第12页/共13页
感谢您的观看！
第13页/共13页
•
（四）额定参数
•
1．输入：1285kVA (单相交流1500V，857A，50Hz)。
•
2．中间直流电路：1296kW (直流3000V，432A)。
•
3．输出：1475kVA (三相交流2300V，424A，0～220Hz)。
•
4．效率：96％以上（在额定载荷条件下，除辅助电路外）。
•
5．功率因数：97%以上（在额定载荷条件下，除辅助电路和控制电
较困难，所以迟迟不能在电力机车上广泛应用。如今，随着电子技术和大功率晶闸管变流装置得到迅速的发展，采用三相交流电机的先进电力机车和动车组应运而生。交—直—交电力机车或动车组从接触网上引入的仍然是单相交流电，它首先把单相交流电整流成直流电，然后再把直流电逆变成可以使频率变化的三相交流电供三相异步电动机使用。这种传动方式具有优良的牵
•
（4）逆变器功率单元：1250μF/台 × 3台＝3750μF 。
第9页/共13页
开关元器件IGBT
•
I G BT 的开关作用是通过施加正向栅极电压形成沟道，给 P N P 晶体管提供基极电流，使 I G BT 导通。反

牵引变流器技术培训-第6章 7200W(HXD1C)电力机车牵引变流器

单相交流50Hz
25kV
%
29kV
19kV
31kV
功率
发
17.5kV
挥
网压
网压在17.5kV～31 kV范围内，机车功率发挥情况曲线图
-6-
4.基本技术条件
4.2 轮径新轮: 半磨耗:
4.3轴式 4.4轴重
轴重: 加压车铁后轴重: 4.5齿轮传动比 4.6电传动方式
1250mm 1210mm C0-C0
DCU的主要控制功能
• 四象限整流控制 • 牵引变流系统的逻辑控制 • 牵引和制动的特性计算 • 直接转矩控制 • 粘着控制 • 变流系统的保护、故障记录、诊断 • 与多功能机车车辆总线MVB接口及通讯
-35-
DCU的特点（一）
• 采用四象限整流器控制软件、异步牵引电机直接转矩控制软件、粘着控制软件实现完全微机化、数字化的实时控制。通过通讯接口板对外联接MVB 总线，与中央控制单元联系起来，形成控制与通讯系统，内部则借用单板机管理并行总线。实现网络化、信息化控制。
对外联接MVB总线，将电传动系统与微机网络控制系统联系起来，形成控制与通讯系统。
31
-31-
传动控制单元（DCU）机箱
DCU机箱插件布置图
-33-
DCU的核心任务
交流传动控制系统（或称传动控制单元，简称DCU（Drive Control Unit）的核心任务是：根据司机指令完成牵引特性控制、逆变器及交流异步牵引电动机的实时控制、高性能粘着控制等，同时具备完整的故障保护功能、模块级的故障自诊断功能和轻微故障的自复位功能。
机车最大制动力： 23t轴重: 25t轴重:
≥ 370 kN ≥ 400 kN

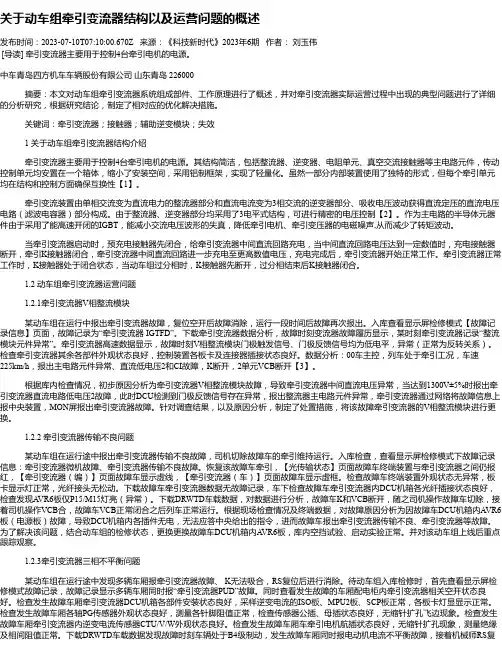

关于动车组牵引变流器结构以及运营问题的概述

关于动车组牵引变流器结构以及运营问题的概述发布时间：2023-07-10T07:10:00.670Z 来源：《科技新时代》2023年6期作者：刘玉伟[导读] 牵引变流器主要用于控制4台牵引电机的电源。

中车青岛四方机车车辆股份有限公司山东青岛 226000摘要：本文对动车组牵引变流器系统组成部件、工作原理进行了概述，并对牵引变流器实际运营过程中出现的典型问题进行了详细的分析研究，根据研究结论，制定了相对应的优化解决措施。

关键词：牵引变流器；接触器；辅助逆变模块；失效1 关于动车组牵引变流器结构介绍牵引变流器主要用于控制4台牵引电机的电源。

其结构简洁，包括整流器、逆变器、电阻单元、真空交流接触器等主电路元件，传动控制单元均安置在一个箱体，缩小了安装空间，采用铝制框架，实现了轻量化。

虽然一部分内部装置使用了独特的形式，但每个牵引单元均在结构和控制方面确保互换性【1】。

牵引变流装置由单相交流变为直流电力的整流器部分和直流电流变为3相交流的逆变器部分、吸收电压波动获得直流定压的直流电压电路（滤波电容器）部分构成。

由于整流器、逆变器部分均采用了3电平式结构，可进行精密的电压控制【2】。

作为主电路的半导体元器件由于采用了能高速开闭的IGBT，能减小交流电压波形的失真，降低牵引电机、牵引变压器的电磁噪声,从而减少了转矩波动。

当牵引变流器启动时，预充电接触器先闭合，给牵引变流器中间直流回路充电，当中间直流回路电压达到一定数值时，充电接触器断开，牵引K接触器闭合，牵引变流器中间直流回路进一步充电至更高数值电压，充电完成后，牵引变流器开始正常工作。

牵引变流器正常工作时，K接触器处于闭合状态，当动车组过分相时，K接触器先断开，过分相结束后K接触器闭合。

1.2 动车组牵引变流器运营问题1.2.1牵引变流器V相整流模块某动车组在运行中报出牵引变流器故障，复位空开后故障消除，运行一段时间后故障再次报出。

入库查看显示屏检修模式【故障记录信息】页面，故障记录为“牵引变流器 IGTFD”。

《牵引变流器》PPT课件

精选ppt
11
电压型交直交变流器中间环节的作用
中间环节的作用
消除二次谐波
保持电压恒定
精选ppt
保持电压稳定
放掉过高电压 12
三相VVVF逆变器工作原理（两点式）
三相VVVF逆变器由三个桥臂组成，由于钳位电容的作用当上桥臂开通时，就输出中间电压的正1/2；当下桥臂开通时，就精选输ppt出中间电压的负1/2。 13
制交流电动机转矩、转速和牵引、制动状
态的目的。
精选ppt
14
三相VVVF逆变器工作原理(三点式)
精选ppt
15
三相VVVF逆变器工作原理(三点式)
三点式交直交逆变器与两点式逆变器相比，每个桥臂上都多了一倍的开关元器件，还多了两钳位二极管，各桥臂间多了一根中间零电位线。
精选ppt
16
三相VVVF逆变器工作原理(三点式)
精选ppt
17
三电平逆变器的优点
与二点式变流器相比,三点式逆变器有两个突出优
点,即主管耐压降低一半和输出波形好。
精选ppt
18
三相VVVF逆变器工作原理
当机车要进而制动状态时，电动机就成了发电机，逆变器就成了整流器，其整流的工作原理和上面讲的相同；同时，原来的四象限整流器就成了逆变器，相工网回馈 50Hz的电能。
4.真空交流接触器
5.电阻单元过载电压抑制电阻･放电电阻

6.交流电压传感器
霍尔型CT
7.交流电流传感器
ACPT
8.无触点控制装置
9.控制电源单元
10.电动送风机
主电动通风机･辅助电动通风机(密闭室冷却用)
精选ppt
22
IGBT
• 简介 • 原理 • 导通 • 关断 • 反向阻断 • 正向阻断 • 闩锁 • 正向导通特性 • 动态特性

牵引变流器技术培训-第6章 7200W(HXD1C)电力机车牵引变流器

5.4冷却系统
变流器模块采用水冷散热，冷却液由纯水和乙二醇按比例混合而成。
水冷管路全部采用快速接头连接，方便快捷插拔，不需要排放冷却系统中的冷却液
变流器安装有一个水-气热交换器，用于变流器柜
体内部的空气循环与降温，防止出现局部过热点。
30
斩波电阻冷却由底部两个小风机风冷。
-30-
7.总体设计
7.5传动控制单元
三重四象限互相错开一定的相位角度，减小对电网的谐波污染，降低直流回路的纹波。
20
-20-
6.技术说明
6.3电路组成
6.3.1充电回路牵引变压器牵引绕组输入电压经由充点接触器、充
电电阻组成的充电回路对直流回路的支撑电容充电，充电完成后闭合短接接触器。
21
-21-
6.技术说明 6.3电路组成
6.3.2滤波二次谐振电抗器、滤波电容组成二次谐振回
23 t 25 t 106/17=6.2353 交-直-交传动
7
-7-
4.基本技术条件
4.7 电力牵引性能
机车轮周牵引功率（持续制）
7200 kW
机车起动时粘着牵引力（0～5 km/h速度范围内半磨耗的轮周平均牵引
力）
23t轴重时:
≥520 kN
25t轴重时:
≥570 kN
机车持续制牵引力：
23t轴重时:
13
-13-
5.技术参数
5.2中间直流环节标称直流电压：二次谐振电感：二次谐振电容：
DC1800V 0.27mH 9.39mF
14
-14-
5.技术参数
5.3 VVVF逆变器标称输入电压：输出电压：额定输出电流：最大输出电流：开关频率：控制方式：

电力机车控制-牵引变流器组成及原理

《@@@》教学资源库
牵引变@流@器@组@成@及@原理
牵引变流器组成及原理
1 牵引变流器的功能及特点 2 牵引变流器组成 3 电压型四象限脉冲整流器 4 中间直流电路 5 电压型逆变器
1 牵引变流器的功能及特点 1.基本功能
牵引变流器是交流传动电力机车的核心部件之一，用于直流和交流之间进行电能的变换。为了满足机车启动、调速和制动的需求，要求牵引变流器能够四象限运行。牵引变流器的基本功能是将来自接触网的交（直）流电压，变换为频率、幅值可调的三相交流电压，供给交流牵引电动机，将电能转换为机械能，在轮轨间产生牵引力，驱动列车前进。
电流路径：Uf -Rf -Lf -VD1 -直流环节-VD4 - Uf 此时，Ud =Uf + ULf来自2）当Uf<0时(自行分析）
3 电压型四象限脉冲整流器
3、逆变状态两电平电路工作在全控桥电路，即由VT1 VT2 VT3 VT4
组成。正半周：直流环节-VT3-Uf -Rf-Lf-VT2-直流环节负半周：直流环节-VT1-Lf-Rf-Uf -VT4-直流环节
2 牵引变流器组成在交-直-交传动系统中，牵引变流器主要由四象限脉冲整流器（4qc）、直流中间环节（DC-Link）和逆变器（PWMI）组成。典型的两电平牵引变流器电路如下图所示。
2 牵引变流器组成
1．整流器单元电源侧变流器采用四象限脉冲整流器（4qc），构成
交-直变换部分，通过PWM斩波控制方式，可以调节从接触网输入的电流相位，使机车所取的电流波形接近于正弦波形，并能在宽广的负载范围内使机车功率因数接近于1，等效谐波电流减小，有利于提高机车功率因数，降低谐波干扰。此外，四象限脉冲整流器能方便的实现牵引和再生制动的能量转换，可取得显著地节能效果。
