建筑总平面图

建筑总平面图
建筑识图与绘图
——建筑总平总平面图的用途 总平面图的内容及图示方法 总平面图读图示例
一 总平面图的用途
建筑总平面图是将新建工程四周一定范围内的新 建、拟建、原有和拆除的建筑物、构筑物连同其 周围的地形、地物状况用水平投影方法和相应的 图例所绘出的图样在基地范围内的总体布置图。 表明新建房屋的位置、朝向、与原有建筑物 的关系，以及周围道路、绿化、给水、排水、供 电条件等方面的情况，作为新建房屋施工定位、 土方施工、设备管网平面布置，安排在施工时进 入现场的材料和构件、配料堆放场地、构件预制 的场地以及运输道路等的依据。
返回主目录
二 总平面图的内容及图示方法
1. 2. 3.
4.
5.
6.
图 线 比 例 图 例 坐标标注 尺寸与标高 其他内容
返回主目录
1 图线
在总平面图中的每个图样的线型，应根据 其所表示的不同重点，采用不同的粗细线 型。主要部分选用粗线，其他部分选用中 粗线和细线。例如，绘制总平面图时，新 建建筑物用粗实线；绘制管线综合图时， 管线采用粗实线。
返回子目录 返回主目录
返回子目录 返回主目录
返回子目录 返回主目录
4 坐标标注
新建筑物的定位方式有三种： 利用新建建筑与原有建筑或道路中心线的 距离确定新建建筑的位置 利用施工坐标确定新建建筑物的位置 利用大地测量坐标确定新建建筑的位置
返回子目录 返回主目录
4 坐标标注
测量坐标网应画成十字交叉线，坐标代号 用“X，Y”表示； 施工坐标网应画成网格通线，坐标代号用 “A，B”表示。 坐标网格应以细实线表示，一般画成 100×100m或50×50m的方格网。 表示建筑物位置的坐标，宜标注其三个角 的坐标 。
返回子目录 返回主目录

《建筑制图》ppt课件

《建筑制图》ppt课件

经过对施工图的阅读，简要了解建筑施工图的内容。图 8—7为某厂房的建筑施工图。
一、平面图 从图8－7厂房建筑图中的一层平面图可以看出：根据指
北针方向，阐明厂房按正南正北方向建造，平面为一矩形、 车间面积为108m2。横向和纵向均有二条定位轴线用以确定 承重构件的位置。车间周围有240mm的围护墙，在东西墙面 上共开有一个门和六个窗户，在轴线②与A、C轴线相交处有 两墙垛用于支撑梁。一层平面图中，还阐明楼梯的位置及走 向。
“国标〞所规定的各种常用门窗图例，如以下图所示 〔包括门窗的立面和剖面图例〕。门窗立面图例上的 斜线及平面图上的弧线，表示门窗扇开关方向〔普通 在设计图上不需表示〕。实线表示外开，虚线表示内 开。
a)单扇门；b)双扇门；c)空门洞； d)单扇双面弹簧门；e)双扇双面 弹簧门；f)卷门
a)单层外开平开窗；b)双层内外 开平开窗；c)固定窗；d)单层外 开上悬窗；e)单层中悬窗；f)百 叶窗；g)左右推拉窗；h)上推窗； i)高窗
从以上引见可以看出：平、立、剖面图相互之间既有 区别，又严密联络：平面图可以表示建筑物各部分的程度 尺寸和位置，却无法阐明他们的高度；立面图能阐明建筑 物的外形尺寸，却无法阐明他们的内部关系；而剖面图那 么能阐明建筑物内部高度方向的布置情况。因此，只需经 过平、立、剖三种图相互配合才干完好地阐明建筑物从内 到外，从程度到垂直的全貌。
第八章 建筑制图简介
现代化消费经常要牵扯到许多专业相互协作配合， 例如：机件的制造和装配经常在厂房内进展，这就需求 在厂房内确定起吊设备的位置，以保证厂房的起吊高度 及空间，厂房还应有适宜的采光通风要求；还有，一些 车间的化工设备需求按消费工艺流程规划错综复杂的管 道；……。因此，工程技术人员需求具备一些有关建筑 工程有关建筑工程图方面的知识。

建筑制图基础

建筑制图基础

3-1
3-2
3-3
3-4 3-5 3-6
1-F
定位轴线的分区编号
2-G 2-F
1-E
1-D 2-E 1-C 1-B 1-A 2-D 2-C 2-B 2-A
1-1
1-2 1-3
1-4 1-5
1-6 1-7 2-1
2-2
圆形平面 定位轴线编号
折线形平面 定位轴线编号
（5）尺寸标注
•外部尺寸：在水平方向和竖直方向各标注三道。 第一道尺寸：标注房屋的总长、总宽尺寸，称为总尺寸
18
双扇双面 弹簧门
续表
序号 名称 单扇内外开 双层门(包括 19 平开或单面 弹簧) 图 例 说 明
1.门的名称代号用M 2.图例中剖面图左为外、右为内, 平面图下为外、上为内 3.立面图上开启方向线交角的 一 侧为安装合叶一侧,实线为外开,虚线为 内开 4.平面图上门线应90°或45°开启, 开启弧线宜绘出 5.立面图上开启线在一般的设计图 中可不表示,在详图及室内设计图上应 表示 6.立面形式应按实际情况绘制
（6）门窗编号
(7)剖切位置、指北针、详图索引及房屋名称的标注
四、建筑平面图的 画图步骤
(a). 画墙柱的定位轴线
(b). 画墙厚、开门窗
(c). 加重、画细部
(d).标注尺寸、图名及比例
小
结
建筑平面图是整套建筑图中最为重要 的图纸之一。要求我们熟练的掌握平面图 的形成、常用的图例、平面图所包括的内 容、画图的步骤以及尺寸标注等内容。能 熟练的画出符合国家标准的建筑平面图。
1 01 3 0A
确定房屋主要承重构件（墙、柱、梁）位置及 标注尺寸的基线称为定位轴线。定位轴线用细单点长画线表示。

建筑制图CAD绘制工程图-平面图的绘制

建筑制图CAD绘制工程图-平面图的绘制
1.绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制 ❖ 继续使用拷贝命令，将轴线B向上连续拷贝5100、7500、15000、 18600、2100、4200，分别得到轴线C、轴线D、轴线F、轴线G， 如图所示。
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－轴线的修剪与局部增加
修改后的轴线网图
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （2）标注轴线编号 ❖ 标注轴线编号有两种方式，一种先绘制一个轴线编号图，其余各个 轴线编号图可用复制命令 ，再编辑文字内容的方法完成。另一种 是先创建轴线编号图块，用插入图块的方法完成其它轴线编号的绘 制。 ❖ 在本例中，以创建图块方式完成轴线编号的标注。利用图块与属性 功能绘图，不但可以提高绘图效率，节约图形文件占有磁盘空间， 还可以使绘制的工程图规范、统一。
3.标注样式设置
在文字选项卡中，设置 字体为txt，“文字颜色”为默 认；“文字高度”为250；不选 “绘制文字边框“选项。在“文 字位置”选项组中设置“从尺寸 线偏移”100。在“文字对齐”选 项中选择“与尺寸线对齐”。
子任务一 设置绘图环境
3.标注样式设置
用户还可在“调整”选 项卡中对文字位置、标注 特征比例进行调整。
1.绘图单位设置
子任务一 设置绘图环境
2.图层设置
建筑工程中的墙体、门窗、楼梯 、设备、尺寸、标注等不同的图形， 所具有的属性是不一样的。为了便于 管理，把具有不同属性的图形放在不 同的图层上进行处理。
首先创建图层。选择“格式|图层” 命令，或在命令行中键入LAYET(LA), 弹出“图层特性管理器”对话框。根据 首层平面，建立如下图层：WALL（墙 体)、DOTE(轴线)，STAIR (楼梯)、 WINDOW (门窗、DIMENSION(标注)5个 图层，如图下图所示。

建筑平面图建筑制图ppt课件

建筑平面图建筑制图ppt课件

为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益

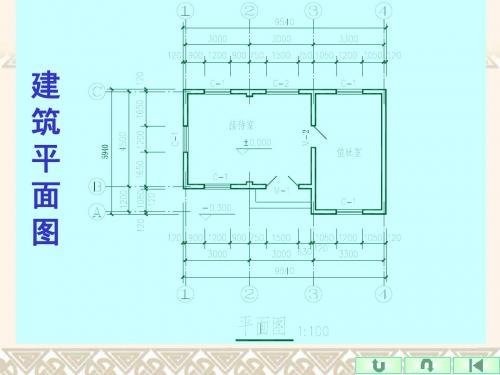

10建筑平面图


尺寸标注
主要标注长、宽尺寸。分外部尺寸和内部尺寸。 ⑴ 外部尺寸 包括 外墙三道尺寸（总尺寸、定位尺寸、细部尺寸） 及局部尺寸。 总尺寸： 最外一道尺寸，即两端外墙外侧之间的距离，也叫外包尺寸； 定位尺寸：中间一道尺寸，是两相邻轴线间的距离，也叫轴线尺寸；
细部尺寸：外墙上门窗洞口、墙段等位置大小尺寸；
（4）从图中墙的分隔情况和房间的名称，可了解到房间内部各 房间的配置、用途、数量及其相互间的联系情况 （5）从图中定位轴线的编号及其间距，可了解到各承重构件的 位置及房间的大小；
（6）从各道尺寸的标注，可了解到各房间的开间、进深、外 墙和门窗及室内设备的大小和位置；
（7）从图中门窗的图例及其编号，可了解到门窗的类型、数 量、及其位置； （8）还可了解到其它细部（楼梯、搁板、卫生设备等）的配 置和位置；
烟道
坡 道
三、识读建筑平面图示例
1、底层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的位 置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。 2、中间层楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的 位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。 3、屋顶平面图 4、局部平面图
2．总体状况----如一梯两户、做北朝南、砖混结构单元式住
宅楼，户型有三室一厅及两室一厅。
3、定位轴线，确定开间（柱距）、进深（跨度）；
4．各房间之间的相互关系，房间位置、形状、尺寸、数量等。
二、平面图的主要内容
5．门、窗布置及编号； 6．室内或室外设施----楼梯及卫生设备，散水、台阶、 花池、雨篷等，（如底层平面图表示台阶、花台、明沟（散水） 等；二层以上的平面图表示阳台、雨蓬等的位置和形状） 7．尺寸（总尺寸，定位尺寸及细部尺寸）和标高； 8．详图索引、剖切符号、指北针和文字说明； 9．屋顶形状，排水方式及其上构配件；

房屋建筑工程图集-平面图立面图剖面图详图


结合实际看图。
1111
（二）、阅读房屋建筑工程图的方法 先读首页图 读总平面图 读建筑施工图 读结构施工图 读设备施工图 读图时注意工种之间的联系，前后照应。
1212
8.2 总平面图
一、总平面图的形成和用途及表示方法
总平面图的形成 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、
99
五、建筑设计总说明
设计依据：立项，规划许可证 建筑规模 占地面积——建筑物底层外墙皮以内所有面积之和 建筑面积——建筑物外墙皮以内各层面积之和 标高 相对标高———以建筑物底层室内地面为零的标高 绝对标高——以青岛黄海平均平面的高度为零点的标高 装修做法：地面、楼面、墙面的装修做法 施工要求 1)严格执行施工验收规范中规定 2)对图纸中不详之处的说明
2、建筑平面图表达的内容 建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关
系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位 置及类型。 3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依 据，是建筑施工中的重要图纸。
2323
二、建筑平面图的图示方法
1818
5．等高线
1）地形——地面上高低起伏的形状，地形用等高线表示 2）等高线的绘制 假想用间隔相等的若干水平面把山头从某一高度顶一层一层地剖开， 在山头表面上便出现一条一条的截交线，把这些截交线投射到水平投影 面上，就得到一圈一圈的封闭曲线，即为等高线。 3）由等高线分析地形的高低起伏状况： A 等高线间距越大，地面越平坦，间距越小，地面越陡峭 B 数值由外圈向内圈增大，地形上凸；数值由外向内减小，地形下凹 6、 道路：标注道路中心控制点，道路的标高及平面位置

建筑总平面图

土木工程制图
房屋建筑施工图
建筑总平面图
一、总平面图的图示方法
建筑总平面图是表示建筑场地总体 情况的平面图，应反映出新建建筑的平 面形状、位置、与原有建筑物的关系， 以及周围的道路、绿化等方面的情况。
将新建建筑物四周一定范围内新建、 拟建、原有和拆除的建筑物、构筑物连 同其周围的地形、地物状况，用正投影 的方法和相应的图例所画出的H面投影 图，称为建筑总平面图（又称总平面布 置图），如图7-8所示。
房屋建筑施工图
表7-6 总平面图中的常用图例
第4 页
房屋建筑施工图
第5 页
续表7-6
房屋建筑施工图
续表7-6
第6 页
房屋建筑施工图
第7 页
续表7-6
面图的图示内容及特点
（一）图示内容
如图7-8所示，建筑总平面图主要表达以下内容： （1）新建建筑物。新建建筑物用粗实线框表示，并在线框内用数字或点数 表示建筑层数，地下建筑以粗虚线表示其轮廓。 （2）新建建筑物的定位。总平面图的主要任务是确定新建建筑物的位置， 新建建筑物的定位方式有以下3种： ① 利用新建建筑物与原有建筑物之间的距离定位； ② 利用施工坐标确定新建建筑物的位置； ③ 利用新建建筑物与周围道路之间的距离确定新建建筑物的位置。 （3）新建建筑物的室内外标高。总平面图中标高数值的单位为m。 （4）相邻有关建筑，或要拆除建筑的位置或范围。原有建筑用细实线表示， 并在线框内用数字表示建筑层数；拟建建筑物用中粗虚线表示；拆除建筑物用细 实线表示，并在线框上打叉，具体图例如表7-6所示。
（3）分析新建建筑物的位置及朝向。图7-8中的 新建建筑物为三号住宅楼和四号住宅楼。由风向频率 玫瑰图可知，这两幢新建住宅楼的朝向均是坐北朝南。 以紧邻建院西路南北方向的原路为依据，新建建筑物 的位置及朝向如下。 ➢ 三号住宅楼：位于该路的东侧，且该楼的西墙与南

(完整版)建筑制图完整课件


调整细节和特征
根据需要，可以添加或删除某些细 节和特征，以使立面图更加准确和 美观。
优化线条和阴影
通过调整线条的粗细和阴影的深浅 ，增强立面图的立体感和层次感。
04 建筑剖面图
剖面图的绘制
确定剖切位置
绘制剖面轮廓
选择合适的剖切位置，以便清晰地展示建 筑物的内部结构和空间关系。
根据剖切位置，绘制出建筑物的剖面轮廓 线，包括墙、柱、门窗等。
04
检查错误和遗漏
仔细检查平面图中是否存在错 误、遗漏或模糊不清的地方。
修改标注和细节
根据需要，修改或补充标注和 细节，使图纸更加清晰、完整
。
调整布局和比例
根据实际情况，调整图纸的布 局和比例，使其更加合理、美
观。
审核与签字
在完成修改和完善后，进行审 核，确保无误后签字确认。
03 建筑立面图
立面图的绘制
楼梯平面图
表示楼梯间的平面布置，包括楼 梯的位置、方向、踏步、栏杆等
。
楼梯剖面图
表示楼梯间的垂直剖面，展示楼 梯的结构、材料、尺寸等信息。
楼梯大样图
表示楼梯的详细构造，包括踏步 、栏杆、扶手等部分的详细尺寸
和做法。
门窗详图
门窗平面图
表示门窗在平面上的位置和尺寸，以及与周围墙 体的关系。
门窗立面图
表示门窗的垂直面，展示门窗的外观、开启方式 、材料等信息。
01
02
03
确定比例和尺寸
根据建筑的实际尺寸，选 择合适的比例尺，以便在 图纸上准确表达建筑的实 际外观。
绘制建筑轮廓
使用线条清晰地描绘出建 筑的轮廓，包括屋顶、窗 户、门和其他主要特征。
添加细节
在建筑轮廓的基础上，添 加细节，如门把手、窗框 、装饰线条等，使立面图 更加生动。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

18
双扇双面 弹簧门
11
续表
序号 名称 单扇内外开 双层门(包括 19 平开或单面 弹簧) 图 例 说 明
1.门的名称代号用M 2.图例中剖面图左为外、右为内, 平面图下为外、上为内 3.立面图上开启方向线交角的一 侧为安装合叶一侧,实线为外开,虚线为 内开 4.平面图上门线应90°或45°开启, 开启弧线宜绘出 5.立面图上开启线在一般的设计图 中可不表示,在详图及室内设计图上应 表示 6.立面形式应按实际情况绘制
30
单层外开 上开窗
31
单层中悬窗
用单粗实线表示
32
立转窗
33
单层外开 平开窗
14
续表
序号 名 称 图 例 说 明
1.窗的名称代号用C表示 2.立面图中的斜线表示窗的开启 方向,实线为外开,虚线为内开;开启方 34 单层内开 平开窗 向线交角的 一 侧为安装合叶一侧,一般 设计图中可不表示 3.图例中剖面图左为外、右为内, 平面图下为外、上为内 一 4.平面图和剖面图上的虚线仅说明 开关方式,在设计图中不需表示 35 双层内外开 平开窗 5.窗的立面形式应按实际情况绘制 6.小比例绘图时平、剖面的窗线可 用单粗实线表示 1.窗的名称代号用C表示 2.图例中剖面图左为外、右为内, 平面图下为外、上为内 3.窗的立面形式应按实际情况绘制 4.小比例绘图时平、剖面的窗线可 用单粗实线表示
4.3.3 绘制平面图的有关规定
（1）比例 建筑平面图用１∶50、１∶100、1∶200的比例绘制，实际工程中常 用１∶100的比例绘制。 （2）图例
建筑平面图由于比例小，各层平面图中的卫生间、楼梯间、门窗等投影难以 详尽表示，便采用“国标”规定的图例来表达，而相应的详尽情况则另用较大比 例的详图来表达。
同单扇门说明中的1、2、6
13
序号
名称图Fra bibliotek例说
明
29
单层固定窗
1.窗的名称代号用C表示 2.立面图中的斜线表示窗的开启 方向,实线为外开,虚线为内开; 开启方 向线交角的一 侧为安装合叶一侧,一般 设计图中 可不表示 3.图例中剖面图左为外、右为内, 平面图下为外、上为内 一 4.平面图和剖面图上的虚线仅说明 开关方式,在设计图中 不需表示 5.窗的立面形式应按实际情况绘制 6.小比例绘图时平、剖面的窗线可
4.3 建 筑 平 面 图
1
4.3.1平面图的形成、名称、及图示方法

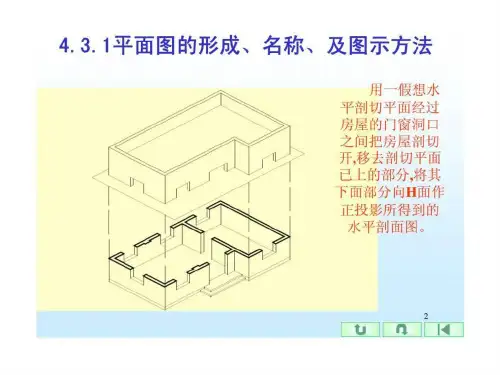

用一假想水 平剖切平面经过 房屋的门窗洞口 之间把房屋剖切 开,移去剖切平面 已上的部分,将其 下面部分向H面 作正投影所得到 的水平剖面图。
