XXXXCAD中文版建筑制图教程第6章

  • 格式：ppt
  • 大小：434.50 KB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

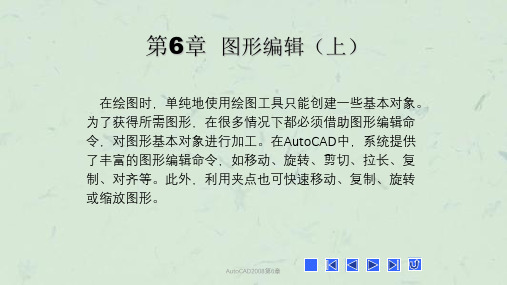

AutoCAD2008第6章课件

AutoCAD2008第6章课件
AutoCAD2008第6章
各种图 形偏移 复制效
果
AutoCAD2008第6章
偏移复 制对象 效果
6.3 对象的拉伸、拉长、延伸、 修剪与缩放
6.3.1 拉伸对象
使用“拉伸”命令（STRETCH）可以拉伸、缩短和移动对象。 在拉伸对象时，首先要为拉伸对象指定一个基点，然后再指 定一个位移点。使用该命令的关键是：必须使用交叉窗口选 择要拉伸的对象。
6.3.3 延伸对象
使用“延伸”命令（EXTEND）可以将直线、圆弧、椭圆弧、 非闭合多段线和射线延伸到一个边界对象，使其与边界对 象相交。
AutoCAD2008第6章
延伸多个对象效果
执行EXTEND命令后，其中部分选项功能如下： ❖ 栏选（F）/窗交（C）：使用栏选或窗交方式选择对象时， 可以快速地一次延伸多个对象。 ❖ 投影（P）：可以指定延伸对象时使用的投影方法（无投 影，到XY平面投影，以及沿当前视图方向的投影）。
使用STRETCH命令时应注意以下两点： ❖ 只能拉伸由直线、圆弧和椭圆弧、二维填充曲面、多段 线等命令绘制的带有端点的图形对象。
AutoCAD2008第6章
❖ 对于没有端点的图形对象，如图块、文本、圆、椭圆、 属性等，AutoCAD在执行STRETCH命令时，将根据其特征 点是否包含在选择窗口内而决定是否进行移动操作。若特 征点在选择窗口内，则移动对象，否则不移动对象。
B A B’ A’
两点对 齐
齐
对齐的三 种方式
AutoCAD2008第6章
6.2 对象复制与偏移复制
对象的复制主要是指已有部分图形，然后使用COPY和 OFFSET命令生成一个或多个相同（相似）的图形。
6.2.1 复制对象
使用“复制”命令（COPY）可以复 制二维或三维对象，可将一个或 多个对象复制到指定位置，也可 以将一个对象进行多次复制。要 执行COPY命令，可以单击“修改”工 具栏中的“复制”工具或直接在命令 行中输入CO或CP。

AutoCAD 中文版的案例教程第6章94页PPT

AutoCAD 中文版的案例教程第6章94页PPT
3. 折断标志：控制折断标注的间距宽度。 4. 弧长符号：控制弧长标注中圆弧符号的显
示位置。
6.1.3控制尺寸线、尺寸界线和尺寸箭头
4. 半径折弯标注：确定折弯半径标注中，尺 寸线的横向线段的角度。如图6-11
6.1.3控制尺寸线、尺寸界线和尺寸箭头
3、“文字标注”选项卡标注文字的比例要和 图形向配，所以对文字的设置是经常用到 的，如图6-12
AutoCAD 2019中文版案例教程
©2003. 苏玉雄
1-1
第 6 章 尺寸标注
©2003. 苏玉雄
1-2
本章学习目标
6.1
定义和修改标注样式
6.2
长度型尺寸标注
6.3
角度型尺寸标注
6.4
半径和直径型尺寸标注
6.5
尺寸和形位公差标注
6.6
快速标注
第 6 章 尺寸标注
6.1 定义和修改标注样式
1、“线”选项卡：线选项卡 中主要包含了对尺寸线和 尺寸界线的设置。如图6-4
6.1.3控制尺寸线、尺寸界线和尺寸箭头
1. 尺寸线
颜色、线型、线宽：分别对尺寸线的颜色、线型、线宽进行设置。 超出标记：指定当箭头使用倾斜、建筑标记、积分和无标记时尺寸
线超过尺寸界线的距离。 基线间距：设置基线标注的尺寸线之间的距离。输入距离。 隐藏：不显示尺寸线。“尺寸线 1”隐藏第一条尺寸线，“尺寸线
©2003. 苏玉雄
1-4
6.1定义和修改标注样式
标注样式和文字样式、表格样式一样，是 进行尺寸标注的基础。它是标注设置的命名集 合，可用来控制标注的外观，如箭头样式、文 字位置和尺寸公差等。用户可以创建标注样式 ，以快速指定标注的格式，并确保标注符合行 业或项目标准。

建筑CAD 第2版 第六章 图块、外部参照、设计中心

建筑CAD 第2版 第六章 图块、外部参照、设计中心

预设（P）：在插入包含有默认属性值的块对象时，控制是否将属性设置为预设值； 锁定位置（K）：在插入块对象时，控制是否锁定属性值的位置； 多行（U）：在插入块对象时，控制是否创建多行文字属性；
属性是图块的附属物，它必须依赖于图块而存在，没有图块就没有属性。因此，虽 然此命令可以用来定义块的属性，但定义好后必须将此属性与相应的图块关联起来，才 算是完成了属性块定义的整个过程。
目 录
CONTENTS
1
图块的创建、插入与编辑
2
外部参照和设计中心
随便用 CAD打开一张建筑设备图纸，你可能会发现这些设备图明明包含了很多单
个图形对象，但是单击它时，却又是一个整体?没错，这就是图块！图块就是将多个实
体组合成一个整体，并将这个整体命名保存，在以后的图形编辑中这个整体就会被视为 一个实体。
所谓内部块，是指只能在定义图块的 CAD 文件中调用，而不能在其它文件中调用 的块。一个图块包括可见的实体线、圆弧、圆、以及可见或不可见的属性数据。
01
命令提示区：BLOCK（快捷键B）
02
功能区：插入 块定义
03
“绘图”工具栏：
激活命令后，将弹出“块定义” 选项卡。该选项卡包含名称、基点、 对象 、方式 4个部分。 名称：此框用于输入图块名称，点击
无论是内部块还是外部块，我们都可以通过“插入块”的方式进行调用。图块能帮 我们更好的组织工作，快速创建与修改图形，减少图形文件的大小。在使用图块时，可 以事先创建一个自己经常使用的符号库，然后以图块的形式插入符号，而不是从空白开 始重画该符号。
01
命令提示区：INSERT（快捷键I）
02
功能区：插入 块
击
，选择要插入的外部图块

CAD教程第6章

CAD教程第6章
第6章 绘制复杂二维图形
本章内容
6.1 绘制与编辑多线 6.2 绘制与编辑多段线 6.3 绘制与编辑样条曲线 6.4 创建与编辑面域 6.5 创建与编辑图案填充 6.6 填充卧室地板 6.7 绘制装饰窗格
6.8 绘制鼓风机平面图 6.9 绘制信号灯平面图 高手私房菜
6.1 绘制与编辑多线
6.1.1 绘制多线 6.1.2 设置多线 6.1.3 编辑多线
6.3.2 绘制样条曲线
下面通过具体实例来讲解画样条曲线的步骤。
6.3.3 所示。
6.4 创建与编辑面域
6.4.1 创建面域 6.4.2 面域操作 6.4.3 从面域中获取文本数据
6.4.1 创建面域
面域的边界由端点相连的曲线组成，曲线上 的每个端点仅连接两条边。
6.4.2 面域操作
通过【并集】、【差集】或【交集】等布尔 运算可以对面域进行修改。
6.4.3 从面域中获取文本数据
可以计算和显示点序列的面积和周长。也可 以获取几种任意类型对象的面积、周长和质 量特性。
6.5 创建与编辑图案填充
6.5.1 创建图案填充面板 6.5.2 编辑图案填充
6.5.1 创建图案填充面板
6.1.1 绘制多线
下面通过具体实例来讲解画多线的步骤。
6.1.2设置多线
设置多线是通过【多线样式】对话框来设定 的。
6.1.3 编辑多线
编辑多线是通过【多线编辑工具】对话框来 设定的。
6.2 绘制与编辑多段线
6.2.1 绘制多段线 6.2.2 编辑多段线
6.2.1 绘制多段线
下面通过具体实例来讲解画多段线的步骤。
创建图案填充面板的具体操作如下所示。
6.5.2 编辑图案填充
本实例通过将地板砖填充图案改为水泥混凝 土填充来讲解图案填充编辑的应用，在建筑 绘图中经常用到这两种图案填充。

XXXXCAD中文版建筑制图教程第6章

XXXXCAD中文版建筑制图教程第6章

命令：ATTDEF 或简写 ATT。
2020/12/23
6
§6.1.4 编辑块属性
若属性已被创建成为块，则可用EATTEDIT命令来 编辑属性值及属性的其他特性 。
命令启动方法如下。 功能区：单击【常用】选项卡【块】面板上的 按钮。 功能区：单击【插入】选项卡【属性】面板上的 按钮。 命令：EATTEDIT。
每天都是美好的一天，新的一天开启 。20.12. 2320.1 2.2300:1500:15 :4900:1 5:49De c-20
相信命运，让自己成长，慢慢的长大 。2020 年12月2 3日星 期三12 时15分4 9秒We dnesday , December 23, 2020
爱情，亲情，友情，让人无法割舍。2 0.12.23 2020年 12月23 日星期 三12时 15分49 秒20.1 2.23
§6.1.3 创建及使用块属性
无论块在AutoCAD中，可以使块附带属性，属性类
似于商品的标签，包含了图块所不能表达的一些文字信息，
存储在属性中的信息一般称为属性值。当用BLOCK命令
创建块时，将已定义属性与图形一起生成块，这样块中就
包含属性。当然，也能仅将属性本身创建成一个块。
属性有助于快速产生关于设计项目的信息报表，或者
2020/12/23
11
THE E E END
2020/12/23
12
树立质量法制观念、提高全员质量意 识。20. 12.2320 .12.23 Wednes day , December 23, 2020
人生得意须尽欢，莫使金樽空对月。0 0:15:49 00:15:4 900:15 12/23/2 020 12:15:49 AM

Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图

Auto_CAD全套建筑图纸设计教程 6 绘制建筑剖面图

首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
在CAD 的绘制中，也可只设定线型，不设定线宽，只需根据不同 层设置不同线色即可，以满足不同比例的出图需要。在第九章的图 形输出中将有详细地介绍，读者若想知道如何省略设定线型这一步 骤，可先跳到第九章查阅相关的打印出图。 u 建筑内外部大小 建筑的内外部的大小，是按照标准的柱距或开间模数的倍数来 进行的。在第四章的随堂讲解中已有详细地介绍建筑模数的分类及 应用。这里就不再赘述。 u 图例 由于建筑剖面图采用较小的比例绘制，所以剖面图中的门窗等 建筑构件应采用国家标准《建筑制图标准》中的图例来表示。为了 清楚地表达建筑各部分的材料和构造层次，当剖面图的比例小于1： 50 时，则不画出具体材料图例，而用简化的图例表示其构配件断面 的材料。当剖面图的比例大于1：50时，应在被剖切到的构配件断面 上标出其材料图例。
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
进行房屋竖向空间的组合，研究建筑内间空间的使用 建筑剖面空间的组合，主要是由建筑物中各类房间的高度 和剖面形状、房屋的使用要求和结构布置特点因素决定的。在 进行建筑空间组合时，应根据使用性质和使用特点将各房间进 行合理的垂直分区，做到分区明确、使用方便、流线清晰、合 理地利用空间。同时也应注意结构合理、设备管线集中的设计 原则。 除了以上几个方面，在进行建筑剖面设计时，还要考虑解 决天然采光、自然通风、保温、隔热、屋面排水及选择建筑构 造方案等；此外还要选择并体现主体结构与围护结构的方案。 u
AutoCAD全套建筑图纸设计教程
第6章
绘制建筑剖面图
首页 向上 向下 未页 返回
AutoCAD全套建筑图纸设计教程
基础知识： 掌握剖面图的设计内容、设计深度 掌握CAD常用绘图命令 掌握CAD常用编辑命令 技能展示： 建筑剖面图在整个建筑设计中的作用 建筑构件——楼梯的设计与使用

经典：AutoCad2009中文版教程第6章

创建新的标注样式应首先理解“新建标注样式”对话框中各选项的含义。
6.3.1 “新建标注样式”对话框
6. “换算单位”选项卡
显示“换算单位”选项卡的“新建 标注样式”对话框，主要用来设置换算 尺寸单位的格式和精度、设置尺寸数字 的前缀和后缀。
其中各操作项与“主单位”选项卡 的同类项基本相同。
第1章 绘图的基础知识
除预览区外，该选项卡中有“文字 外观”、“文字位置”、“文字对 齐”3个区 。
第1章 绘图的基础知识
节目录
AutoCAD2009中文版应用教程
6.3 创建新的标注样式
创建新的标注样式应首先理解“新建标注样. “调整”选项卡
显示“调整”选项卡的“新建标注 样式”对话框，主要用来调整尺寸4要 素之间的相对位置。
节目录
AutoCAD2009中文版应用教程
6.3 创建新的标注样式
创建新的标注样式应首先理解“新建标注样式”对话框中各选项的含义。
6.3.1 “新建标注样式”对话框
7. “公差”选项卡
显示“公差”选项卡的“新建标注 样式”对话框，用来控制尺寸公差标注 形式、公差值大小及公差数字的高度及 位置。
主要用于机械图 。
除预览区外，该选项卡中有“调整 选项”、“文字位置”、“标注特征比 例”和“优化”4个区 。
第1章 绘图的基础知识
节目录
AutoCAD2009中文版应用教程
6.3 创建新的标注样式
创建新的标注样式应首先理解“新建标注样式”对话框中各选项的含义。
6.3.1 “新建标注样式”对话框
5. “主单位”选项卡
6.1 尺寸标注基础
工程图中尺寸4要素： 尺寸界线、尺寸线、尺寸起止符号、尺寸数字。
在AutoCAD标注尺寸很容 易，可通过选取该线段的两个 端点，即尺寸界线的第“1”起 点和第“2 ”起点，然后再指 定决定尺寸线位置的第“3”点， 即可完成标注。

《AutoCAD操作教程》课件第6章

【右】：在由用户给出的点指定的基线上右对正文字。 【左上】：在指定为文字顶点的点上左对正文字。 【中上】：以指定为文字顶点的点居中对正文字。 【右上】：以指定为文字顶点的点右对正文字。 【左中】：在指定为文字中间点的点上靠左对正文字。 【正中】：在文字的中央水平和垂直居中对正文字。 【右中】：以指定为文字的中间点的点右对正文字。 【左下】：以指定为基线的点左对正文字。 【中下】：以指定为基线的点居中对正文字。 【右下】：以指定为基线的点靠右对正文字。
调用【单行文字】命令的方式有以下几种： (1) 在二维草图与注释工作空间下选择【常用】→【多行 文字】→【单行文字】菜单命令； (2) 输入命令：Text或Dtext；
(3) 在经典工作空间下选择【绘图】→【文字】→【单行 文字】菜单命令；
(4) 调用文字工具栏，单击单行文字 图标。 启动【单行文字】命令后，命令行提示如下： 命令：_dtext 当前文字样式：【Standard】 文字高度：2.5000 注释性： 否指定文字的起点或 [对正(J)/样式(S)]：
图6-8 AutoCAD文本窗口
3. 设置对正方式 当系统提示【指定文字的起点或 [对正(J)/样式(S)]：】的 时候，输入J，可以设置文字的排列方式。此时命令行显示如 下提示信息。 输入选项 [对齐(A)/布满(F)/居中(C)/中间(M)/右对齐(R)/左上(TL)/中 上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中 下(BC)/右下(BR)]： 在 AutoCAD 2010 中，系统为文字提供了多种对正方式， 如图6-9所示。
图6-2 【新建文字样式】对话框
单击【确定】按钮后，返回【文字样式】对话框，左边的 样式列表中出现【图形说明】的文字样式，此时可以对【图形 说明】样式进行一系列的设置，如【字体】、【高度】等等， 如图6-3所示，单击【置为当前】按钮，使该文字样式成为当 前样式，然后单击【应用】按钮，单击【关闭】按钮，保存样 式设置。

CAD基讲义本教程第06章


图6-3 箱盖
图6-4 蜗轮
-
图 6
5 蜗 杆
-
图 6
6
透 盖
-
图 6
7 盖
在绘制零件图时，需要注意以下问题。
① 尺寸标注
由于装配图中的尺寸标注要求与零件 图不同，因此，如果只是为了拼绘装配图， 则可以只绘制出图形，而不必标注尺寸， 如图6-8～图6-23所示；如果既要求绘制出 装配图，又要求绘制出零件图，则可以先 把完整的零件图绘制出并存盘，然后再将 尺寸层关闭，进而创建用于拼绘装配图的 图块，如图6-24和图6-25所示。
图6-2 蜗轮减速器装配图
6.3.1 直接绘制装配图
对于一些比较简单的装配图，可以直接利用 AutoCAD的二维绘图及编辑命令，按照手工绘 制装配图的绘图步骤将其绘制出来，与零件图的 绘制方法一模一样。在绘制过程中，要充分利用 “对象捕捉”及“正交”等绘图辅助工具以提高 绘图的准确性，并通过对象追踪和构造线 XLINE来保证视图之间的投影关系。这种绘制 方法不适于绘制如图6-2所示的复杂的图形。因 此，这种方法在绘制装配图时很少用到。
精品
CAD基本教程第06章
6.1 装配图分析 6.2 装配图的一般绘制过程 6.3 装配图的绘制方法及绘图实例
6.1 装配图分析
装配图是表达机器或部件的图样， 是安装、调试、操作和检修机器或部件 的重要技术文件，装配图主要表示机器 或部件的结构形状、装配关系、工作原 理和技术要求。
6.1.1 装配图的内容
③ 螺纹的绘制
如果零件图中有内螺纹或外螺纹，则拼绘装配图 时还要加入对螺纹连接部分的处理。由于国标对 螺纹连接的规定画法与单个螺纹画法不同，表示 螺纹大、小径的粗、细线均将发生变化，剖面线 也要重绘。因此，为了绘图简便，零件图中的内 螺纹及相关剖面线可暂不绘制，待拼绘成装配图 后，在按螺纹连接的规定画法将其补画出来即可。

精品课件-中文版AutoCAD2008精编基础-第6章

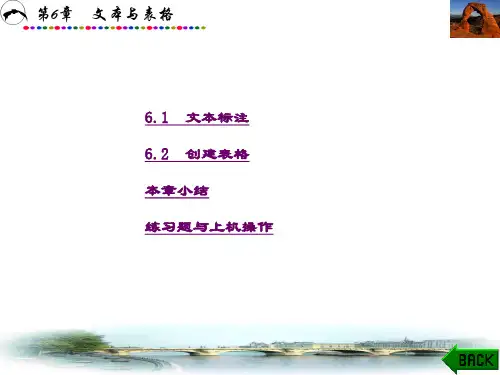

第6章 文本与表格
(a)
(b)
图6-4 文字下拉菜单与工具栏
第6章 文本与表格
1. 单行文字输入 命令调用方式 命令：text或dtext 菜单：“绘图”→“文字”→“单行文字” 工具栏：“文字”→“单行文字图标” 操作过程实例 【例6-1】 输入如下所示的标注文字：
第6章 文本与表格
具体操作如下：
单击“文字”工具栏中的“单行文字图标
”，命令行
提示如下：
命令：_dtext
当前文字样式：“Standard”文字高度：2.5000 注释性：
否
指定文字的起点或[对正(J)/样式(S)]：(用鼠标在绘图区点
击位置)
指定高度<2.5000>：[回车]
指定文字的旋转角度<0>：[回车]
在绘图区指定的位置输入：学习计算机辅助绘图[回车]
第6章 文本与表格 图6-6 文字的对齐方式示意图
第6章 文本与表格
各选项功能描述如下： ① 对齐(A)：在文字书写的基线上，指定被标注文本行的始 点与终点的位置，文本将被限制在指定的位置范围内，文本字符 的大小和角度由系统自动计算完成，但高和宽的比例不变。 ② 调整(F)：指定被标注文本行的始点与终点的位置，与对 齐(A)不同的是需指定文本中字符的高度，文本将在指定高度下 添满两点之间。 ③ 其余各选项均与图6-6所示位置对应。
第6章 文本与表格 (3) 样式(S)：显示图形中所有设置的文本样式及关联的字
体文件、字体高度及其他参数。在命令行出现提示“指定文字的 起点或[对正(J)/样式(S)]：”时，键入s后，回车。
命令行继续提示： 输入样式名称或[?] <当前>：(可直接输入文字样式名称或 输入? 后回车) 输入要列出的文字样式<*>：(可直接输入要列出的文字样式 名后回车或直接回车) 如果直接回车，系统自动打开文本窗口，列出图形中包含的 所有文字样式及当前文字样式、关联的字体文件、字体高度及其 他参数，如图6-7所示。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用图块对于绘图有诸进行 文字说明。
2020年12月17日
AutoCAD 2010中文版建筑制图基础教程
3
§6.1.1 创建图块
使用BLOCK命令可以将图形的一部分或整个图形创 建成图块，可以给图块命名，并且可以定义插入基点 。
11
命令启动方法如下。 功能区：单击【常用】选项卡【块】面板上的 按钮。 功能区：单击【插入】选项卡【块】面板上的 按钮。 命令：INSERT 或简写 I。
2020年12月17日
AutoCAD 2010中文版建筑制图基础教程
5
§6.1.3 创建及使用块属性
无论块在AutoCAD中，可以使块附带属性，属性类 似于商品的标签，包含了图块所不能表达的一些文字信息， 存储在属性中的信息一般称为属性值。当用BLOCK命令 创建块时，将已定义属性与图形一起生成块，这样块中就 包含属性。当然，也能仅将属性本身创建成一个块。
功能区：单击【插入】选项卡【属性】面板上的 按钮。 命令：ATTDEF 或简写 ATT。
2020年12月17日
AutoCAD 2010中文版建筑制图基础教程
6
§6.1.4 编辑块属性
若属性已被创建成为块，则可用EATTEDIT命令来 编辑属性值及属性的其他特性 。
命令启动方法如下。 功能区：单击【常用】选项卡【块】面板上的 按钮。 功能区：单击【插入】选项卡【属性】面板上的 按钮。 命令：EATTEDIT。
属性有助于快速产生关于设计项目的信息报表，或者
作为一些符号块的可变文字对象。其次，属性也常用来预
定义文本位置、内容或提供文本缺省值等，例如把标题栏
中的一些文字项目定制成属性对象，就能方便地填写或修 改。
命令启动方法如下。
功能区：单击【常用】选项卡【块】面板底部的 按钮， 在打开的下拉列表中单击 按钮。
这些新功能为控制表示块的大小和形状，提供了更为 简便的方法。
2020年12月17日
AutoCAD 2010中文版建筑制图基础教程
8
§6.3 使用参数与动作创建动态块
2020年12月17日
AutoCAD 2010中文版建筑制图基础教程
9
§6.4 使用查询表创建动态块
2020年12月17日
AutoCAD 2010中文版建筑制图基础教程
2020年12月17日
AutoCAD 2010中文版建筑制图基础教程
7
§6.2 动态块
AutoCAD 2010大大加强了动态块的功能，可方便地 创建和调用动态块，其优势如下。 在动态块的编辑过程中可以使用几何约束和标注约束 （尺寸约束）。 动态块编辑器中增强了动态参数管理和块属性表格。 块编辑器中，可直接测试块属性的效果而不需要退出块 外部。
命令启动方法如下。 功能区：单击【常用】选项卡【块】面板上的 按钮。 功能区：单击【插入】选项卡【块】面板上的 按钮。 命令：BLOCK 或简写 B。
2020年12月17日
AutoCAD 2010中文版建筑制图基础教程
4
§6.1.2 插入图块
无论块或被插入的图形多么复杂，AutoCAD将它们 作为一个单独的对象 。
10
§6.5 动态块的创建的主要步骤
动态块的创建主要可以分为以下7个主要步骤。 1. 在创建动态块之前规划动态块的内容。 2. 绘制几何图形 。 3. 了解块元素如何共同作用 。 4. 添加参数。 5. 添加动作。 6. 定义动态块参照的操作方式。 7. 测试块。
2020年12月17日
AutoCAD 2010中文版建筑制图基础教程
XXXXCAD中文版建筑制图教 程第6章
AutoCAD 2010中文版建筑制图基
2020年12月17日
础教程
1
第6章 图块与动态块
2020年12月17日
AutoCAD 2010中文版建筑制图基础教程
2
§6.1 创建及插入图块
图块是一个或多个连接的对象，可以将图块看作对象 的集合，类似于其他图形软件中的群组，组成图块的对象 可位于不同的图层上，并且可具有不同的特性，如线型、 颜色等。在建筑图中有许多反复使用的图形，如门、窗、 楼梯和家具等，若事先将这些对象创建成块，那么使用时 只需插入块即可。
