设备技术参数-柳工CLG855N装载机

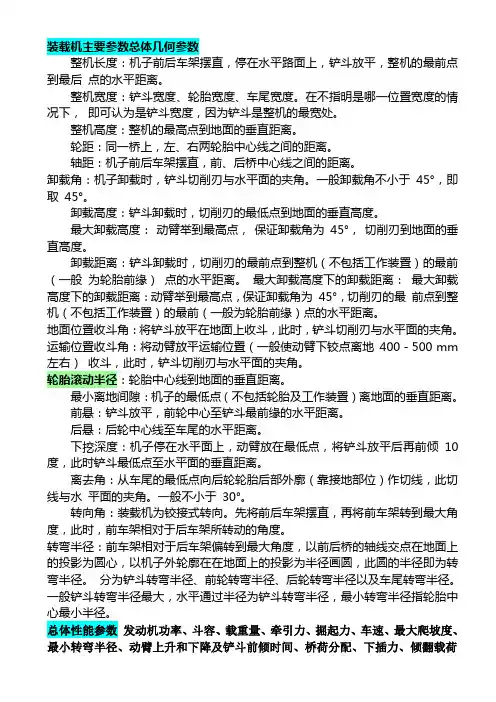

装载机主要参数总体几何参数整机长度：机子前后车架摆直，停在水平路面上，铲斗放平，整机的最前点到最后点的水平距离。

整机宽度：铲斗宽度、轮胎宽度、车尾宽度。

在不指明是哪一位置宽度的情况下，即可认为是铲斗宽度，因为铲斗是整机的最宽处。

整机高度：整机的最高点到地面的垂直距离。

轮距：同一桥上，左、右两轮胎中心线之间的距离。

轴距：机子前后车架摆直，前、后桥中心线之间的距离。

卸载角：机子卸载时，铲斗切削刃与水平面的夹角。

一般卸载角不小于45°，即取45°。

卸载高度：铲斗卸载时，切削刃的最低点到地面的垂直高度。

最大卸载高度：动臂举到最高点，保证卸载角为45°，切削刃到地面的垂直高度。

卸载距离：铲斗卸载时，切削刃的最前点到整机（不包括工作装置）的最前（一般为轮胎前缘）点的水平距离。

最大卸载高度下的卸载距离：最大卸载高度下的卸载距离：动臂举到最高点，保证卸载角为45°，切削刃的最前点到整机（不包括工作装置）的最前（一般为轮胎前缘）点的水平距离。

地面位置收斗角：将铲斗放平在地面上收斗，此时，铲斗切削刃与水平面的夹角。

运输位置收斗角：将动臂放平运输位置（一般使动臂下铰点离地400－500 mm 左右）收斗，此时，铲斗切削刃与水平面的夹角。

轮胎滚动半径：轮胎中心线到地面的垂直距离。

最小离地间隙：机子的最低点（不包括轮胎及工作装置）离地面的垂直距离。

前悬：铲斗放平，前轮中心至铲斗最前缘的水平距离。

后悬：后轮中心线至车尾的水平距离。

下挖深度：机子停在水平面上，动臂放在最低点，将铲斗放平后再前倾10度，此时铲斗最低点至水平面的垂直距离。

离去角：从车尾的最低点向后轮轮胎后部外廓（靠接地部位）作切线，此切线与水平面的夹角。

一般不小于30°。

转向角：装载机为铰接式转向。

先将前后车架摆直，再将前车架转到最大角度，此时，前车架相对于后车架所转动的角度。

转弯半径：前车架相对于后车架偏转到最大角度，以前后桥的轴线交点在地面上的投影为圆心，以机子外轮廓在在地面上的投影为半径画圆，此圆的半径即为转弯半径。

柳工855N与竞争对手同类产品对比介绍一、柳工855N与龙工855B产品对比介绍二、柳工855N与临工953L产品对比介绍三、柳工855N与厦工953产品对比介绍11、性能对比（1）参数对比掘起力都与龙工855B相当；满载时的牵引力大于龙工855B，掘起能力更强；工作效率（三项和）、运输效率（车速）都比龙工855B更优异，是一款全工况的高性能产品，在中轻载工况和跨工况作业方面表现卓越。

23（2）牵引力2、可靠性、安全性比较（1）油量观测LG855B 牵引力较小，在进行原生土作业和平整场地等重工况明显不足。

柳工855NLG855B■增加液油箱油位传感器，可以简单方便的了解液压油的油位变化。

■LG855B 左右油箱都是通过高低油位窗口观察油量，观察口较小，数值不直观。

。

（2）铲斗耐磨性（3）座椅与后玻璃距离舒适宽敞45（4）驾驶室外观（5）仪表盘■采用全玻璃驾驶室，视野更开阔，新型加大驾驶室，室内空间提高35%，驾驶室密封性好，司机耳边噪音小。

■驾驶室前玻璃弧形，下雨时雨刮刮不到两侧，阻碍驾驶员视野；驾驶室玻璃无胶条柳工855NLG855B■使用老式仪表盘，表面仪表多且杂乱，观察数据较复杂，客户反映没有拉手刹的指示灯且仪表盘的螺丝容易松动。

■新型电子仪表盘，电子监控、报警系统，监控准确、及时。

（6）传动轴（7）吊耳柳工855NLG855B■大模数转动轴，抗扭系数提高20%，耐疲劳，大直径前后传动轴具备超强的抗扭能力，重负荷情况下不易变形。

■分体式前传动，动能在传输过程中经过一次转换造成部分损失，且传动轴上方管路多且杂乱，易造成互相摩擦导致磨损。

柳工855N LG855B■吊耳焊接在前车架上，吊装时有效保护前车架整体结构的稳定。

■直接在前车架上打孔，吊装时由于受重力车体不易固定且前车架存在变形的隐患。

63、性能、设计和操作舒适性比较（1）驾驶室座椅（2）点火开关柳工855N LG855B柳工855N LG855B■专业品牌豪华桌椅，左右配有扶手，有效减少驾驶员作业疲劳，凸显品牌价值和人性化关怀。

主要参数标准斗容 3.0m³发动机功率160kw工作质量16300±200kg基本参数操作质量16300±200kg额定功率/转速160kW/2200rpm 斗容范围 3.0~4.0m³额定载荷5000最大牵引力150 KN最大掘起力150 KN转向角度35°后桥摆动角度11°提升时间≤6.5s三项合时间≤11.5s爬坡能力28°轮胎规格23.5-25PR16最小转弯半径（铲斗外侧）6750mm最小转弯半径（轮胎外侧）5650mm整机长度7700mm整机宽度3000mm整机高度3415mm普通卸载高度3100mm卸载矩离1230加长卸载高度——运输位置收斗角50°行车速度（档位Ⅰ）前进km/h 11.5行车速度（档位Ⅰ）后退km/h 16行车速度（档位Ⅱ）前进km/h 38可选件名称可选件参数备注加大斗 4.0m³用于铲装干煤等松散物料加长臂——发动机潍柴WD6157G3-36 功率162kw简单介绍：标准斗容3.0m³，发动机功率160kw，工作质量16300±200kg产品概述：灵活高效、起点高；针对松散物料用户设计，满足更多用户需求。

★采用高稳定性的柳工自制变速箱和驱动桥，传动高效耐用；★采用全液压流量放大转向系统及软轴操纵控制工作液压系统，灵活、轻便、快捷；★超大空间全景视野驾驶室，防尘、隔音、隔热、减震、防紫外线辐射，内置防落物装置；可选配无氟冷暖空调及音响；德国专业技术制造，弹簧减振，压模成型的优质沙发座椅；液晶显示仪表，豪华美观；★整机车架结构紧凑、转弯半径小；采用大斜角型配重，有效避免尾部碰撞的可能性；各销轴防尘密封保护，有效减少维护和使用成本；★全面的散热系统：液压油散热器、变速箱与变矩器散热器、水箱散热器，良好的散热效果提高部件的工作效率和使用寿命，对于高温高热施工环境下的整机稳定性能更加稳定；★加大卸载高度、加长卸载距离、加大收斗角；★三项合时间短，卸料迅速快捷；★出类拔萃的单摇臂Z型连杆结构，灵活、耐冲击；各部位加强的铲斗，采用优质高刚性材料，坚固耐磨；★采用电熄火方式，更加方便快捷；。

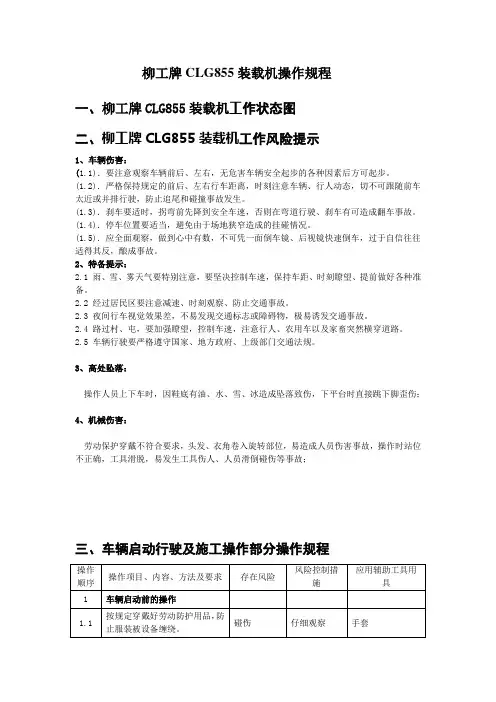

柳工牌CLG855装载机操作规程
一、柳工牌CLG855装载机工作状态图
二、柳工牌CLG855装载机工作风险提示
1、车辆伤害：
(1.1)．要注意观察车辆前后、左右，无危害车辆安全起步的各种因素后方可起步。

(1.2)．严格保持规定的前后、左右行车距离，时刻注意车辆、行人动态，切不可跟随前车太近或并排行驶，防止追尾和碰撞事故发生。

(1.3)．刹车要适时，拐弯前先降到安全车速，否则在弯道行驶、刹车有可造成翻车事故。

(1.4)．停车位置要适当，避免由于场地狭窄造成的挂碰情况。

(1.5)．应全面观察，做到心中有数，不可凭一面倒车镜、后视镜快速倒车，过于自信往往适得其反，酿成事故。

2、特备提示：
2.1 雨、雪、雾天气要特别注意，要坚决控制车速，保持车距、时刻瞭望、提前做好各种准备。

2.2 经过居民区要注意减速、时刻观察、防止交通事故。

2.3 夜间行车视觉效果差，不易发现交通标志或障碍物，极易诱发交通事故。

2.4 路过村、屯，要加强瞭望，控制车速，注意行人、农用车以及家畜突然横穿道路。

2.5 车辆行驶要严格遵守国家、地方政府、上级部门交通法规。

3、高处坠落：
操作人员上下车时，因鞋底有油、水、雪、冰造成坠落致伤，下平台时直接跳下脚歪伤；
4、机械伤害：
劳动保护穿戴不符合要求，头发、衣角卷入旋转部位，易造成人员伤害事故，操作时站位不正确，工具滑脱，易发生工具伤人、人员滑倒碰伤等事故；
三、车辆启动行驶及施工操作部分操作规程
应急处置程序：
(1)车辆发生交通事故，第一发现人员应立即停运致害设备，现场视伤势情况对受伤人员进行紧急包扎处理。

如伤势严重，应立即拨打120求救。

柳工855N与竞争对手同类产品对比介绍一、柳工855N与龙工855B产品对比介绍二、柳工855N与临工953L产品对比介绍三、柳工855N与厦工953产品对比介绍11、性能对比（1）参数对比掘起力都与龙工855B相当；满载时的牵引力大于龙工855B，掘起能力更强；工作效率（三项和）、运输效率（车速）都比龙工855B更优异，是一款全工况的高性能产品，在中轻载工况和跨工况作业方面表现卓越。

23（2）牵引力2、可靠性、安全性比较（1）油量观测LG855B 牵引力较小，在进行原生土作业和平整场地等重工况明显不足。

柳工855NLG855B■增加液油箱油位传感器，可以简单方便的了解液压油的油位变化。

■LG855B 左右油箱都是通过高低油位窗口观察油量，观察口较小，数值不直观。

。

（2）铲斗耐磨性（3）座椅与后玻璃距离舒适宽敞45（4）驾驶室外观（5）仪表盘■采用全玻璃驾驶室，视野更开阔，新型加大驾驶室，室内空间提高35%，驾驶室密封性好，司机耳边噪音小。

■驾驶室前玻璃弧形，下雨时雨刮刮不到两侧，阻碍驾驶员视野；驾驶室玻璃无胶条柳工855NLG855B■使用老式仪表盘，表面仪表多且杂乱，观察数据较复杂，客户反映没有拉手刹的指示灯且仪表盘的螺丝容易松动。

■新型电子仪表盘，电子监控、报警系统，监控准确、及时。

（6）传动轴（7）吊耳柳工855NLG855B■大模数转动轴，抗扭系数提高20%，耐疲劳，大直径前后传动轴具备超强的抗扭能力，重负荷情况下不易变形。

■分体式前传动，动能在传输过程中经过一次转换造成部分损失，且传动轴上方管路多且杂乱，易造成互相摩擦导致磨损。

柳工855N LG855B■吊耳焊接在前车架上，吊装时有效保护前车架整体结构的稳定。

■直接在前车架上打孔，吊装时由于受重力车体不易固定且前车架存在变形的隐患。

63、性能、设计和操作舒适性比较（1）驾驶室座椅（2）点火开关柳工855N LG855B柳工855N LG855B■专业品牌豪华桌椅，左右配有扶手，有效减少驾驶员作业疲劳，凸显品牌价值和人性化关怀。

CLG 856轮式装载机操作和维护手册本手册提供了帮助您安全有效地使用该机器的规则和指南,应常备和定期阅读。

如果本手册丢失或弄脏而无法阅读,请从柳工机械股份有限公司或柳工机械股份有限公司的指定经销商处索取一本新的手册。

如果出售本机器,请保证把该手册也转给新用户。

本手册包括安全事项、操作说明,以及润滑和维护保养的注意事项。

其中的内容、规范和图示是以编写本手册时所能获得的资料为依据的。

规范、扭矩、压力、测量和调节方法、图示及其他内容都可能随时修改,这些修改会影响机子的维护修理。

在开始工作前,应获得完整的最新的资料。

有关您的机子或本手册的问题,请与柳工机械股份有限公司联系,以提供最新的内容。

本手册的安全事项部分介绍了在机器操作、日常维护及修理中应注意的安全问题。

大多数与产品操作、维护和修理有关的事故多是由于忽视基本安全规则或保护措施而引起的。

在事故发生前,注意潜在的事故隐患就可避免事故发生。

有关人员必须熟悉潜在的事故隐患,并经过必要的培训,具有一定的技术使用工具排除故障。

不正确的操作、润滑、维护和修理可能是危险的,同时可能引起人员伤亡。

在阅读并理解操作、润滑、维护和修理的内容之前,不能在机子上进行任何操作、润滑、维护和修理。

安全注意事项和警告均列于本手册中和产品上,如果忽视这些警告,可能导致有关人员的伤亡。

柳工机械股份有限公司不可能预测到每一个存在危险的工作环境,因此,本手册中和产品上的警告不可能面面俱到。

如果某一工具、程序、工作方法或操作技术未被柳工机械股份有限公司专门推荐使用,您要注意自己或他人是否安全。

您应能确保您所选择的操作、润滑、维护或修理程序不会使机子损坏或处于不安全状态。

本手册的操作部分介绍了基本的操作技术,并指导操作人员熟悉正确的检查、发动、操作和停机的程序。

因此本手册应放在操作人员身边不断阅读、学习。

本手册的维护保养部分是对机器进行日常维护的指导性内容,是根据维护周期来分类的。

本手册中所列的维护周期是使用工作计时表来确定的。

一、装载机（以下价格均为含税）✧装载机的功用轮式装载机属于铲土运输机械类，是一种用于公路、铁路、建筑、水电、港口和矿山等建设工程的土石方施工机械。

具有作业速度快、效率高、机动性好、操作轻便等优点，对于加快工程建设速度，减轻劳动强度，提高工程质量，降低工程成本都发挥着重要的作用，是现代机械施工中的装备之一。

✧发展历史1966年10月1日，柳工试制成功了中国第1台轮式装载机——Z435装载机，这也是代表了柳工第一代装载机的产品。

1978年后的近20年，柳工逐渐形成了ZL30、ZL40、ZL50等系列的第二代装载机产品，沿用直到今天。

上世纪90年代末至今，柳工成功开发出了代表着第三代装载机产品-G系列装载机。

产品覆盖了几乎所有系列。

装载机分类（根据询价结果装载机销售均价31.84万元，柳工询价结果均价27.78万元。

）✧产品代号：ZL系列例：Z L 5 0 C其中Z L ：轮式装载机的汉语拼音缩写；5 0 ：该产品的额定载荷为5t；C ：产品的系列代号，即C系列；ZL50Ct轮式装载机柳工询价结果最低价22.38万元，最高价37.60万元；经销商售价最低价24.60万元，最高价41.00万元斗容：1.8～5.6m3（请根据物料选择铲斗）额定载重量：5000kg额定功率：162kW工作质量：16500kg最大掘起力（转斗）：167kN最大牵引力：160kN最小转弯半径：铲斗外侧7720mm车轮外侧6750mmCLG系列例：CLG856其中CLG：China Liugong 的英文缩写；8 ：装载机代号；5 ：该产品的额定载荷为5t；6 ：该产品的销售代号；CLG855轮式装载机：柳工询价结果最低16.94万元最高价36.63万元；经销商售价最低24.40万元最高38.99万元；斗容2.7～4.0m3（请根据物料选择铲斗）额定载重量5000kg额定功率162kW工作质量16300±200kg最大掘起力150±5kN最大牵引力150±5kN最小转弯半径：运输位置铲斗外侧6750mm车轮外侧5650mmCLG高排放标准系列：例：CLG856III其中CLG856：同CLG系列；III ：满足TierIII排放标准；另外，柳工装载机是按铲斗装载的额定载荷的大小进行分类的。
