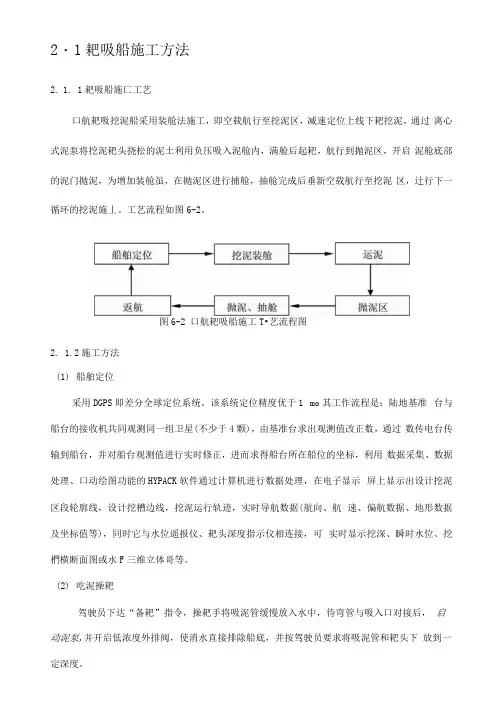

2・1耙吸船施工方法2.1. 1耙吸船施匸工艺口航耙吸挖泥船采用装舱法施工，即空载航行至挖泥区，减速定位上线下耙挖泥，通过离心式泥泵将挖泥耙头挠松的泥土利用负压吸入泥舱内，满舱后起耙，航行到抛泥区，开启泥舱底部的泥门抛泥，为增加装舱虽，在抛泥区进行捕舱，抽舱完成后垂新空载航行至挖泥区，辻行下一循环的挖泥施丄。
工艺流程如图6-2。
图6-2 口航耙吸船施工T•艺流程图2. 1.2施工方法(1)船舶定位采用DGPS即差分全球定位系统。
该系统定位精度优于1 mo其工作流程是：陆地基准台与船台的接收机共同观测同一组卫星(不少于4颗)，由基准台求出观测值改正数，通过数传电台传输到船台，并对船台观测值进行实时修正，进而求得船台所在船位的坐标，利用数据采集、数据处理、口动绘图功能的HYPACK软件通过计算机进行数据处理，在电子显示屏上显示出设计挖泥区段轮廓线，设计挖槽边线，挖泥运行轨迹，实时导航数据(航向、航速、偏航数据、地形数据及坐标值等)，同时它与水位遥报仪、耙头深度指示仪相连接，可实时显示挖深、瞬时水位、挖椚横断面图或水F三维立体哥等。
(2)吃泥操耙驾驶员下达“备耙”指令，操耙手将吸泥管缓慢放入水中，待弯管与吸入口对接后，启动泥泵,并开启低浓度外排阀，使消水直接排除船底，井按驾驶员要求将吸泥管和耙头下放到一定深度。
吃泥船即将到达挖泥位置，驾驶员命令卜•耙时，将耙头卜•放到泥而，同时将泵机提高到正常转速，开始挖泥，当仪表指示浓度升爲时，开启装舱阀，关闭低浓度外排阀开始装舱。
签泥中注意观察真空表、压力表、浓度表、流速表数值，以便随时调整卜耙深度保证挖泥效率。
艺泥船到达终点起耙或掉头时，应将耙头和耙中起到安全的高度，待泥浆浓度降低后开启外排阀关闭装舱阀，排除消水至船舷外，如终止挖泥施匚可关掉泵机，起耙上架。
图6-3 口航耙吸式挖泥船挖泥效果图（3）施工中船舶的操纵耙吸船的螺旋桨均为遥控操纵，拟投入木匸程的船舶是无级变速可变螺矩双桨。
第二章耙吸式挖泥船图2-1 耙吸式挖泥船示意图2.1 耙吸式挖泥船概述一、特征耙吸式挖泥船是自航式的深海或内陆船，如图2-1所示。
耙吸式挖泥船通常配备有泥舱和挖泥设备，可以自行装舱和卸载。
按照设计标准，耙吸式挖泥船装备有：1.带有吸嘴的耙吸管，即耙头，挖泥时用于耙吸海床；2.泥泵，用于耙吸被耙头耙松了的土壤；3.泥舱，可堆存耙吸的泥水混合物；4.溢流系统，用于排出泥舱装舱过程中多余积水；5.位于泥舱内的底门，用于卸载泥水混合物；6.位于甲板上的支架，用于起吊耙吸管；7.波浪补偿器，用来补偿耙头与海床接触时耙头与船体垂直方向的相对运动。
二、应用领域耙吸式挖泥船的应用广泛，在疏浚业被美名为“孺子牛”。
耙吸式挖泥船工作过程中不需要抛锚定位，因而不会给其它船舶的航行造成障碍。
早期耙吸式挖泥船主要用于加深和维护航道。
如今的耙吸式挖泥船还可用于围海造田。
例如，一项在远东的疏浚工程就是先使用耙吸式挖泥船将受污染的土壤挖掘去除，然后完全填埋，并平铺一层砂砾。
与其它疏浚设备相比，在实际施工中，若填埋沙坑的不良土壤区域太大而不能直接排放及提供管道线路排泥时应优先考虑使用耙吸式挖泥船。
耙吸式挖泥船的主要优点：1.船体不在固定位置上工作，故没有抛锚用绳缆，而可以自由移动，这对于海港区域的疏浚是非常重要的；2.耙吸式挖泥船非常适合远海疏浚作业。
可被耙吸的物质主要是淤泥和沙子，黏土有时也可被耙吸上来，但易造成耙头和栅栏（置于耙头内后部）的堵塞。
用耙吸式挖泥船来挖掘岩石在大部分情况下是不经济的，耙头要求非常沉重，而且产量一般很低。
三、历史1895年法国为维护St.Nazaire港而制造出耙吸式挖泥船，这艘挖泥船装有两套耙吸管系统，由带孔的管状物与船体底部相连。
挖掘的物料如淤泥可通过船体底部的洞被离心式蒸汽泵经管道吸入至船舱。
图2-2 1859年法国的耙吸式挖泥船带有泥舱和耙吸管系统的自航式挖泥船--耙吸式挖泥船，起源于stab suction hopper dredger，是荷兰疏浚工业重要发明之一。
第三章绞吸式挖泥船图3-1 目前世界上最大的绞吸式挖泥船“Mashhour”号3.1 概述一、应用领域绞吸式挖泥船被广泛应用于港口、航道疏浚及吹填工程。
绞吸式挖泥船从挖泥到排泥场的距离一般小于耙吸式挖泥船。
使用绞吸式挖泥船的最大优势是能获得准确的挖掘轮廓。
绞吸式挖泥船基本适合挖掘各种类型的土壤，当然这也决定于切削功率的配置。
绞吸式挖泥船类型和尺寸范围很广，绞刀头功率最小可为20KW，最大可达约4000KW。
但挖泥深度一般较有限，最大挖深为25～30 m，最小挖泥深度通常取决于船体（平底船）的吃水深度。
绞吸式挖泥船属静态挖泥船。
至少有两套对挖掘过程非常重要的锚缆系统。
但锚缆却为其它船舶航行带来障碍。
某些大型绞吸式挖泥船为减少被“绊住”的危险而安装了推进器系统；推进器系统可用于帮助绞吸式挖泥船离开挖掘区域，当然也可帮助绞吸式挖泥船从一工作点移动到另一工作点。
小中型绞吸式挖泥船可制造为可拆卸式的。
这种方式较适合由公路到内陆区域而无水路时的运输，如，为公路铺沙层、为建筑工程公司挖掘沙子和砾石等。
安装了波浪补偿器的绞吸式挖泥船可在有波浪的开放水域施工，较之耙吸式挖泥船其局限性是显而易见的。
图3-2 Simon Stevin号自航式绞吸挖泥船图3-3 船体可升降式绞吸挖泥船二、历史绞吸式挖泥船起源于美国。
1884年第一艘绞吸式挖泥船在美国加利福尼亚州西部港市奥克兰使用。
这艘绞吸式挖泥船装有液压绞刀头并被用于疏浚泥沙和岩石。
其输泥管直径为500 mm，泥泵叶片直径为1.8 m。
其设计的主要缺点是绞刀头易被堵塞。
在19世纪末20世纪初，绞吸式挖泥船得到了发展。
如，1896年Beta 号绞吸式挖泥船是为美国芝加哥疏浚公司建造。
这艘挖泥船吃水1.95 m，横梁长12 m，在当时是最大的绞吸式挖泥船。
Beta 号具有两个独立的泥泵并配有直径为850 mm的吸泥管，每个吸泥管分为三段直径为500 mm的管子。
在每个管口处垂直安装了一个直径为1500 mm的绞刀头。
